Описание

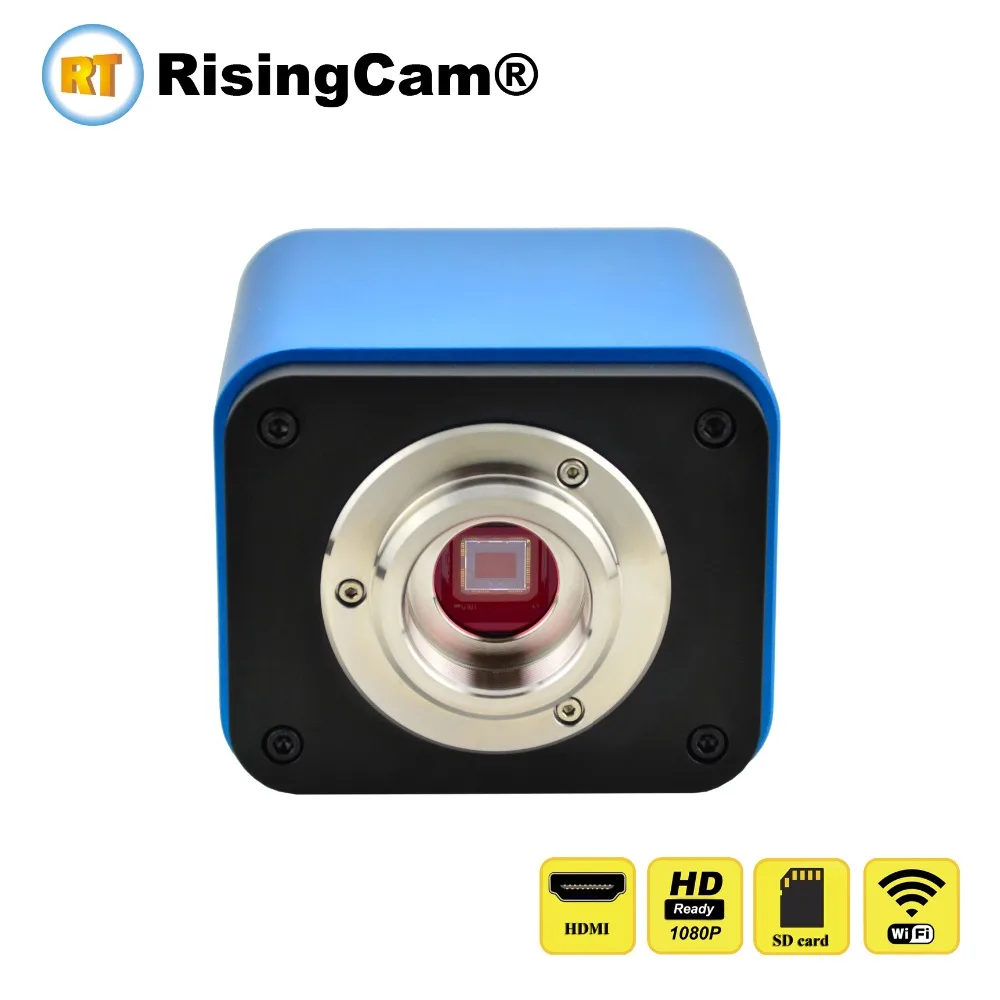

Глобальный затвор SONY imx249 1080 p HDMI wifi выход цифровой микроскоп камера для PCB и промышленного использования
Базовая характеристика 1080 шт.:
Все в 1 (HDMI + wifi) c-крепление камеры SONY imx249 CMOS сенсор, глобальный затвор хороший для оснастки изображения перемещения образца Высокая чувствительность 1016mv с 1/30С Отсчетом Для приложения HDMI, со встроенным программным обеспечением XCamView на нескольких языках. Характеристика камеры может управляться XCamView через USB-мышь. Другая основная обработка и выбор также может быть осуществлена XCamView; Разрешение 1920x1080 (1080 P), чтобы соответствовать текущему дисплею высокой четкости на рынке; Поддержка приложения plug and play; Для приложения HDMI, изображение с разрешением 2.0MP (1920*1080 1080 phd) может быть записано и сохранено для просмотра; для видео, 1080 P видео поток (формат asf) может быть записан и сохранен; С USB wifi адаптером, 1080PHE может использоваться в качестве wifi камеры, RisingView Расширенное программное обеспечение обработки изображений используется для просмотра видео и захвата изображения. Поддержка приложения plug and play; Сверхтонкий цветной двигатель с идеальной цветопередачей (wifi); С расширенным приложением обработки видео и изображений RisingView, которое включает профессиональную обработку изображений, таких как 2D измерение, HDR, сшивание изображений, EDF (расширенная глубина фокусировки), сегментация и количество изображений, укладка изображения, цвет композитный и маркировка 1080PHD может удовлетворить различные области применения и может быть широко использован в промышленной инспекции, образования и исследований, анализа материалов, точного измерения, медицинского анализа и т. д.
Применение
Научно-исследовательский, образовательный (обучение, демонстрационный и учебный обмен); Цифровая лаборатория, медицинские исследования; Промышленный визуальный (проверка PCB, контроль качества IC); Медицинское лечение (патологическое наблюдение); Питание (наблюдение и подсчет микробных колоний); Авиакосмическая, военная (высокосложное оружие)
| Код заказа | Датчик и размер (мм) | Пиксель (мкм) | G чувствительность Темный сигнала | Кадров в секунду/Разрешение | Биннинг | Экспозиции |
| 1080PHE | Sony IMX249 (C, CS) 1/2 "(11,25x6,33) | 5,86*5,86 | 1016mv с 1/30С Отсчетом 0.15mv с 1/30С Отсчетом | 60fps/1920x1080 (HDMI) 25fps/1920x1080 | 1 х 1 | 0,043 мс ~ 1000 мс |
Примечание: GS подставка для Global Shutter. Глобальная камера затвора может сделать лучшее изображение для перемещения образца
Отснятая частота кадров с сенсора составляет 30 кадров в секунду.
Видео выход HDMI отображает 60FPS для совместимости с некоторыми мониторами и телевизорами.Частота кадров камеры зависит не только от камеры, но и от конфигурации компьютера пользователя

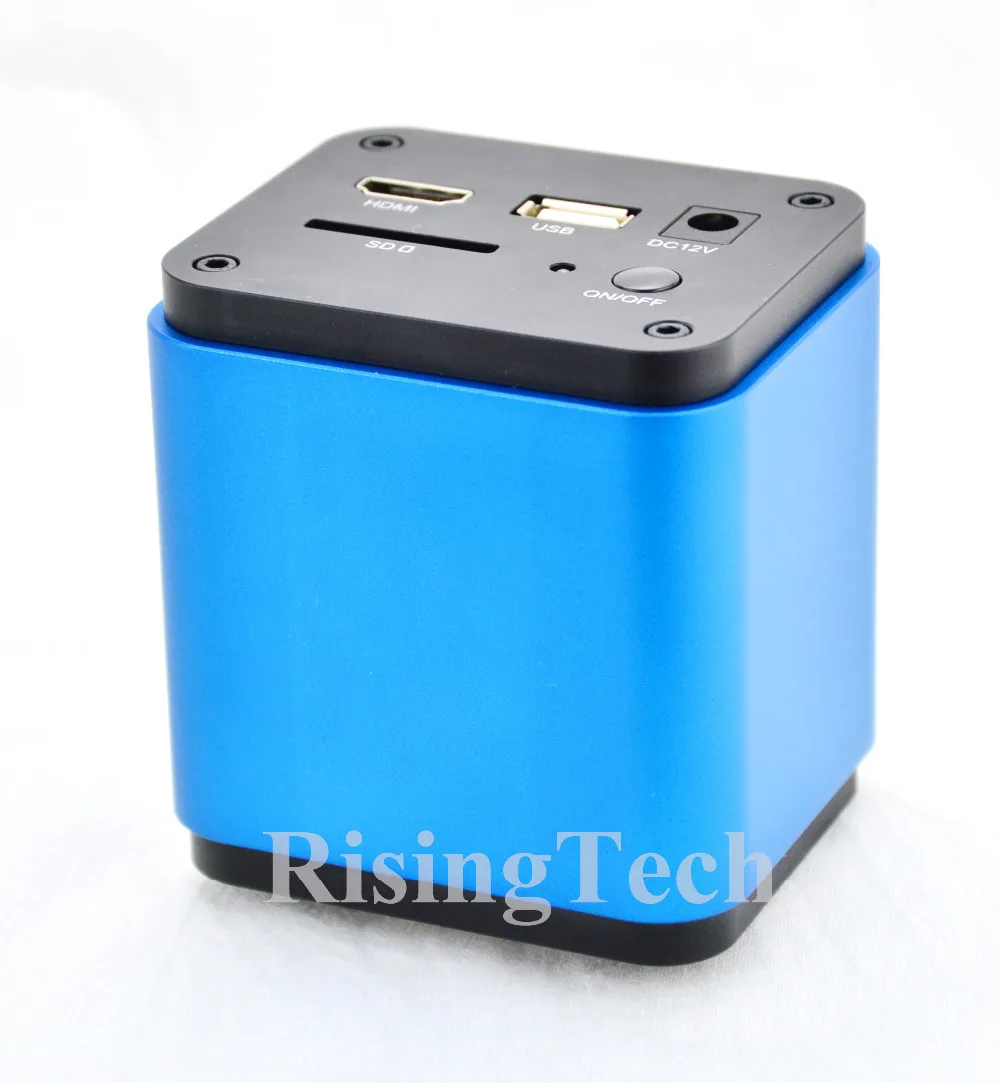

| Интерфейс и функции кнопок | ||||
 | USB | USB мышь/USB wifi адаптер | ||
| HDMI | HDMI Выход | |||
| DC12V | 12 V Мощность в | |||
| SD | Слот для карты SD | |||
| Вкл/Выкл | Переключатель включения/выключения питания | |||
| Светодиодный | Мощность индикатор | |||
| Другие спецификации для выхода HDMI | ||||
| UI Управление | С USB мышкой для работы на встроенном XCamView | |||
| Захват Изображений | Формат JPEG с разрешением 2 м (1920x1080) на sd-карте | |||
| Запись видео | ASF формат 1080 P 30fps в sd-карте | |||
| Камера Управление Панель | Включая экспозицию, усиление, баланс белого, настройку цвета, резкость и контроль денорации | |||
| Панель инструментов | Включая Зумирование, зеркало, сравнение, замораживание, крест, функцию обозрения, Мути-язык и информацию о версии XCamView | |||
| Другие спецификации для выхода wifi | ||||
| UI Управление | Risingview ToupLite onWindows/Linux/OSX/Android платформа | |||
| WI-FI производительность | 802.11n 150 Мбит/с; Мощность RF 20 дБм (максимум) | |||
| Максимальная подключенных устройств | 3 ~ 6 (в зависимости от окружающей среды и расстояния подключения) | |||
| Баланс белого | Автоматический баланс белого | |||
| Цвет техника | Ультра-тонкийTMЦветной двигатель (wifi) | |||
| Захвата/Управление API | Стандартный SDK для Windows/Linux/Mac (wifi) | |||
| Запись Системы | Фото или фильм (wifi) | |||
| Программная среда (для подключения USB2.0) | ||||
| Операционная система | Microsoft® Windows XP/Vista/7/8/8,1 (32 & 64 бит) OSx (Mac OS X) Linux | |||
| Требования к ПК | Процессор: равный Intel Core2 2,8 ГГц или выше | |||
| Память: 4 ГБ или более | ||||
| Порт USB: высокоскоростной порт USB2.0 | ||||
| Дисплей: 19 "или больше | ||||
| CD-ROM | ||||
| Операционной Защита окружающей среды | ||||
| Рабочая температура (в сантиметрах) | От-10 до 50 | |||
| Температура хранения (в сантиметрах) | -20 ~ 60 | |||
| Рабочая влажность: | 30 ~ 80% относительной влажности | |||
| Влажность при хранении | 10 ~ 60% относительной влажности | |||
| Питание | DC 12 V/1A адаптер | |||
Камера 1080PHE имеет два выхода: HDMI и wifi
Режим HDMI
Кабель HDMI вывод изображения на монитор HDMI
При подключении камеры к монитору HDMI есть меню инструментов для управления камерой
Он может делать фото, записывать видео и регулировать другие настройки камеры
Камера 1080PHE также обеспечивает функцию измерения Под моделью HDMI
Графический интерфейс встроенной панели управления камерой XCamView in camera
Переместите мышь в нижнюю часть HDMI displayer, нижняя панель инструментов будет доступна.
Примечания
1.Когда пользователи перемещают курсор мыши в левую сторону окна видео, панель управления камерой выскочит автоматически;
2.Когда пользователи перемещают курсор мыши в нижней части окна видео, панель управления камерой синтеза автоматически всплывает;
3.Переместите курсор мыши в верхнюю часть окна видео, панель инструментов измерения всплывет для операций калибровки и измерения.
Синтез Камера Управление панели инструментов
Но сохраненные видео не могут быть воспроизведены на экране HDMI, пользователь должен сохранить видео на компьютере, чтобы воспроизвести его) Камера установка( Пользователь может выбрать язык между английским, китайским, корейским и тайским)
Камера Управление Панель
Измерение панели инструментов
Камера 1080PHB также обеспечивает функцию измерения Под моделью HDMI
Меню измерительного инструмента в верхней части монитора телевизора.
Пользователь может измерять длину, угол, круг, эллипс, прямоугольник, многоугольник и т. Д.
Измерительный reslut может быть сохранен в JPG, TFT или exel файл, который храниться на sd-карте
Измерительная картинка образца
Реальное фото функции под HDMI модель
Вы можете просмотреть на sd-карте
Видео и фото, сохраненные на sd-карте
Поперечная линия
Образцы фотографий под модель HDMI
WI-FI режим

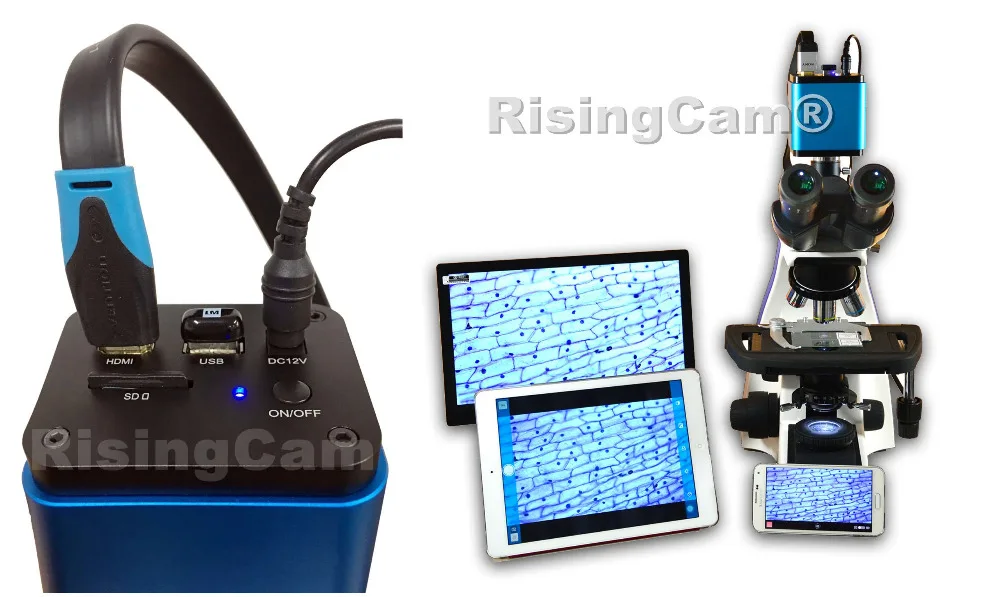

Wi-Fi вывод изображения на Android и Apple IOS устройства
Смартфон, Iphone и Ipad и т. Д.
(Изображение может быть передано на монитор HDMI и мобильное устройство одновременно)
Интерфейс работы под различными ОС
Приложение RisingView для системы Apple IOS
Покупатель может скачать приложение RisingView из Apple App Store
Приложение для Andriod putted в CD доставка вместе с камерой.
Примечание: RisingView для MAC IOS и Andriod системы простая версия без измерения и изображение процесса функции
Приложение RisingView для системы Android
Камера 1080PHE также может выводить изображение на компьютер или компьютер Labtop через Wi-Fi
(Компьютер PC и компьютер Labtop должны иметь беспроводную сетевую карту)
Пользователь может наблюдать, захватывать, обрабатывать и измерять изображение в нашем программном обеспечения RisingView.
Там детальное представление RisingView bellow.
1080PHE камера используется для стерео микроскопа
Планктон изображения
Металлические изображения
PCB изображения
SONY imx249 COMS sensor
Высокая чувствительность 1160mv с 1/30 s хорошо подходит для низкой светильник использования
Глобальный затвор хороший для получения лучшего изображения для перемещения образца
1) низкий уровень шума и высокая чувствительность
1. Как вы можете видеть из приведенной выше схемы, Датчик "Exmor" имеет 2 процесса шумоподавления
Включая Аналоговое шумоподавление и цифровое шумоподавление, в то время как традиционный
Только Аналоговое шумоподавление.
2. Даже самого минимального количества сигнал-шум могут негативно влиять на фото. Шум является
Вводится в изображение, если в кремнии, из которого сделан пиксель, имеются дефекты.
Путем минимизации возникновения дефектов и загрязнений, а также защитными зонами, которые
Подверженные дефектам, sony уменьшила количество шума, которое может быть возможно в других
Датчики.
3. sony увеличила чувствительность cmos-датчика путем изменения транзисторного массива и компоновки,
И делая фотодdiode как можно больше и создавая систему, которая увеличивает
Точность светильник, который ориентирован на фотодdiode.
Задняя подсветка, высокая чувствительность и отсутствие дефектов, связанных с CRA ("Exmor R")
Sony еще больше улучшила возможности cmos-сенсора, разработав заднюю подсветку
Структура, с целью создания камеры, способной делать исключительные фотографии даже путем
Шествие со свечами. "Exmor R" примерно в два раза чувствительнее обычного с передней подсветкой
Датчик CMOS, а также низкий уровень шума. В матрице CMOS с задней подсветкой светильник направляется
На силиконовой подложке сзади, что позволяет использовать светильник с уровнем эффективности
Возможно с обычными пиксельными конструкциями с передней подсветкой. Фотографы теперь можно создавать
Плавное высококачественное изображение при низких настройках светильник, включая ночные сцены.
1) АКБ с проблемой (справочная информация не униформа) больше не существует.
2) быстрая скорость кадров
3) глобальный затвор (некоторые датчики)
4) хороший непрерывности
WI-FI Запчасти
Высокая Скорость HDMI кабель
Мышь
Вилка питания (американский стандарт и европейский стандарт на выбор)
88*78*64 мм
Камера 1080PHE также может подключаться к ПК или ноутбуку по wifi, но компьютер должен установитьБеспроводнойСетьКарта/адаптера переменного тока
Когда 1080PHD камера подключается к компьютеру по wifi, программное обеспечение RisingView может получить изображение с камеры
RisingView-это профессиональное программное обеспечение, интегрированное с управлением камерой, захватом и процессом изображения, обзором изображения, измерением и анализом изображения.
RisingView рожден со следующими характеристиками:
1. Удобный пользовательский интерфейс
2. Профессиональный Камера Управление Панель
3. Практичные функции и хороший результат
Обработки изображений
EDF (расширенная глубина фокуса)
Сегментации изображений и рассчитывать
Изображения для штабелирования
Флуоресценции изображение Цвет из композитных материалов
4. Мощная Совместимость
(Примечание: RisingView считыватель магнитных карт для ОС Windows полны verion ниже, обратите внимание, что на картинке. RisingView для MAC и Linux-это простая версия без функции измерения и обработки изображений)
5. Так много инструментов для измерения
Результаты измерений можно экспортировать в список Excell
RisingView также доступен для MAC и Linux OS
(Примечание: RisingView для MAC и Linux-это простая версия без функции измерения и обработки изображений)
RisingView для MAC системы
RisingView для системы Linux
Упаковка & Доставка

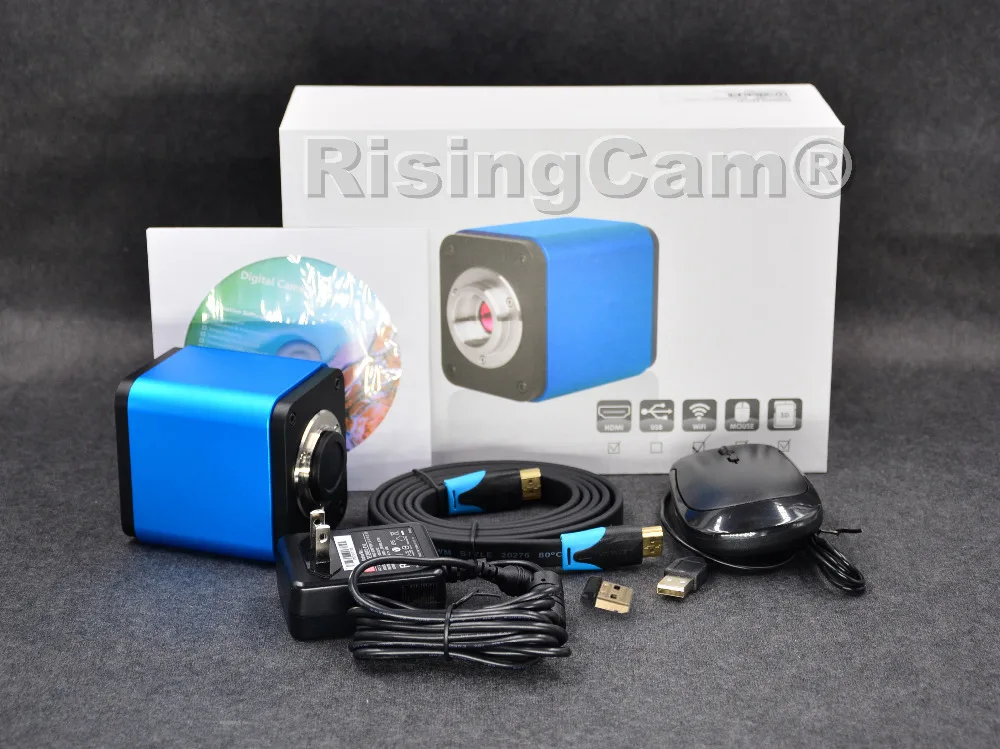

ПакKing информация для HDMI + USB + SD карты все в 1 CMOS камера
| Стандартный упаковочный лист | ||
| А | Подарочная коробка: L: 22,5 см Ш: 17,0 см В: 9,0 см (1 шт., 1,65 кг/коробка) | |
| B | HDMI + wifi + SD карта все в 1 камера (1080PHE) | |
| C | Адаптер питания: Вход: переменный ток 100 ~ 240 В 50 Гц/60 Гц, выход: постоянный ток 12 в 1 А | |
| Медный дактилоскопический запорный клапан:Модель: GS12U12-P1I 12 Вт/12 В/1A: UL/CUL/BSMI/CB/FCC | ||
| EMI Стандартный:EN55022, EN61204-3, EN61000-3-2,-3, FCC часть 152 класс B, BSMI CNS14338 | ||
| EMS Стандартный:EN61000-4-2, 3,4, 5,6, 8,11, EN61204-3, промышленный стандарт класса А светильник | ||
| Европейский стандарт:Модель: GS12E12-P1I 12 W/12 V/1A;TUV (GS)/CB/CE/ROHS | ||
| EMI Стандартный:EN55022, EN61204-3, EN61000-3-2,-3, FCC стандарту часть 152 класс B, BSMI CNS14338 | ||
| EMS Стандартный:EN61000-4-2, 3,4, 5,6, 8,11, EN61204-3, промышленный стандарт класса А светильник | ||
| D | HDMI кабель | |
| E | USB Мышь | |
| F | WI-FI часть | |
| G | CD (драйвер и программное обеспечение, Ø12cm) | |
| Отдельно приобретаемый аксессуар | ||
| H | Регулируемое крепление-адаптер для объектива | C-крепление для ДИА. 23,2 мм окуляра |
| (Пожалуйста, выберите 1 из них для вашего микроскопа) | ||
| C-крепление для ДИА. 31,75 мм окуляра трубки | ||
| (Пожалуйста, выберите 1 из них для вашего телескопа) | ||
| Я | Объектив с фиксированным фокусным расстоянием для адаптера переменного тока | C-крепление для ДИА. 23,2 мм окуляра |
| (Пожалуйста, выберите 1 из них для вашего микроскопа) | ||
| C-крепление для ДИА. 31,75 мм окуляра трубки | ||
| (Пожалуйста, выберите 1 из них для вашего телескопа) | ||
| Обратите внимание:Для H и I дополнительных аксессуаров, пожалуйста, укажите тип камеры (c-крепление, камера микроскопа или камера телескопа) RisingTech engineer поможет вам определить правильный микроскоп или адаптер для камеры телескопа для вашего приложения; | ||
| J | 108015 (диаметр 30,0 мм до мм кольцо)/переходные кольца для 30 мм окуляра трубки | |
| K | 108016 (Dia.23.2mm до 30,5 мм кольцо общее количество)/Адаптер кольца для 30,5 мм окуляр трубки | |
| L | Калибровка с подсветкой | 106011/TS-M1 (X = 0,01 мм/100 див.); |
| 106012/TS-M2 (X, Y = 0,01 мм/100 див.); | ||
| 106013/TS-M7 (X = 0,01 мм/100 див., 0,10 мм/100 див.) | ||
| М | Sd-карта (4G или 8G) | |

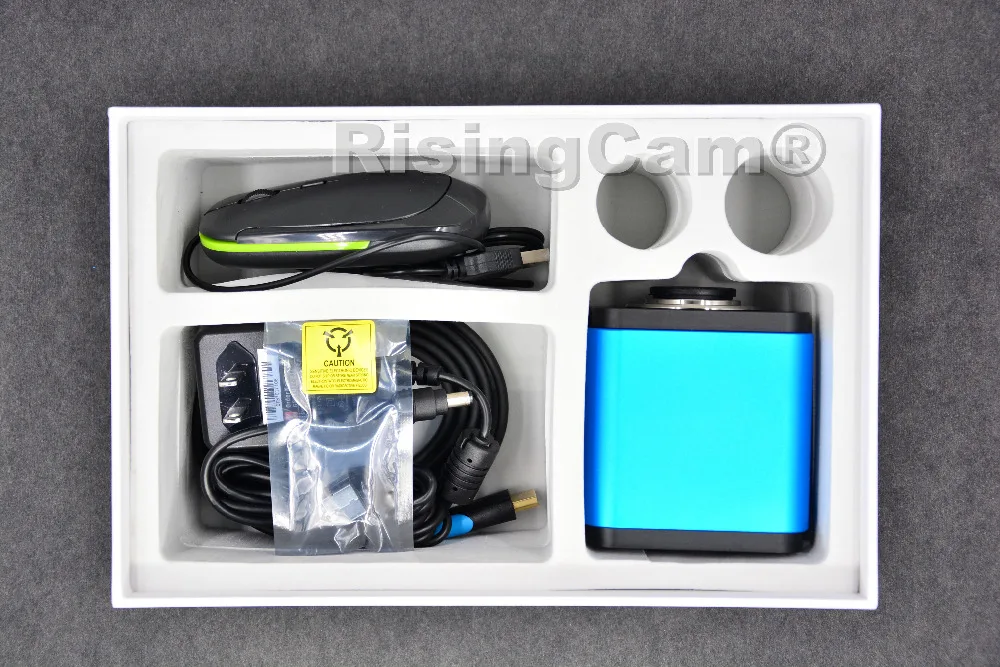

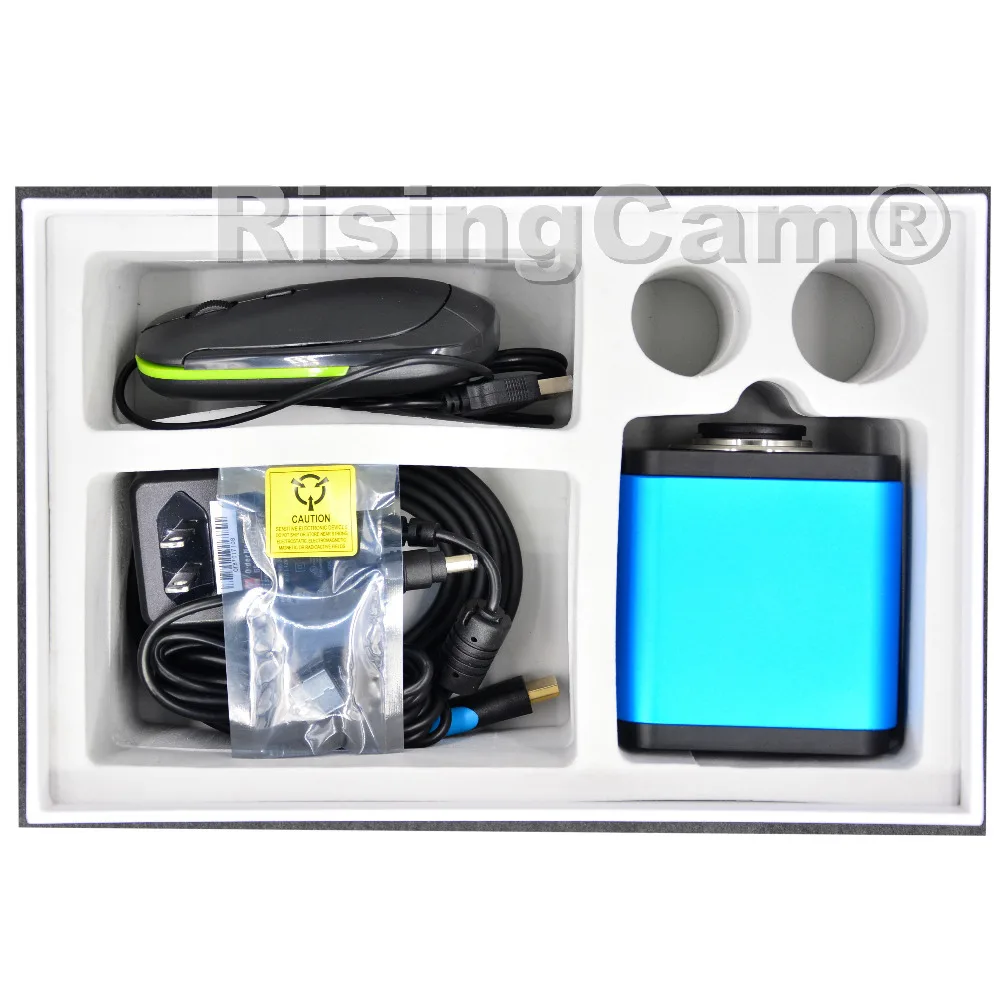

Стандартный упаковка
Гарантия
1 год
Характеристики
- Бренд
- RisingCam
- Коэффициент увеличения
- 500X и Под
- Особенности
- High Definition / Цифровой
- Основы
- Видеомикроскоп
- Номер модели
- 1080PHE
- Материал
- Металл
- Выдвижной тубус
- Тринокуляр
- Certificate
- CE, ISO, ROSH
- Sensor
- Sony IMX249
- Resolution
- 1080P (1920x1080)
- Output
- HDMI, wifi
- Storage
- SD card
- Preview frame rate
- 60fps
- Shell material
- metal
- Mouse control
- Built-in camera control panel for mouse control
- Support
- Windows XP /Vista /7/8/8.1(32 & 64 bit),OSx(Mac OS X),Linux
- Shutter
- Global Shutter
