Описание

Высокая чувствительность кадров скорость 1080 P HDMI и USB микроскоп камера с измерением и слот для sd-карты

Особенности

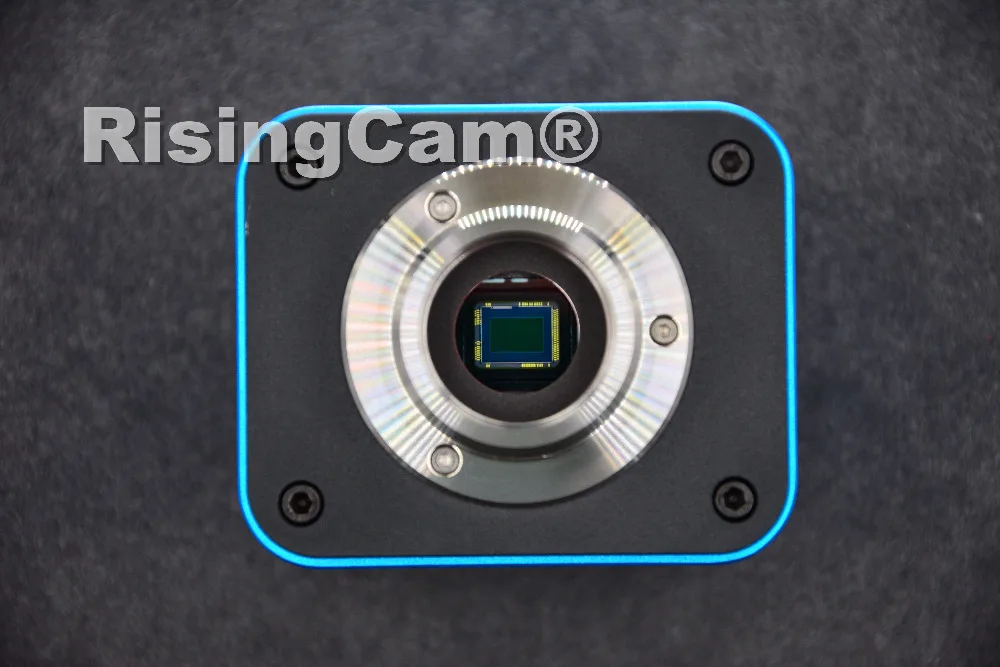

Серия ALPHA1080 представляет собой несколько интерфейсов (HDMI + USB2.0 + sd-карта) CMOS камеры и принимает ультра-высокопроизводительный sony CMOS сенсор в качестве устройства для сбора изображений. HDMI + USB2.0 используются в качестве интерфейса передачи данных на Дисплей HDMI или компьютер.

Для выхода HDMI, XCamView будет загружен и панель управления камерой + панель инструментов измерения и инструменты управления камерой синтеза наложены на экран HDMI, когда мышь перемещается в соответствующий регион, в этом чехол, Мышь USB может использоваться для установки камеры, просмотра и сравнения отснятого изображения, воспроизведения видео и выполнения Итала измерения.

Для режима USB Videocamera Подключите микро-usb-хост-кабель к usb-порту камеры и usb-порту компьютера, затем видеопоток можно переносить на компьютер с помощью усовершенствованного программного обеспечения RisingView. С помощью RisingView вы можете управлять камерой, обрабатывать видео и изображение в качестве другой usb-камеры серии RisingTech.

Основные характеристики серии ALPHA1080:

ALPHA1080A SONY imx290 датчик, 1/2. 8 ", G sensitvity: 1300mv с 1/30С Отсчетом

ALPHA1080B SONY imx185 сенсор, 1/1. 9 ", G sensitvity: 1120mv с 1/30С Отсчетом

Для разъема HDMI:

Для видеовыхода USB:

Применение

Научно-исследовательский, образовательный (обучение, демонстрационный и учебный обмен)
Цифровая лаборатория, медицинские исследования
Промышленный визуальный (проверка PCB, контроль качества IC)
Медицинское лечение (патологическое наблюдение)
Питание (наблюдение и подсчет микробной колонии)
Авиакосмическая, военная (высокосложное оружие)

Камера серии ALPHA1080 имеет два режима no, ALPHA1080A и ALPHA1080B

ALPHA1080AУстановите 1/2. 8 "датчик sony imx290

ALPHA1080BУстановите 1/1. 9 "датчик sony imx185

Примечание: частота кадров, отснятая сенсором, составляет 30 кадров в секунду.
Видео выход HDMI отображает 60FPS для совместимости с мониторами и телевизорами.

Частота кадров камеры зависит не только от камеры, но и от конфигурации компьютера пользователя

Интерфейс и функции кнопок

HDMI Выход

USB мышь для управления режимом HDMI

USB видео для ПК

SD слот для карты SD

12 В/1 В постоянного тока

ВКЛ./ВЫКЛ. ВКЛ./ВЫКЛ. Переключатель

Другие спецификации для выхода HDMI

Управление пользовательским интерфейсом с usb-мышью для управления XCamView

Захват изображения 2 м (1920x1080) с форматом JPEG на sd-карте (8G)

Запись видео 1080 P 26fps с форматом AVI на sd-карте (8G)

Панель управления камерой, включая экспозицию, усиление, баланс белого, настройку цвета, контроль резкости

Панель инструментов, включающая Зумирование, зеркало, сравнение, замораживание, крест, функцию обозрения

Другие спецификации для выхода USB

Баланс белого Автоматический баланс белого, ручной баланс белого, баланс белого ROI

Цветовая техника Ultra-FineTM color Engine (USB2.0)

Захват/контроль Стандарта API UVC для Windows/Linux/Mac (USB2.0)

Записывающая система Still Picture orVideo (HDMI или USB)

Программная среда (для подключения USB2.0)

Операционная система microsoft® Windows® XP/Vista/7/8/8,1/10 (32 и 64 бит)

Требования к ПК

Процессор: равный Intel Core2 2,8 ГГц или выше

Память: 4 ГБ или более

Порт USB: высокоскоростной порт USB2.0

Дисплей: 19 "или больше

CD-ROM

Операционной Защита окружающей среды

Рабочая температура (в сантиметрах)-10 ~ 50

Температура хранения (в сантиметрах)-20 ~ 60

Рабочая влажность 30 ~ 80% относительной влажности

Влажность хранения 10 ~ 60% относительной влажности

Блок питания DC 12 V/1A адаптер

Камера серии ALPHA1080 имеет два выхода: HDMI и USB

Кабель HDMI вывод изображения на монитор HDMI

ALPHA1080 камера может делать фото и запись видео под моделью HDMI, изображение и видео будут сохранены в sd-карте

Пользователь может воспроизводить фото и видео на мониторе HDMI (нет необходимости подключать sd-карту к компьютеру),

Камера также предоставляет функцию сравнения изображения, пользователь может сравнить изображение с изображением в реальном времени

Камера ALPHA1080 обеспечивает измерение в режиме HDMI

Примечания

1.Когда пользователи перемещают курсор мыши в левую сторону окна видео, панель управления камерой выскочит автоматически;

2.Когда пользователи перемещают курсор мыши в нижней части окна видео, панель управления камерой синтеза автоматически всплывает

3.Переместите курсор мыши в верхнюю часть окна видео, панель инструментов измерения всплывет для операций калибровки и измерения.

Синтез Камера Управление панели инструментов

Камера Управление Панель

Измерение панели инструментов

Меню измерительного инструмента в верхней части монитора телевизора.

Пользователь может измерять длину, угол, круг, эллипс, прямоугольник, многоугольник и т. Д.

Измерительный reslut может быть сохранен в JPG, TFT или exel файл, который храниться на sd-карте

Измерительная картинка образца

Реальное фото функции под HDMI модель

Вы можете просмотреть на sd-карте

Видео и фото, сохраненные на sd-карте

Фото сравнить с живым изображением

Изображение вертикальное зеркало

Поперечная линия

Образец фото под модель HDMI

USB выход изображения на компьютер

Камера серии ALPHA1080 выводит изображение на компьютер через usb-кабель, пользователь может наблюдать, захватывать, обрабатывать и измерять изображение в нашем программном обеспечения RisingView.

RisingView программное обеспечение поддерживает Windows XP/7/8/10, MAC и Linux OS. Там детальное представление RisingView bellow.

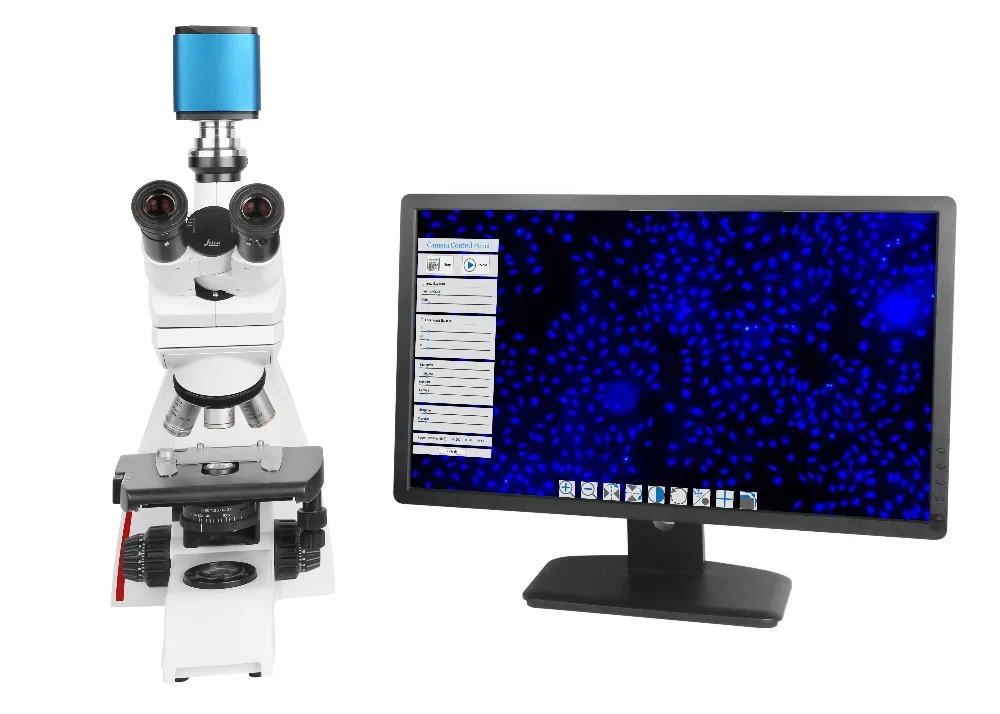

Камера серии ALPHA1080 используется для стереомикроскопа

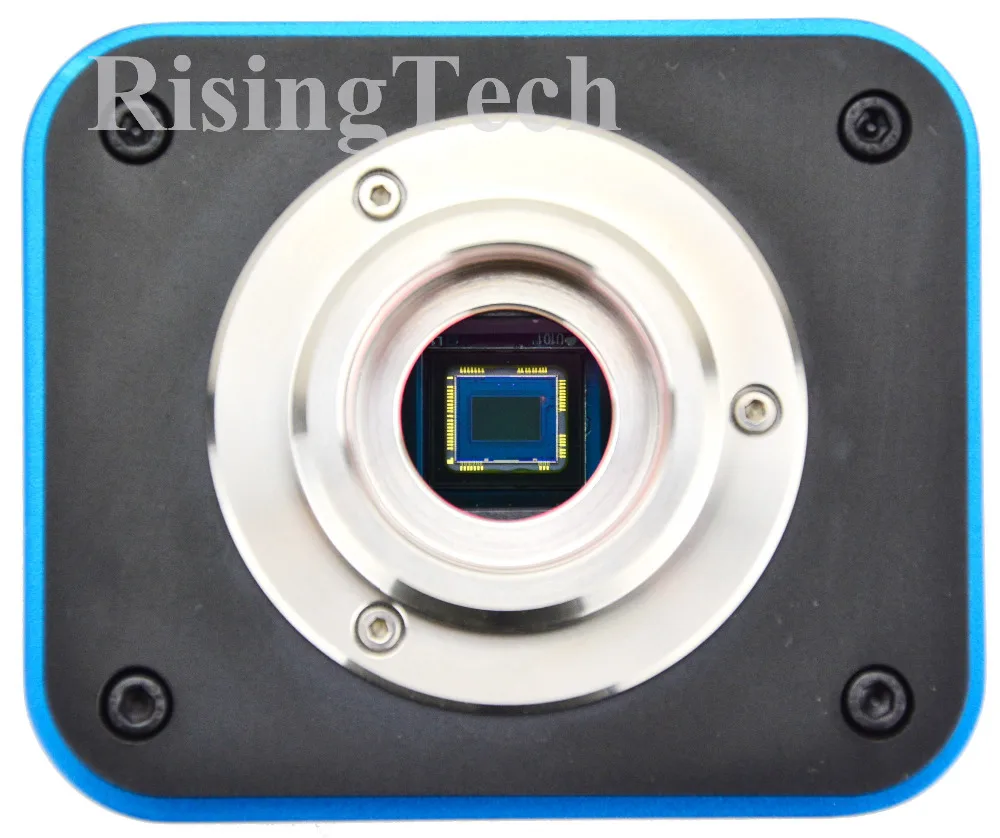

SONY Exmor COMS sensor

ALPHA1080A SONY imx290 датчик, 1/2. 8 ", G sensitvity: 1300mv с 1/30С Отсчетом

ALPHA1080B SONY imx185 сенсор, 1/1. 9 ", G sensitvity: 1120mv с 1/30С Отсчетом

1) низкий уровень шума и высокая чувствительность

1. Как вы можете видеть из приведенной выше схемы, Датчик "Exmor" имеет 2 процесса шумоподавления
Включая Аналоговое шумоподавление и цифровое шумоподавление, в то время как традиционный
Только Аналоговое шумоподавление.

2. Даже самое маленькое количество шума сигнала может иметь отрицательное воздействие на фото. Шум является
Вводится в изображение, если в кремнии, из которого сделан пиксель, имеются дефекты.
Путем минимизации возникновения дефектов и загрязнений, а также защитными зонами, которые
Подверженные дефектам, sony уменьшила количество шума, которое может быть возможно в других
Датчики.

3. sony увеличила чувствительность cmos-датчика путем изменения транзисторного массива и компоновки,
И делая фотодdiode как можно больше и создавая систему, которая увеличивает
Точность светильник, который ориентирован на фотодdiode.

Задняя подсветка, высокая чувствительность и отсутствие дефектов, связанных с CRA ("Exmor R")

Sony еще больше улучшила возможности cmos-сенсора, разработав заднюю подсветку
Структура, с целью создания камеры, способной делать исключительные фотографии даже путем
Шествие со свечами. "Exmor R" примерно в два раза чувствительнее обычного с передней подсветкой
Датчик CMOS, а также низкий уровень шума. В матрице CMOS с задней подсветкой светильник направляется
На силиконовой подложке сзади, что позволяет использовать светильник с уровнем эффективности
Возможно с обычными пиксельными конструкциями с передней подсветкой. Фотографы теперь можно создавать
Плавное высококачественное изображение при низких настройках светильник, включая ночные сцены.

1) проблема, связанная с CRA (Фон не однородный) больше не существует.
2) быстрая скорость кадров

3) глобальный затвор (некоторые датчики)
4) хороший непрерывности
В ближайшее время sony разработает и обеспечит более качественные датчики, и это обогатит RisingTech E3
И продукты G3 family.

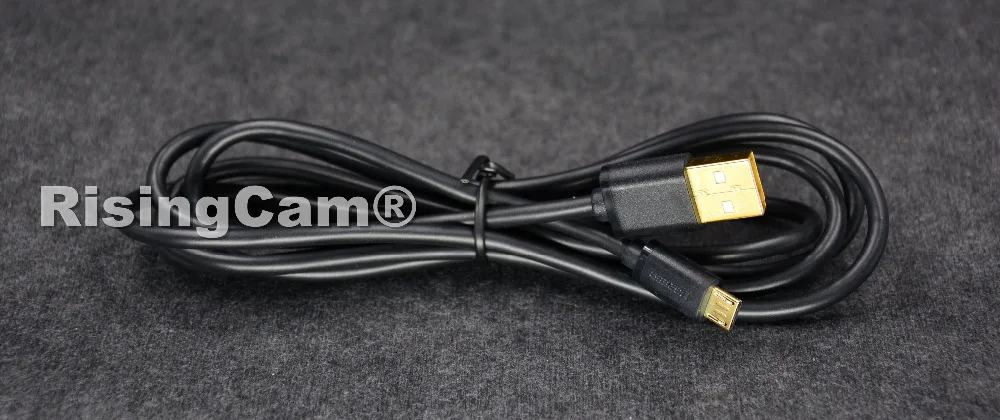

USB2.0 кабель

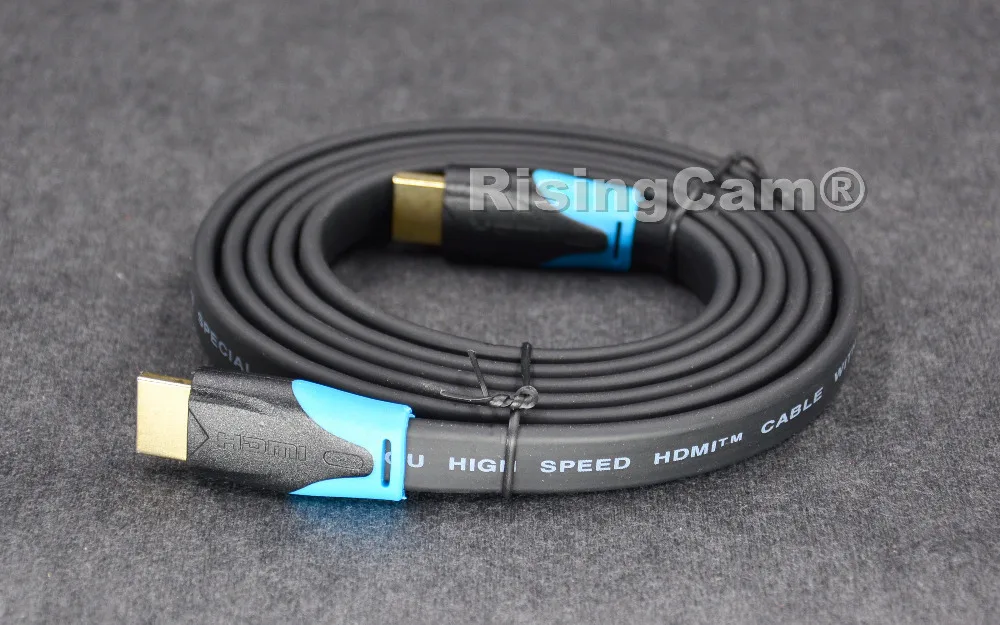

Высокая Скорость HDMI кабель

Мышь

(Стандартная упаковка включает Проводная мышь USB, но наша камера может поддерживать беспроводную мышь USB тоже,

Покупатели Вы можете использовать свой собственный Беспроводная мышь )

Вилка питания (американский стандарт и европейский стандарт на выбор)

Биологический образец

Металлические изображения

PCB изображения

RisingView-это профессиональное программное обеспечение, интегрированное с управлением камерой, захватом и процессом изображения, обзором изображения, измерением и анализом изображения.

RisingView рожден со следующими характеристиками:

1. Удобный пользовательский интерфейс
2. Профессиональная панель управления камерой

3. Практичные функции и хороший результат

Обработки изображений

EDF (расширенная глубина фокуса)

Сегментации изображений и рассчитывать

Изображения для штабелирования

Флуоресценции изображение Цвет из композитных материалов

4. Так много инструментов для измерения

Результаты измерений можно экспортировать в список Excell

5. Мощная Совместимость

RisingView программное обеспечение Поддержка Windows XP/vista/7/8/10 с полная версия функции

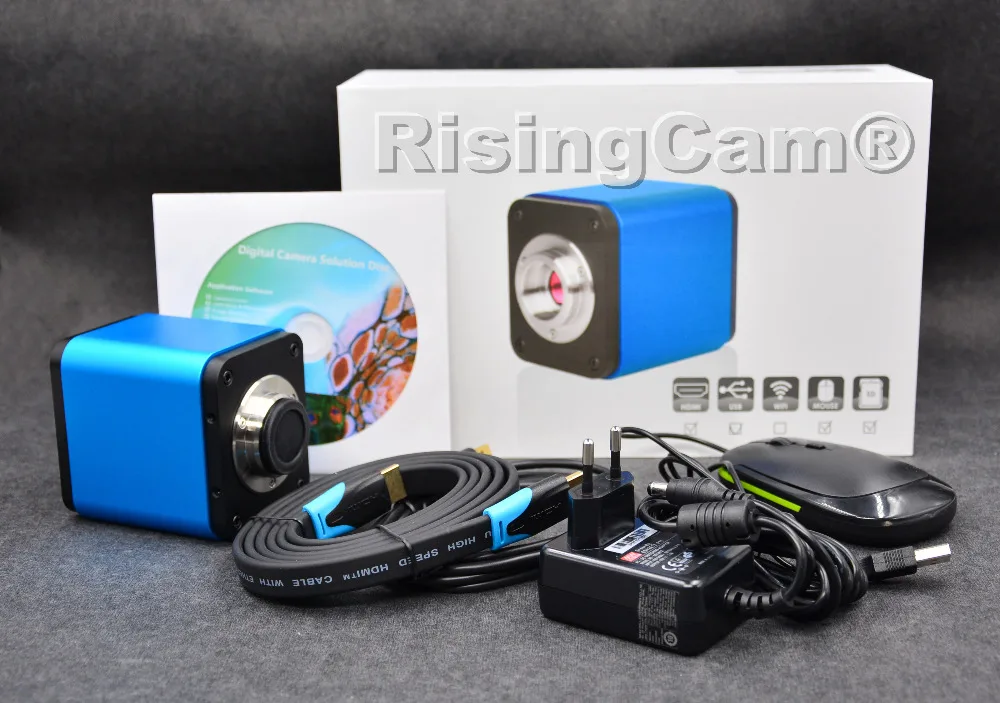

Стандартная упаковка, включая детали:
