1 шт. EMC EMI зонд ближнего поля проводимая коррекция радиации простой Магнитный зонд 9 кГц-6 ГГц тип I

Описание

Если вы хотите сделать свой собственный зонд, пожалуйста, обратитесь к следующим связям:

Https://www.aliexpress.com/item/33057795452.html

1 шт. EMC EMI зонд ближнего поля проводимая коррекция радиации простой Магнитный зонд 9 кГц-6 ГГц тип I

Для ручного удобства, уменьшает воздействие ручного измерения, специальная ручка зонда, покупкаСсылка:

1 шт. EMC EMI зонд ближнего поля проводимая коррекция радиации простой Магнитный зонд 9 кГц-6 ГГц тип I

Особое напоминание:

Эта ссылка является просто зондом, не включает в себя dsmaadapter, RFamplifier, SMAturnNHead и так далее.

Ниже приведены другие возможные ссылки на приложения., пожалуйста, выберите по запросу.:

Https://www.aliexpress.com/item/33026969918.html

Https://www.aliexpress.com/item/33057594092.html

Https://www.aliexpress.com/item/33054492049.html

1.SMAturnNHead передачи:

2. 30 dBLow бесшумный усилитель:

3. SMAAdapter:

SMAMinimum коммутационные требования s2strip, один артикуль 1.5meter, один артикуль 15cmor30cmof.

4. SMBTransfer компонент

Если вы выбираете компонент передачи mbtransfer, 1,5 MeterSMATransfer проводка может быть ненужной.

5. 12 vадаптер питания

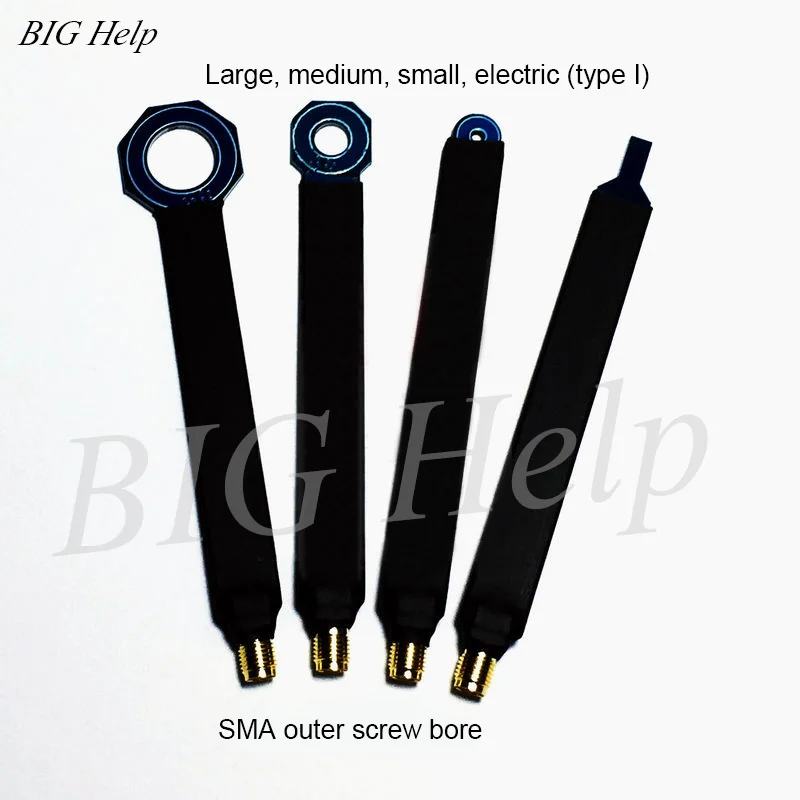

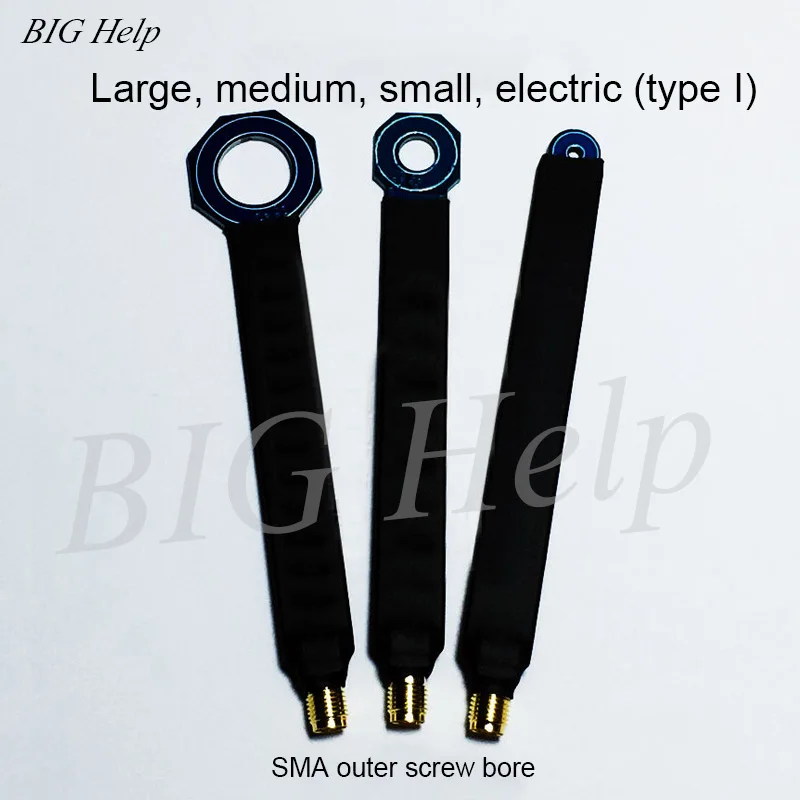

PCBSimple и easyemcближнего поля магнитного поля зонд (Itype) краткое введение:

Большой зонд магнитного поля, в, труба и электрические зонды поля в основном используются для выпрямления радиации

Магнитный полевой зонд оверсайз (IIItype) в основном используется для коррекции forEMIConduction.

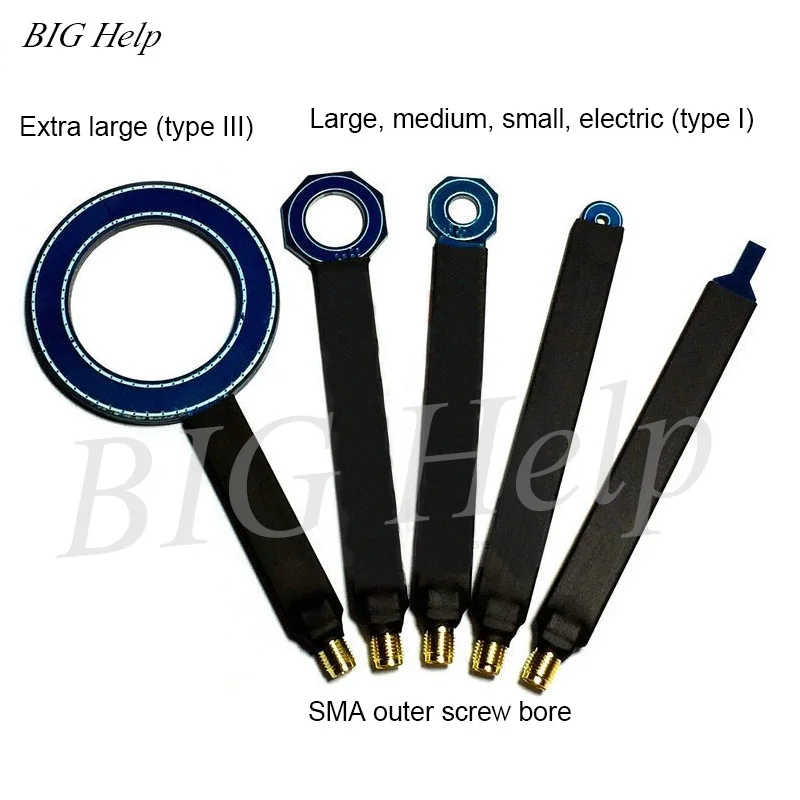

Оверсайз (IIItype):Зонд разделФорма ширинаAbout5См, Толщина approximation4.2mm, О length10cm 。

Оверсайз Размер isIIItype

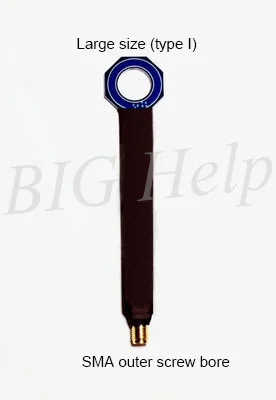

Туба: ширина части зонда составляет около 2,1 см, Толщина approximation2.3mm Около length10cm 。

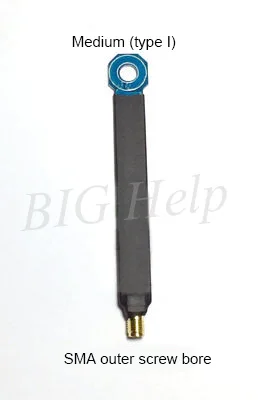

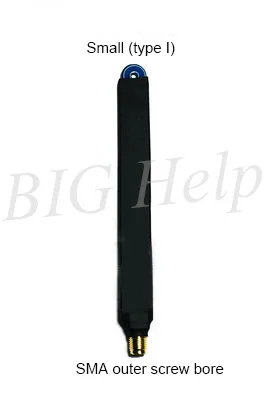

Средний, пожалуйста: ширина формы зонда составляет около 1,4 см, Толщина approximation2.3mm Около length10cm 。

Труба: ширина части зонда составляет около 0,8см, Толщина approximation2.3mm Около length10cm 。

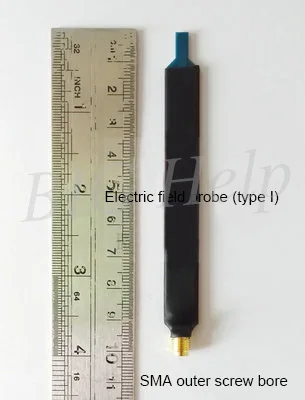

Электрический зонд поля (Бесконтактный тип): длина зонда приближение 10 мм, Толщина approximation2.3mm Около length10cm 。

Магнитное поле probeItype (большой, средний и маленький), 1mhz-6ghzчастотная схема реакции (фактическое измерение):

1 шт. EMC EMI зонд ближнего поля проводимая коррекция радиации простой Магнитный зонд 9 кГц-6 ГГц тип I

Трубный зонд, meetroflow noise30dbусилитель, фактическая схема использования повторного входного спектрометра:

1 шт. EMC EMI зонд ближнего поля проводимая коррекция радиации простой Магнитный зонд 9 кГц-6 ГГц тип I

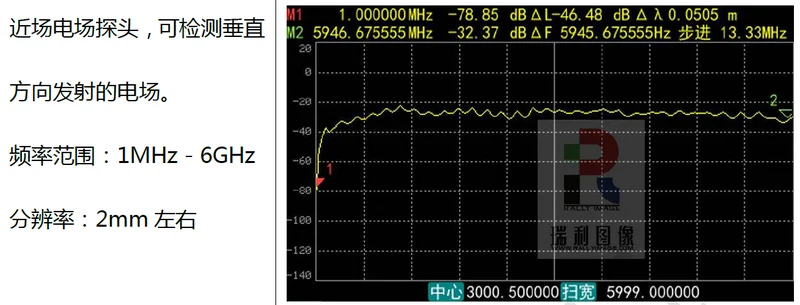

Электрическое поле probeItype, 1mhz-6ghzфактический Частотный ответ карта:

AboutItype, IIItype, мое предложение:

Начинающих, пожалуйста, выберите зонд pe, потому что Магнитный зонд поля (большой, в, труба) датчики голые (без экранирования), он не только принимает магнитные поля Сигнал, он также получает сигналы электрического поля., он дает людям ощущение, что чувствительность лучше., я думаю, что это должен быть называется зонд электромагнитного поля в теориях. Неудобство типа А заключается в том, что: подвержен воздействию электрических полевых сигналов во внешней среде О Мешать 。

IIIType I принимает полную экранирующую структуру, чрезвычайно удерживающую электрические помехи поля во внешней среде, это настоящий Магнитный зонд поля.

IIIThe ссылка на датчик модели: https://www.aliexpress.com/item/32974528299.html

Применение метод:

1. Если ваш спектрометр старше и не имеет встроенного преусилителя, рекомендуется использовать коэффициент усиления. 30dbaroundrfamplifier.

Зонд и усилитель, схема подключения анализатора спектра

2. Если у вас Уровень шума спектрометра уже меньше than-110dBmOr Встроенный предусилитель , Внешний Предварительный усилитель не может быть использован.

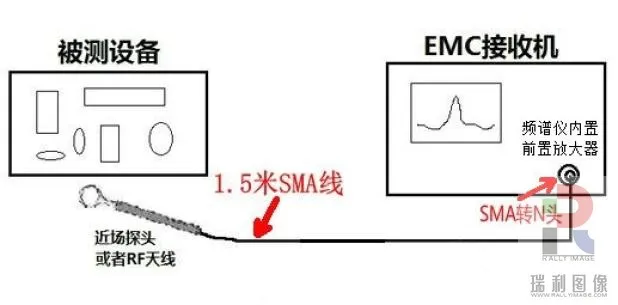

Зонд 、 спектрометр ( Встроенный предусилитель ) Подключение схема:

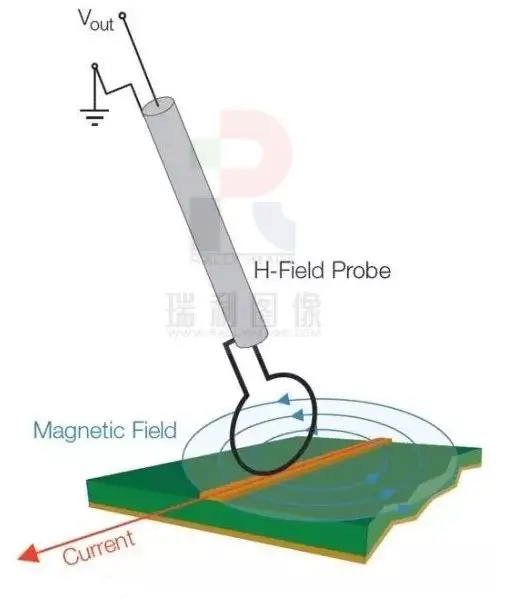

Обнаружение магнитного поля ближнего поля печатной платы магнитным зондом поля, магнитный зонд поля также может быть использован для обнаружения утечки магнитного поля в зазоре шкафа. при использовании Зонд магнитного поля соответствует направлению потока тока. Для того, чтобы сделать как можно больше магнитных линий поля, как это возможно через контур зонда.

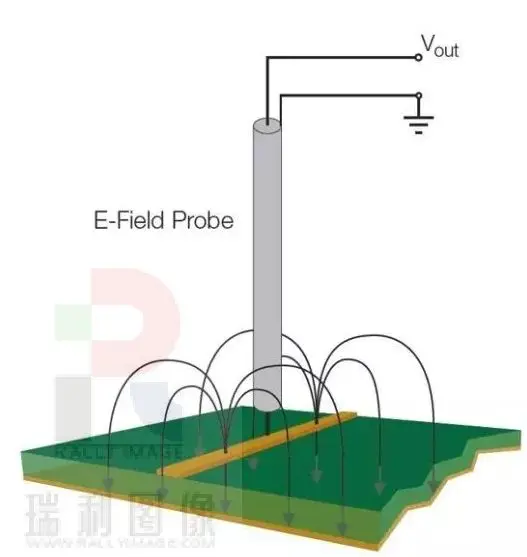

Электрический зонд поля (Бесконтактный тип) использоваться для Автоматическое обнаружение полей ближнего поля, Зонд перпендикулярен проводнику при использовании электрического зонда ближнего поля.

Похожие продукты

SMBTransfer компонент:

Похожие продукты

Интерфейс isSMA зонда, без вращения на интерфейсе, для удобства измерения был сделан кусок. Компонент SMBTransfer, интерфейс SMBThe может поворачиваться на 360 градусов. См. Ссылку для получения подробной информации.:

Похожие продукты
Похожие продукты

Подарите Вам коробку, удобную для всех, чтобы принять зонд, усилитель.

Похожие продукты
Похожие продукты

Будьте внимательны: выходной сигнал этого зонда очень маленький. (uVlevel), предложенный cooperatu20dbabove низкое бесшумное использование. Пользователи также должны знать анализатор спектра, эмкрелевант,Не снимайте для непрофессионалов.
