Описание

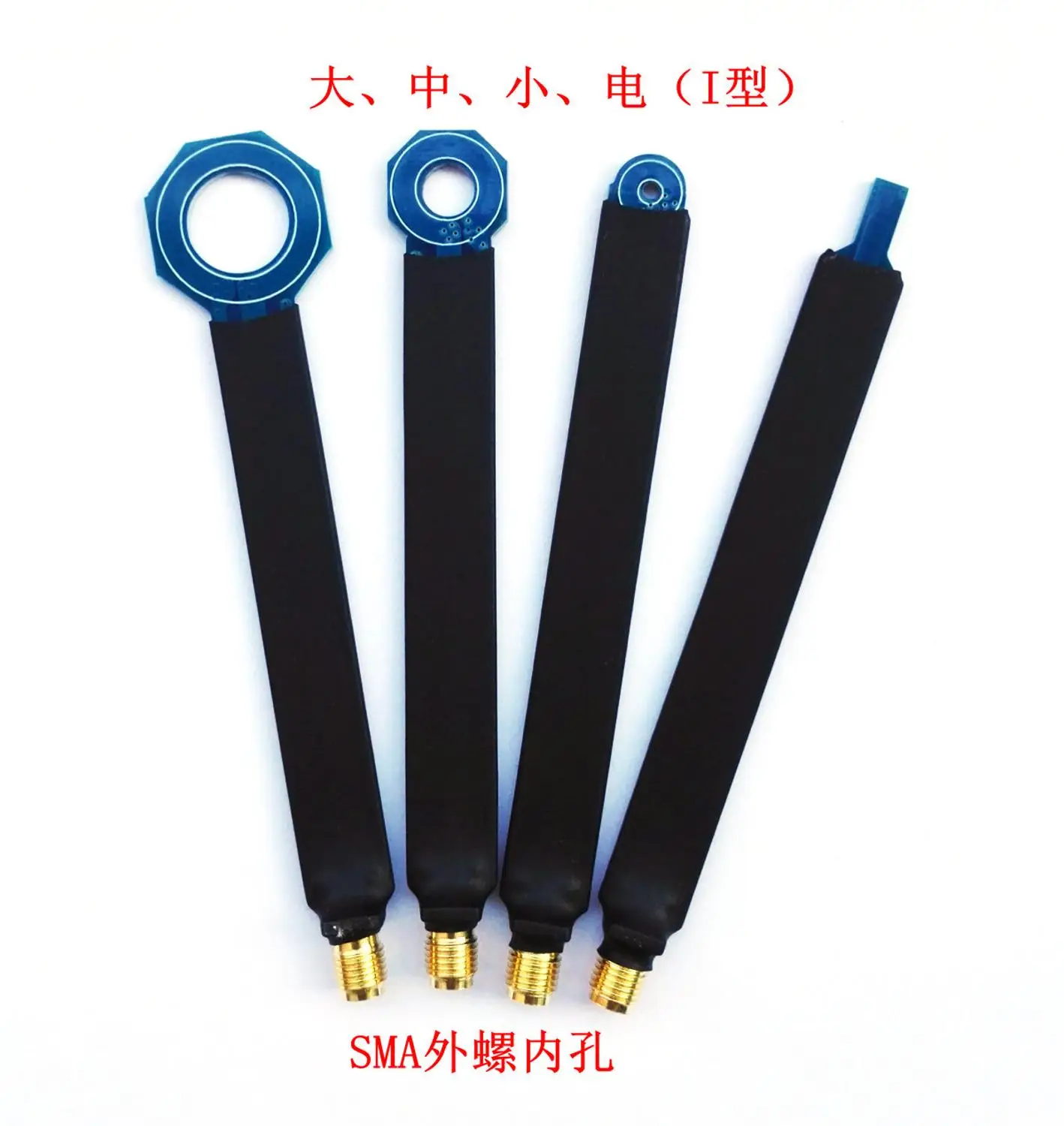

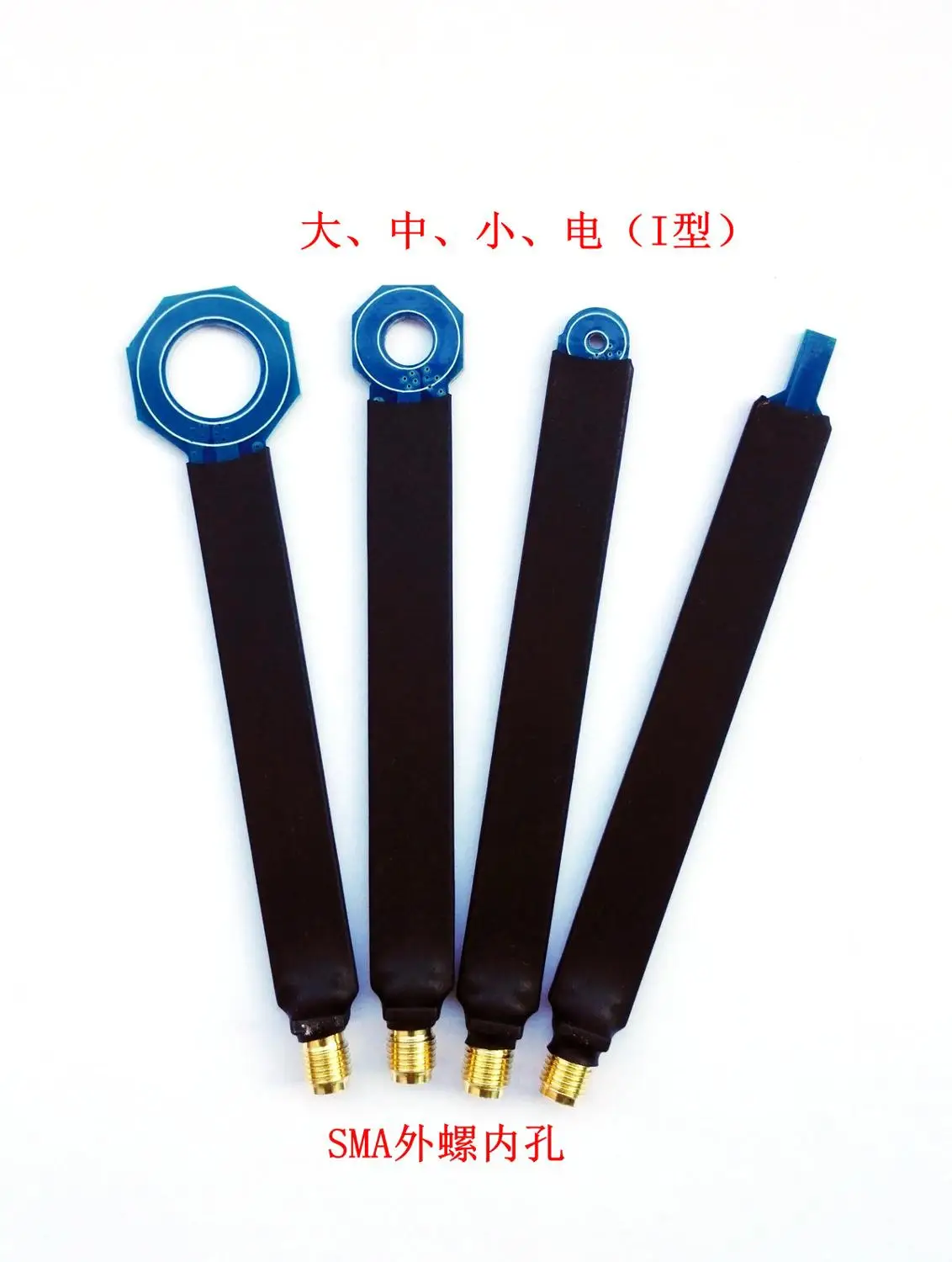

1 шт. EMC EMI рядом с полем зонд проводила излучение коррекции простое магнитное поле зонд 9 кГц-6 ГГц тип I

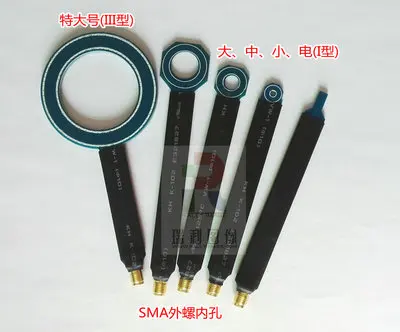

Зонды магнитного поля для больших, средних, малых и электрических зондов поля в основном используются для выпрямления излучения EMI пространства.

Датчик магнитного поля extra large (тип III) в основном используется для выпрямления проводимости EMI.

Очень большой (тип III): зонд имеет ширину профиля около 5 см, толщину около 4,2 мм и длину около 10 см.

Улучшения в зондах магнитного поля типа III (относительно типа I):

1. Использование полностью экранированной структуры значительно подавляет электромагнитные помехи во внешней среде и улучшает динамический диапазон всей системы.

Это выгодно для улучшения точности обнаружения положения. Это настоящий зонд магнитного поля.

2. Часть ручки также экранирована, уменьшая воздействие руки на зонд.

3. Увеличенная толщина для улучшения комфорта рук.

4. Более широкая полоса пропускания. По идее частота может быть значительно выше 7 ГГц, а производительность 7G или выше неизвестна из-за ограничений тестового оборудования.

Большой размер: ширина профиля зонда около 2,1 см, толщина около 2,3 мм и длина около 10 см.

Средний: часть зонда имеет ширину профиля около 1,4 см, толщину около 2,3 мм и длину около 10 см.

Маленький: зонд имеет ширину профиля около 0,8 см, толщину около 2,3 мм и длину около 10 см.

Зонд электрического поля (Бесконтактный): Секция зонда имеет длину около 10 мм, толщину около 2,3 мм и длину около 10 см.

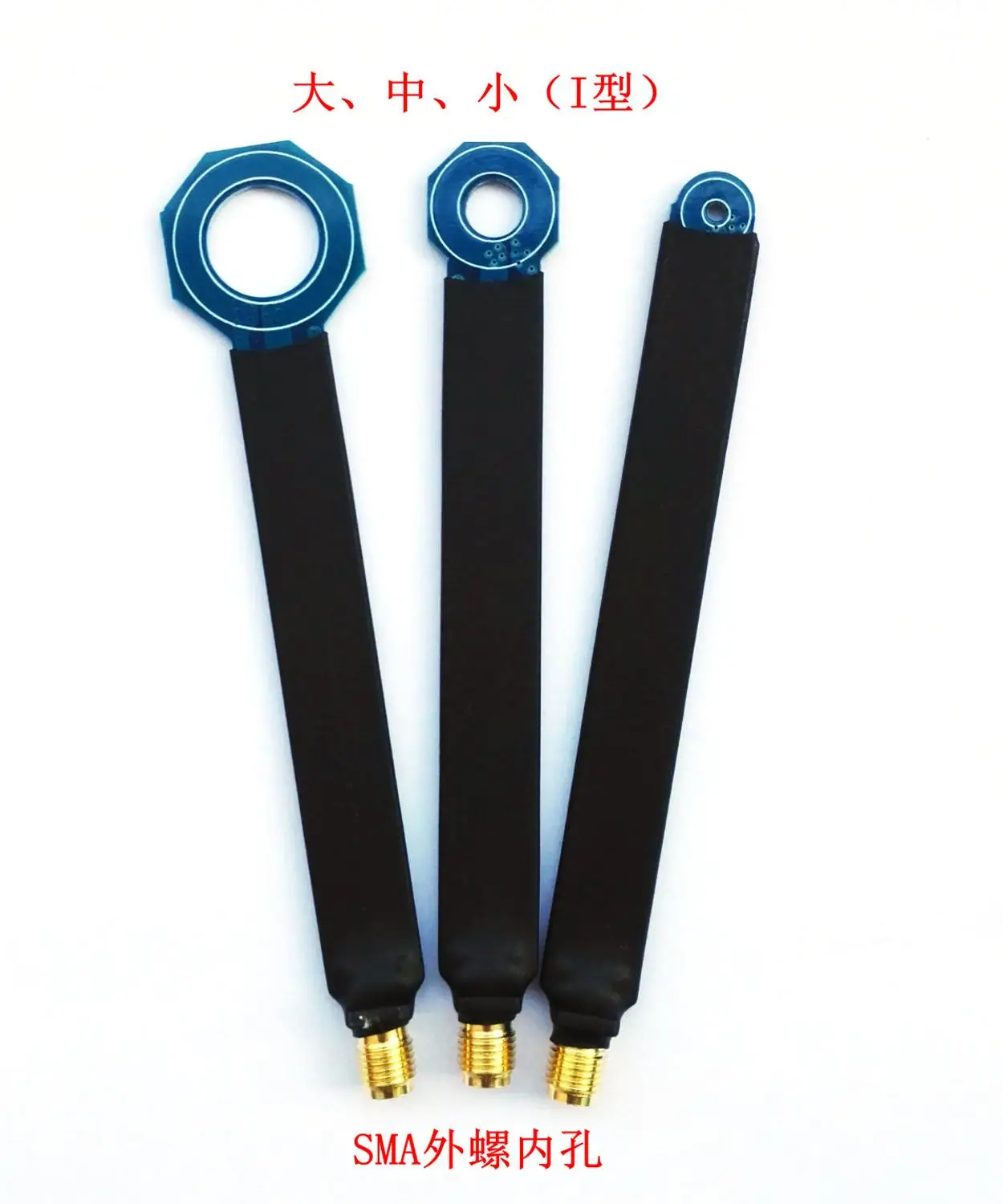

Датчик магнитного поля тип I (большой, средний и маленький), 1 МГц-6 ГГц диаграмма АЧХ (измеряется):

Небольшой зонд, подключенный к усилителю с низким уровнем шума 30 дБ, а затем введите фактическое использование анализатора спектра:

Инструкции по уходу за изделием

1. Если ваш анализатор спектра старый и не имеет встроенного предусилителя, рекомендуется иметь ВЧ-усилитель с увеличением около 30 дБ.

Схема подключения зонда и усилителя, анализатор спектра

2. Если уровень шума вашего анализатора спектра меньше-110 дБм или у вас есть встроенный предусилитель, вы можете использовать внешний предусилитель.

Схема подключения зонда и анализатора спектра (со встроенным предусилителем):

Зонд магнитного поля обеспечивает Обнаружение близкого к полю магнитного поля на печатной плате, а зонд магнитного поля может также использоваться для обнаружения утечки магнитного поля в шасси. Когда в использовании, зонд магнитного поля находится в соответствии с направлением потока тока, так что как можно больше линий магнитного поля может пройти через петлю зонда

Зонд электрического поля (Бесконтактный) используется для обнаружения ближнего поля электрического поля, и зонд перпендикулярен проводнику при использовании зонда ближнего поля электрического поля.

SMB адаптер:

Зонд является SMA интерфейсом, интерфейс не может быть повернут, для облегчения измерения, SMB адаптер сделан, и интерфейс SMB может быть повернут на 360 градусов.
