Спидометр батарея мощность/индикатор уровня метр Калибр 48-72 в ЖК-Дисплей скутер мотоцикл инструмент Электрический велосипед приборная панель

Описание

Спидометр батарея мощность/индикатор уровня метр Калибр 48-72 в ЖК-Дисплей скутер мотоцикл инструмент Электрический велосипед приборная панель

Это дисплей, который работает для электрического велосипеда, скутера, трехколесного велосипеда. Elecitric мотоцикл...

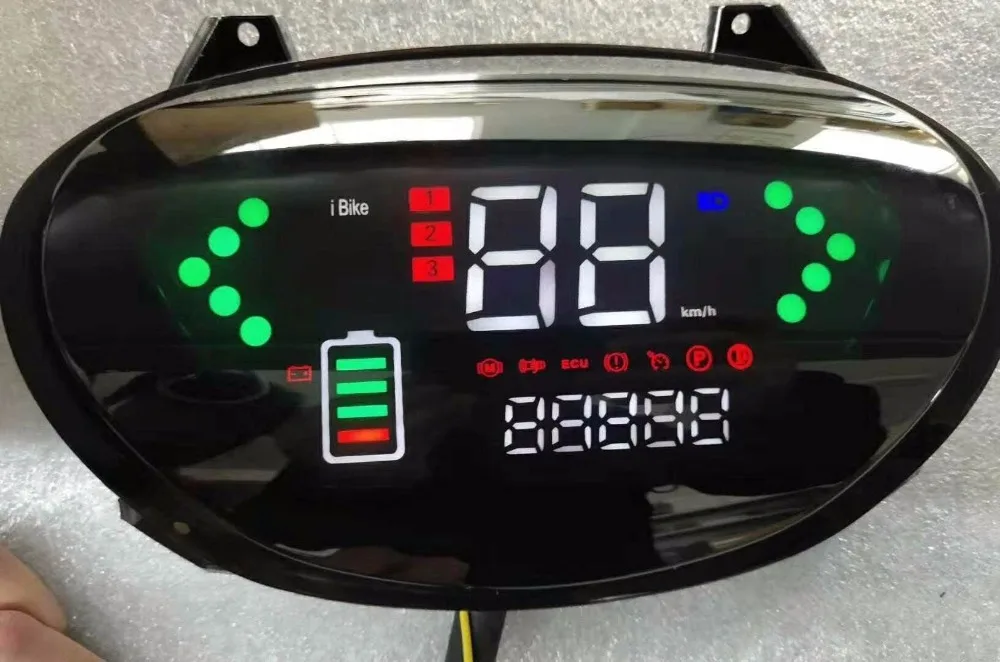

Указывать

Скорость

Поворотный Светильник

Fronglight

Уровень заряда батареи

Odo

И одну поездку

3 скорости нужно сделать заказ, по умолчанию нет этого.

Не будет указывать код ошибки.

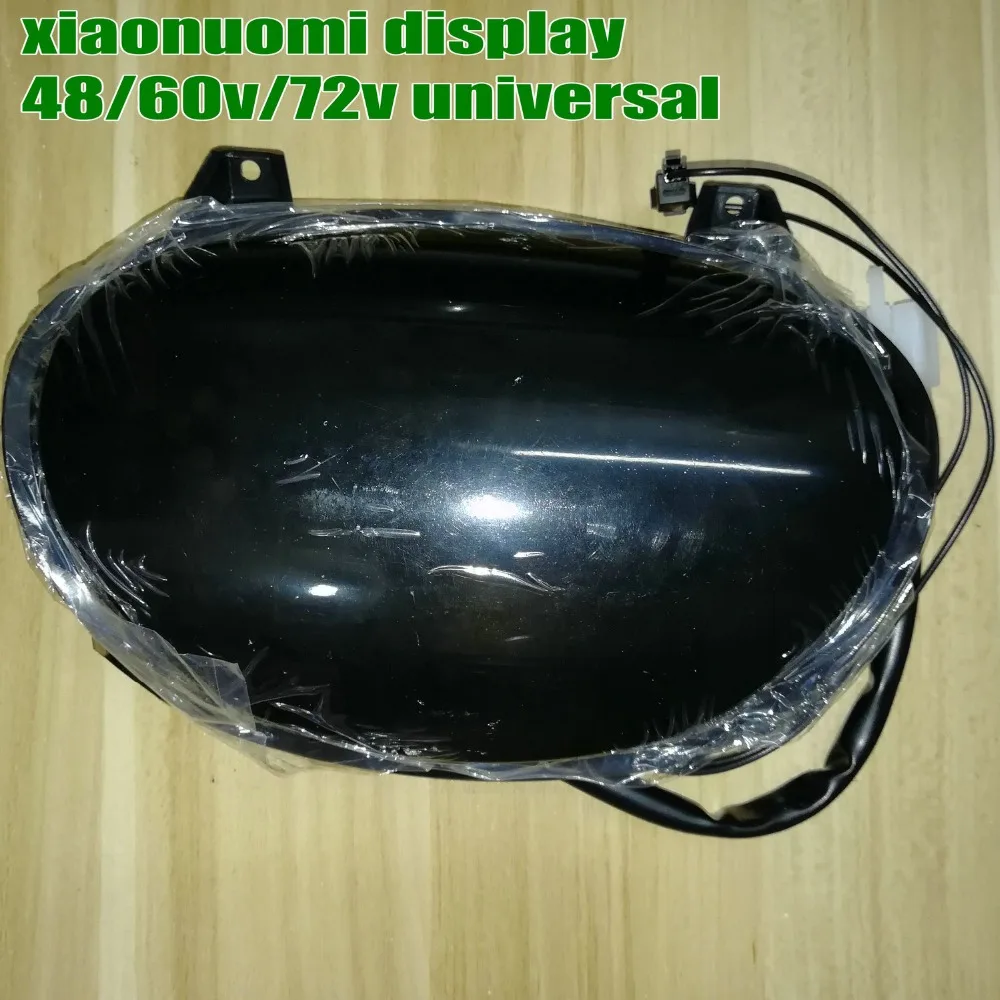

Напряжение в наличии на складе: 48 v. 60 v,72 в, другие напряжения, такие как 24 В, 36 В, 64 в84 в, 96 в, 80 В нужно сделать заказ, нужно количество заказа, пожалуйста, свяжитесь с продавцом,

Способ проводки

Проводка-установка по умолчанию имеет только эти провода,

Красный-положительный

Черный-отрицательный

Синий-передний Передний фонарь

Фиолетовый-скорость, фазовое тестирование скорости.

Оранжевый-сигнал поворота влево

Светло-голубой-сигнал поворота вправо

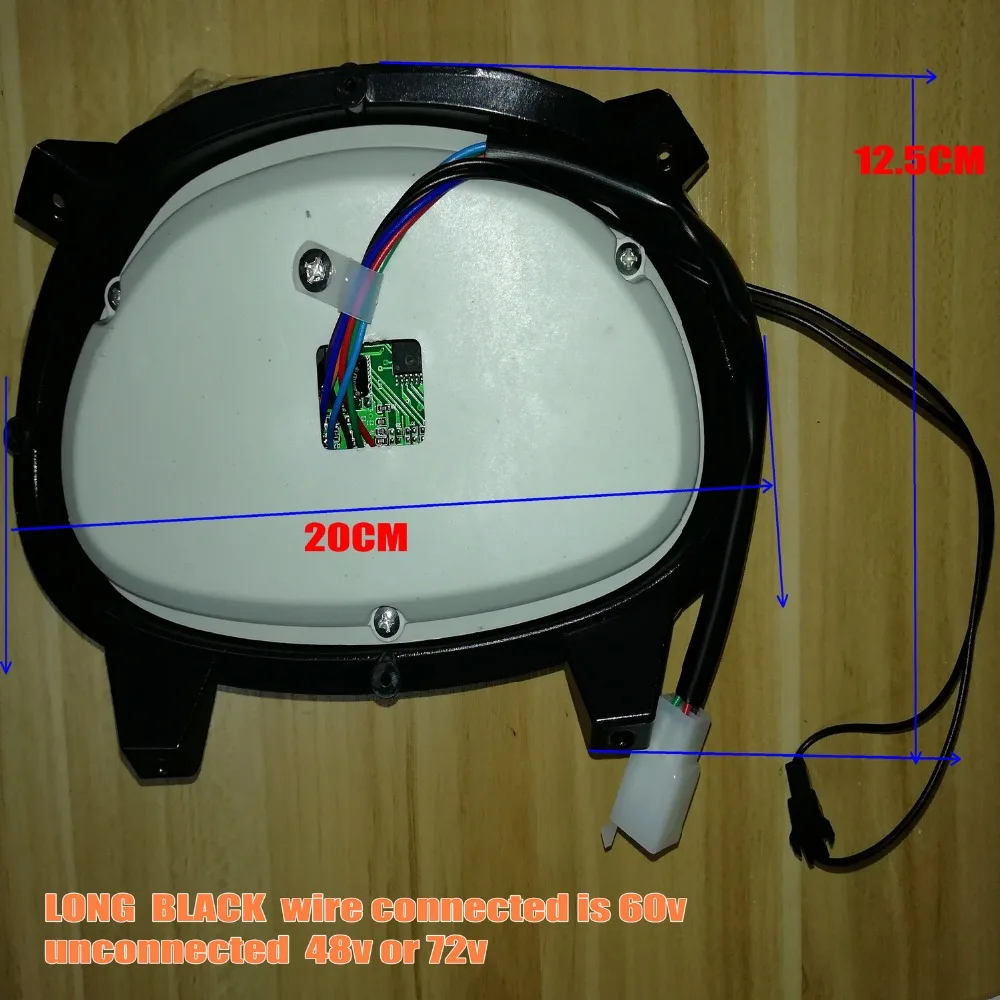

Длинный черный провод подключен 60 в, не подключен 48/72 в.

См. Это место и порядок. Если ваши разные, попробуйте поменять с помощью тонкой железной палочки.

Забора сигнала путь

Провод фазы -- настройка по умолчанию мы отправляем этот тип.

Как подключить провод скорости

1. Подключите провод скорости дисплея (обычно фиолетовый провод) с провод спидометра вашего контроллера-ваш контроллер должен иметь один провод спидометра, который принимает сигнал напряжения

2. С вашим двигателем или контроллером фазового провода

3. С вашим контроллером или датчиком Холла мотора

4. Используйте датчик speedtest, подключите его с датчиком скорости, а затем подключите датчик скорости с контроллером.

Дополнительная функция-укажите 3 скорости/передачи, это нужно сделать на заказ,-нужен ваш контроллер с 3 скоростными проводами

Bellow-это функция расширения

1. Сварка этого фиолетового провода скорости от датчика Холла точки дисплея, и conenct этот провод с вашим датчиком Холла провода,

2. Если ваш контроллер имеет 3 скорости провода. Сварочная проволока на этом этапе 1, 2,3 на 3 скорости, и соедините с контроллером 3 скорости провода в порядке.

Цена указана за образец

Для заказа количества вы можете получить скидку
