48v60v72v ЖК-дисплей Спидометр+ индикатор заряда батареи/уровня+ одометр электрический скутер велосипед Мотоцикл инструмент приборная панель

Описание

48v60v72v ЖК-дисплей Спидометр + индикатор заряда батареи/уровня + одометр электрический скутер велосипед Мотоцикл инструмент приборная панель

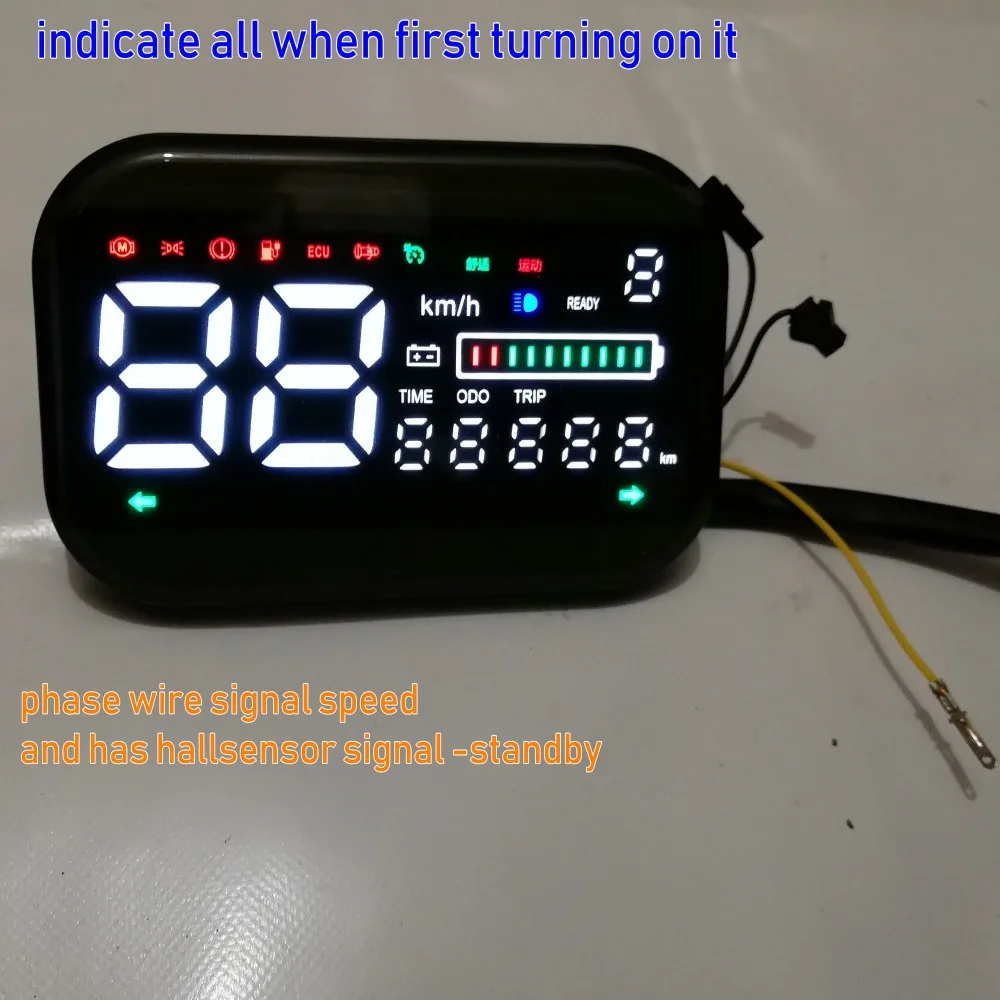

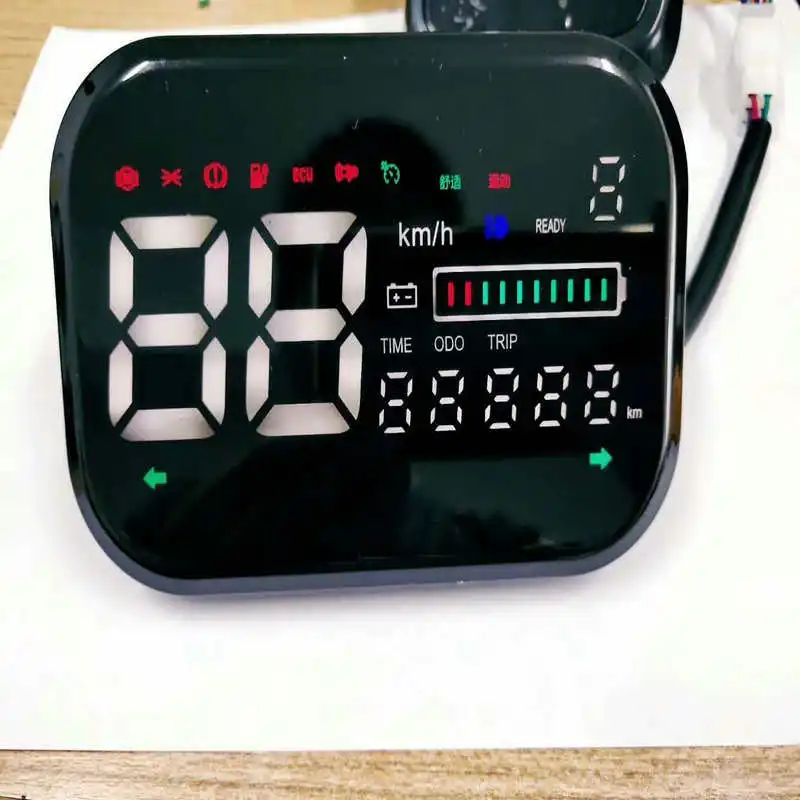

Это дисплей меньшего размера, который работает для электрического велосипеда, скутера, трехколесного велосипеда. Электрический мотоцикл ...., это универсальный, принимает сигнал скорости фазового провода. Также имеет провод hallsensor в режиме ожидания. Изображение выше сделано при первом включении,

Указывать

Скорость (установка по умолчанию принимает скорость фазового провода)

Поворотный Светильник

Fronglight

Уровень заряда батареи

Odo

И одну поездку

3 скорости нужно сделать заказ, по умолчанию нет этого.

Приведенной ниже таблицей снимок делается в тех случаях, когда вы подключите аккумулятор только в том случае, didnot подключения передней светильник и Поворотный Светильник провода, а не скорость сейчас.

Напряжение в наличии на складе: 48 v. 60 v,72 в, другие напряжения, такие как 24 В, 36 В, 64 в84 в, 96 в, 80 В нужно сделать заказ, нужно количество заказа, пожалуйста, свяжитесь с продавцом,

По умолчанию мы отправляем дисплей с проводкой таким образом,

Красный-положительный

Черный/зеленый-отрицательный

Синий-передний Передний фонарь

Фиолетовый-скорость, (фазовое тестирование скорости.-подключение к любой фазовой скорости провода контроллера или двигателя, или контроллер один инструмент или провод спидометра,)

Оранжевый-сигнал поворота влево

Светло-голубой-сигнал поворота вправо

См. Это место и порядок. Если ваши разные, попробуйте поменять с помощью тонкой железной палочки.

Как подключить провод скорости

1. Подключите провод скорости дисплея (обычно фиолетовый провод) с провод спидометра вашего контроллера-ваш контроллер должен иметь один провод спидометра, который принимает сигнал напряжения

2. С вашим двигателем или контроллером фазового провода

3. С вашим контроллером или датчиком Холла мотора

4. Используйте датчик speedtest, подключите его с датчиком скорости, а затем подключите датчик скорости с контроллером.

Дополнительная функция-укажите 3 скорости/передачи,-нужен ваш контроллер с 3-скоростным проводом, пожалуйста, поговорите с продавцом, чтобы узнать, если это возможно,

Bellow-это функция расширения

1. Сварка этого фиолетового провода скорости от датчика Холла точки дисплея, и conenct этот провод с вашим датчиком Холла провода,

2. Если ваш контроллер имеет 3 скорости провода. Сварочная проволока на этом этапе 1, 2,3 на 3 скорости, и соедините с контроллером 3 скорости провода в порядке.

Цена указана за образец

Для заказа количества вы можете получить скидку
