Описание
Параметры продукта:
Рабочее напряжение: 3-14 в (DC)
Размер печатной платы: 23 мм * 23 мм
Особенности:
После включения питания левые и правые синие светодиоды (светодиоды других цветов могут быть заменены самостоятельно) мигают поочередно. В таких многократных циклах, чем выше напряжение питания, тем ярче светодиодный, и изменение емкости электролитического конденсатора может изменить скорость чередования мигания. Чем больше емкость, тем медленнее мигающая скорость, тем меньше емкость и тем быстрее мигает скорость. Схема проста и легко понять, коврик был обработан в процессе распыления олова, пайка легче, и Паяные соединения более красивы! Особенно подходит для друзей и студентов начинающих.

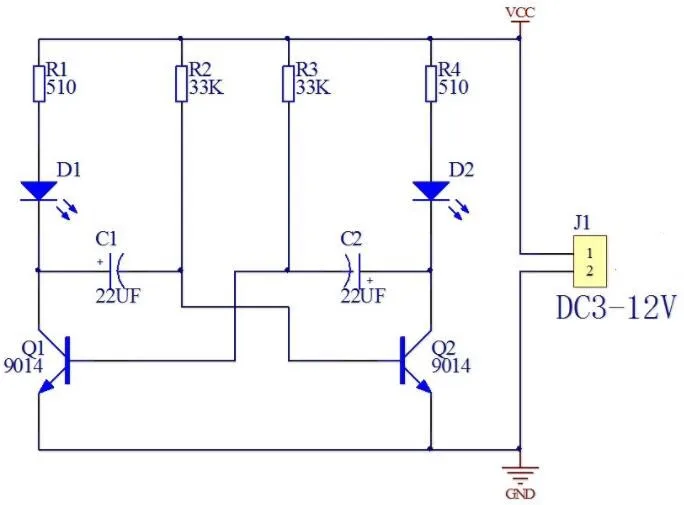

Принцип работы: когда питание включено, два триода должны связаться для проводимости, но из-за разницы в компонентах, только одна трубка включается сначала. Если Q1 включен сначала, то Q1 падение коллекционного напряжения, D1 горит, и Левый конец конденсатора C1 близок к нулю напряжения. Так как напряжение на конденсаторе не может быть резким, основание Q2 также вытягивается до приблизительно нулевого напряжения, что делает Q2 отключенным, D2 не ярким. Поскольку источник питания заряжает С1 через резистор R2, базовое напряжение транзистора Q2 постепенно увеличивается. Когда он превышает 0,6 вольт, Q2 изменяется от выключенного состояния до ВКЛ, напряжение коллектора уменьшается, и D2 горит. В то же время падение коллекционного напряжения транзистора Q2 вызвано действием конденсатора C2, чтобы вызвать базовое напряжение транзистора Q1, чтобы также прыгать вниз, и Q1 отключается проводимостью, и D1 гаснет. В этом цикле два транзистора в цепи включаются и выключаются, и два светодиода непрерывно освещаются. Изменение емкости конденсатора может изменить скорость светодиодный цикл.
Характеристики
- Предназначение
- MP3 плеер
- Номер модели
- new
- Упаковка
- Да
- Габаритные размеры
- new
- Бренд
- MEIBAI
