Описание

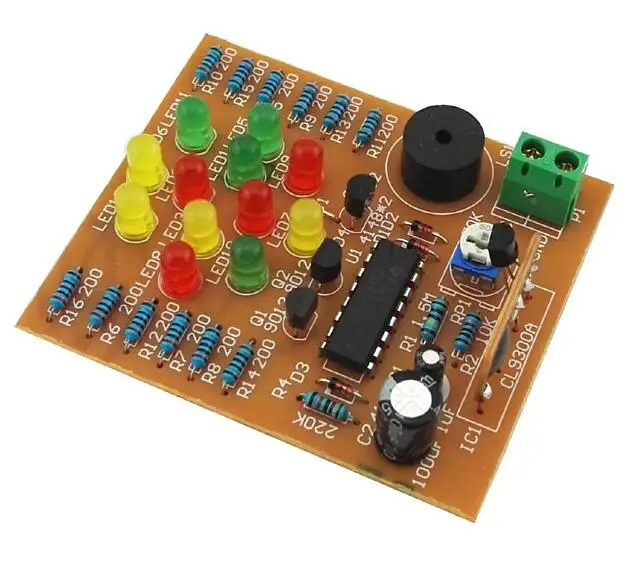

Схема имеет различные красивые звуковые эффекты и светильник, три цвета светодиодный случайной комбинации, красочный, с музыкальным чипом с днем рождения, вспышка с днем рождения воспроизведения музыки, зуммер происходит, Музыкальный чип может быть непосредственно загружен в цепь выключатель питания поставляется на плате для легкого управления и может быть подключен к источнику питания переменного тока или батарее. Можно отправить в качестве подарка на день рождения. В комплекте легко осваивается и комбинируется светильник. Это хороший набор для начинающих и начинающих электронных хобби. В то же время, это может стимулировать интерес производителей и позитивно улучшить производственные возможности.
Рабочее напряжение цепи: DC: 3 V ~ 5 V

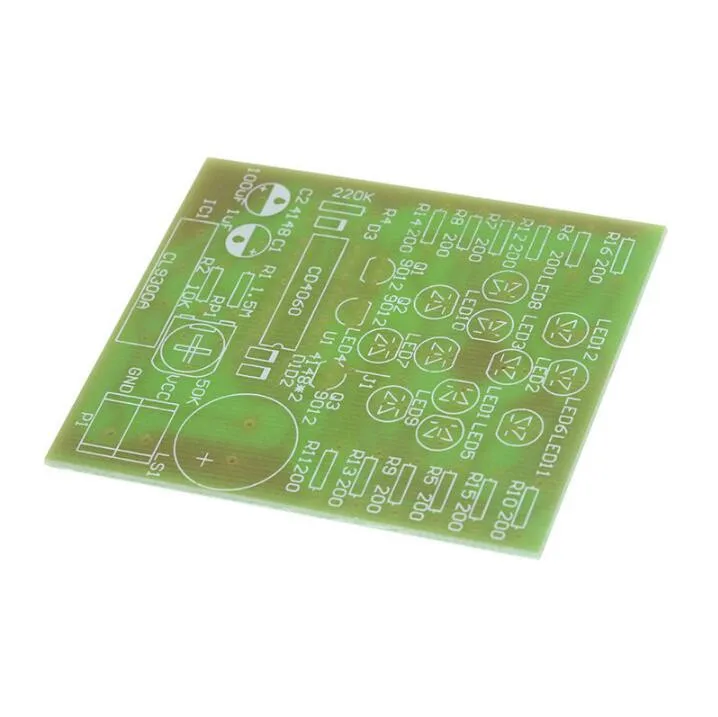

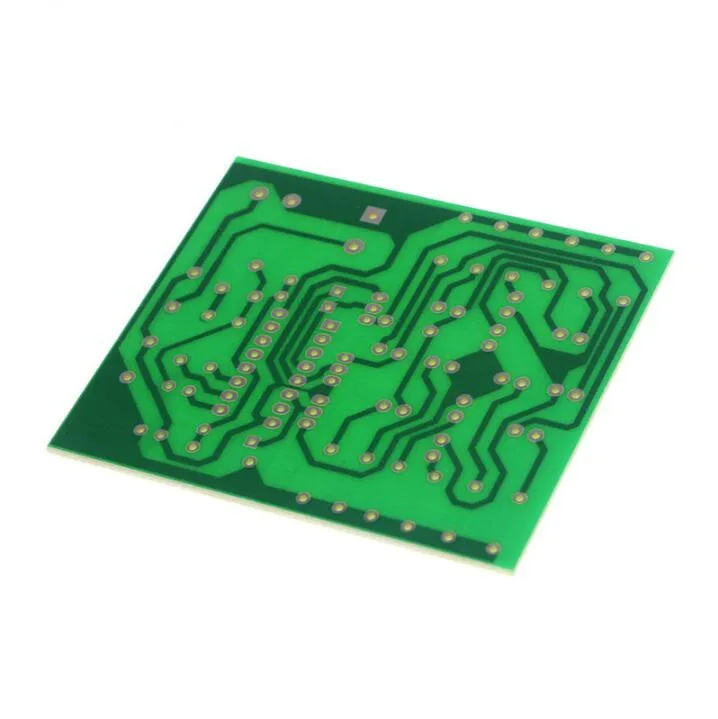

Размер платы: 56 мм * 67 мм
Введение в цепи принцип: IC2: CD4060 представляет собой 14-stage двухсторонний счетчик с осциллятор. Цепи в 9,10 и 11 контактов R1, R2, RP1, C1 и IC2 образуют осциллятор, и частота колебаний может регулироваться RP1. В начале включения, Генератор синхронизации часов сначала сбрасывается конденсатором IC-12 pin, и каждый выходной этап низкий. Как осциллятор колеблется, Q4-Q14 выходного терминала IC2 постепенно выводится в бинарном виде, и три группы светодиодов также включаются и выключаются с высокими и низкими уровнями изменения выходного терминала. Когда определенная клемма выдает высокий уровень, соответствующая группа светодиодов гаснет. Когда выход низкий, включена соответствующая группа светодиодов. Транзисторы Q1, Q2 и Q3 работают как накопители, а D1, D2 и D3-как циклические сбросы. Когда Q5, Q6 и Q7 IC2 являются высокими, они сбрасываются.
Советы по установке: сначала выберите мелкие и короткие компоненты при пайке, затем выберите большие и высокие компоненты, обратите внимание на полярность компонентов с полярностью, скорость пайки как можно быстрее, положительные и выходные клеммы музыкального чипа средней панели), Отрицательный электрод соответствует выемке печатной платы или чипу можно припаять на чипе.
Характеристики
- Габаритные размеры
- new
- Номер модели
- new
- Упаковка
- Да
- Бренд
- MEIBAI
- Предназначение
- MP3 плеер
