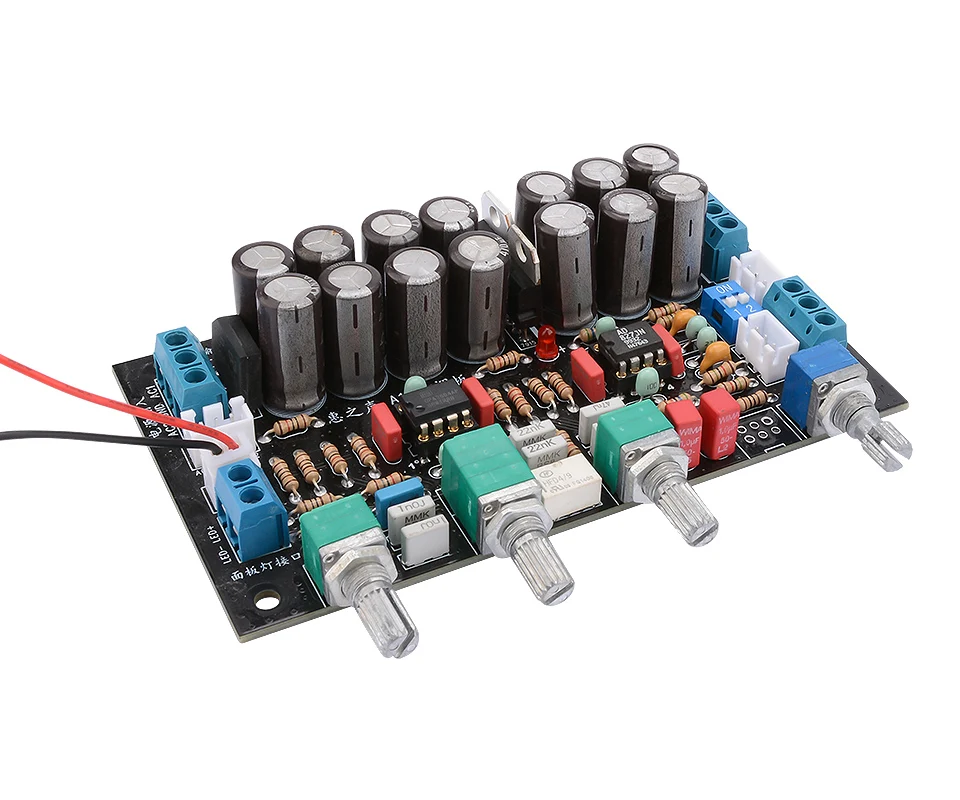

AIYIMA OPA2604+ AD827JN предусилитель тональная плата Hi-Fi предусилитель регулировки громкости NE5532 усилитель тональности предварительно Ампер Dual AC15V-18V

1. ОригинальныйРазбирать OPA2604 + AD827JN

2. Панельный светильник, есть строковый резистор на цепи, чтобы источник питания может быть непосредственно светодиодный светильник.

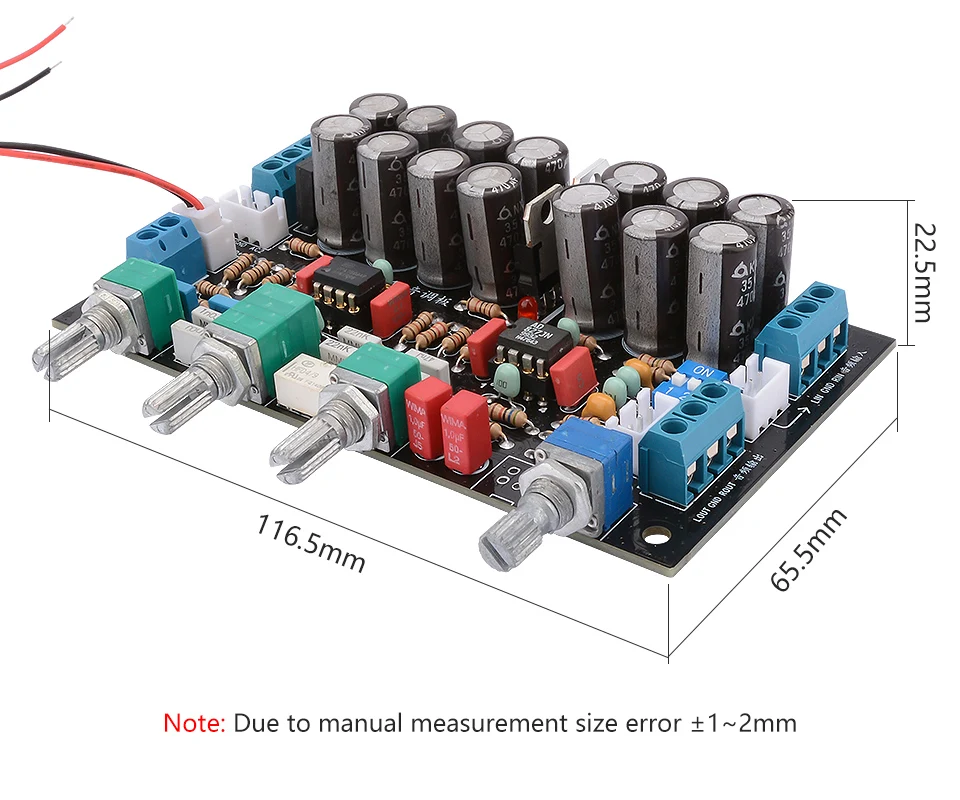

3. Размер: 120X63 мм, самая высокая точка-большая емкость, плюс толщина пластины составляет около 25 мм.

4. забронированное место питания MP3, не может быть напрямую подключено, нужно настраивать небольшую понижающую доску, потому что Плата декодера MP3 Bluetooth требует различных напряжений, через понижающую плату для достижения необходимого напряжения, например 5 В/12 В.

5. Две голубые тарелки на доске Настраиваются для регулировки положительного и отрицательного напряжения работы. Синий цвет сбоку платы регулируется под положительное напряжение, что соответствует 8-му контакту оп-усилителя. Регулировка заключается в регулировке отрицательного давления, соответствующего четвёртой ножке op amp.

Возьмите положительное давление в качестве примера: мультиметр помещается в файл постоянного тока, черная ручка вставляется посередине любого синего трех розеток на плате, и восьмая булавка любого из ОП усилителей на Красной измерительной пластине регулируется. С требуемым напряжением все в порядке. Метод отрицательного давления такой же, как и положительное давление, и измерительный усилитель 4 фута. Если это Таблица указателей, пожалуйста, измените красные и черные Тестовые провода, когда количество отрицательного давления. Анти-указатель изменяется, и цифровой измеритель может быть использован. Напряжение было отрегулировано и протестировано перед отправкой, нет необходимости регулировать.

6. Расстояние между потенциометрами: 24-24-35 мм

7.Источник питания: двойной AC12-18V

8. Поддерживает Переключение режима сквозного/аудио, уникальную функцию прохода среднего диапазона

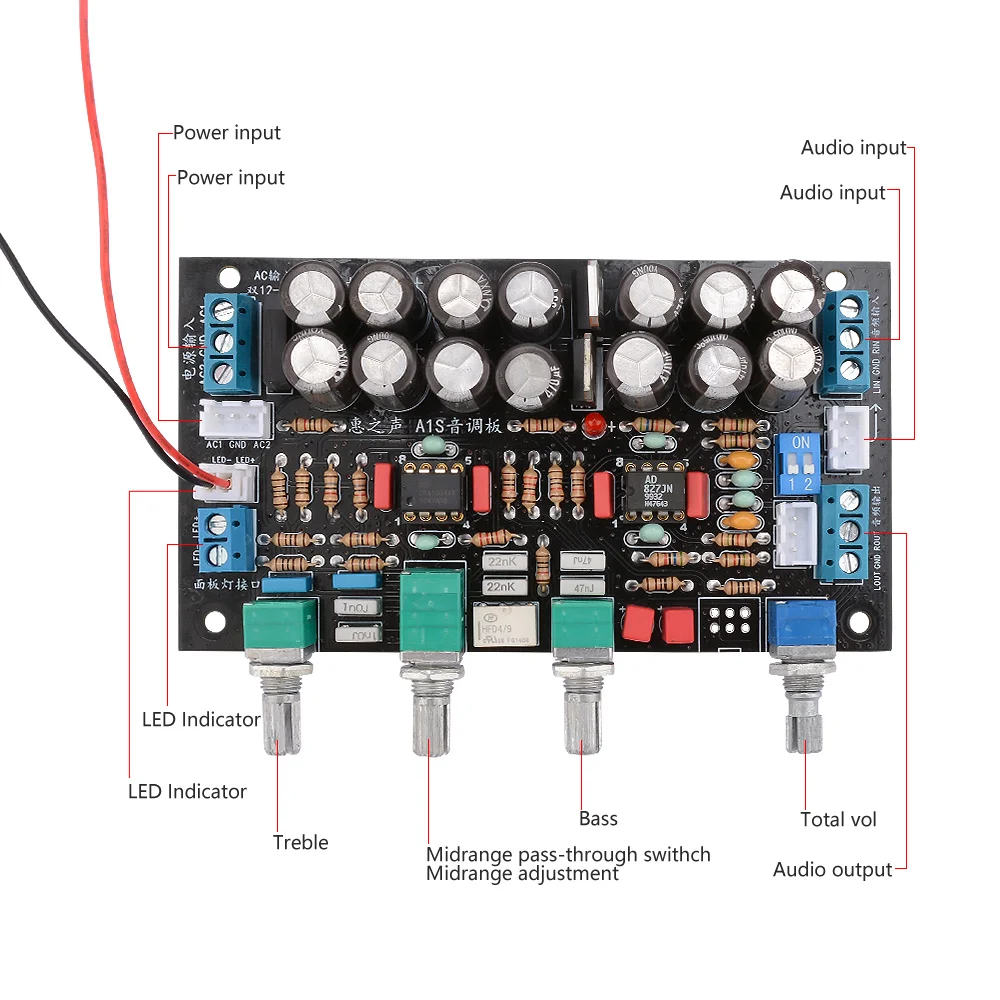

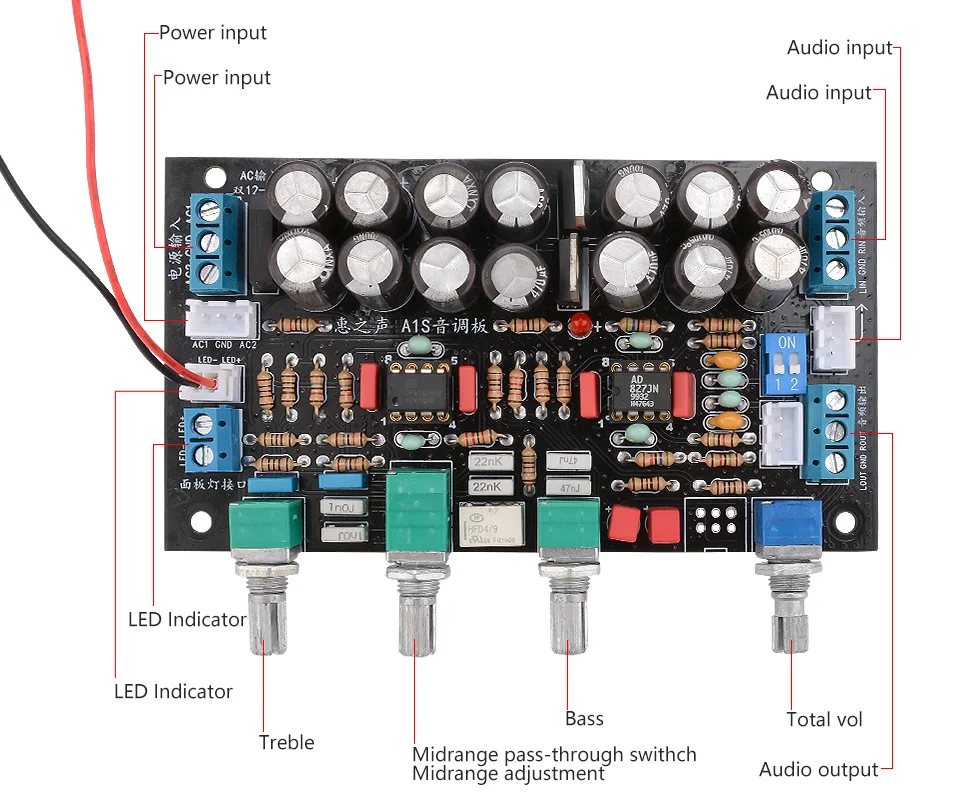

9. Функция ручки: слева направо, ВЧ/СЧ/НЧ/громкость

Примечание: потенциометр высоких и средних частот с переключателем, функция сброса

ВЧ поворачивается влево, а режим прохода-это режим прохода. Сквозной режим предназначен только для масштабирования.

Средние частоты поворачиваются влево, а средняя частота-это режим пропуска. Средняя частота прямого режима, бас чище.

1 шт. OPA2604 + AD827JN тональная плата
