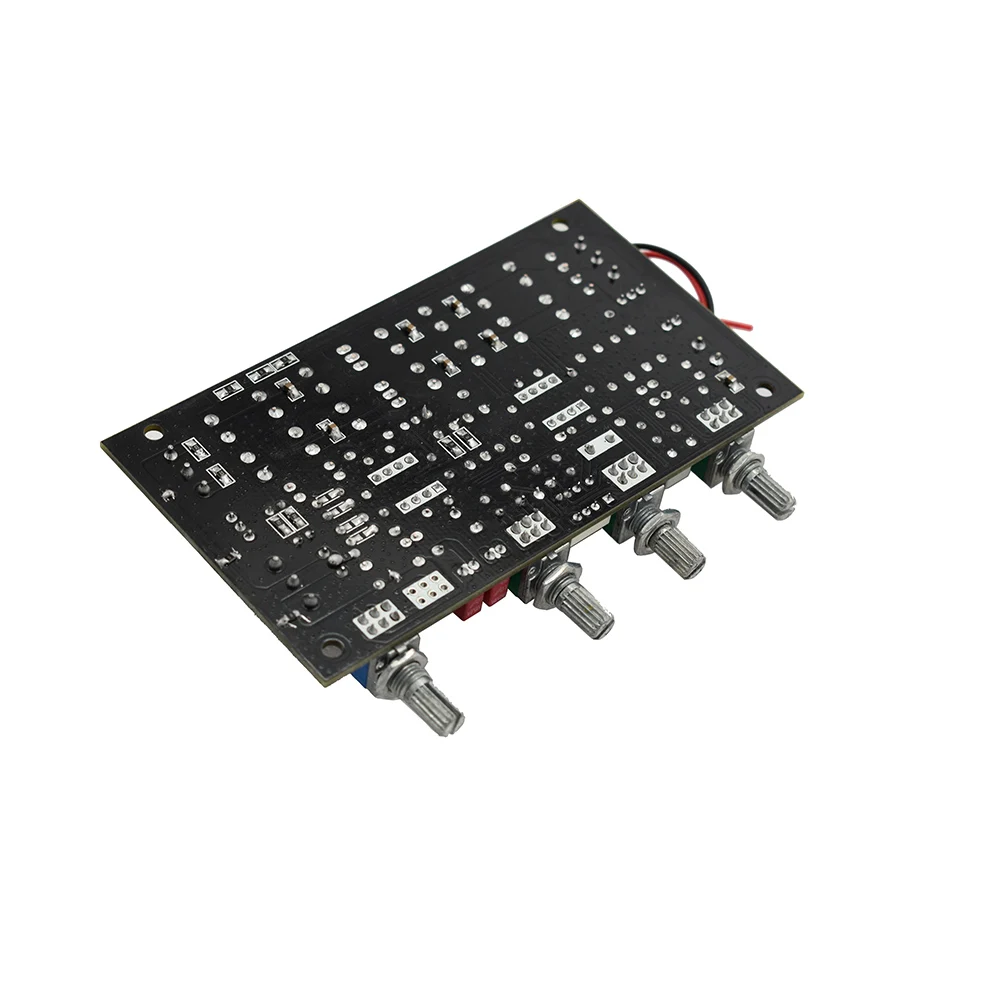

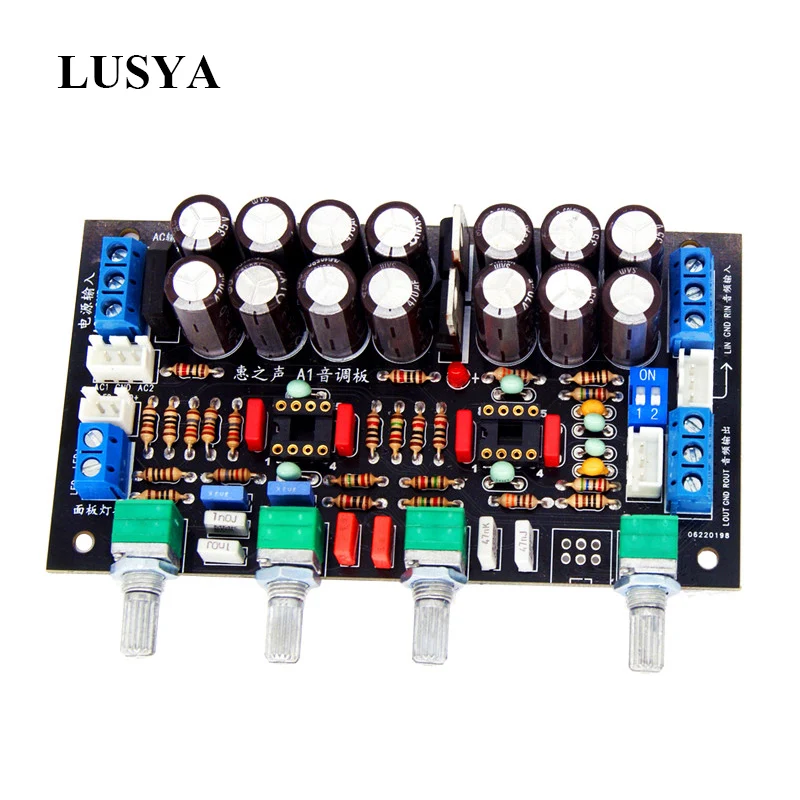

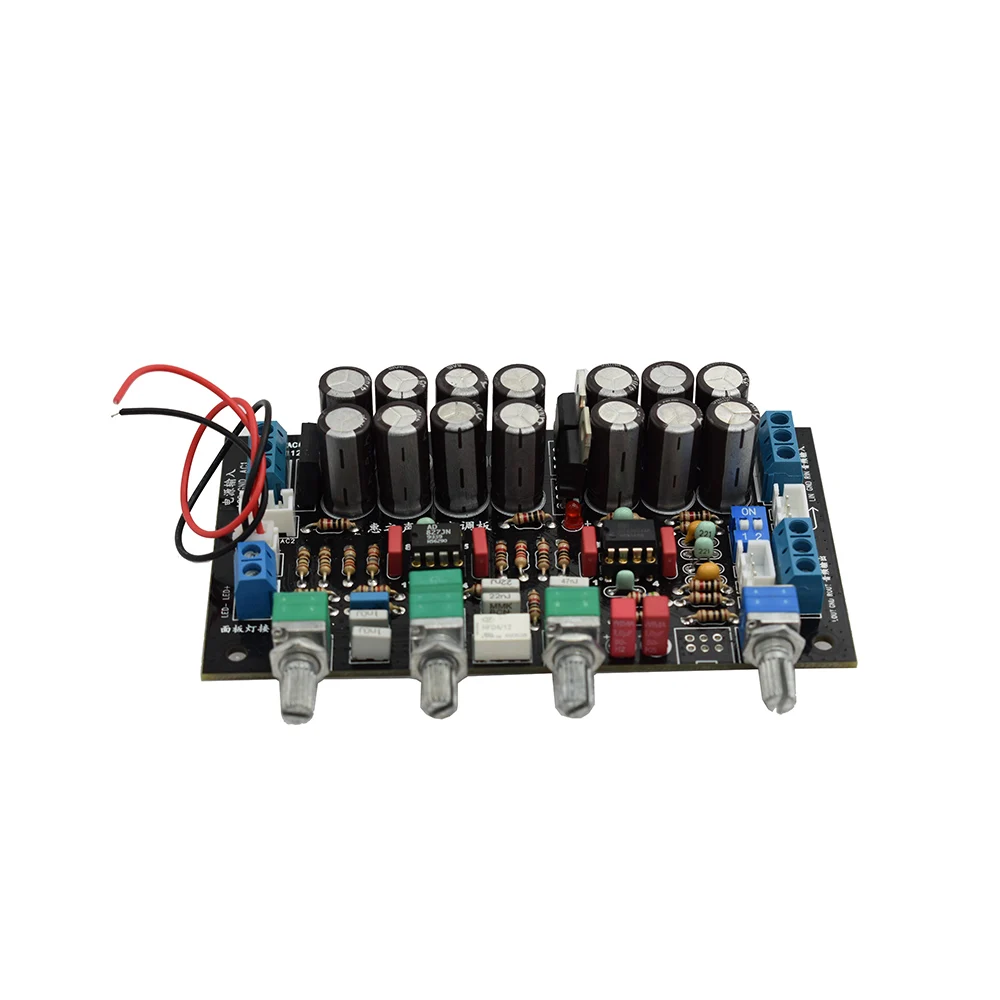

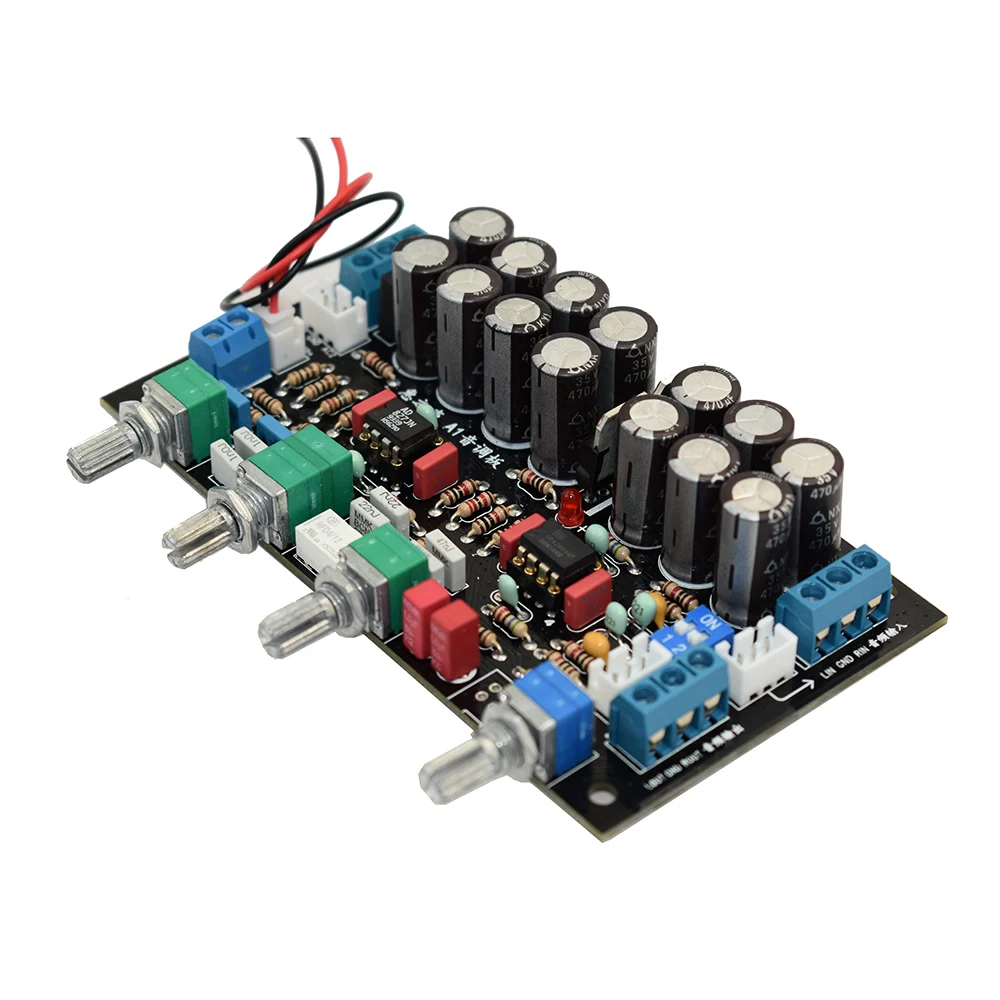

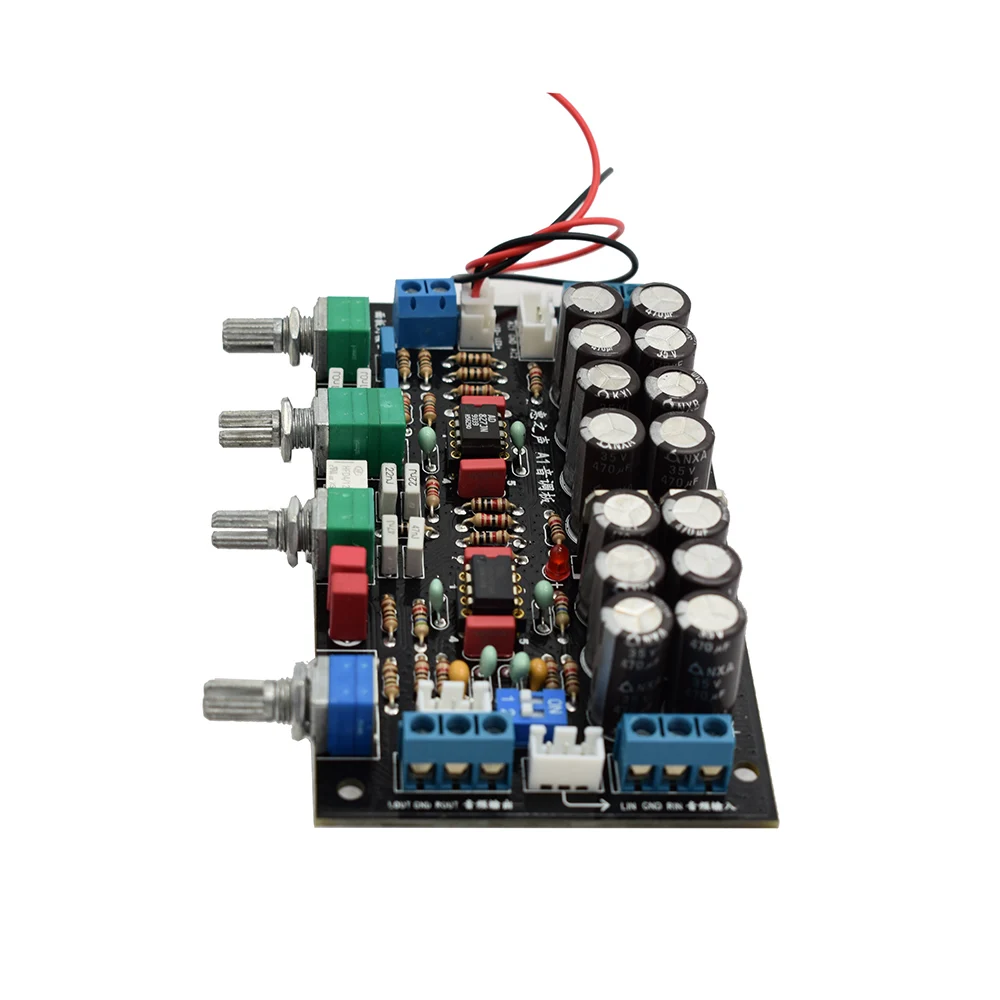

Lusya HIFI OPA2604+ AD827 OPAMP 5532 предусилитель Регулятор громкости G12-005

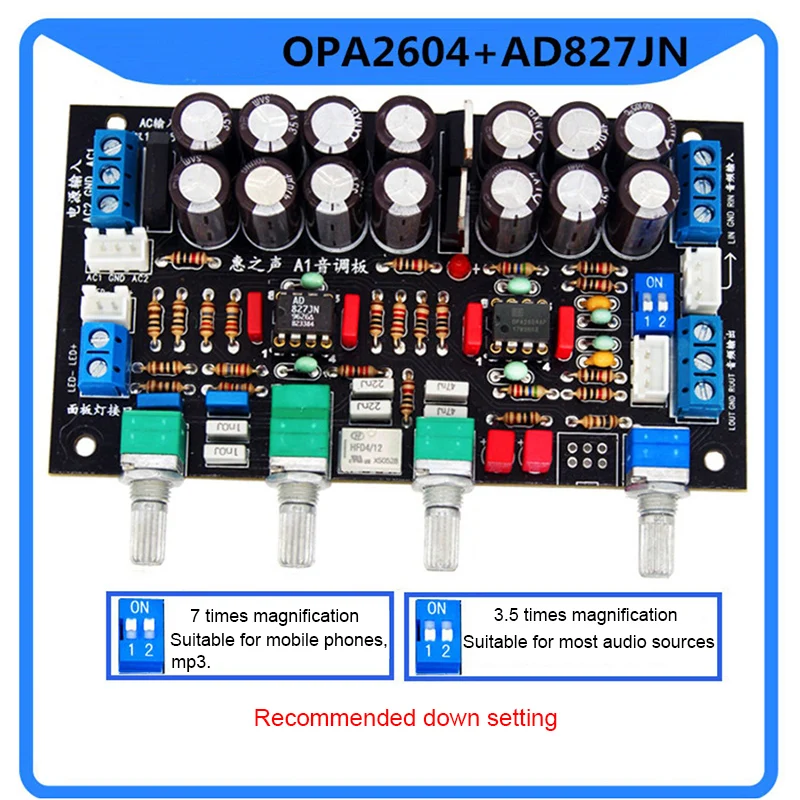

OPA2604 + AD827JNГотовая плата

Особенности:

1. Панельный светильник, есть строковый резистор на цепи к источнику питания может быть непосредственно светодиодный светильник.

2. Размер доски: 120X60 мм, высокая емкость для высоты доски, плюс толщина пластины около 25 мм.

3. Резервный MP3 блок питания сиденья, не непосредственно, нужно string Шаг вниз небольшой доски, потому что MP3 Bluetooth Плата декодера требует различных напряжений, через понижающую плату для достижения необходимого напряжения, например, 5 В или 12 В

4. Два синих регулируемых на плате, используется для регулировки положительного и отрицательного напряжения работы, синий на стороне платы Регулируемое положительное напряжение, соответствующее 8-му контакту op amp, синий ниже может быть отрицательным давлением, соответствующим 4-му контакту op amp

Отрегулируйте положительное давление как пример: мультиметр находится в файл постоянного тока, а черная ручка вставляется на плату.

В середине гнезда, 8-й фут любого из ОП ампер на красном метре и регулируемая пластина может быть отрегулирована для достижения С требуемым напряжением все в порядке.

Метод регулировки отрицательного давления такой же, как и положительное давление. Измерительный усилитель 4 pin. Если это Таблица указателей, пожалуйста, измените красные и черные Тестовые провода, когда применяется отрицательное давление.

Готовая доска была отрегулирована и протестирована на заводе, поэтому нет необходимости ее регулировать.

Конструкция платы совместима с интервалом 24-24-35 и 24-24-24. По умолчанию расстояние 24-24-35мм.

1х плата предварительного усилителя
