Клонировали 32-битный Duet 2 Wi-Fi V1.04 плата контроллера Duetwifi для paneldue 4,3 RepRap передовые Материнские платы с ЧПУ 3D-принтеры доска

Описание

1 шт. Клонировали Duet 2 материнская плата с wifi

1 шт. USB кабель

20 шт. джемперы

9 шт. 4pin вилки

6 шт. 3pin вилки

9 шт. 2pin вилки

5 шт. радиаторы

Duet 2 Wi-FiЯвляется передовой 32 битной электроникой для управления 3d-принтерами и другими станками с ЧПУ. Он имеет те же функции, что и Duet 2 Ethernet, кроме обеспечения подключения по Wi-Fi, а не ethernet, полное описание функции доступно в нашей обработке, в кратком виде:

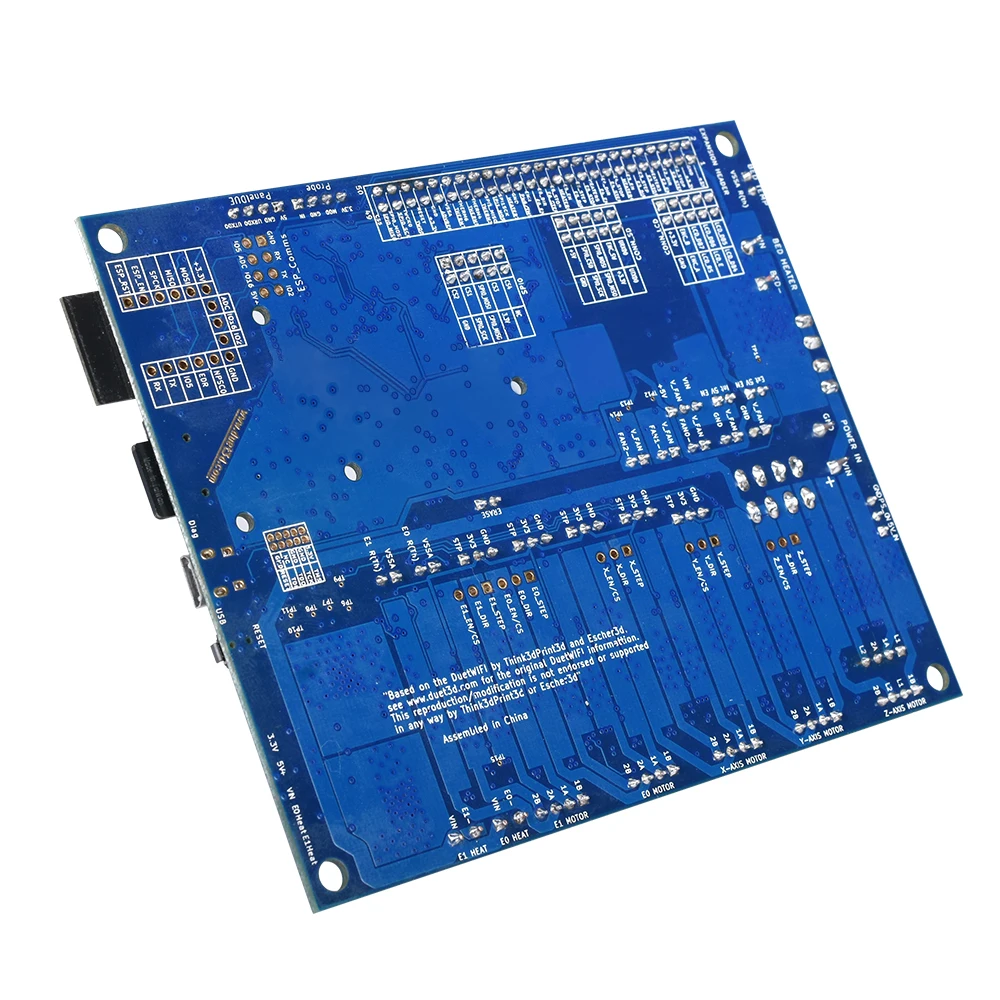

На основе DuetWifiThink3dPrint3d и Esher3d.

Это воспроизведение/модификация не одобрена или не поддерживается каким-либо образом Think3dPrint3d или Escher3d ".

1. На высокой скоростиSD карта, Поддержка второй SD внешней карты, если это необходимо.

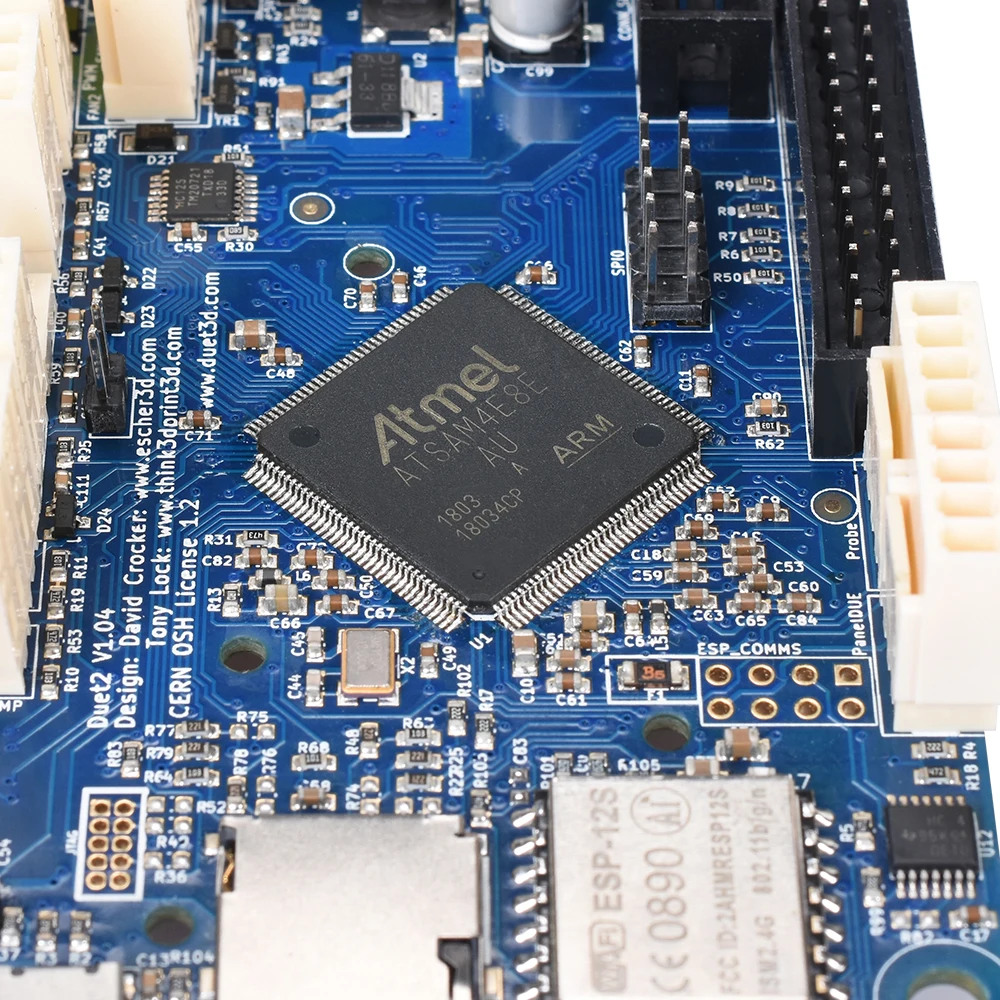

2. Мощный32-битный процессор: Atmel SAM4E8E, 120 МГцОсновная частота, ядро ARM Cortex-M4.

3. Есть двойной экструдер на основной плате, который может быть расширен на 5 дополнительных экструдеров. Расширяемая до7 экструдеров.

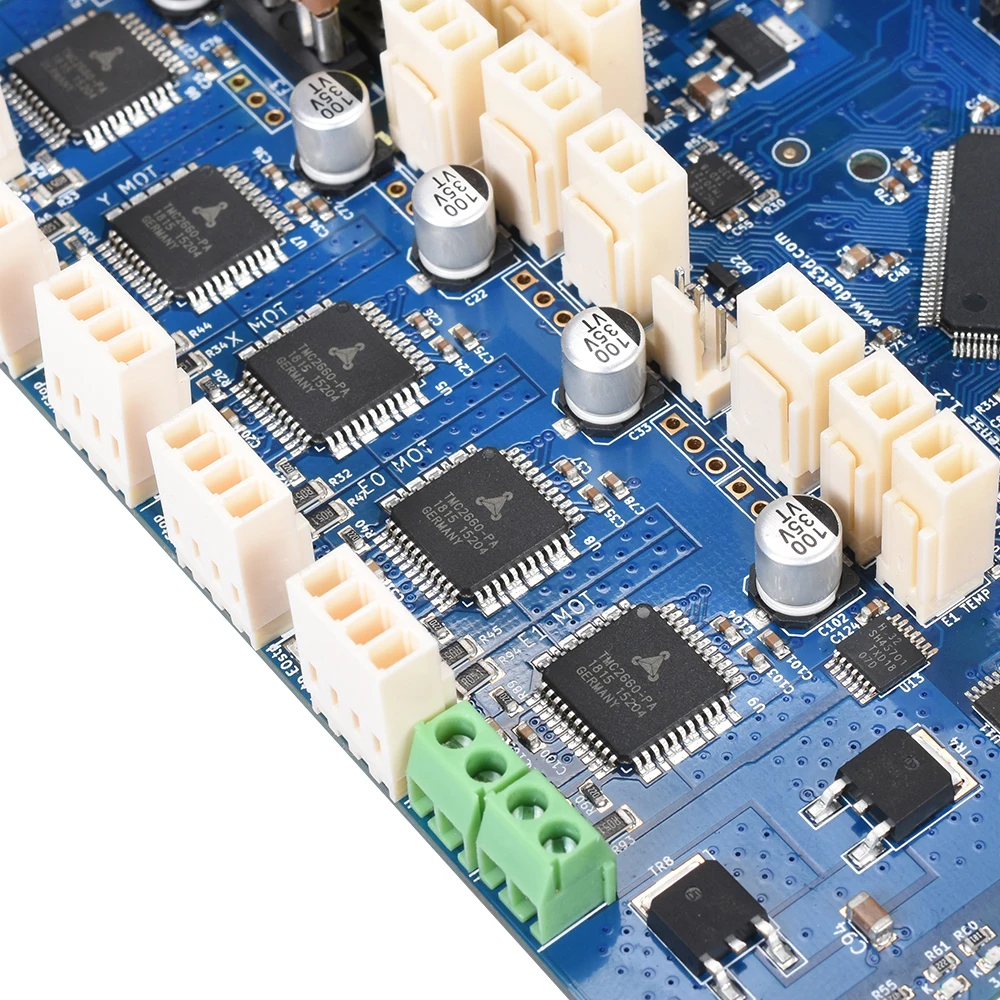

4. Ультра-тихийTMC2660Драйвер шагового двигателя:SPI режимУправление, до256 подразделения, Опциональная интерполяция 16x при использовании 16 разделов (таких же, как TMC2100, TMC2130, внутренняя уточнение чипа 16*16 = 256 деление). Оборудование поддерживает переменное деление и ток (через настройки SPI) для оптимальной скорости и эффективности электропитания.

5. 3 ШИМ управляемых и 2 нормально открытых вентилятора. Напряжение этих вентиляторов может подаваться входным напряжением, 5 В или внешним источником питания для дополнительной гибкости.

6. Высокая Номинальная мощность: каждый TMC2660 может иметь ток двигателя до 2.8A, но ток прошивки ограничен максимум2.4A. Канал горячей кровати предназначен для высокого тока (18А).

7. ПоддержкаPaneldue: Полноцветный графический сенсорный экран.

8. Можно подключитьЧерез USB или последовательный порт.

По поводу прошивки:

Использование модифицированной версии RepRapFirmware с открытым исходным кодом.

Встроенное программное обеспечение управления веб-сайт:Https://github.com/dc42/RepRapFirmware.
