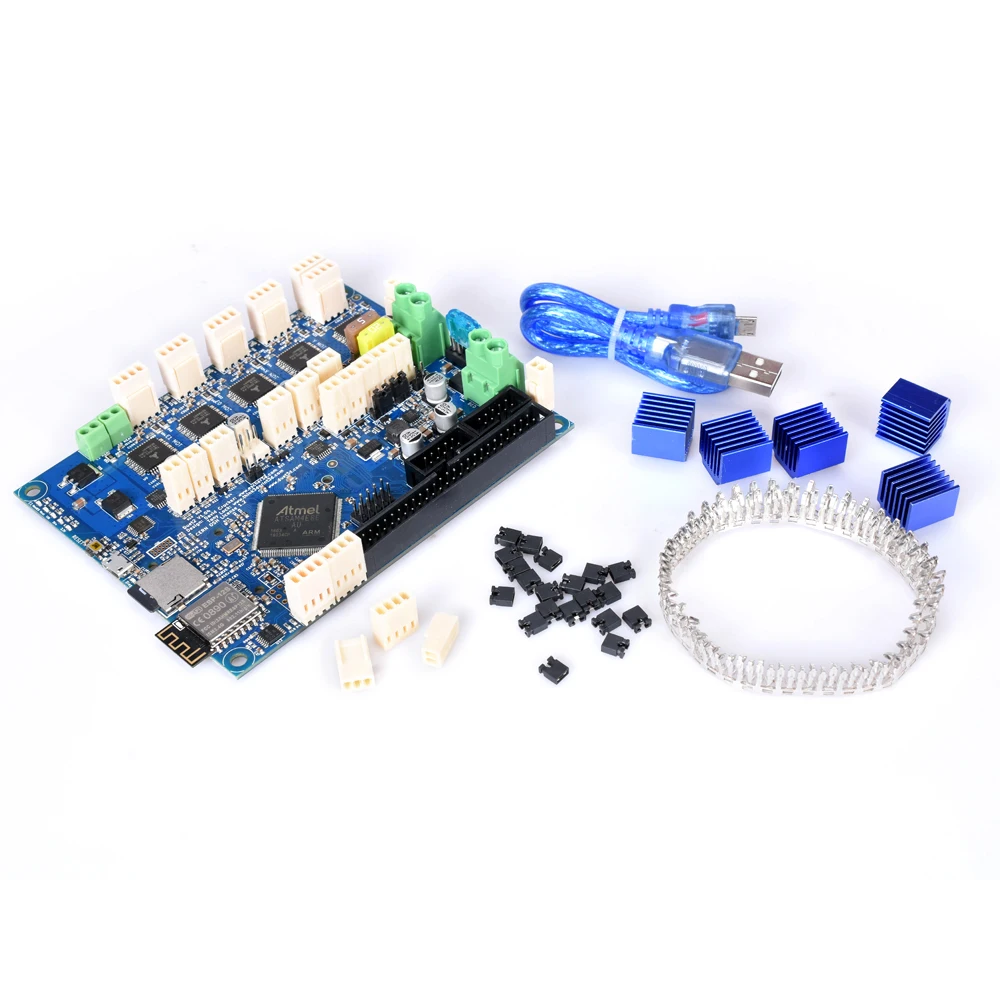

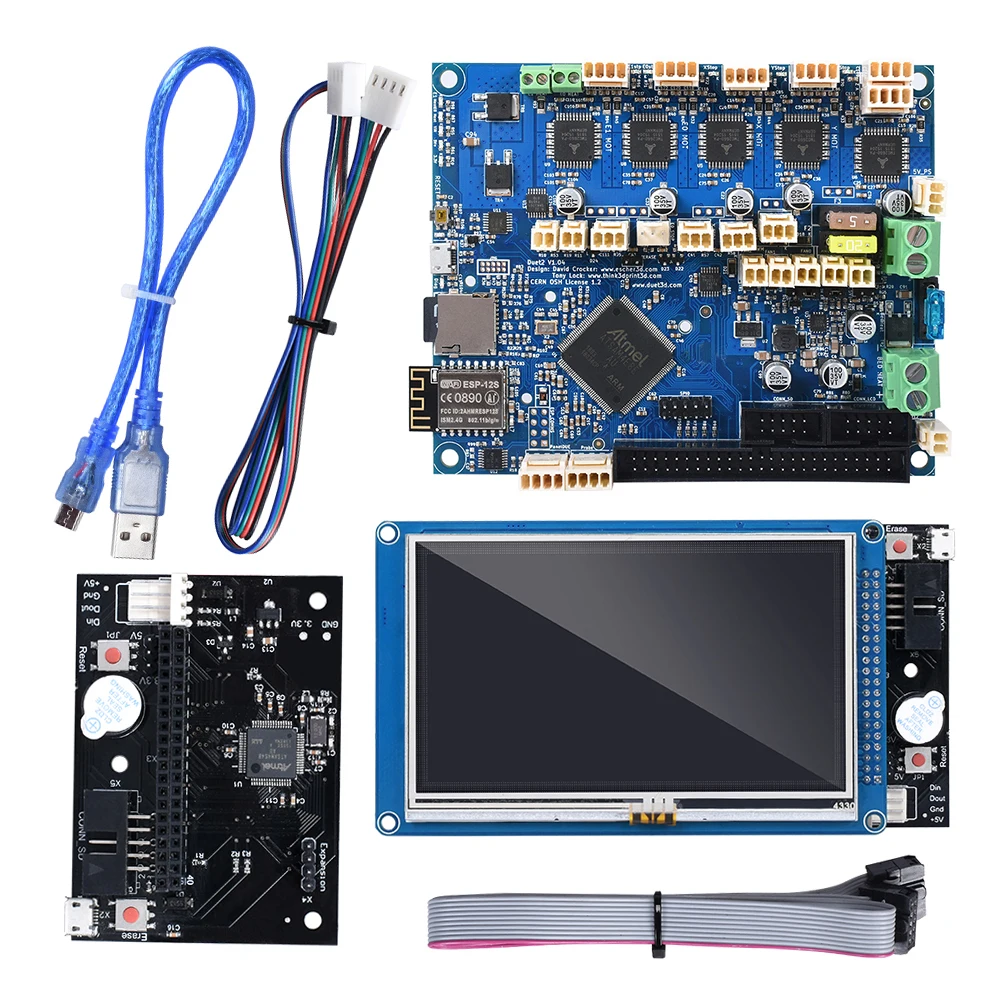

Новая 32-битная Duet 2 Wi-Fi V1.04 Клонировали Duetwifi плата контроллера и 4,3 ''paneldue Сенсорный экран Плата расширения CNC принтера Кабан

Описание

Электрический параметр

1. Входное напряжение постоянного тока: 12-24 в

2. Общий ток предохранителя вентилятора: 1а

3. Общий ток предохранителей для двух нагревательных стержней и шагового двигателя: 7.5A

4. Общий ток предохранителей для сборки пластины: 15A (при замене предохранителя 20A, убедитесь, что ток перегрузки не превышает допустимый 18A.)

5. Три шагового двигателя среди пяти TMC2660 шагового двигателя используются в оси X, оси Y и оси Z, другие используются в экструзионной машине. Максимальный ток каждого двигателя может быть установлен в 2,4 а.

Особенности:

1.Мощный процессор 32 бит: Мощный Atmel SAM4E8E с 20 мгц преобладающей частотой и ядром ARM Cortex-M4.

2.Специальный модуль Wi-Fi: Все сети обрабатываются отдельно модулем, это оставляет основной процессор свободным, чтобы сделать точный шаговый импульсный синхронизация и осуществить другие расширенные функции.

3.Супер тихие шаговые драйверы TMC2660: SPI контролируемый и способный на до 256 microstepping с опционной интерполяцией 16x при использовании 16x microstepping. Аппаратная поддержка для переменного микрошагового и переменного шагового тока для оптимальной скорости и энергоэффективности.

4. На борту высокая скоростьSD картаИ поддержка второй SD внешней карты, если требуется.

5.Двойной экструдеры: 3 канала нагревателя/термистора для подогрева кровати и 2 экструдера.

6. 3 PWM контролируемые и 2 всегда-на вентиляторах. Они могут работать либо от входного напряжения, от 5 в, либо от внешнего питания для дополнительной гибкости.

7. Высокая мощность: каждый шаговый драйвер способен на ток двигателя 2.8A, в настоящее время ограничен программным обеспечением до 2.4A. Подогреватель для кровати канал специально разработан для высокого тока (18A1)

8. Подключение через пк, планшет или смартфон в одной сети к веб-интерфейсу Duet. Нет необходимости в установке приложения, подключении к интернету или облачном сервисе, чтобы зарегистрироваться, пока вы можете управлять принтером, загружать и запускать печать из обозрения.

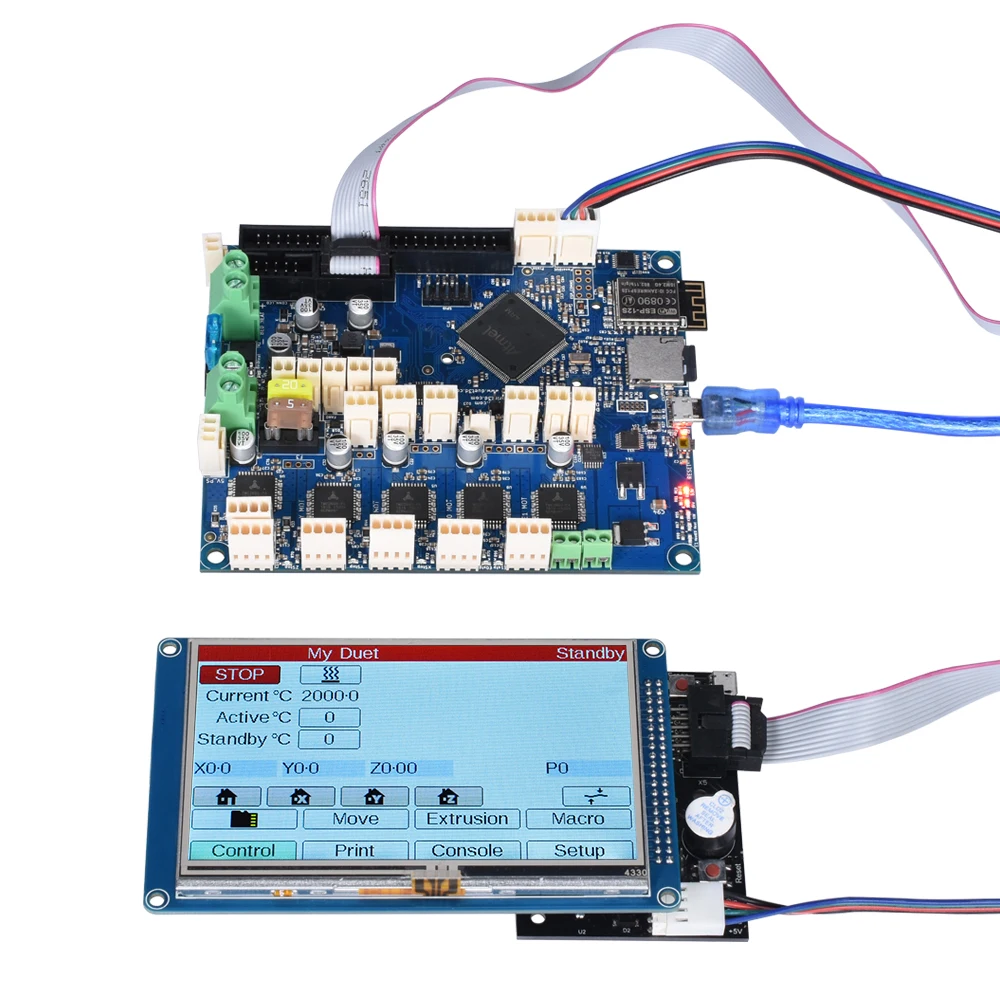

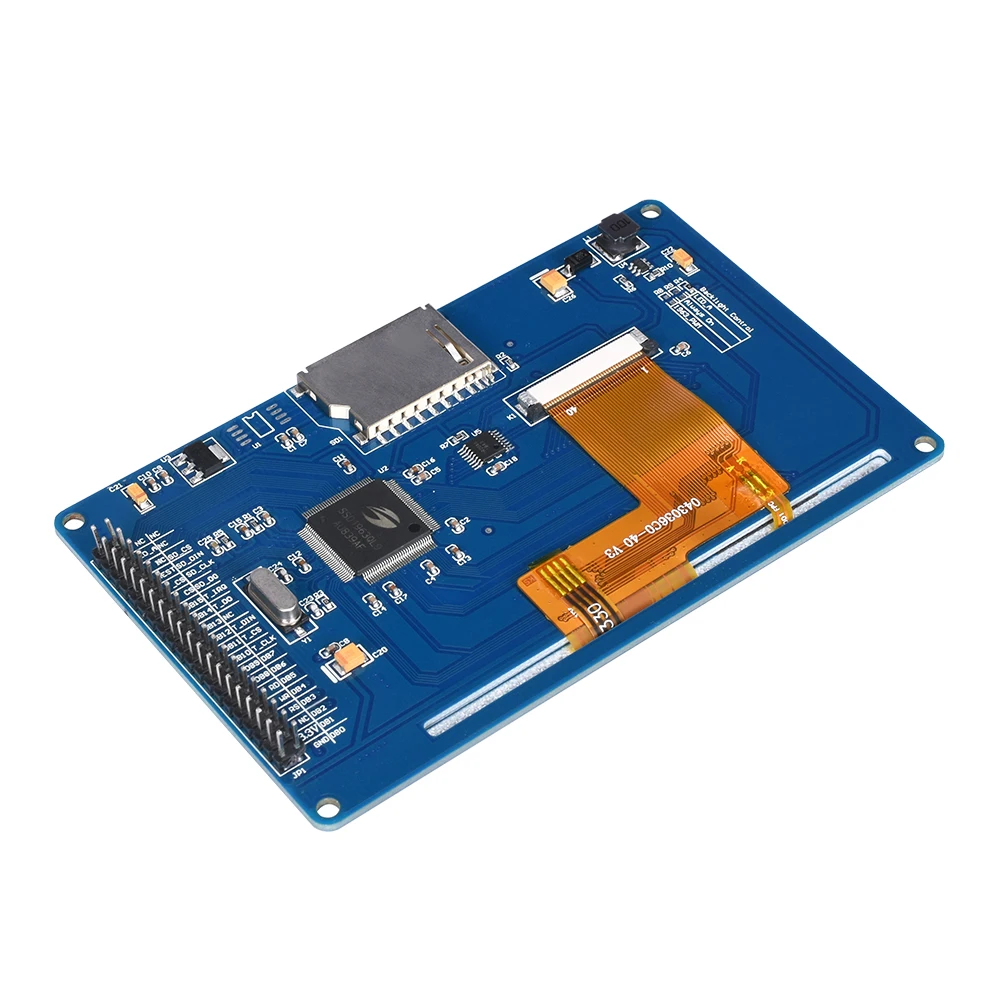

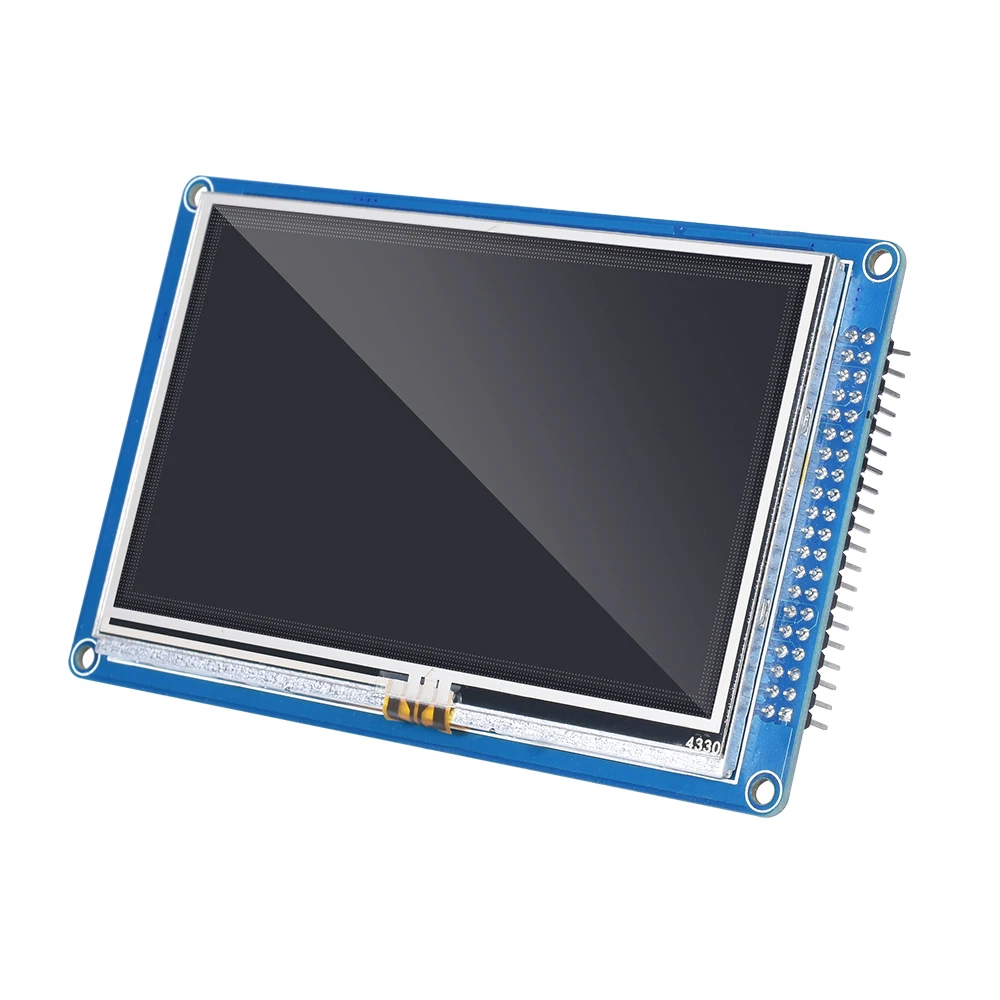

9.Paneldue: Полноцветный графический сенсорный экран.

10. Также подключение через USB или последовательный по желанию.

Встроенное программное обеспечение:

Использование модифицированной версии RepRapFirmware с открытым исходным кодом.

Встроенное программное обеспечение управления веб-сайт: Https://github.com/dc42/RepRapFirmware
