DWM1000 модуль позиционирования UWB внутренний модуль позиционирования ультра-Широкополосный измерительный модуль разница во времени система позиционирования

Описание продукта:

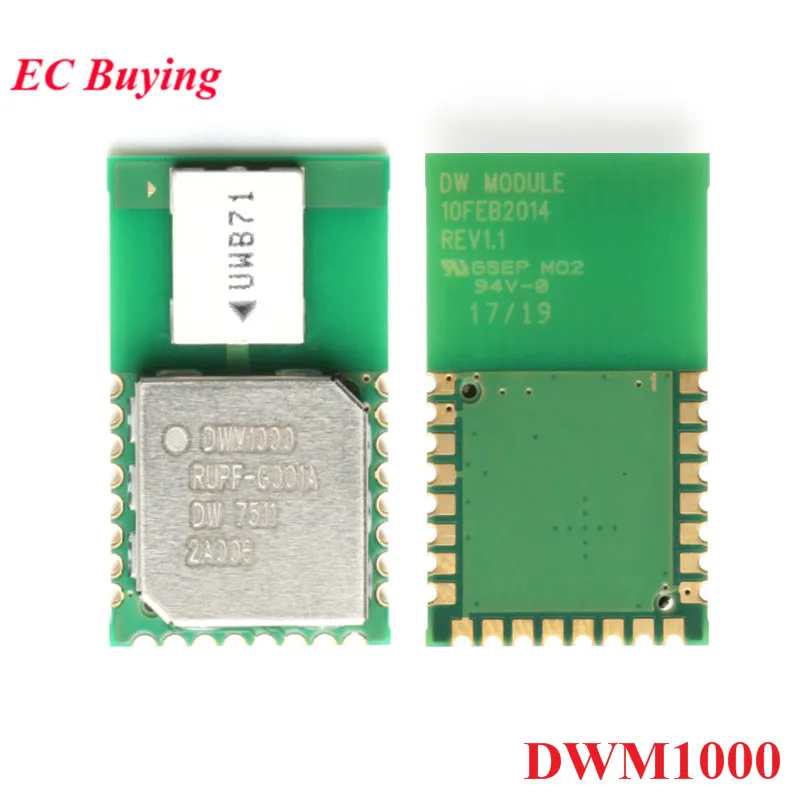

Модуль DWM1000 основан на чипе DW1000 Decaway спроектированный ультра-Широкополосный модуль приемопередатчика, который интегрирует антенну, цепь, управление питанием и тактовую цепь в одном модуле всех RF. Его можно использовать двусторонним способом? Системы позиционирования с разницей в диапазоне или во времени позволяют расположить средства до 10 см точности и поддерживать до 6,8 Мбит/с

Основные функции:

Совместим с IEEE 802.15.4-2011 UWB

Поддерживает 4 диапазона RF от 3,5 ГГц до 6,5 ГГц

Программируемый выходная мощность передатчика

Полностью Когерентный приемник, максимальный диапазон и точность

Разработан для соответствия FCC и ETSI UWB спектральной маскировки

Напряжение питания 2,8 В до 3,6 В

Низкое энергопотребление

Скорость передачи данных 110 кбит/с, 850 кбит/с, 6,8 Мбит/с

Для приложений с высокой пропускной способностью максимальная длина пакета 1023 байт

Встроенная поддержка Mac

Поддержка двустороннего диапазона и разницы во времени

Интерфейс SPI с процессором хоста

23 мм x 13 мм x 2,9 мм 24-pin боковой слот посылка

Простота интеграции без RF дизайна

Отметьте точное расположение объектов для повышения эффективности бизнеса

Сократить расходы

Расширенный диапазон связи минимизирует требуемую в RTL инфраформу

Высокая многопутевой выцветания иммунитет

Поддерживает очень высокую плотность этикеток в RTL

Низкая стоимость для экономичных решений

Низкое энергопотребление уменьшает необходимость замены батарей и снижает стоимость жизни системы

Точная система позиционирования в реальном времени (RTL), которая использует двусторонний диапазон или схему разницы во времени на различных рынках.

Беспроводная сенсорная сеть (WSN)

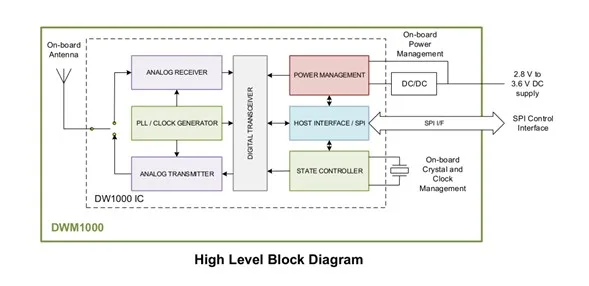

Блок-схема модуля DWM1000:
