Описание

Краткое введение в Набор для разработки системы позиционирования CCLOC

Для того, чтобы облегчить применение наиболее продвинутой сверхнизкой мощности беспроводной Радиочастотный трансивер CC1101 технологии для выполнения приложения и разработки системы позиционирования в реальном времени (RTLS), для обеспечения набора разработки системы позиционирования CCLOC. Его Превосходная производительность, выдающееся соотношение цены и производительности, имеет выдающиеся конкурентные преимущества в области Интернета вещей.

В наборе для разработки используется Самая передовая беспроводная технология ультра низкой мощности, технология обнаружения интенсивности сигнала RSSI, Технология беспроводного пробуждения WOR, Встроенный интегрированный алгоритм позиционирования в реальном времени, с высоким коэффициентом усиления, безопасность и надежность, анти-помехи РЧ схема, может использоваться непрерывно для удовлетворения промышленных и других плохих условий использования. Я могу попросить об этом. Набор для разработки имеет различные интерфейсы связи, легко отлаживать онлайн, и может быть дополнительно разработан два раза через макет покрытия макета беспроводной сети, подходит для различных вариантов решения местоположения. Модуль цепи в этом наборе использует высокую плотность и малый объем поверхностный монтаж smd, который имеет характеристики микро мощности, миниатюрности, передачи/приема на большие расстояния, и удовлетворяет потребности различных типичных сцен приложений.

Один позиционирования люкс

Этот набор для разработки включает в себя ряд программного обеспечения, оборудования и инструментов, чтобы показать, как использовать наше программное обеспечение.Технология осуществляет функцию позиционирования. Функция позиционирования включает в себя два элемента:

A) диапазон от мобильного узла (цель).

Б) расположение мобильного узла (цель).

Система позиционирования устанавливает четыре опорных узла, конкретные координаты положения четырех опорных узлов являются известными, а мобильные узлы в его диапазоне сцены расположены с помощью беспроводной связи. Опорный узел постоянно запускает радиочастотный сигнал, который описывает свое собственное местоположение; Мобильный узел принимает сигнал, получает силу принимающего сигнала (RSSI) связи между собой и каждым опорным узлом путем обнаружения и передает пакет информации об обнаружении шлюзу. Шлюз подключен к верхнему компьютеру (ПК или промышленному компьютеру), а демонстрационное программное обеспечение позиционирования выполняется на верхнем компьютере. Специфическое расположение и значение координат мобильного узла относительно опорного узла могут отображаться на интерфейсе программного обеспечения с помощью решения для позиционирования соединения, таким образом, может быть осуществлена функция позиционирования.

2. Основные особенности и функции пакета разработки

1) принимает новое поколение высокопроизводительного радиочастотного трансивера CC1101 решение на основе компании TI, в сочетании со стандартным 51 ядром STC15W204S в качестве основного чипа управления, через ряд основных функций, таких как низкое энергопотребление, соответствие RF, обнаружение RSSI, позиционирование двигателя и так далее в нашей компании, Обеспечение экономичного позиционирования.

2) мощность каждого узла может управляться независимо. Основные функциональные интерфейсы ввода-вывода-все вызваны, удобны для функциональной отладки, оценки тестирования и разработки продукта, и могут использоваться в качестве самостоятельных модулей или системной интеграции, чтобы быстро вкладывать средства в инженерное развитие.

3) опорный узел и мобильный узел работают при низком энергопотреблении, батарею удобно заменить и время работы долгое.

4) сочетая точное позиционирование (режим координат) с позиционированием на уровне региона (восприятие диапазона), лучший метод определения местоположения выбирается автоматически, и эффект позиционирования отображается графически.

5) Усовершенствованный алгоритм обнаружения интенсивности и определения местоположения используется для точного позиционирования в реальном времени, с лучшей точностью до 1 метра.

6) при условии, что среда особенно сложна и условия ограничены, она может по-прежнему найти восприятие диапазона и блокировку азимута цели на уровне региона.

7) поддерживает расположение опорных узлов для поддержки обнаружения интенсивности сигнала RSSI и преобразования диапазона для опорных узлов.

8) Поддержка карты импорта, свободное увеличение и определение местоположения сцены, а также просмотр местоположения в нескольких деталях разрешения.

9) данные могут автоматически записываться и храниться в режиме реального времени.

10) Поддержка одновременной локализации нескольких мобильных узлов с максимальным количеством поддержки до 65536.

11) исходный код системы позиционирования, демонстрационное программное обеспечение компьютера хоста и справочный план системы позиционирования прилагаются для облегчения пользователя для выполнения двух разработки или интеграции системы.

12) мы можем дополнительно разработать две разработки в нижней части нашего исходного кода, расширить область местоположения и установить несколько единиц местоположения для достижения широкого диапазона покрытия местоположения.

3. Технические параметры

1) Источник питания: шлюз DC5V источник питания (USB);

Опорный узел DC3V источник питания (батарейный блок)

Мобильный узел DC3V источник питания (батарейный блок)

2) энергопотребление: опорный узел и мобильный узел <29 мА (Максимальная передача 10 дБм)/1 мА (режим ожидания или спящий режим)

Шлюз узел <29mA

3) Рабочая частота: ISM диапазон 433 МГц

4) Режим работы: точное позиционирование (режим координат) или местное позиционирование (восприятие диапазона).

5) расположение: место с одним местоположением не более 200*200 метров.

6) интервал обновления позиционирования (цикл): от 1 секунды до 10 секунд, автоматическая адаптация.

7) Емкость системы: единичный блок местоположения (обычно 50 м * 50 м) с максимальной емкостью 65536 мобильных узлов.

8) шлюз и верхний компьютерный интерфейс связи: USB (Протокол последовательного порта)

9) узел позиционирования (цель) Мобильная скорость: максимальная 200 км/ч

10) Рабочая температура системы:-40 ~ + 85 C

11) размер изделия:

Шлюз: 120 мм * 11 мм (длина * ширина)

Ссылка/мобильный узел: 100 мм * 30 мм (длина * ширина)

Описание структуры и интерфейса двух систем

1. Структура эталонного/мобильного узла модуль макетной платы

1,1Функциональный введение

Опорный узел и мобильный узел используют rf-решение на основе CC1101, а интерфейсный адаптер используется для извлечения средств отладки. Интерфейсная плата переключателя использует STC15W204S в качестве основного чипа управления, его стандартное ядро 51 поддерживает интегрированную среду разработки Keil, высокоскоростной цикл инструкции 1 T, внутренний осциллятор и цепь сброса, широкий диапазон напряжения 2,4 ~ 5,5 В, 4k-байт флэш-памяти и 256 байт SRAM. Модуль узла промышленного класса, высокопроизводительный дизайн, профессиональное качество, бортовой микро патч-устройство, широкий диапазон температур, стабильный и надежный.

Мощность узла может управляться независимо. С интерфейсом программирования Прошивка может быть загружена напрямую. Все основные функциональные интерфейсы ввода-вывода, и отладка функций, оценка тестирования и разработка продукта удобны. Он интегрирован в комплект разработки системы позиционирования нашей компании, и может быть быстро положен в инженерное развитие.

Узлы в основном состоят из модуля CC1101 и интерфейсной платы адаптера. Как показано на следующем рисунке:

A) питание предоставляется через батарейный блок, и справочный/мобильный узел может использоваться независимо.

B) все интерфейсные ресурсы ввода-вывода на чипе платы разработки узлов приведены для отладки и разработки.

C) есть 2 светодиодный свет и 2 кнопки на макетная плата, который может испытать и разработки I/O вход и выход функции.

D) макетная плата предоставляет интерфейс загрузки, использует IO для отладки TXD-RXD-GND pin в интерфейсе разработки и загружает прошивку непосредственно через последовательный порт ttl.

1,2Отладки развития ресурс Описание

Контакты интерфейса на узле задаются следующим образом:

A) ввода-вывода ресурсы

Достаточный интерфейс разработки отладки IO.

B) эмуляция загрузки i-ресурсов интерфейса отладки

Отладоьте TXD-RXD-GND pin в интерфейсе разработки IO и загрузите его непосредственно через последовательный порт ttl.

1,3Параметры технических параметров

Технические параметры узла следующие:

2. Описание структуры узла шлюза

Узел шлюза принимает РЧ-решение на основе CC1101, и отладочные ресурсы с платой адаптера интерфейса. Интерфейсная плата переключателя использует STC15W204S в качестве основного чипа управления, его стандартное ядро 51 поддерживает интегрированную среду разработки Keil, высокоскоростной цикл инструкции 1 T, внутренний осциллятор и цепь сброса, широкий диапазон напряжения 2,4 ~ 5,5 В, 4k-байт флэш-памяти и 256 байт SRAM.

Шлюзовые узлы поддерживают загрузку режима ISP, в сочетании с бортовой USB-UART схемой преобразования, могут непосредственно завершить процесс загрузки.

Узел шлюза состоит из интерфейсной платы адаптера и радиочастотного модуля CC1101.

3. Узел операции

(1) Шлюз может собрать информацию мобильного узла.

(2) Мобильные узлы связываются с опорными узлами для определения уровня принимаемого сигнала RSSI.

(3) Шлюз может считывать всю информацию о мобильном узле в диапазоне излучения антенны.

Быстрое строительство трех систем позиционирования

Демонстрационное программное обеспечение системы позиционирования-это CCLocDemo.exe, который находится в папки данных разработки пользователя.

Конкретные этапы работы демонстрационного программного обеспечения:

1. Справочный узел подготовки

Четыре опорных узла 1, 2, 3, 4 размещаются в соответствии с порядком направления и соответствуют координатам, разработанным в фактическом случае.

После завершения работы дисплея опорные узлы загружаются в батарею для завершения включения питания.

?

2. Подготовка мобильных узлов

Мобильный узел загружен в кнопочный аккумулятор. После включения питания узел начнет работать.

3. Подключение ПК/верхнего компьютера

Убедитесь, что связь между reader и PC/host является нормальной.

Использование режима связи USB, т. Е. Использование последовательного порта к USB линии для подключения шлюза RS232 последовательный порт и usb-интерфейс хост-компьютера, и реализации виртуального последовательного порта связи USB к RS232.

Для подключения ПК к узлу шлюза требуется драйвер USB/последовательного порта на ПК. Подключите фиксированный узел и компьютер с помощью USB линии, компьютер подает запрос «найти USB устройство», затем запрос на установку драйвера. (каталог, в котором расположен драйвер: gateway node drive) установите драйвер, пока отчет Windows не сможет использовать устройство. Откройте Менеджер устройств для Windows, вы можете увидеть в "port (COM и LPT)": Silicon Labs CP210x USB to UART Bridge (COMx), где COMx-номер порта, запомните номер, чтобы при использовании последовательного терминала был установлен соответствующий порт. Если значение X превышает 16, щелкните правой кнопкой мыши на устройстве, откройте окно свойства, нажмите кнопку «дополнительно» на закладке «настройки порта», и измените номер порта на 1 до 20.

4. Проверка подключения системы

После питания опорного узла, мобильного узла и шлюза необходимо сделать тест на соединение на уровне системы, чтобы обеспечить нормальное соединение тестовой системы.

Нажмите и отпустите ключ S1 на мобильном узле и посмотрите светильник LED1 на узле. В этот момент мобильный узел начинает поиск других узлов в системе и подождите несколько секунд (после завершения поиска) LED1 будет отключен. Затем нажмите клавишу S2 на мобильном узле и посмотрите светильник LED2 на узле. В это время система начинает входить в процесс позиционирования, когда лампа LED2 мобильного узла медленно мерцает попеременно, и четыре опорных узла LED1 огни мерцают медленно попеременно.

После завершения вышеуказанного тестирования системы, вы можете выполнить программное обеспечение определения местоположения.

5. Запуск демонстрационного программного обеспечения позиционирования

После установки выполните демонстрационное программное обеспечение CCLocDemo на ПК.

5,1Система настройки параметров

В поле «Параметры» в левом верхней части интерфейса программного обеспечения заполните соответствующие параметры.

А) количество мобильных узлов.

B) Калибровка радиочастот: параметры радиочастот A, N. Специальный метод калибровки показан в следующей части. В этот момент, исходное значение следующего рисунка может быть по умолчанию.

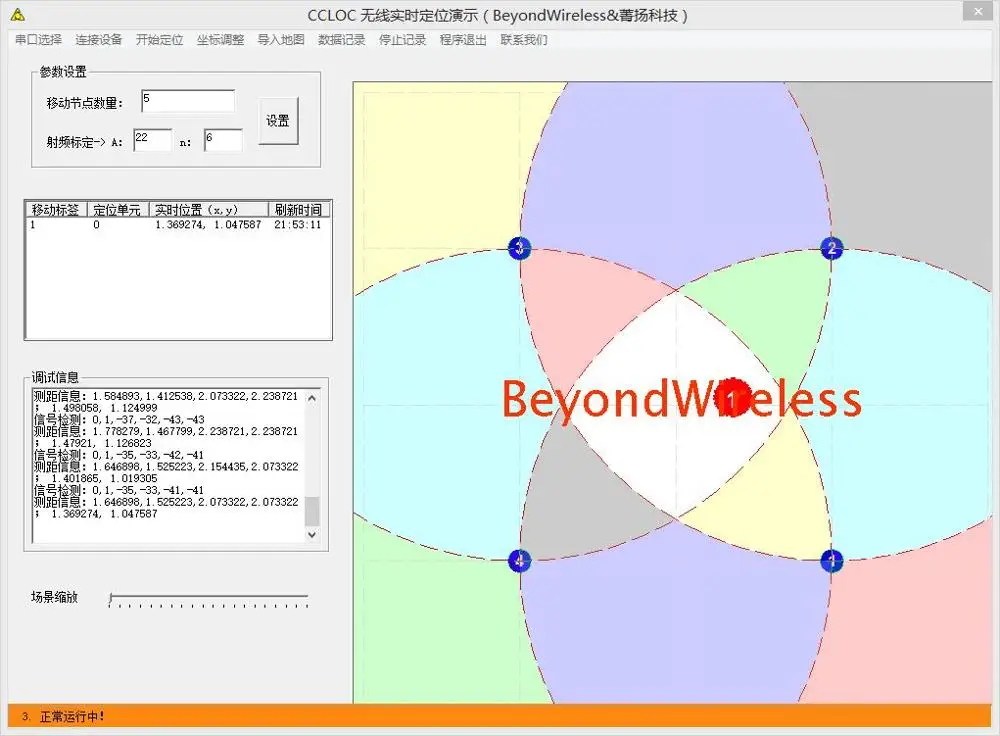

При заполнении параметров нажмите кнопку «настройки», и соответствующая информация появится на нижней панели окна интерфейса программного обеспечения. "1. Конфигурация параметров успешно!"

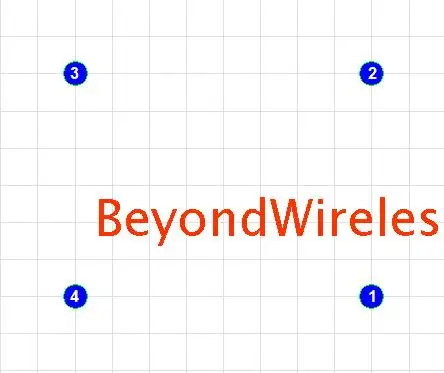

4 синих точки в окошке представляют собой 4 опорных узла. Расстояние между серыми линиями сетки составляет 1 метр.

5,2Выберите последовательный порт-устройство подключения

В соответствии с серийным номером, генерируемым установкой USB/последовательного драйвера, нажмите в меню выбора серийного номера окна, чтобы установить серийный номер.

Выберите Меню «Подключение устройства». Если серийный номер установлен неправильно или аппаратное соединение неправильное, появится одно из следующих сообщений об ошибках:

Если вы можете подключить узел шлюза нормально, появится следующее окно. Нижняя Планка также будет иметь соответствующую оперативную информацию, "1. Подключен!"

5,3Координация регулировки

Узел ссылки “”

Индивидуально.

5,4

“”.

«». Мобильный узел.

5 RSSI

5,5

“***” Индивидуал 1 ~ 4RSSIAn “”

5,6Импорт карта

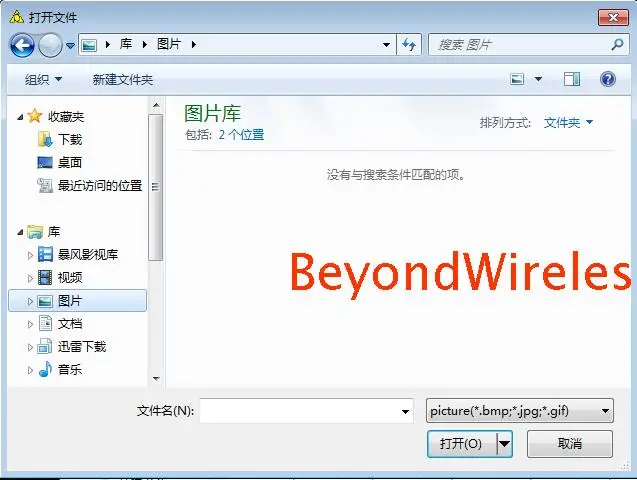

Если вам необходимо импортировать карту, чтобы лучше следить за расположением, нажмите на меню импортировать карту и введите следующее окно для ввода имени файла записи:

После выбора файла карты (BMP, JPG или GIF трех типов) нажмите кнопку «открыть», чтобы отобразить перевернутую карту в интерфейсе.

5,7Зум вид

Если вам нужно увеличить изображение сцены и воплотить изображение местоположения в различных деталях разрешения, вы можете масштабировать колонку «сцена» ниже левой стороны интерфейсной формы, и проведите ползунок мышью, чтобы увеличить или уменьшить расположение сцены.

5,8Одновременное расположение нескольких мобильных узлов

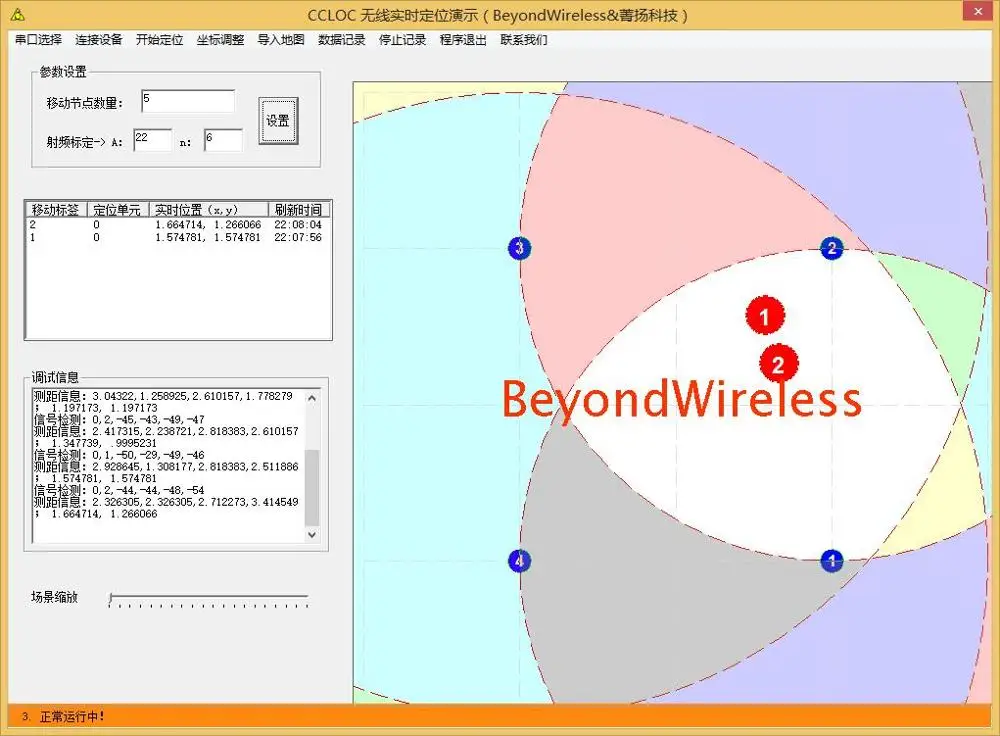

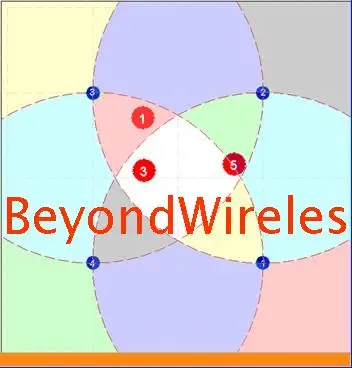

Система позиционирования полностью поддерживает одновременную локализацию нескольких мобильных узлов и осуществляет отображение графической сцены. Обратите внимание, что количество мобильных узлов в настройках параметров больше, чем все номера ID мобильного узла в сцене.

5,9Информация записи

Если вам необходимо записывать информацию о диапазоне и позиционировании, выберите меню «запись данных» и введите имя файла записи в нижней части окна.

После ввода имени файла, программное обеспечение автоматически записывает фиксированные координаты узла, время в диапазоне, значение в диапазоне, результаты позиционирования и другую информацию до нажатия кнопки «остановить запись».
