Описание
Модель: BT-580

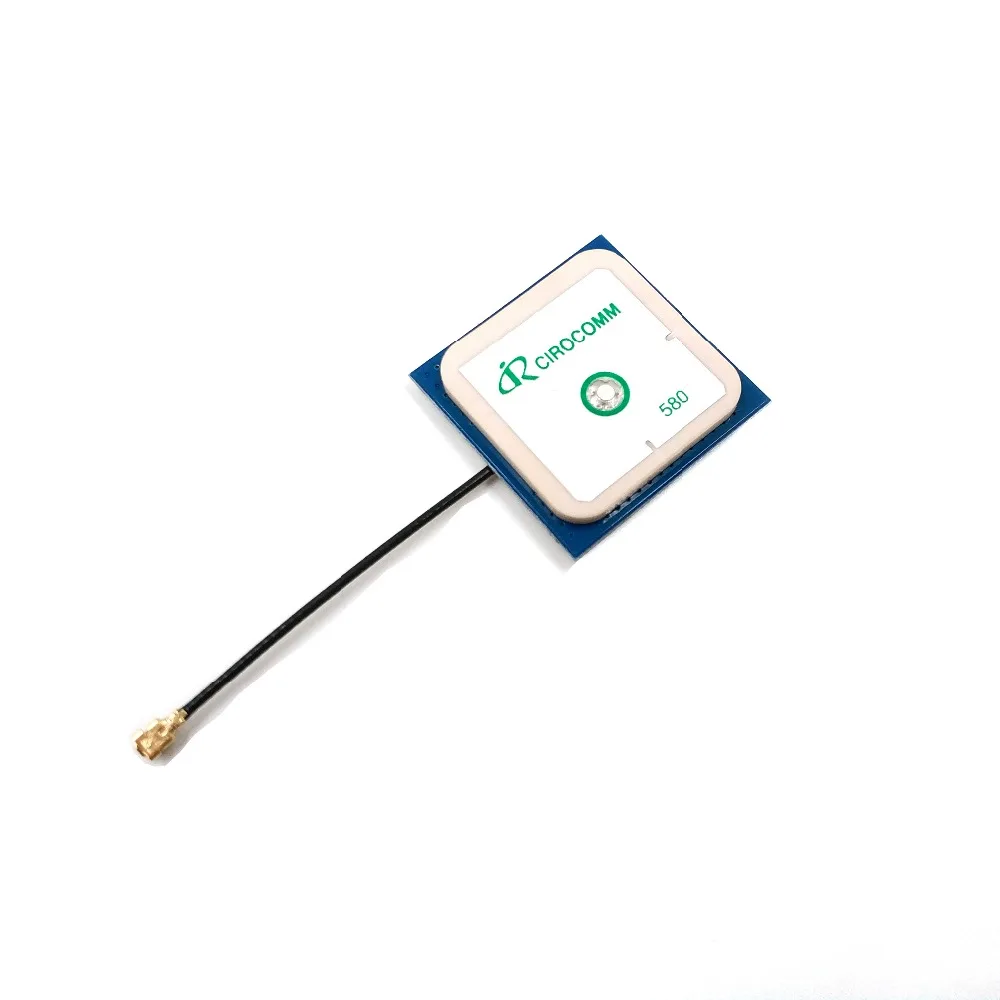

Антенна gps использует керамическую антенну CIROCOMM, которая является известным крупным предприятием в Тайване, китае. Антенна протестирована на 50 Ом Сопротивление соответствия, и ее уровень шума меньше, чем 1,0 дБм. Отличное качество изготовления. Многие клиенты с хорошей производительностью приема антенны могут выбрать этот вид антенны.
Таблица параметров:
1. Характеристики керамической антенны
| Предмет | Параметры |
| Ассортимент частота приема | Gps L1: 1575,42 МГц |
| Коэффициент усиления на Зенит | 3.0dBi |
| Выход КСВН | <1,5 |
| Impendance | 50Ω |
| Группа Ширина | ± 10 МГц |
| Поляризации | RHCP |
| Ось соотношение | <3dB |
| Горизонтальный угол охвата | 360 ° |
| Частота Температура коэффициент | 0±10 |
2. LNA Параметры
| Предмет | Параметры |
| LNA усиления | 33dB |
| Шум рисунок | <1,8 дБ (только LNA) |
| Выход КСВН | <1,5 |
| Выход Полное сопротивление | 50Ω |
| Пропускания пульсации | ±1. 0 дБ (только LNA) |
| Поставка Напряжение | 2,8-5,0 в |
| Потребляемый ток | ≤20мa |
3. Рабочая среда
| Предмет | Параметры |
| Оперативный Температура | -40 ℃-+ 85 ℃ |
| Для хранения Температура | -40 ℃-+ 85 ℃ |
| Влажный градусов | 40%-95% |
4. Конструктивные особенности
| Предмет | Параметры |
| Размер | 28*28*5 мм |
| Антенна Размеры | 25*25*2 мм |
| Вес | ≤ 10g |
| Разъем | IPEX |
| Кабель | 1,13 Кабель |
| Длина | 5 см |
Изображение:
Его получение спутникового сигнала CNR, как показано на рисунке. Его максимальный сигнал CNR может достигать 50dbm.
Характеристики
- Бренд
- BEITIAN
- Название Модели
- BT-580
- Тип GPS
- Приёмник и антенна
- size
- 28*28*5mm
- cable length
- 5.0cm
- gain
- 30dbm
- connector
- IPEX
- frequency
- GPS L1 1575.42MHZ
