Описание

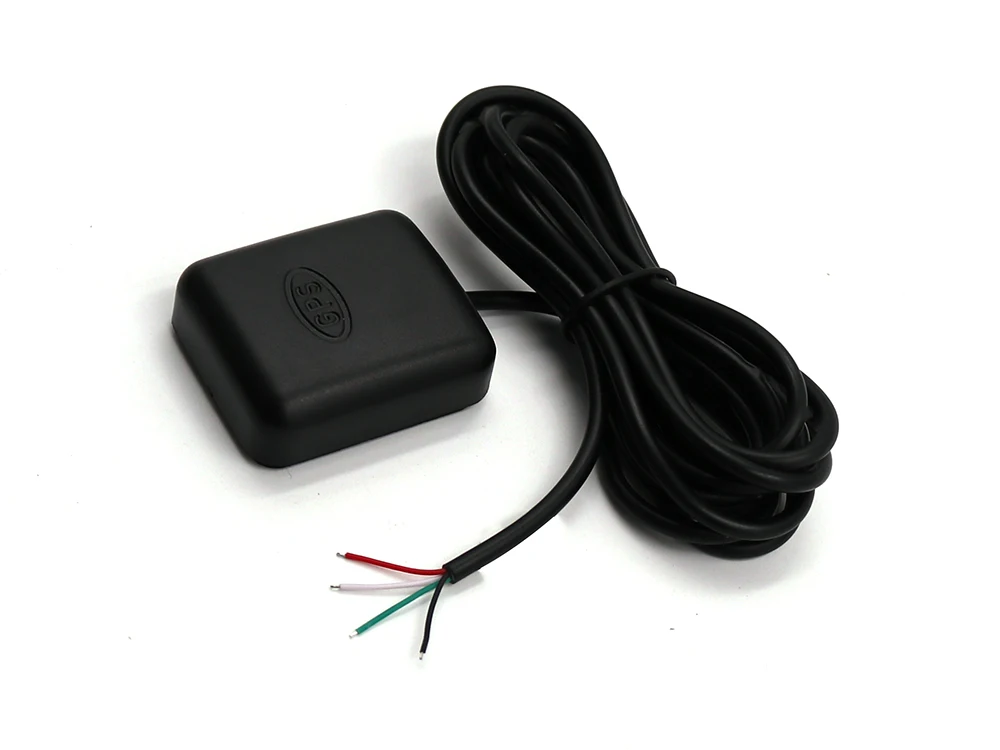

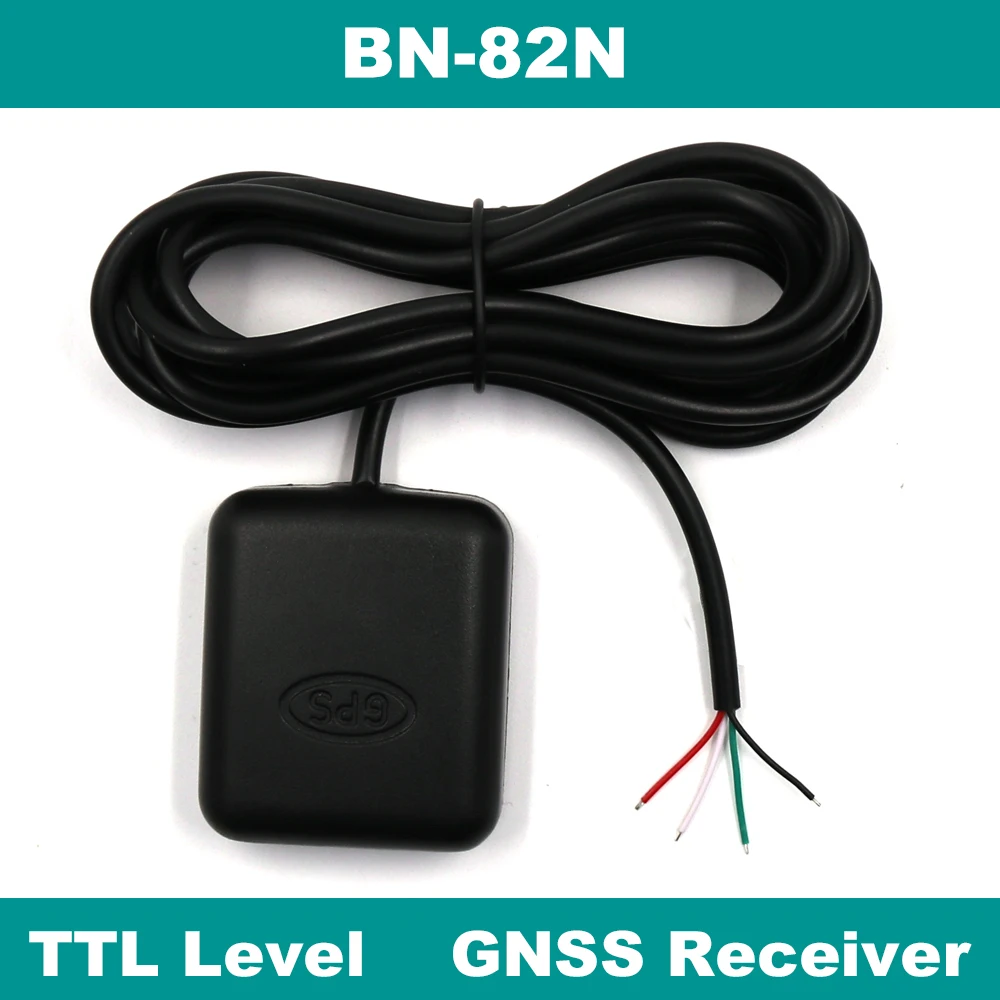

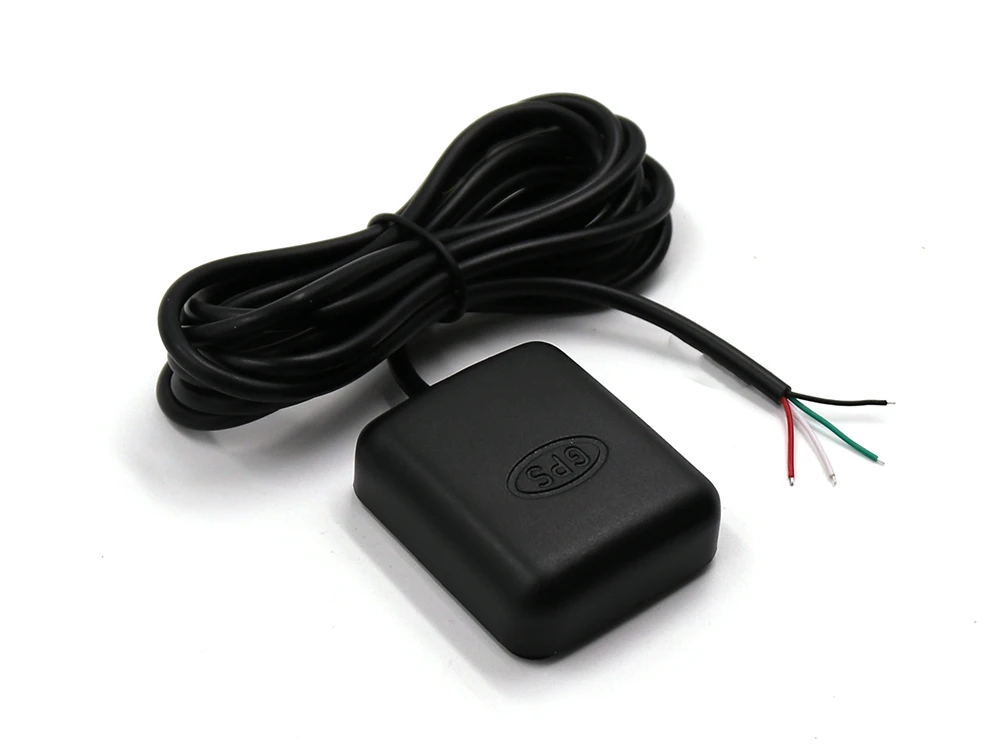

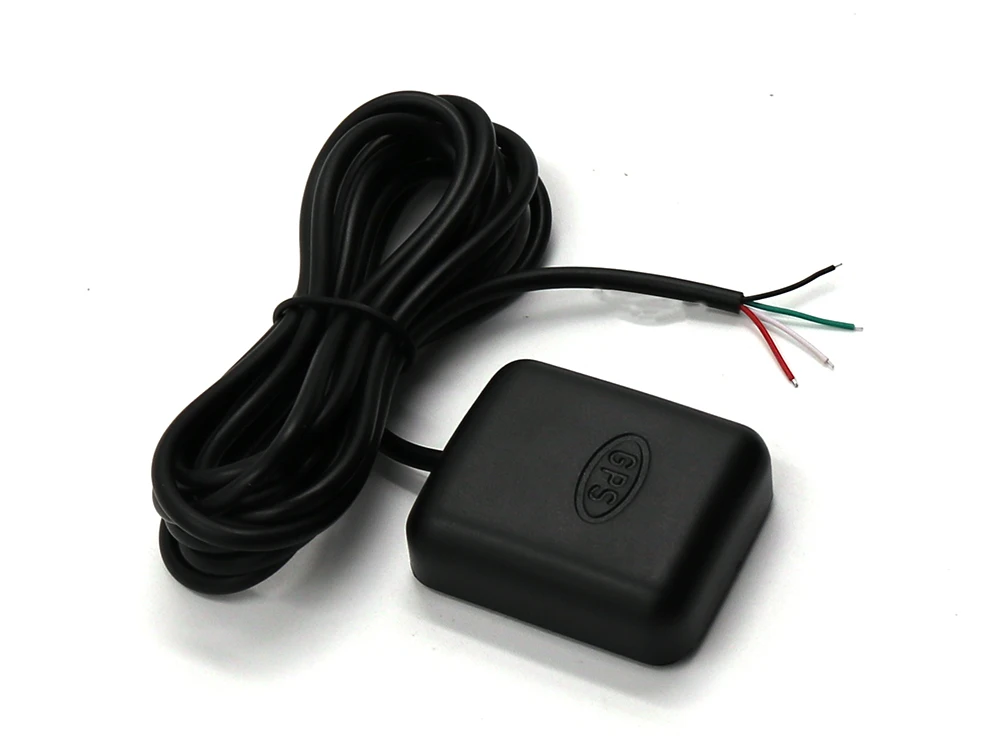

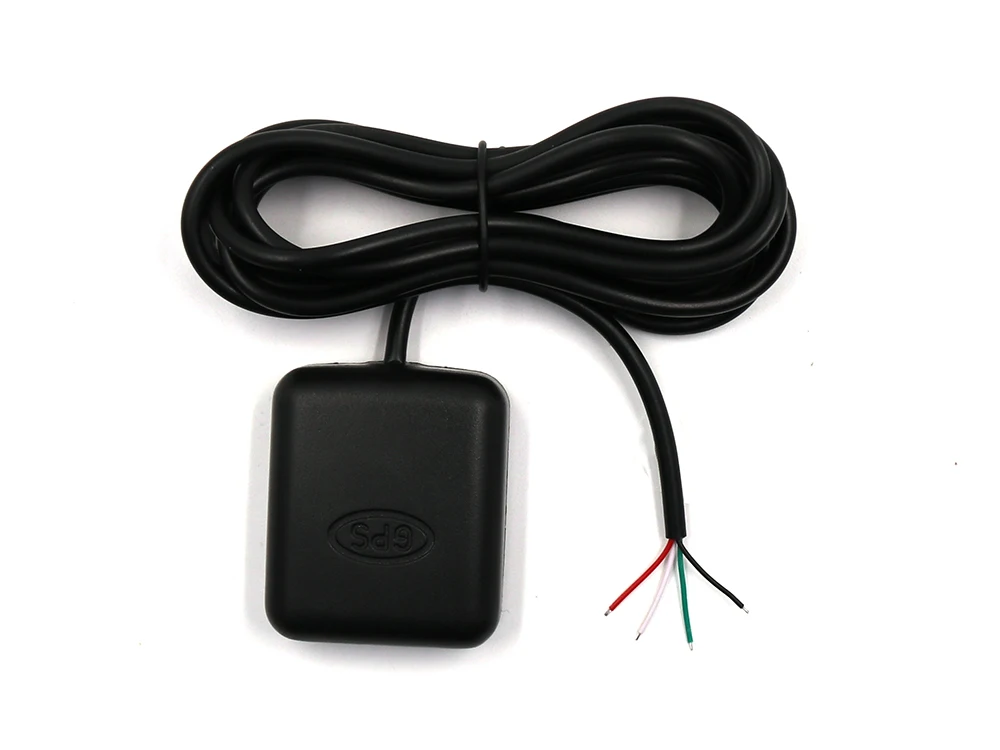

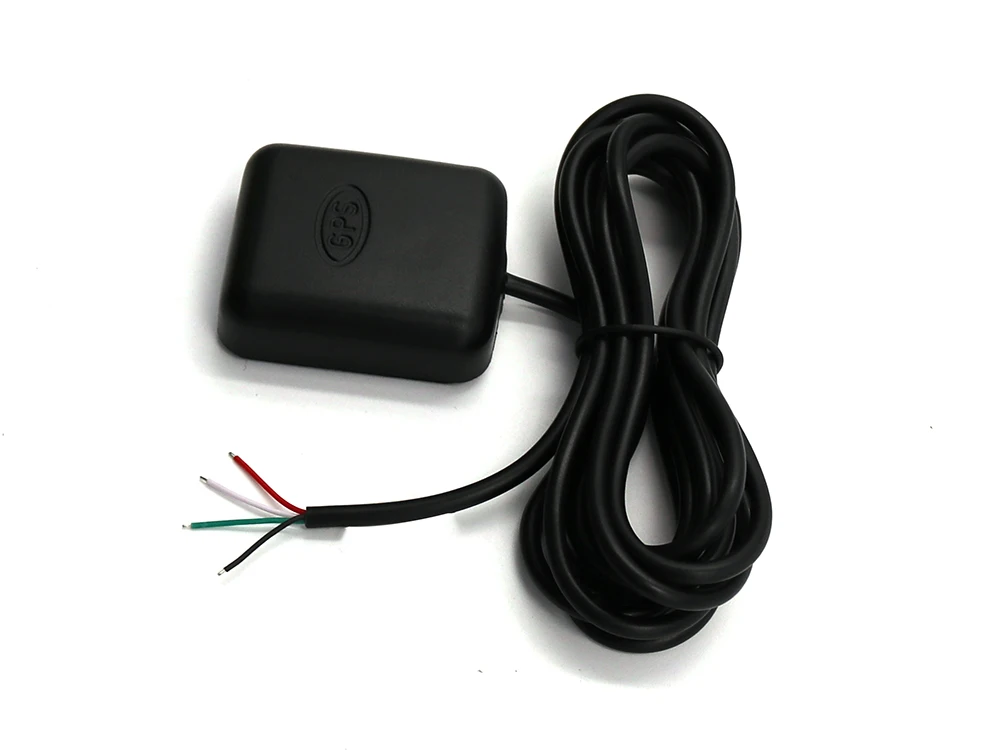

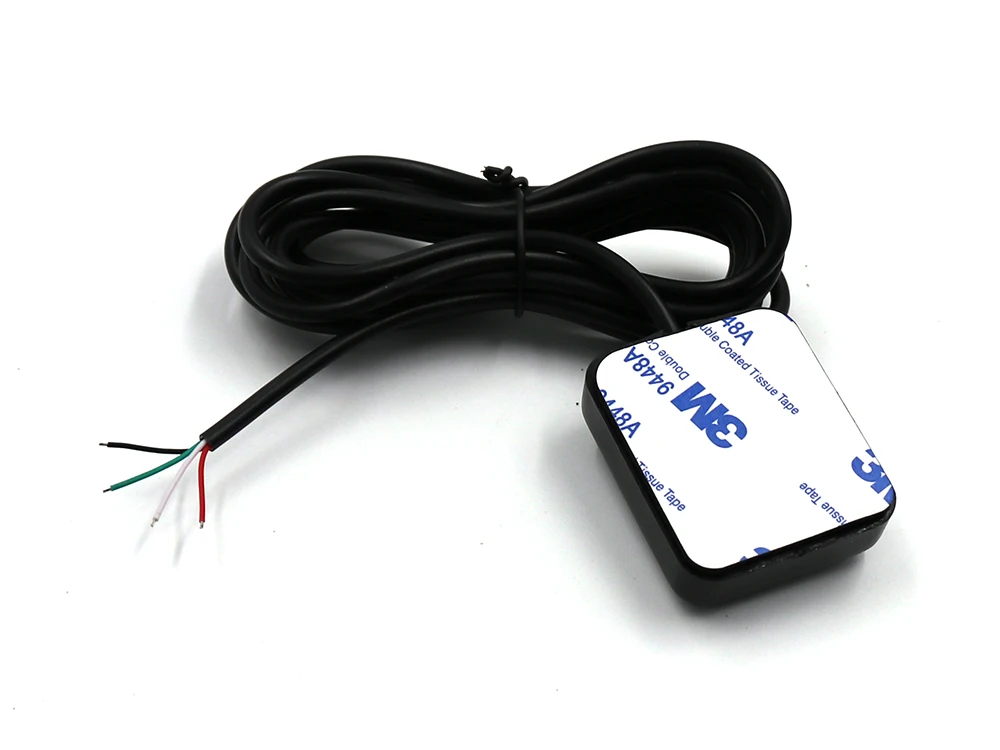

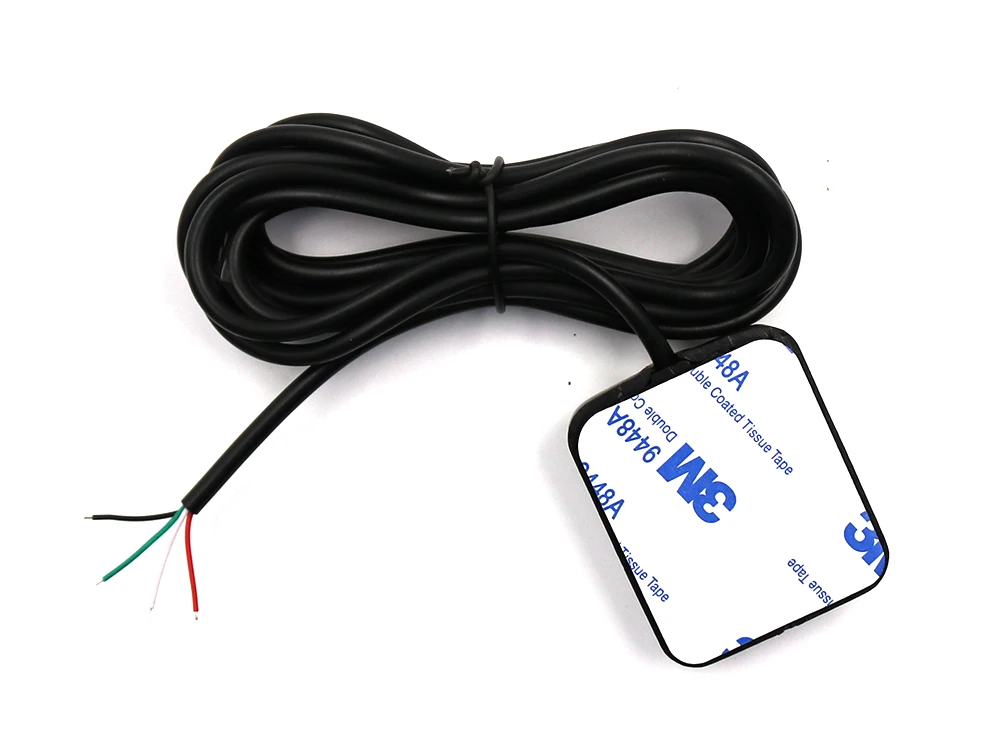

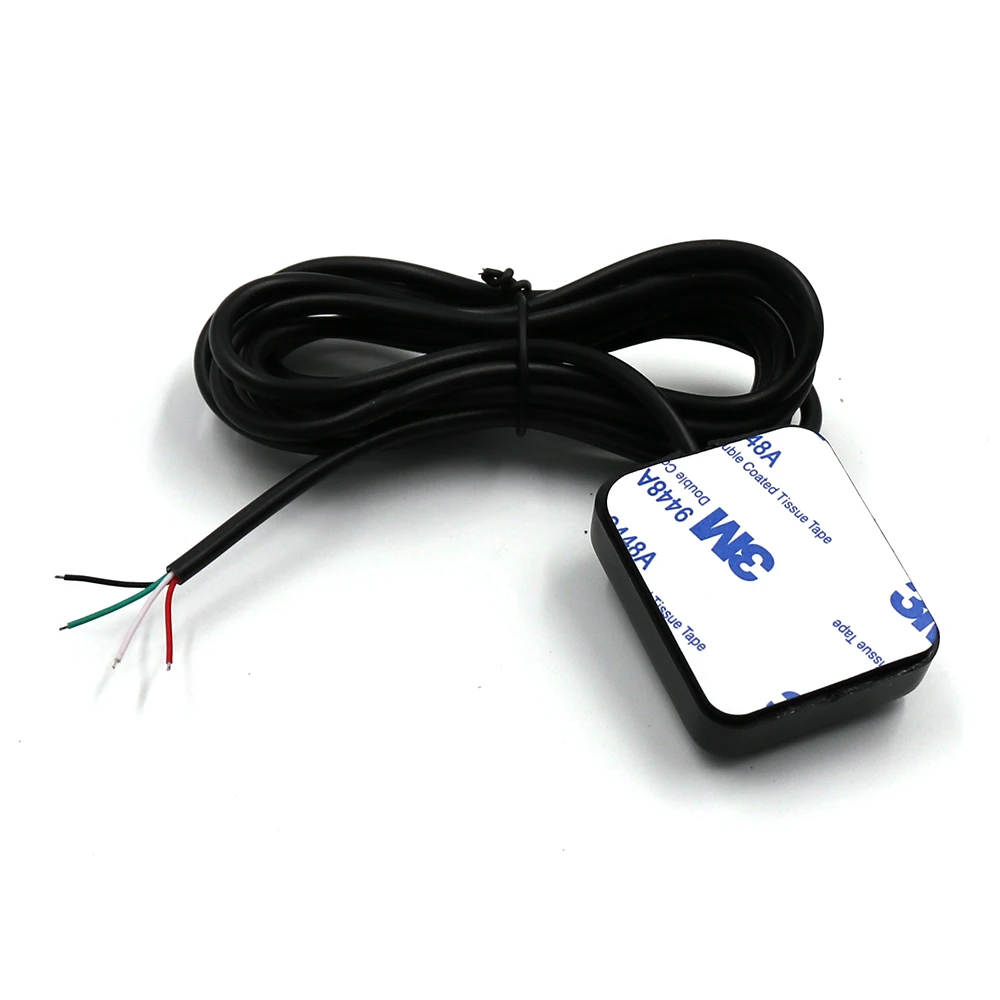

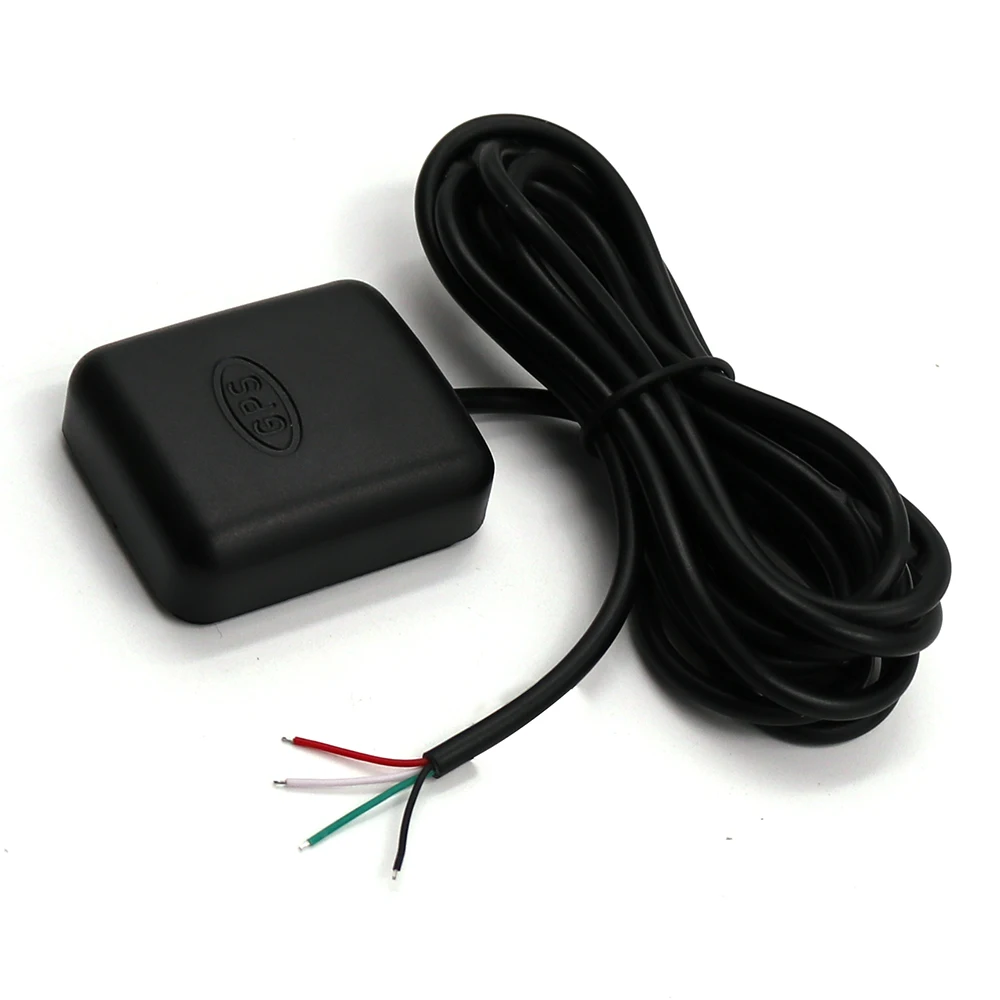

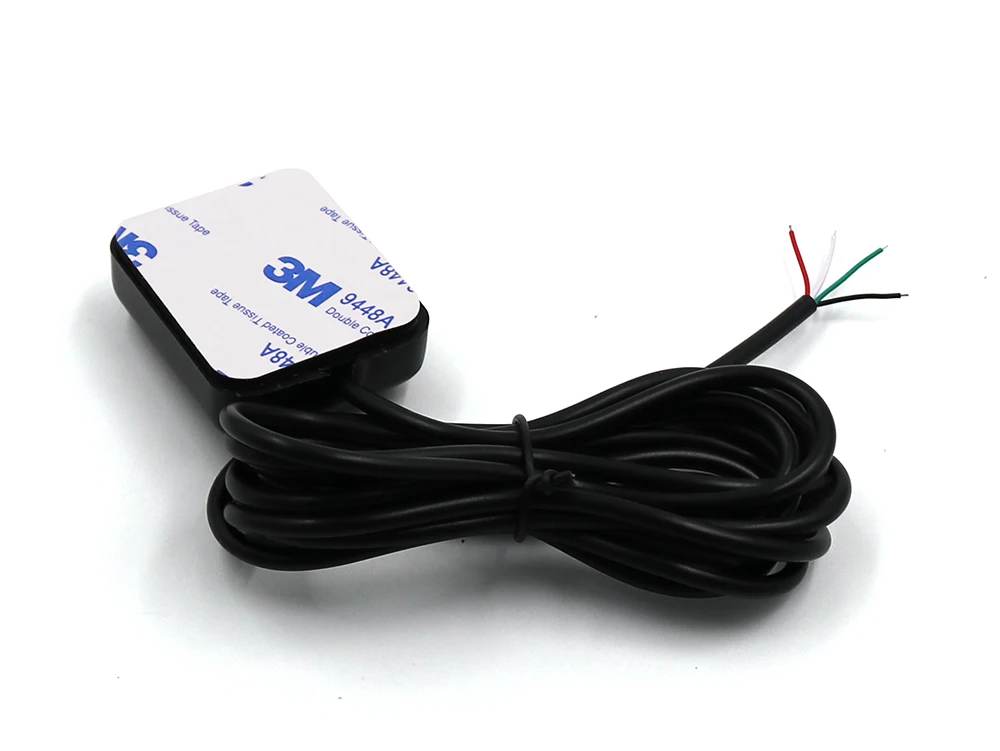

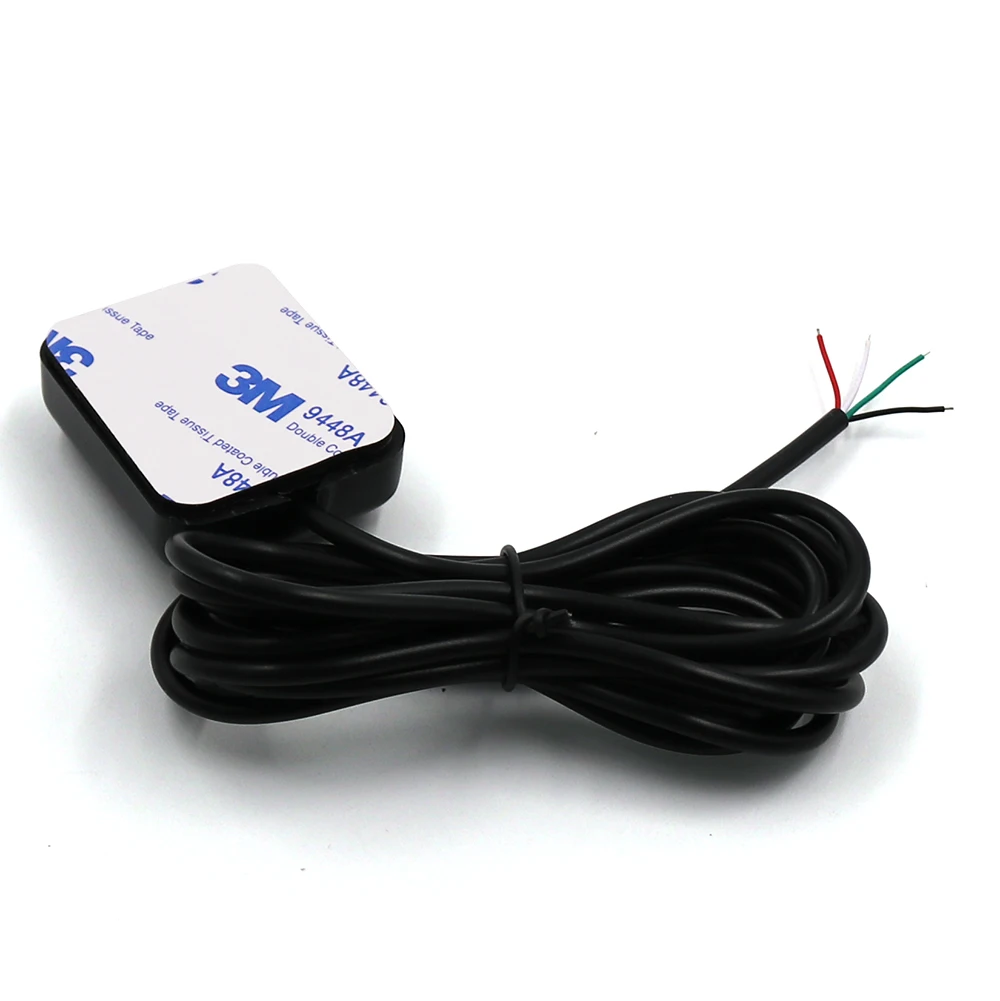

4 кабеля: красный VCC, зеленый RX, белый TX, черный GND, водонепроницаемый, двойной gps + глонасс приемник, BN-82N
Особенности:

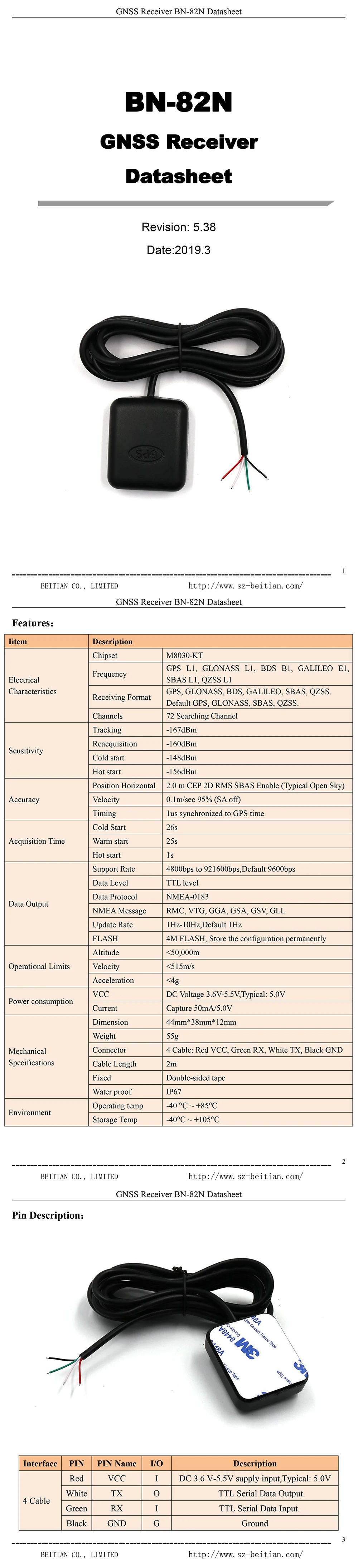

| Iitem | Описание продукта: | |
| Электрические характеристики | Чипсет | M8030-KT |
| Частота | Gps L1, GLONASS L1, BDS B1, GALILEO E1, SBAS L1, QZSS L1 | |
| Формат приема | Gps, ГЛОНАСС, BDS, GALILEO, SBAS, QZSS. По умолчанию gps, ГЛОНАСС, SBAS, QZSS. | |
| Каналы | 72 поиск канала | |
| Чувствительность | Отслеживания | -167dBm |
| Повторного приобретения | -160dBm | |
| Холодный старт | -148dBm | |
| Быстрый запуск | -156dBm | |
| Точность | Положение по горизонтали | 2,0 m CEP 2D RMS SBAS Enable (типичное открытое небо) |
| Равных угловых скоростей | 0,1 м/сек 95% (SA off) | |
| Сроки | 1us синхронизируется с gps временем | |
| Время приема | Холодный старт | 26 s |
| Теплый старт | 25 s | |
| Быстрый запуск | 1 s | |
| Данные Выход | Поддержка скорость | 4800bps к 921600bps, по умолчанию 9600bps |
| Данных уровня | Ttl уровня | |
| Протокол передачи данных | NMEA-0183 | |
| NMEA сообщение | RMC, VTG, GGA, GSA, GSV, GLL | |
| Частота обновления | 1 гц-10 гц, по умолчанию 1 гц | |
| Флэш-память | 4 M FLASH, храните конфигурацию постоянно | |
| Рабочие пределы | Высота над уровнем моря | <50000 м |
| Равных угловых скоростей | <515 м/с | |
| Ускорение | <4g | |
| Мощность потребления | VCC | Напряжение постоянного тока 3,6 V-5,5 V, типичное: 5,0 V |
| В настоящее время | Захват 50 мА/5,0 в | |
| Механический Технические характеристики | Измерение | 44 мм * 38 мм * 12 мм |
| Вес | 55 г | |
| Разъем | 4 кабеля: Красный VCC, зеленый RX, белый TX, Черный GND | |
| Кабель Длина | 2 м | |

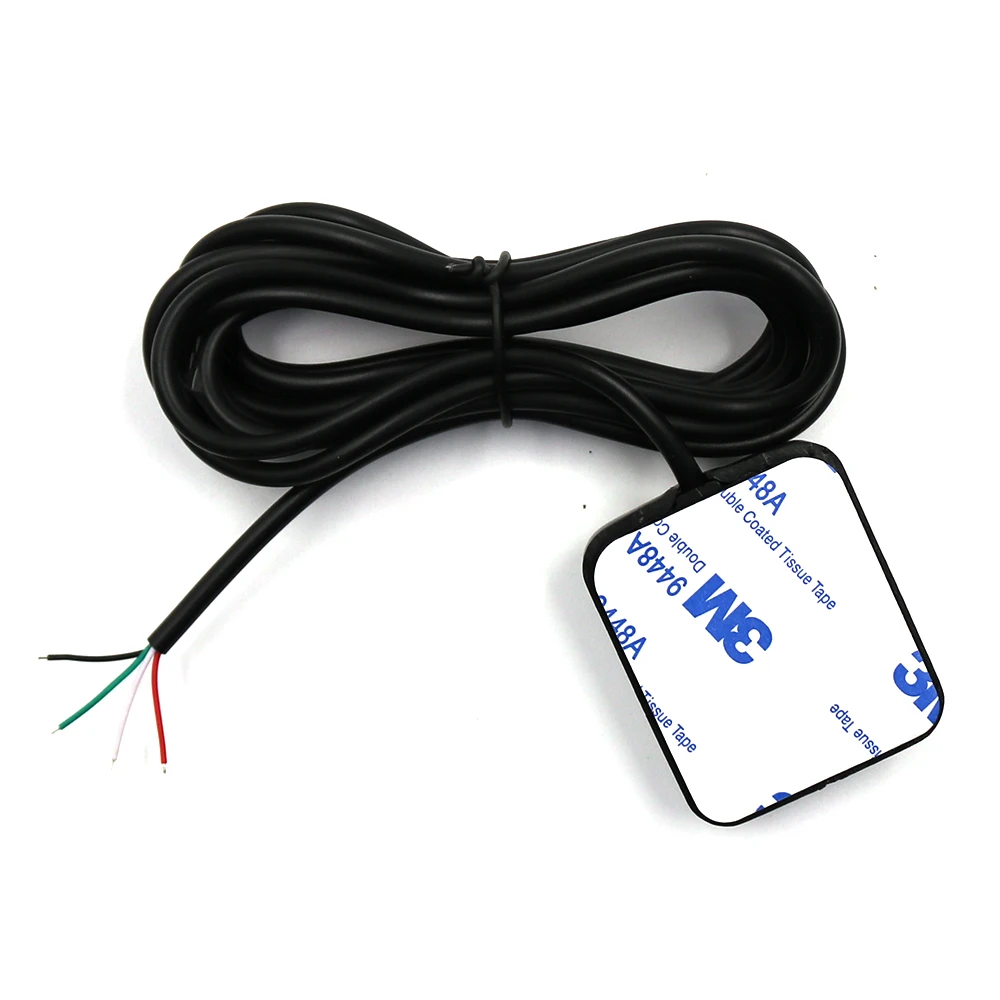

| Фиксированный | Двухсторонний скотч | |
| Защита от влаги | IP67 | |
| Защита окружающей среды | Рабочая температура | -40 °C ~ + 85 °C |
| Температура хранения | -40 °C ~ + 105 °C | |
Описание контакта:
| Интерфейс | PIN-код | Именной | I/O | Описание продукта: |
| 4 кабель | Красный | VCC | Я | Входное напряжение питания 3,6-5,5 В постоянного тока, типичное: 5,0 в |
| Белый | TX | O | Ttl последовательный вывод данных. | |
| Зеленый | RX | Я | Ввод последовательных данных ttl. | |
| Черный | GND | G | Заземления |
1 шт. BN-82N gps глонасс приемник
Характеристики
- Бренд
- BEITIAN
- Название Модели
- BN-82N
- Тип GPS
- Приёмник и антенна
- Chipset
- M8030-KT
- Receiving Format
- Default GPS,GLONASS,SBAS
- Support Rate
- Default 9600bps
- Data Level
- TTL level
- NMEA Message
- RMC,VTG,GGA,GSA,GSV,GLL
- Update Rate
- Default 1Hz
- FLASH
- 4M FLASH,Store the configuration permanently
- VCC
- Typical:5.0V
- Dimension
- 44mm*38mm*12mm
- Connector
- 4 Cable: Red VCC, Green RX, White TX, Black GND
- Cable Length
- 2.0m
- FIXED
- Double-sided tape
