Описание
Betagear активная направленная антенна UA874 US UHF беспроводная антенна Встроенный усилитель (470-950 МГц) для uhf беспроводного микрофона
Индекс технологии активной направленной антенны:
Антенна Типа бревенчатая дипольная антенна
Частотный диапазон RF 470-950 МГц
Рабочее напряжение 10 В постоянного тока
Импеданс 50Ω
Тип разъёма кабель BNC
Коэффициент усиления антенны 7.5dBi
Изображения:

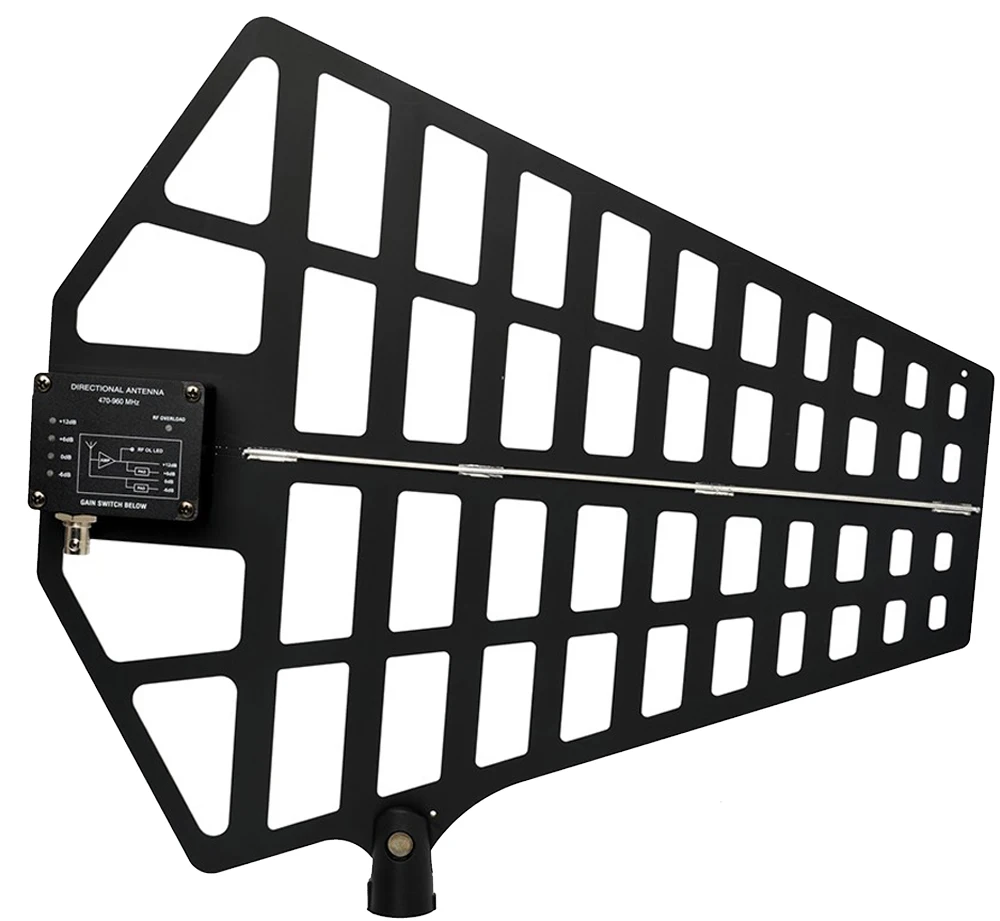

Активный направленная антенна UA874
1. Продукция Особенности
Активная направленная антенна использует логарифмический массив, чтобы обеспечить Улучшенный прием при направлении в желаемую область покрытия. Встроенный усилитель
И четыре настройки усиления компенсируют различные степени сигнала коаксиального кабеля
Потери. Малошумный усилитель сигнала компенсирует потерю вставки в коаксиальном кабеле.
2. Товары Установка
Подключите антенну к приемнику или распределительной системе с помощью кабелей
Данный (или любой 50 Ом, коаксиальный кабель с низкой потерей).
Антенна работает только с приемниками или распределительными системами, которые обеспечивают
10-15 В постоянного тока смещение.
Понизьте коэффициент усиления для коротких кабельных пробежек или Увеличьте коэффициент усиления для более длинных пробежек.
Обратите внимание, что качество кабеля, а не только длина, Способствует потере сигнала.

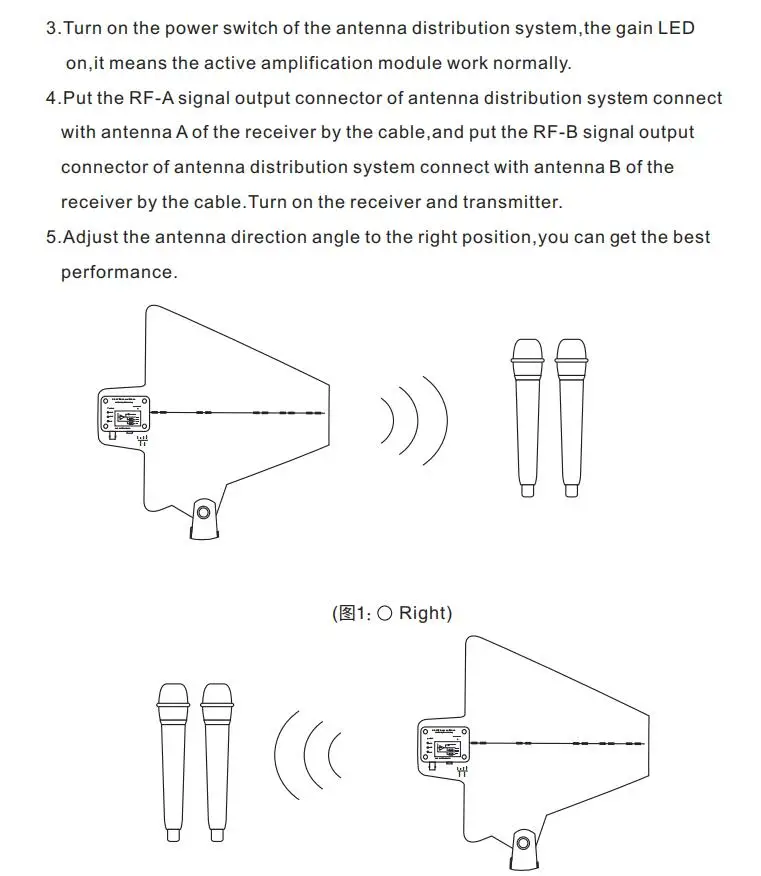

Направьте антенну в предполагаемую область покрытия.

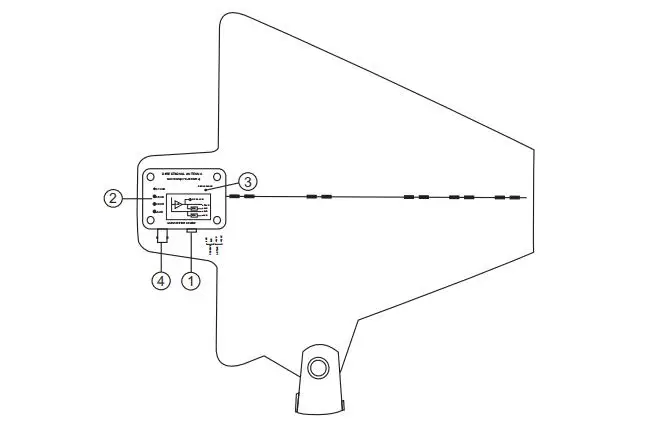

3. Продукт может использоваться

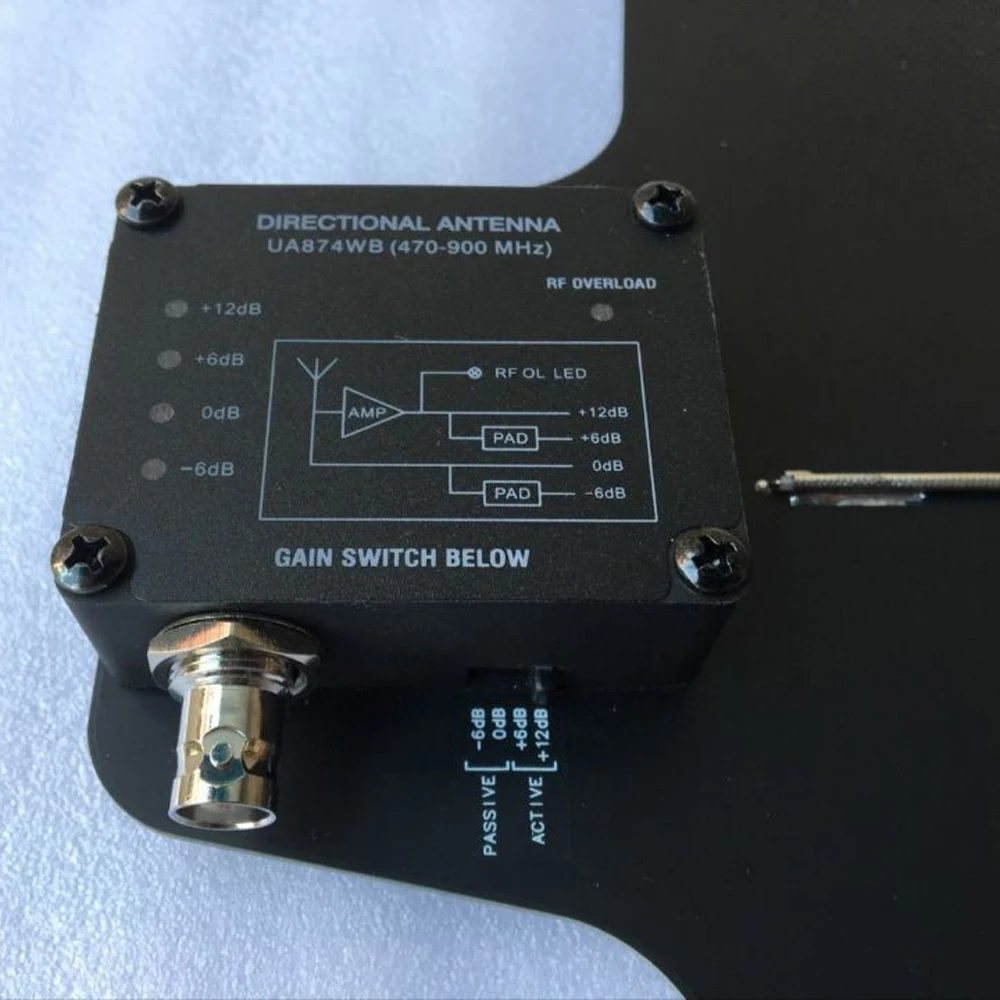

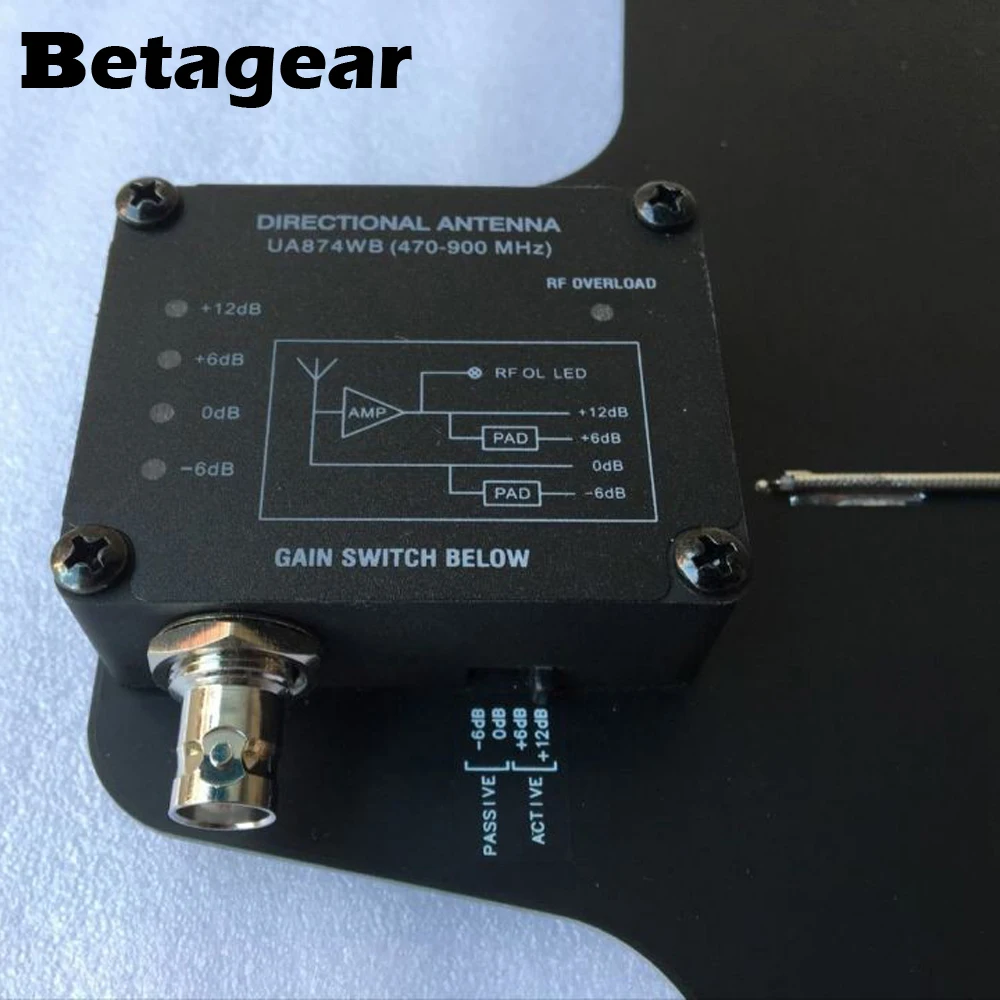

1. Переключатель усиления

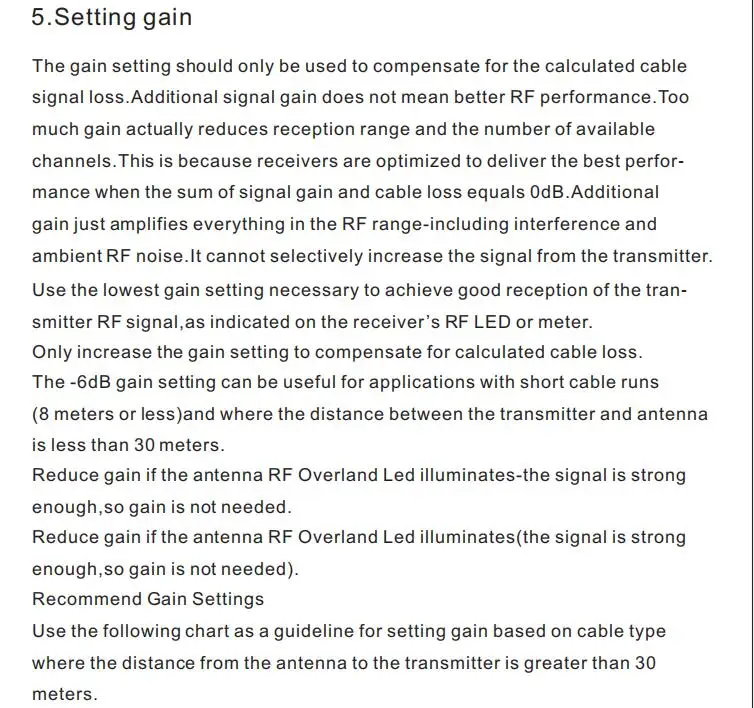

Отрегулируйте Четырехпозиционный Переключатель усиления, чтобы компенсировать рассчитанный кабель
Потери, в зависимости от длины и типа кабеля.
2. Светодиодный режим усиления
Показывает текущее значение переключателя усиления.
3. Радиочастотный светодиодный перегрузки
Показывает сильный ВЧ-сигнал, который перегружает антенный усилитель, который
Приводит к искажению или низкой производительности. Увеличьте расстояние между
Антенна и передатчик, или Опустите настройку усиления антенны.
Примечание: светодиодный индикатор перегрузки RF не работает для настройки пассивного усиления-6 дБ или 0
ДБ).

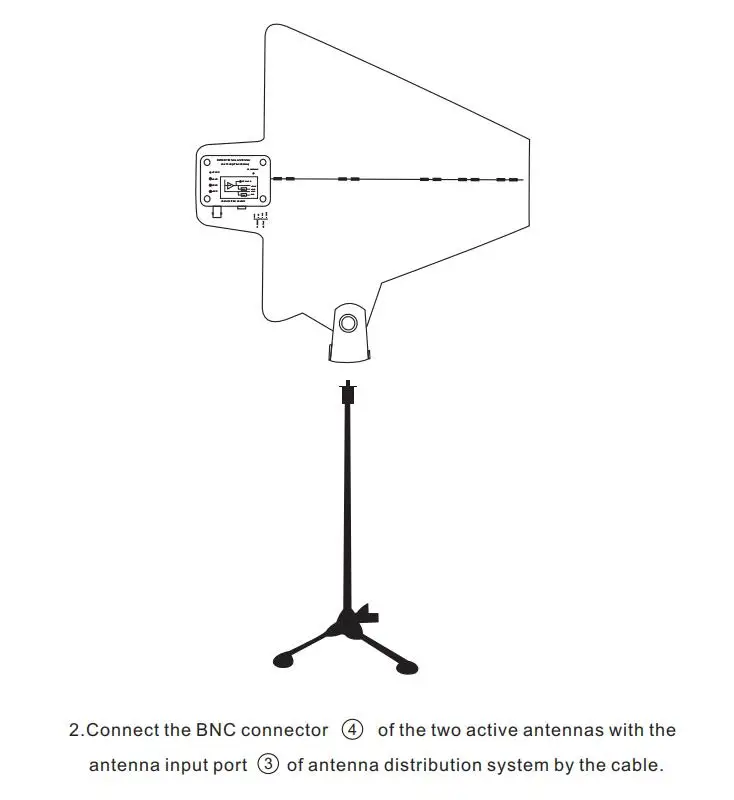

4. Разъем BNC
Подключение к приемнику или антенному комбинатору с ВЧ входами, которые поставляют 10-15 в
Смещение постоянного тока
4. Размещение антенны
При монтаже антенн Используйте следующие инструкции:
1. Антенны и приемники должны быть из одного диапазона.
2. Установите антенны на расстоянии не менее 1,5 метров друг от друга и разместите высоту больше
По сравнению с 1,8 метров.
3. Расположение антенн, поэтому нет ничего, препятствующего прямой видимости
Передатчик (включая зрителей)
4. Держите антенну вдали от больших металлических предметов.
5. Антенны будут страдать от погоды и окружающей среды, влажные-
Очистка и дождь повлияют на эффективность и безопасность разъема BNC и
Кабель, при использовании снаружи, пожалуйста, поставьте антенну в сухом месте
Характеристики
- Бренд
- Betagear
- Предназначение
- Беспроводной микрофон для выступлений на сцене
- Тип комплекта
- Комплект усилителей
- Стиль
- Подвесные микрофоны
- Преобразователь
- Динамический микрофон
- Направленность микрофона
- Всенаправленный
- Связь
- Беспроводной
- Упаковка
- Да
- Номер модели
- UA874 US
- frequency
- 470-950MHz
