Betagear цифровой беспроводной приемник ж/активная направленная антенна UA874 UHF антенна Встроенный усилитель(470-950 МГц) для беспроводного микрофона

Описание

Betagear цифровой беспроводной приемник ж/активная направленная антенна UA874 UHF антенна Встроенный усилитель (470-950 МГц) для беспроводного микрофона

Индекс технологии активной направленной антенны:

Антенна Типа бревенчатая дипольная антенна

Частотный диапазон RF 470-950 МГц

Рабочее напряжение 10 В постоянного тока

Импеданс 50Ω

Тип разъёма кабель BNC

Коэффициент усиления антенны 7.5dBi

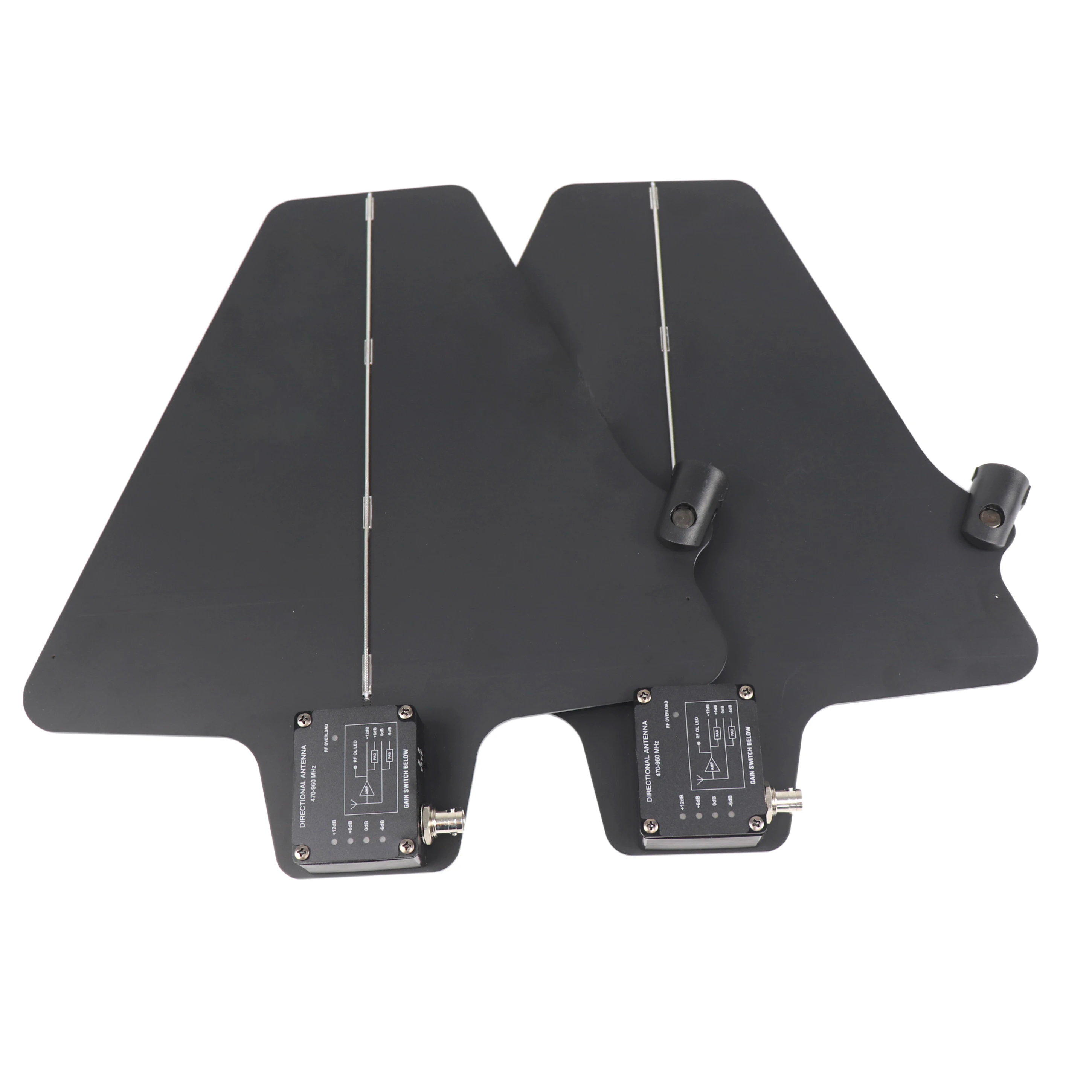

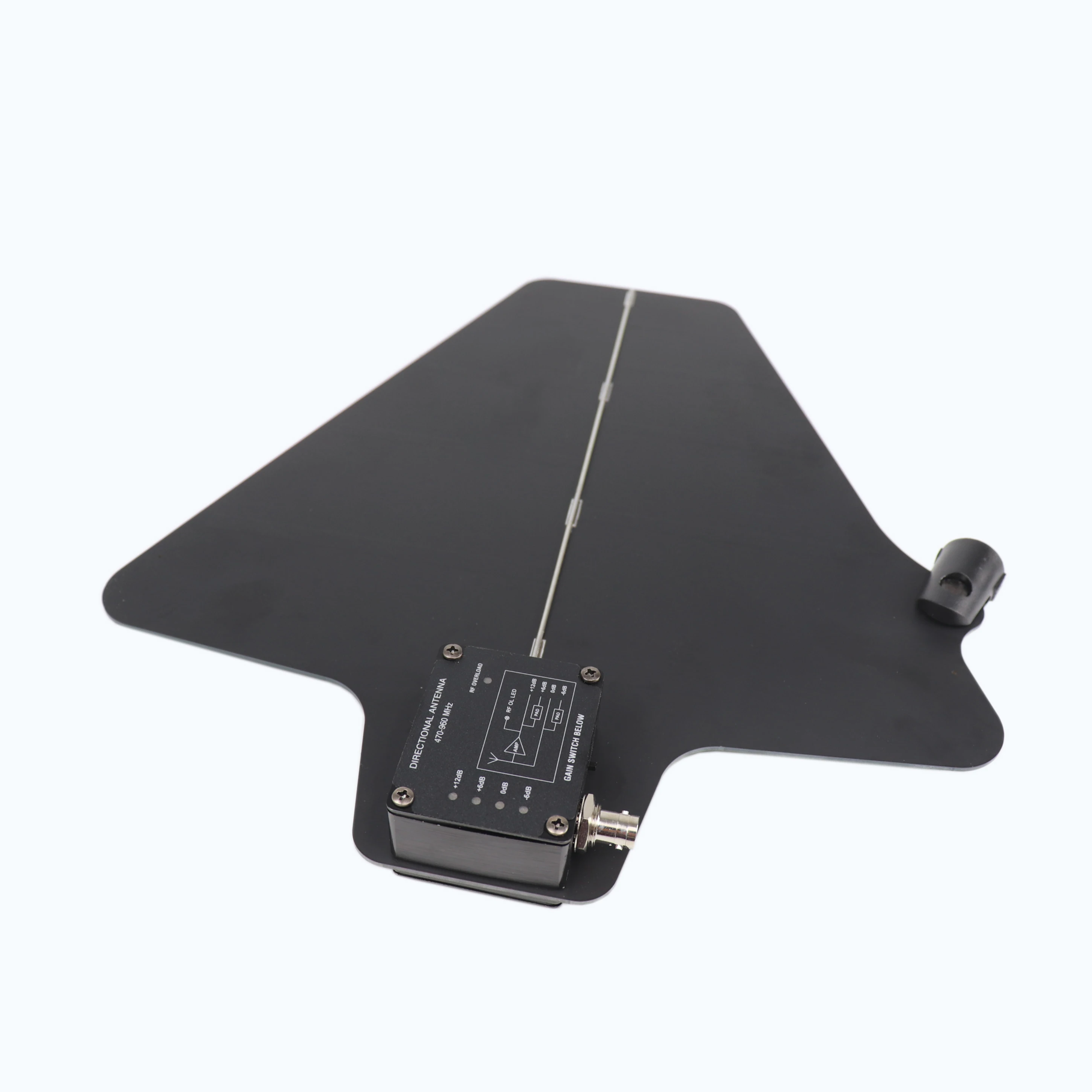

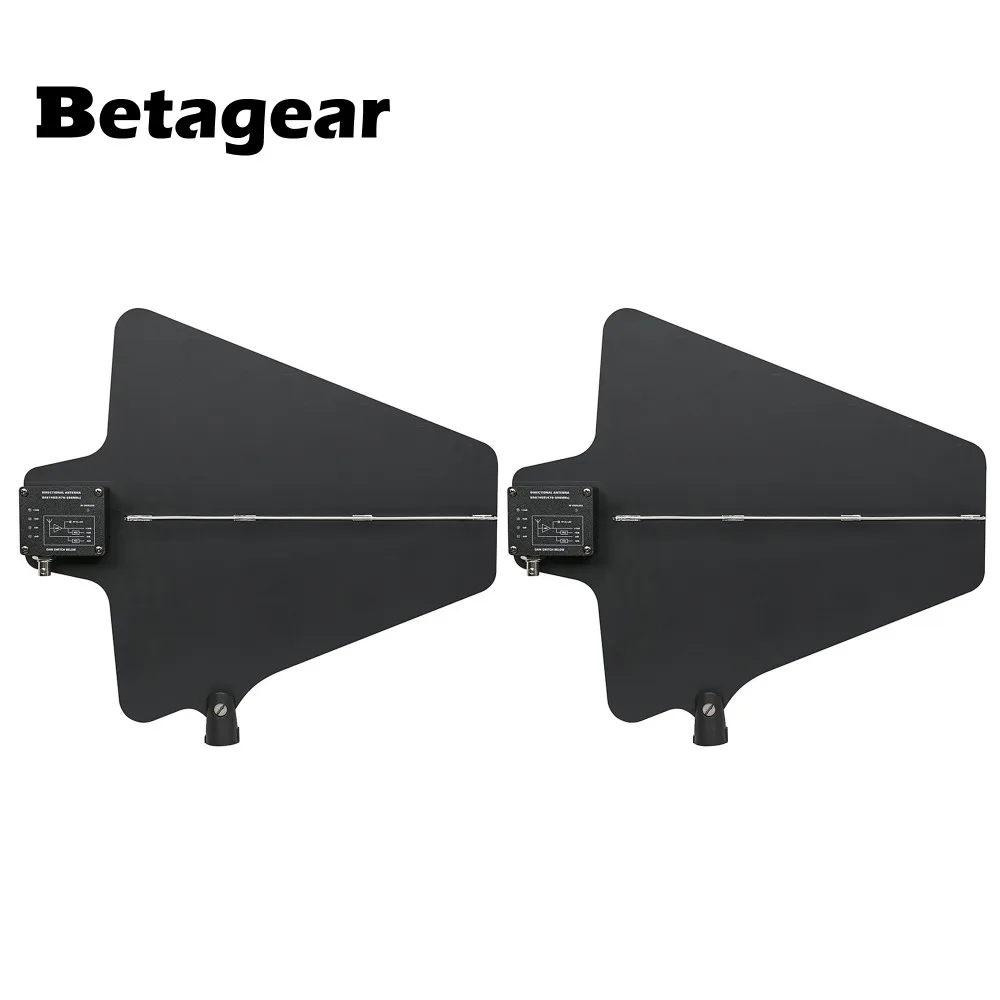

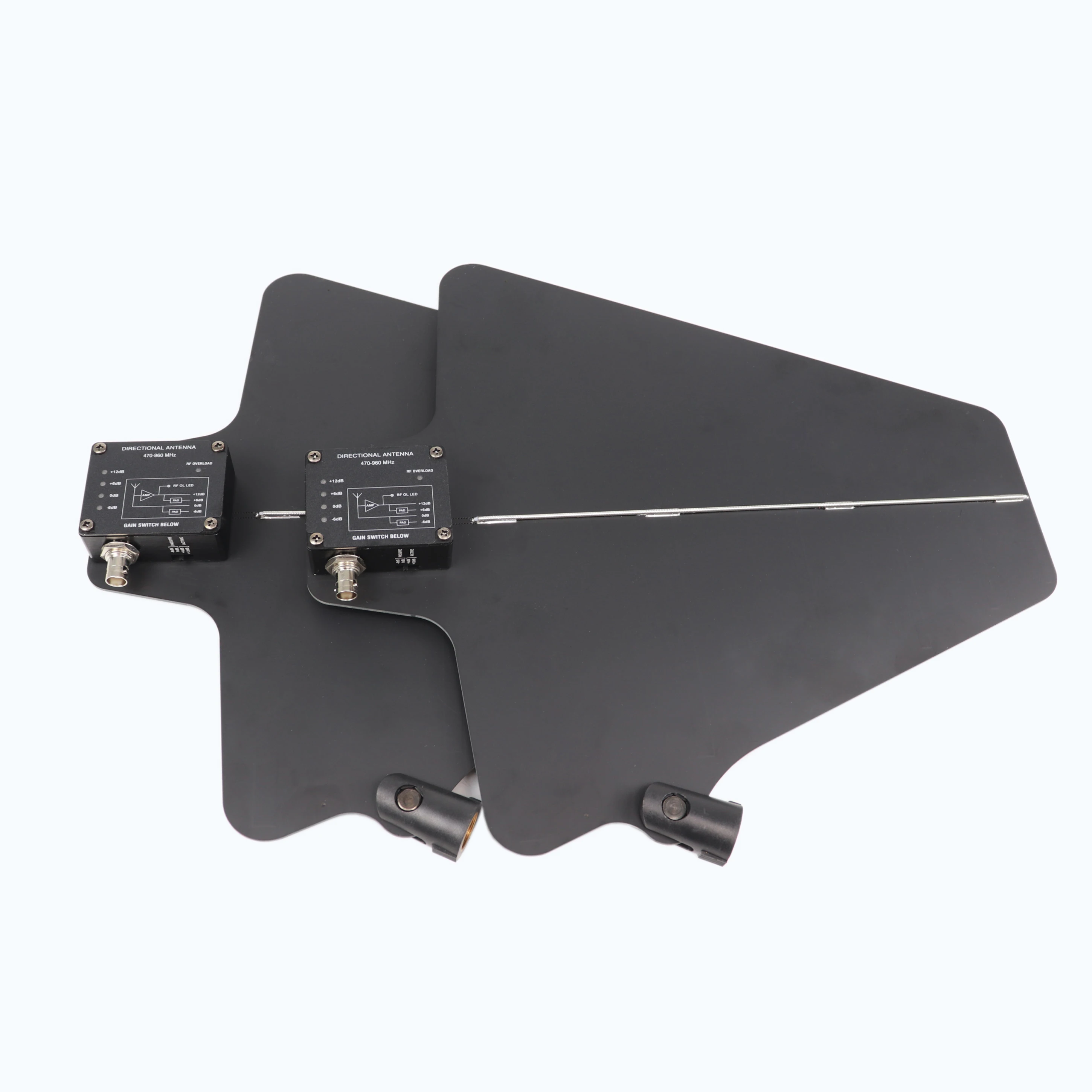

Изображения:

Betagear цифровой беспроводной приемник ж/активная направленная антенна UA874 UHF антенна Встроенный усилитель(470-950 МГц) для беспроводного микрофона

Активный направленная антенна UA874

1. Продукция Особенности

Активная направленная антенна использует логарифмический массив, чтобы обеспечить Улучшенный прием при направлении в желаемую область покрытия. Встроенный усилитель

И четыре настройки усиления компенсируют различные степени сигнала коаксиального кабеля

Потери. Малошумный усилитель сигнала компенсирует потерю вставки в коаксиальном кабеле.

2. Товары Установка

Подключите антенну к приемнику или распределительной системе с помощью кабелей

Данный (или любой 50 Ом, коаксиальный кабель с низкой потерей).

Антенна работает только с приемниками или распределительными системами, которые обеспечивают

10-15 В постоянного тока смещение.

Понизьте коэффициент усиления для коротких кабельных пробежек или Увеличьте коэффициент усиления для более длинных пробежек.

Обратите внимание, что качество кабеля, а не только длина, Способствует потере сигнала.

Направьте антенну в предполагаемую область покрытия.

3. Продукт может использоваться

Betagear цифровой беспроводной приемник ж/активная направленная антенна UA874 UHF антенна Встроенный усилитель(470-950 МГц) для беспроводного микрофона

1. Переключатель усиления

Отрегулируйте Четырехпозиционный Переключатель усиления, чтобы компенсировать рассчитанный кабель

Потери, в зависимости от длины и типа кабеля.

2. Светодиодный режим усиления

Показывает текущее значение переключателя усиления.

3. Радиочастотный светодиодный перегрузки

Показывает сильный ВЧ-сигнал, который перегружает антенный усилитель, который

Приводит к искажению или низкой производительности. Увеличьте расстояние между

Антенна и передатчик, или Опустите настройку усиления антенны.

Примечание: светодиодный индикатор перегрузки RF не работает для настройки пассивного усиления-6 дБ или 0

ДБ).

4. Разъем BNC

Подключение к приемнику или антенному комбинатору с ВЧ входами, которые поставляют 10-15 в

Смещение постоянного тока

4. Размещение антенны

При монтаже антенн Используйте следующие инструкции:

1. Антенны и приемники должны быть из одного диапазона.

2. Установите антенны на расстоянии не менее 1,5 метров друг от друга и разместите высоту больше

По сравнению с 1,8 метров.

3. Расположение антенн, поэтому нет ничего, препятствующего прямой видимости

Передатчик (включая зрителей)

4. Держите антенну вдали от больших металлических предметов.

5. Антенны будут страдать от погоды и окружающей среды, влажные-

Очистка и дождь повлияют на эффективность и безопасность разъема BNC и

Кабель, при использовании снаружи, пожалуйста, поставьте антенну в сухом месте
