Описание

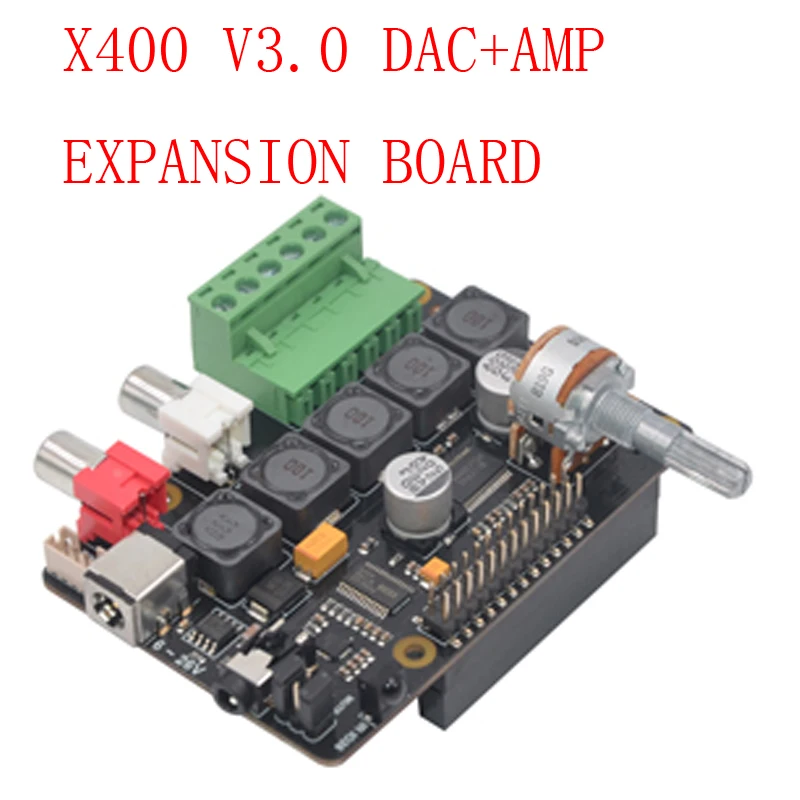

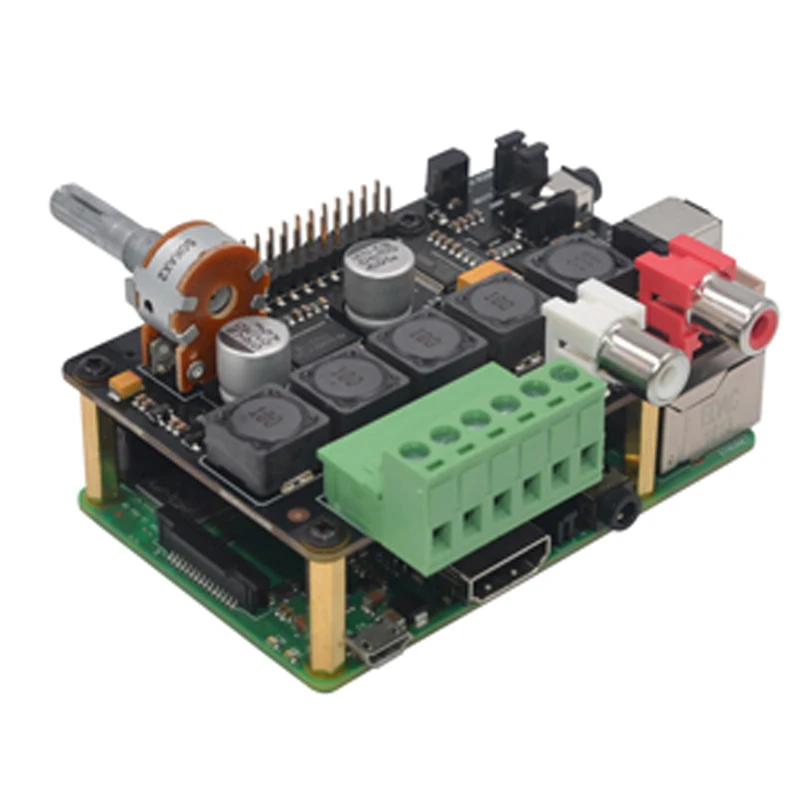

RAspberry Pi DAC Full-HD усилитель класса D ies PCM5122 X400 аудио Плата расширения Raspberry Pi 3 Model B + (плюс)/3B музыкальный плеер

Посылка список:

1 x X400 v3.0 Плата расширения

8 x винт M2.5 * 6 мм

4 x прокладка M2.5 * 20 мм

Примечание:

Raspberry pi не входит в комплект.

Операционная система:

Moode-поддерживает аудио плеер

OSMC

Openelec

Малина Джесси

Volumio

Pi основной игрок

Для Применение с:

Raspberry Pi 1 Модель B +/2 Модель B/3 Модель B/3 Модель B +/3 Модель A +

Особенности:

Аудио Full-HD-Воспроизведение до 24 бит/192 кГц Audiophile TI Burr Brown 32-бит/384 кГц ЦАП (TI PCM5122) Ведущий класс аудио; 112db SNR и THD 0.0019% Встроенный высококачественный стереоусилитель класса D (TI TPA3118D2) До 2 × 30 Вт в 8-Ω BTL нагрузки при 24 В постоянного тока Способен управлять динамиками 4 Ом (также работает с динамиками с большим сопротивлением) Встроенный высококачественный аудио усилитель для наушников (TI TPA6133A) Использует сверхмалошумный регулятор напряжения Texas Instruments (Выходной шум <10μVRMS) Использует высокоэффективный понижающий преобразователь постоянного тока Texas Instruments (до 95%) 6V ~ 26Vdc преобразуется в 5,1 V, 3A для питания Raspberry Pi Использует подлинный потенциометр ALPS серии RK163 для плавной регулировки громкости Встроенный высококачественный ИК-датчик (Vishay-ведущий в мире поставщик инфракрасных приемников) Бортовой RCA разъемы Встроенный 3,5 мм стерео разъем для наушников Встроенный динамик и винтовые клеммы Встроенный разъем 4pin PH2.0 позволяет подключать внешний освещенный выключатель питания для управления питанием Бортовой позолоченный высоковольтный Разъем питания постоянного тока (5,5x2,5 мм) Использует цифровые звуковые сигналы ies для снижения нагрузки на процессор через USB аудио решения Подключается непосредственно к Raspberry Pi-проводка не требуется Power s Raspberry Pi-без дополнительного питания Резервный Raspberry Pi GPIO контактный разъем (2x13Pins) Поп-шум может быть улучшен путем включения управления GPIO AMP может быть включен/отключен с перемычкой Предупреждение: Не подавайте питание на RASPBERRY PI через гнездо MICRO USB PI. Пожалуйста, удалите PWR перемычку при подключении внешнего переключателя питания для управления питанием.

Параметры:

Источник питания: 6-26Vdc, (> = 3A рекомендуется) GPIO используется: LRCK-IO19, BCK-IO18, DATA-IO21, IR-IO26, AMP mute-IO22 Уровень аналогового аудиовыхода: 2 В RMS Максимальная выходная мощность наушников: 142 мВт при 16 Ω Максимальная выходная мощность усилителя: 2 × 30 Вт при нагрузке 8Ω BTL при 24Vdc Разрешение/Частота дискретизации: до 24 бит/192 кГц (Raspberry Pi ies) Размер печатной платы 87x56 мм Raspberry Pi X400 ies аудио Плата расширения звуковая карта, модуль DAC для Raspberry Pi 3 Model B+/3B/Pi 2B/B
