Описание

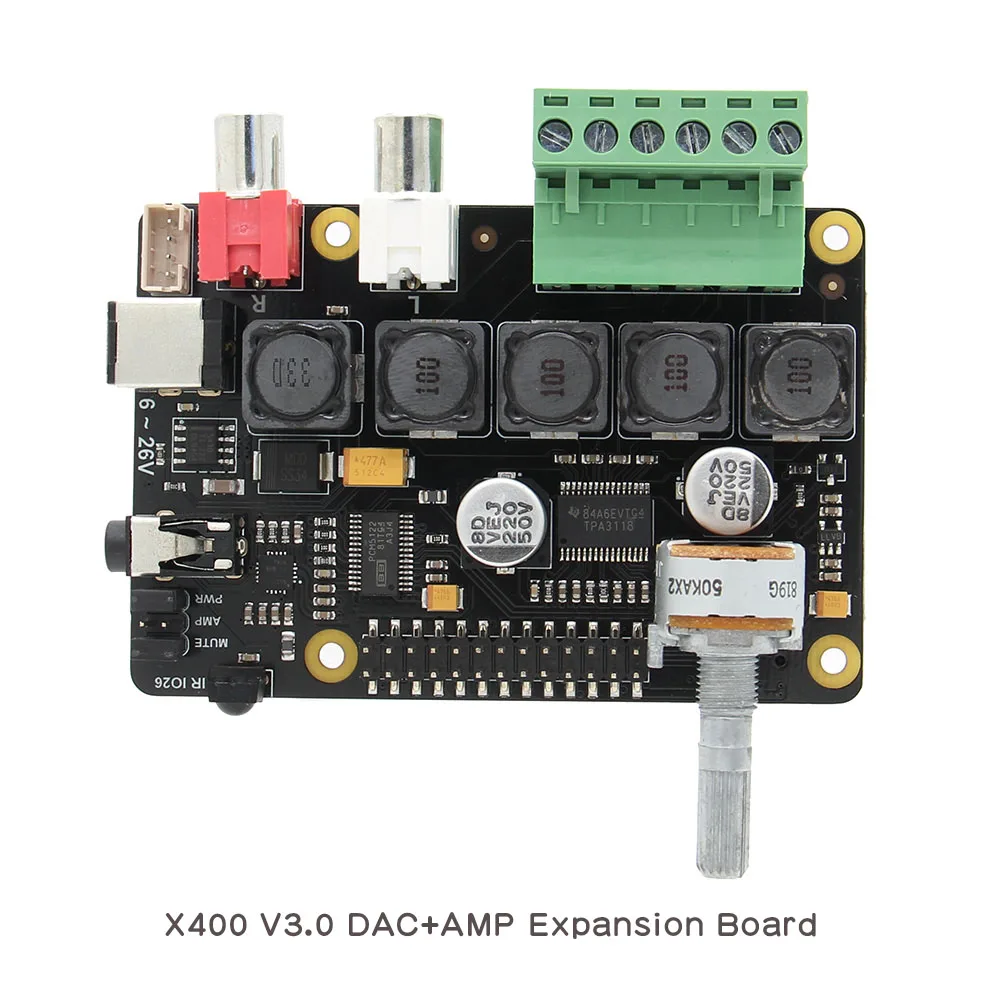

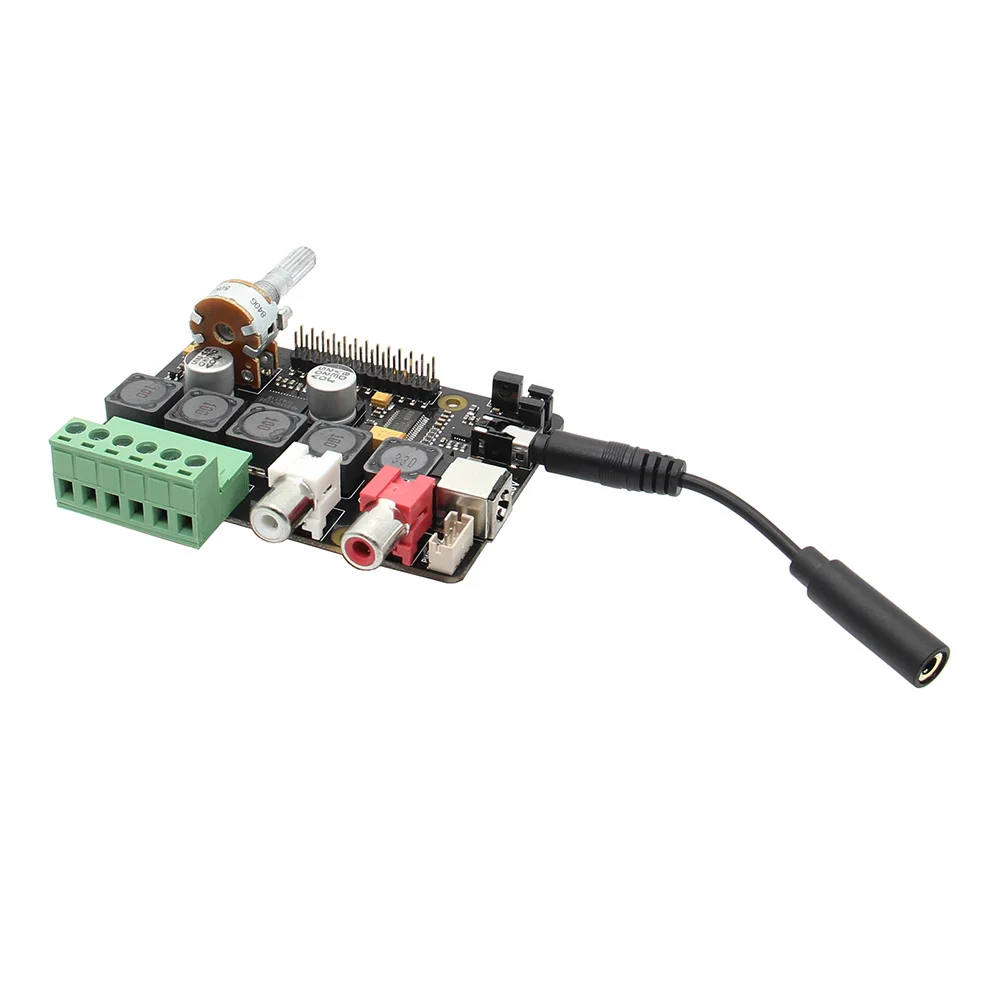

Raspberry Pi X400 ies звуковая плата расширения, модуль DAC для Raspberry Pi 4 Модель B +/3B +/3B/Pi 2B/B +
Упаковочный лист: (Не включая плату raspberry pi;Металлический чехол в комплекте 3 не поддерживает Raspberry Pi 4 Model B)
Комплект 1:
1 х X400 аудио Плата расширения Упаковка винтов для установки-1 шт.Комплект 2:
Комплект-1 шт.+ Акриловый чехол (1 верхний чехол + 1 чехол на кнопке + Винты)Комплект 3:
1 x Металлический Чехол для X400 (чехол не поддерживает Raspberry Pi 4) 1 x X400 v3.0 корпус 1 x Металлический выключатель питания 1 х алюминиевая ручка потенциометра 4 x винт M2.5 * 28 мм 6 x винт M3 * 6 мм 1 x шестигранный kety 1,5 мм Особенности:
Аудио Full-HD-Воспроизведение до 24 бит/192 кГц Audiophile TI Burr Brown 32-бит/384 кГц ЦАП (TI PCM5122) Ведущий класс аудио; 0.0019% дБ SNR и THD Встроенный высококачественный стереоусилитель класса D (TI TPA3118D2) До 2 × 30 Вт в 8-Ω BTL нагрузки при 24 В постоянного тока Способен управлять динамиками 4 Ом (также работает с динамиками с большим сопротивлением) Встроенный высококачественный аудио усилитель для наушников (TI TPA6133A) Использует сверхмалошумный регулятор напряжения Texas Instruments (Выходной шум <10μVRMS) Использует высокоэффективный понижающий преобразователь постоянного тока Texas Instruments (до 95%) 6V ~ 26Vdc преобразуется в 5,1 V, 3A для питания Raspberry Pi Использует подлинный потенциометр ALPS серии RK163 для плавной регулировки громкости Встроенный высококачественный ИК-датчик (Vishay-ведущий в мире поставщик инфракрасных приемников) Бортовой RCA разъемы Встроенный 3,5 мм стерео разъем для наушников Встроенный динамик и винтовые клеммы Встроенный разъем 4pin PH2.0 позволяет подключать внешний освещенный выключатель питания для управления питанием Бортовой позолоченный высоковольтный Разъем питания постоянного тока (5,5x2,5 мм) Использует цифровые звуковые сигналы ies для снижения нагрузки на процессор через USB аудио решения Подключается непосредственно к Raspberry Pi-проводка не требуется Power s Raspberry Pi-без дополнительного питания Резервный Raspberry Pi GPIO контактный разъем (2x13Pins) Поп-шум может быть улучшен путем включения управления GPIO AMP может быть включен/отключен с перемычкой Предупреждение:
Не подавайте питание на RASPBERRY PI через гнездо MICRO USB PI. Пожалуйста, удалите PWR перемычку при подключении внешнего переключателя питания для управления питанием. Параметры:
Источник питания: 6-26Vdc, (> = 3A рекомендуется) GPIO используется: LRCK-IO19, BCK-IO18, DATA-IO21, IR-IO26, AMP mute-IO22 Уровень аналогового аудиовыхода: 2 В RMS Максимальная выходная мощность наушников: 142 мВт при 16 Ω Максимальная выходная мощность усилителя: 2 × 30 Вт при нагрузке 8Ω BTL при 24Vdc Разрешение/Частота дискретизации: до 24 бит/192 кГц (Raspberry Pi ies) Размер печатной платы 87x56 ммЧто нужно для использования платы расширения аудио Raspberry Pi X400 V3.0?
Или в соответствии с требованиями заказчика-плата Raspberry Pi Источник питания: 6-26 В постоянного тока, 2A-3A рекомендуется (у нас есть 12 В 2A блок питания рекомманд) A X400 используйте соответствующий чехол (опционально)
Примечание: поскольку нет звука, если непосредственно Подключите гарнитуру к аудиоразъему 3,5 мм, мы отправим адаптер вместе с платой.
Характеристики
- Бренд
- Geekbord
- Совместимый с
- Raspberry Pi 4 Model B/3B+/ 3B / Pi 2B / B+
- Тип аксессуара
- Extension Board
- Audio Chip
- TI PCM5122 / TI TPA6133A / TI TPA3118D2
