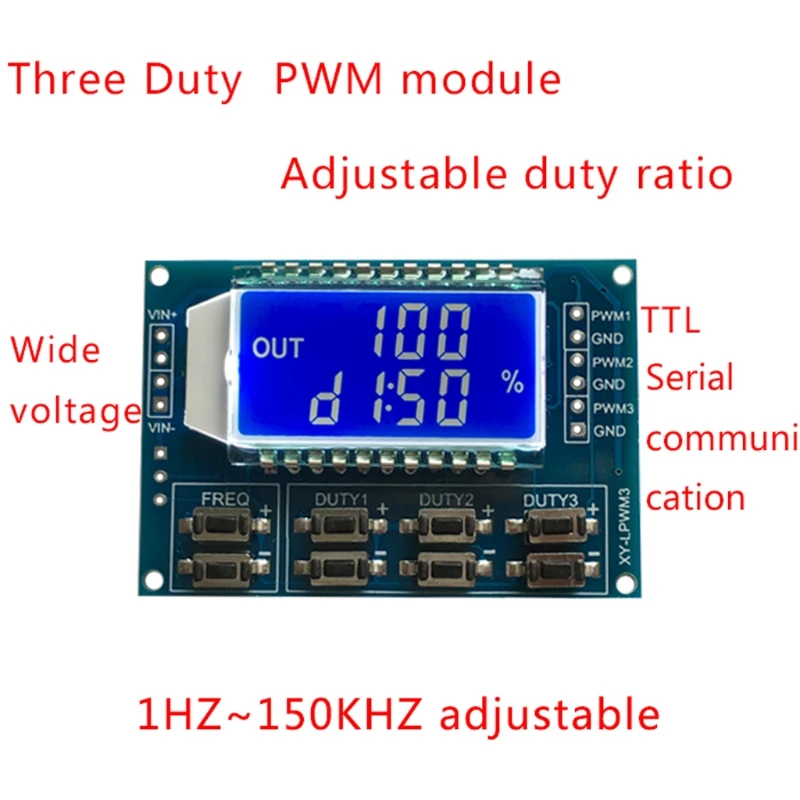

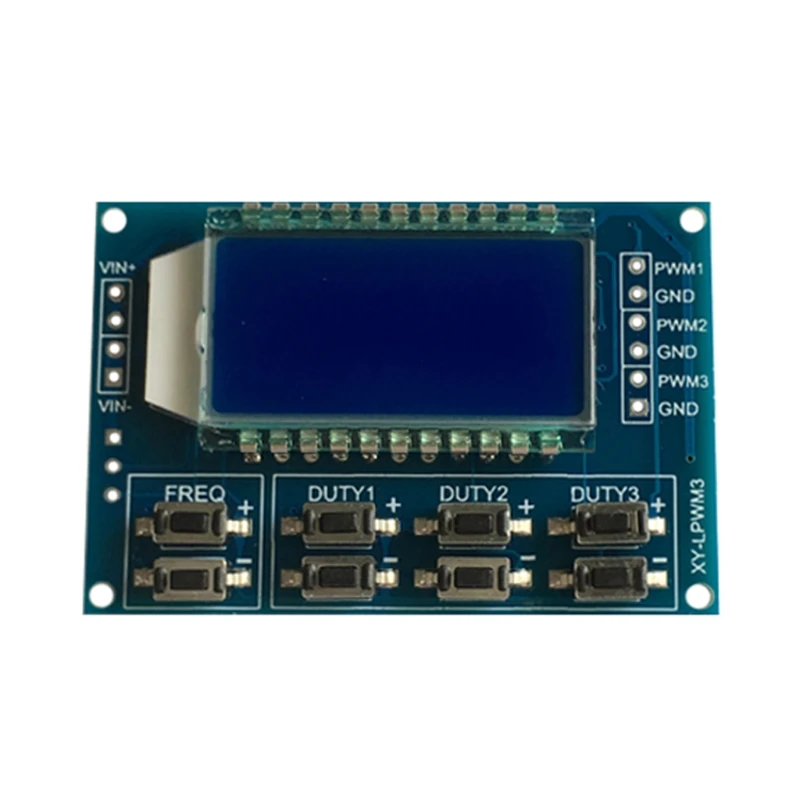

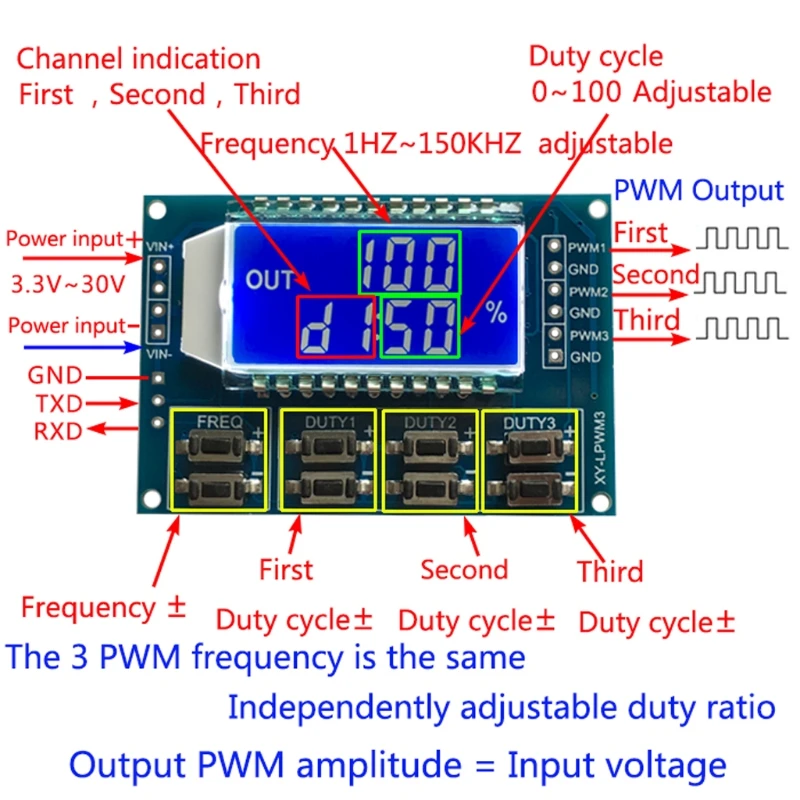

Описание: Особенности: Поддержка серийный операции Широкий диапазон воспроизводимых частот, высокая точность ЖК-дисплей может отображать частоту и обязанность datio, легко распороть Выход из трех-канал ПВМ в одно и то же время, Регулируемая частота, 3-канальный блок питания с частоты Выход последовательное, коэффициент заполнения могут регулироваться независимо, подходит для большинства случаев Технические характеристики: 1. Рабочее напряжение 3,3 ~ 30 В; 2. Частотный диапазон 1 Гц ~ 150 кГц; 3. Точность частоты: в каждом диапазоне точности около 2% 4. Мощность нагрузки сигнала: выходной ток может быть около 5 ~ 30 мА 5. Амплитуда выхода: амплитуда ШИМ и суPply напряжение, равное 6. Температура окружающей среды:-20 ~ + 70 ° 一. Описание модуля Три-канал ПВМ является выводиться, широкий диапазон воспроизводимых частот и скважность можно отрегулировать самостоятельно Частота делится на четыре области, автоматическое переключение: 1. ХХХ (без десятичной точки): шаговый блок 1 Гц, диапазон: 1 Гц ~ 999 Гц; 2. X. XX (десятичная находится в сотни место): 0,01 кГц шаговый блок, диапазон: 1,00 кГц ~ 9,99 кГц; 3. X. XX (десятичная находится в десятки тысяч место): 0,1 кГц шаговый блок, диапазон: 10,0 кГц ~ 99,9 кГц; 4. X.X.X (десятичное число находится в одном месте): 1 кГц шаговый блок, диапазон: 1 кГц ~ 150 кГц; Например, частотный дисплей: 100 отображает Пульс 100 Гц; 1,01 представляют импульсы 1,01 кГц; 54,1 представляют импульсный сигнал 54,1 кГц 1.2.4 представление импульса 124 Гц Стоимость ассортимент dutyfactor: 0 ~ 100%, 100% представлена A0 %. Все параметры сеттед вверх могут быть автоматически сохранены в чехол отключения питания. 二. Параметр настройки Модуль имеет 8 независимых ключей, используется, чтобы установить частоты и коэффициента загрузки, поддержка короткое нажатие (увеличивать или уменьшать единое целое) и нажмите и удерживайте кнопку (быстро увеличивать или уменьшать), очень простой, настройка параметров автоматически сохраняет, потеря мощности. 3-сторонний выход коэффициента загрузки кнопка может быть нажата в одно и то же время, в режиме реального времени, жидкокристаллический дисплей является последним нажата кнопка коэффициента загрузки, в режиме реального времени, оксфордская ткань очень сильная, может использоваться в качестве простого сканирования нескольких дорожных коэффициентов. 三. Сфера применения: 1. Используйте d в качестве генератора сигналов квадратной волны для генерации сигнала квадратной волны для разработки и использования экспериментов 2. Используется для генерации сигнала квадратной волны для управления водителем двигателя; 3. Обеспечение Регулируемый импульсов для MCU использования; 4. Генерировать Регулируемый импульса, связанных с контролем цепью повторного включения (ШИМ скорость и других приложений). 四. UART Serial Скорость передачи данных: 9600 бит данных Длина: 8 Остановка биты: 1 Контрольные цифры: нет Регулятор давления газа: Нет 1. Установите частоту ШИМ «F101»: Установите частоту 101 Гц (001 ~ 999) “F1. 05”: установленная частота 1,05 кГц (1,00 ~ 9,99) «F10. 5 ": Установите частоту 10,5 кГц (10,0 ~ 99,9) “F1. 0,5”: установленная частота 105 кГц (1.0.0 ~ 1.5.0) 2. Установите коэффициент заполнения ШИМ "Материал линз: YYY": набор ШИМ скважность x: (1 ~ 3) PWM серийный номер, YYY: (000 ~ 100) коэффициент заполнения; К примеру d1: 050, набор 1th PWM коэффициент заполнения до 50% 3. Читать настройка параметров Отправить "следующим образом:" строка следующим образом: параметры настройки. Формат сообщения: F156, D1: 052, D2: 059, D3: 058, Комплект удачного возврата: вниз Комплект не удалось вернуть: осень Размер: 5,5x3,8 см/2,17x1,50 дюйма Примечание: Допускается ошибка в 1–3 мм из-за измерений вручную Пожалуйста, убедитесь, что вы не возражаете, прежде чем делать заказ Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо! Посылка включает в себя: 1x модуль
|
Характеристики
- Бренд
- OOTDTY
- Материалы для самостоятельного изготовления
- Электрический
- Размер дисплея
- 3.0-4.9 Дюйм(ов)
- Номер модели
- module
