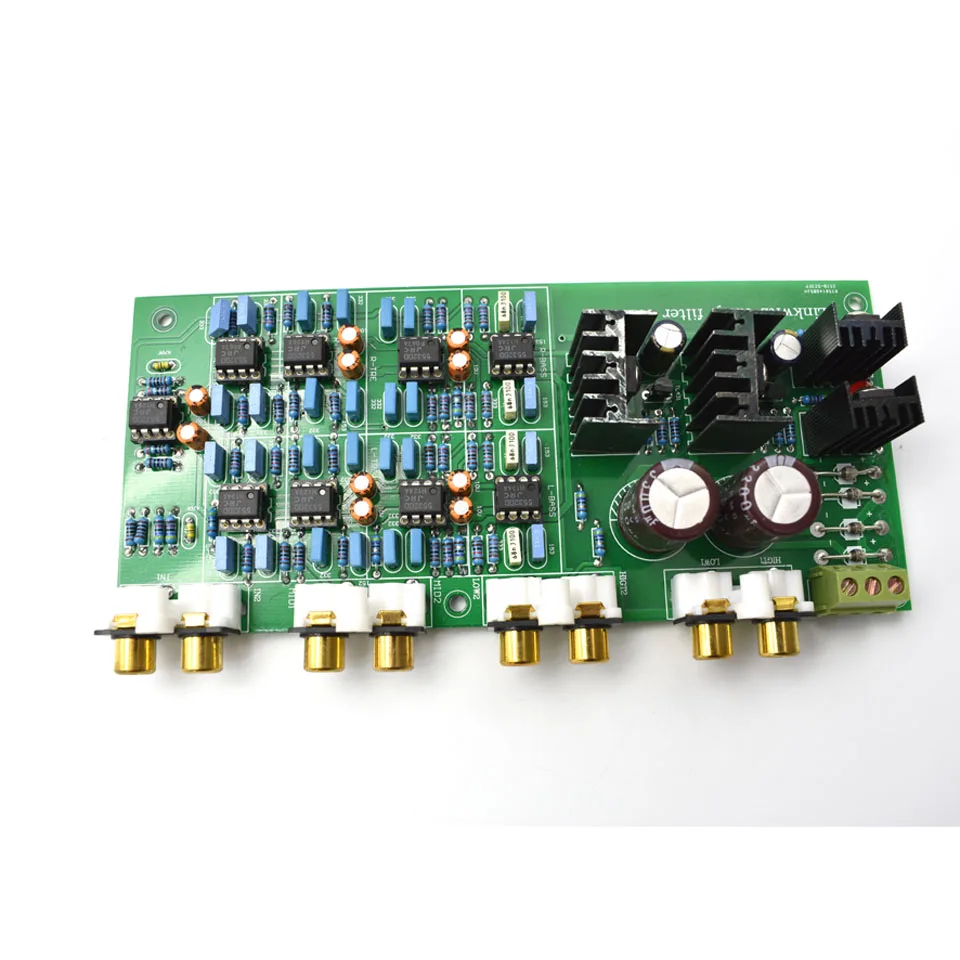

Lusya 3 Way кроссовер PCBA ClassA Мощность Linkwitz-Riley фильтр 6-канальный Кроссовер-точка 310 Гц/3,1 кГц G1-004

Этот PCBA Hi-Fi electronical crossover относится к компании ESP design от нас, которая настроена на шестиканальную стерео выходную структуру для вывода левого и правого канала стерео сигнала, это, выходные ВЧ левого и правого канала, СЧ и НЧ левого и правого канала, Вы можете непосредственно подключить его к 6-канальный усилитель цифровой затем проведите свой Hi-Fi колонки. Предварительно электронный кроссовер обеспечивает оригинальный и естественный звук через разделенную частоту предварительного усилителя малого сигнала, затем приводите усилитель мощности непосредственно для нажатия динамиков, позволяет вам наслаждаться атмосферой сайта студии.

Кроссовер PCBA создан известным фильтром Linkwitz-Riley. Фильтр Linkwitz-Riley, в основном для активной цепи фильтра, например, используется во многих сложных многоканальных электронных системах кроссовера. Характеристики этого фильтра до 4 ступеней уклона затухания, другими словами, каждая Октавная частота звуковой энергии будет затухать 24 дБ, т. Е. Уклон затухания-24 дБ/occt (occt ie Octave, интервал октавы среднего значения). Между тем, во всей звуковой полосе (20 Гц-20 кГц) фильтр Linkwitz-Riley имеет очень плоский фазовый отклик, который гораздо лучше, чем фильтр Butterworth после сигнала фильтра, нет фазовых искажений, которые широко восхищаются аудиофилами.

Особенности

1. Отличная электронная схема кроссовера с дизайном HIFI, идеально воспроизводит оригинальный и естественный звук.

2. Установка кроссовера легко, Частота кроссовера не является пиками и залпом.

3. Регулируемый 4 канала выхода независимо.

4. Блок питания для op amp принимает Лучший класс мощности, который является более деликатным и гораздо лучше, чем LM317 337 78XX серии питания.

5. Схема поставляется с четырьмя увеличение времени предусилителя (если вы хотите изменить Предварительный усилитель, пожалуйста, сообщите продавцу).

Обратите внимание: в зависимости от точки кроссовера, мы рассчитаем параметры резистора и конденсатора, и их спецификация будет отличаться от изображений.

Технические характеристики изделия

1. Тип фильтра: фильтры Linkwitz-Riley

2. Точка кроссовера: 310 Гц/3100 Гц (то есть 20-310 Гц для выхода басов, 310 Гц-3100 Гц для мидрана, 3100-20000 Гц для выхода высоких частот). Точки кроссовера могут быть настроены

3. Уклон затухания:-24 дБ/Oct. Структура платы: четырехканальный стереовыход, ВЧ, СЧ, бас левого и правого канала

4. Op-amp чип: импортный JRC NE5532 (конечно, вы можете заменить их в соответствии с вашими потребностями, такие как: OPA2604AU OP275G TL072 и т. д.)

5. Размеры: 173 мм * 69 мм * 18 мм,

6. Установка: 133 мм * 75 мм

7. Диапазон питания: переменный ток с двойным напряжением 14 в на двойной 19 в

8. Аудио вход/выход: 2-RCA терминалы * 4
