[Примечание]

1. raspberry pi не входит в комплект.

2. Raspberry pi не поддерживает ES9028Q2M (чип DAC), но X10-I2S плата поддерживает эту функцию.

3. Raspberry pi ides не поддерживает формат DSD, но X10-I2S плата поддерживает эту функцию.

[Упаковочный лист]

1 х плата расширения X20-XLR (с установочными винтами) 1 х X10-PWR плата питания (с установочными винтами) 1 х X10-I2S плата (с установочными винтами)

[Для использования с]

-Raspberry pi 3 Model B +/Pi3 модель B/2B/B +

[Операционная система]

-Volumio

-Moode-поддерживает аудио плеер

[Плата DAC X20-XLR]

Особенности:

-ESS technology флагманский цап чипсет (ES9028Q2M) для лучшего качества звука

-Сбалансированные выходы XLR

-129 дб DNR-120 дб THD + N

-Воспроизведение 32 бит/384 кгц бит в бит и родное воспроизведение DSD (используйте с нашим модулем XMOS ies)

-Двойной JRC MUSES8920 высококачественный аудио J-FET вход двойной OP AMP

-Сверхфазовый шум 100 мгц HiFi TCXO

-Texas Instruments сверхнизкий уровень шума регулятор напряжения

-Выделенный индивидуальный DVCC, AVCCL, AVCCR, генератор 3,3 V источник питания

-Отборные высококачественные компоненты (Panasonic low ESR алюминиевый электролитический конденсатор, позолоченные XLR разъемы и т. Д.)

-Может подключаться к нашему модулю XMOS USB-to-I2S напрямую

-Может использоваться индивидуально только с 3 проводным сигналом ies, подключенным от другого интерфейса ies

-Все dual OPAMP в одном dip8 посылка IC может быть использована

-Высокая производительность и компактный Raspberry Pi DAC решение для всех

Параметры:

-Источник питания: + 5Vdc ± 5%, + 15Vdc ± 5%,-15Vdc ± 5%

-Разрешение/частота дискретизации: до 24 бит/192 кгц (Raspberry Pi ies)

До 32 бит/384 кгц (используется с XMOS USB на плату ies)

DSD64/DSD128 (используется с XMOS USB на плату ies)

Размер печатной платы: 101,5x56 мм x 34,5 мм, размер печатной платы: 85x56 мм

[Плата питания X10-PWR]

Особенности:

-Полностью регулируемая линейная плата питания для цап серии X10/X20

-Регулятор сверхшума Texas Instruments TPS7A470x

-Четыре отдельных 5,2 в/5,0 в/-15 в/+ 15 в для питания Raspberry Pi (1), DAC chipset и OPA

-Высокая производительность ELNA и nichicon audio цели конденсаторы

-Для использования с r-сердечником трансформатора

Параметры:

-Вход рейтинг: 6VAC ± 5% 2.5A, 6VAC ± 5% 0.5A, 15VAC ± 5% 0.55A, 15VAC ± 5% 0.55A

-Выходное напряжение: 5Vdc ± 5% 2.5A, 5Vdc ± 5% 0.5A, + 15Vdc ± 5% 0.5A,-15Vdc ± 5% 0.5A,

-Размер печатной платы: 85 мм x 56 мм x 50,5 мм, размер печатной платы: 85x56 мм

Примечания:

Индикатор низкого напряжения может отображаться во время загрузки, это не влияет на производительность звука

[X10-I2S плата XMOS USB-ies/SPDIF/Coaxial]

Особенности:

-XMOS xCORE-AUDIO Hi-Res семья деталей

-Обеспечивает точный выход с низким уровнем шума/искажений для успокаивающего, высококачественного звука

-Идеальное HiFi аудио решение для Raspberry Pi

-Передача через Raspberry Pi к интерфейсам ies, DSD и/или S/PDIF

-PCM до 32 бит/384 кгц частота дискретизации (см. Примечания)

-Родные DSD, DoP64 и DoP128 (см. Примечания)

-До 192 кгц, 16/24 бит разрешение S/PDIF выход

-Асинхронный изохронный перенос от Raspberry Pi

-Поддержка нескольких ос (Volumio, Moode аудиоплеер, Windows, Android и т. Д.)

-SiTime SiT8208 ультра производительный осциллятор

-Texas Instruments сверхнизкий уровень шума регулятор напряжения

Параметры:

-Источник питания: + 5Vdc +/-5%

-Кодек: ies 16, 24 или 32 бит PCM, DSD64 и DSD128

-Частота дискретизации PCM: 44,1, 48, 88,2, 96, 176,4, 192, 352,8, 384 кгц

-Дополнительный выход S/PDIF: до 192 кгц; разрешение 16/24 бит

-Размер печатной платы: 101,5x56 мм x 34,5 мм, размер печатной платы: 85x56 мм

Примечания:

Не применяется для X10-DAC.

PCM до 24 бит/192 кгц частота дискретизации при работе с X10-DAC.

[Часто задаваемые вопросы и руководство пользователя]

Пожалуйста, обратитесь к WIKI: Www.raspberrypiwiki.com/index.php/X20-XLR

[Оборудование Установка]

Примечание: вам нужно получить R-core трансформатор самостоятельно

Или вы можете купить один онлайн, Пожалуйста, обратитесь к: X10-RTR Питание блок

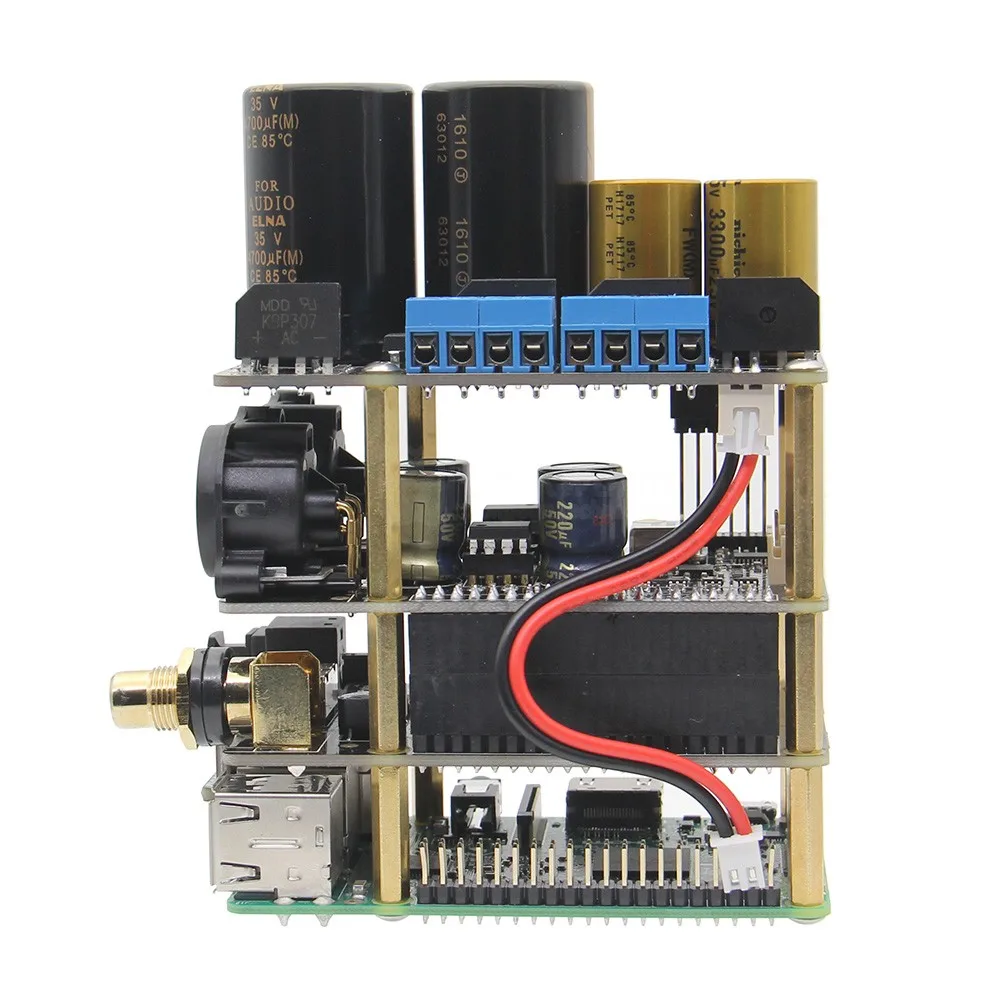

Raspberry Pi X20-XLR Hifi аудио комплект(X20-XLR ES9028Q2M плата+ X10-I2S плата+ X10-PWR блок питания

Очень важно!

Подключите трансформатор R-core к плате X10-PWR

А) убедитесь, что все порты на клеммном блоке являются открытыми (поверните по часовой стрелке, чтобы затянуть, против часовой стрелки, чтобы ослабить).

Б) вставьте провода в клеммную колодку в правильном порядке.

В) затяните винты, которые вы вставили. Попытайтесь вынуть каждый провод из клеммной колодки, чтобы обеспечить их надежное крепление.

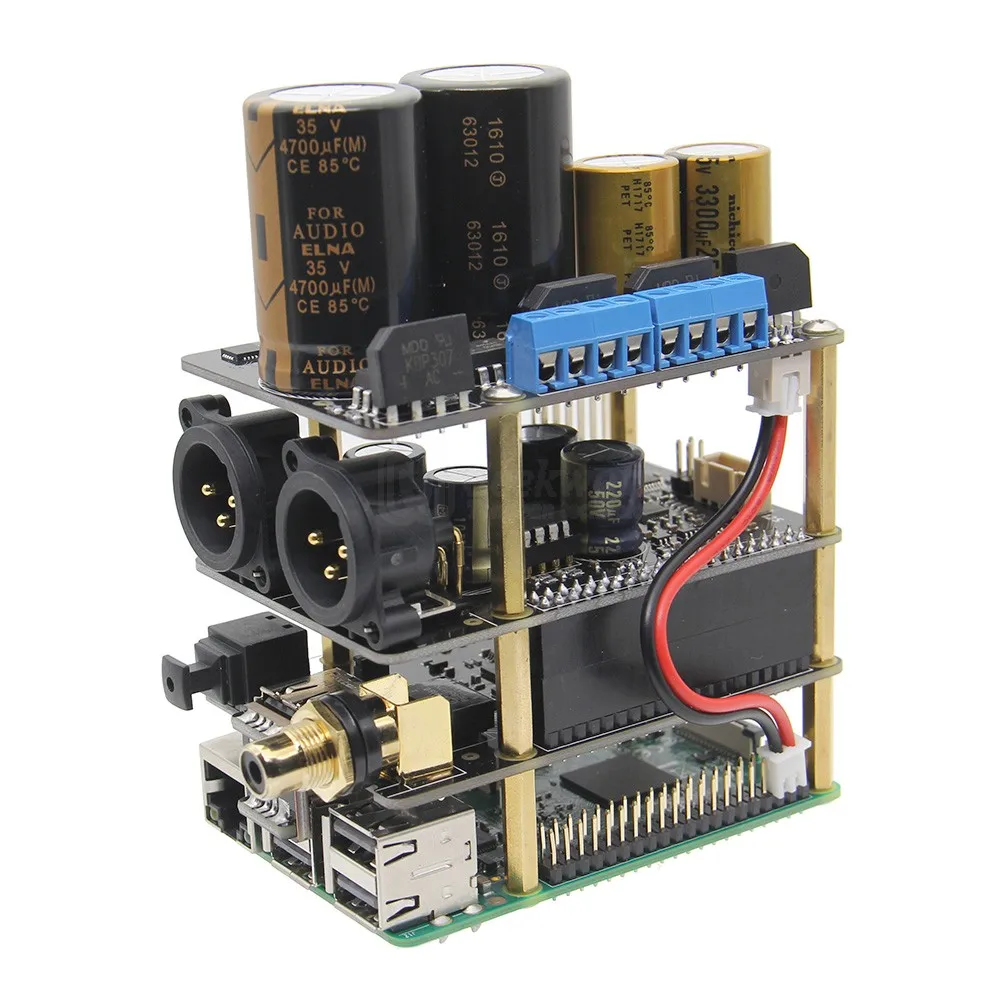

Raspberry Pi X20-XLR Hifi аудио комплект(X20-XLR ES9028Q2M плата+ X10-I2S плата+ X10-PWR блок питания

Белый-белый: 15VAC 0.55A

Желто-желтый: 15 в переменного тока 0,55а

Коричнево-коричневый: 6VAC 0.5A

Серо-серый: 6 в переменного тока 2,58 а

Блок питания 35 вт R-CORE трансформатор:

Очень важно!

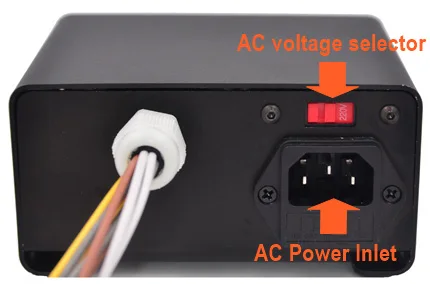

Напряжение переменного тока селектор
110 в: входное напряжение переменного тока должно быть 110 ~ в переменного тока
220 в: входное напряжение переменного тока должно быть 220 ~ в переменного тока
А) перед установкой переключателя селектора напряжения и перед подключением шнура питания убедитесь, что вы знаете, какое напряжение входит в розетку.
Б) чтобы переключить выбор, отсоедините шнур питания и с помощью небольшой отвертки сместите переключатель в обратное положение.

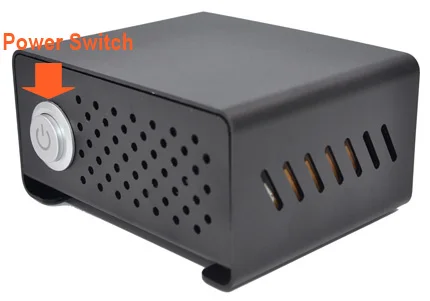

Перед нажатием кнопки питания:
A) все выходные провода переменного тока к X10-PWR плате соединены в правильном порядке.
Б) кабель питания от X10-PWR платы к Raspberry Pi pin header правильно подключен.
В) переключатель селектора входного напряжения переменного тока правильно переключается.

[Конфигурации программного обеспечения]

Raspberry Pi X20-XLR Hifi аудио комплект(X20-XLR ES9028Q2M плата+ X10-I2S плата+ X10-PWR блок питания

Volumio (версия: 2,368)

Выберите меню «настройки воспроизведения», выключите «ies DAC» и выберите «xCORE-AUDIO Hi-Res 2» в разделе «устройство вывода». Затем перезагрузите и все готово.

Raspberry Pi X20-XLR Hifi аудио комплект(X20-XLR ES9028Q2M плата+ X10-I2S плата+ X10-PWR блок питания

Moode аудиоплеер (версия: 3,1)

Просто выберите меню «настройка», выберите «MPD» в разделе «настройки конфигурации», затем выберите «USB аудио устройство» в разделе «аудио устройство», затем нажмите «применение» и перезагрузите.
