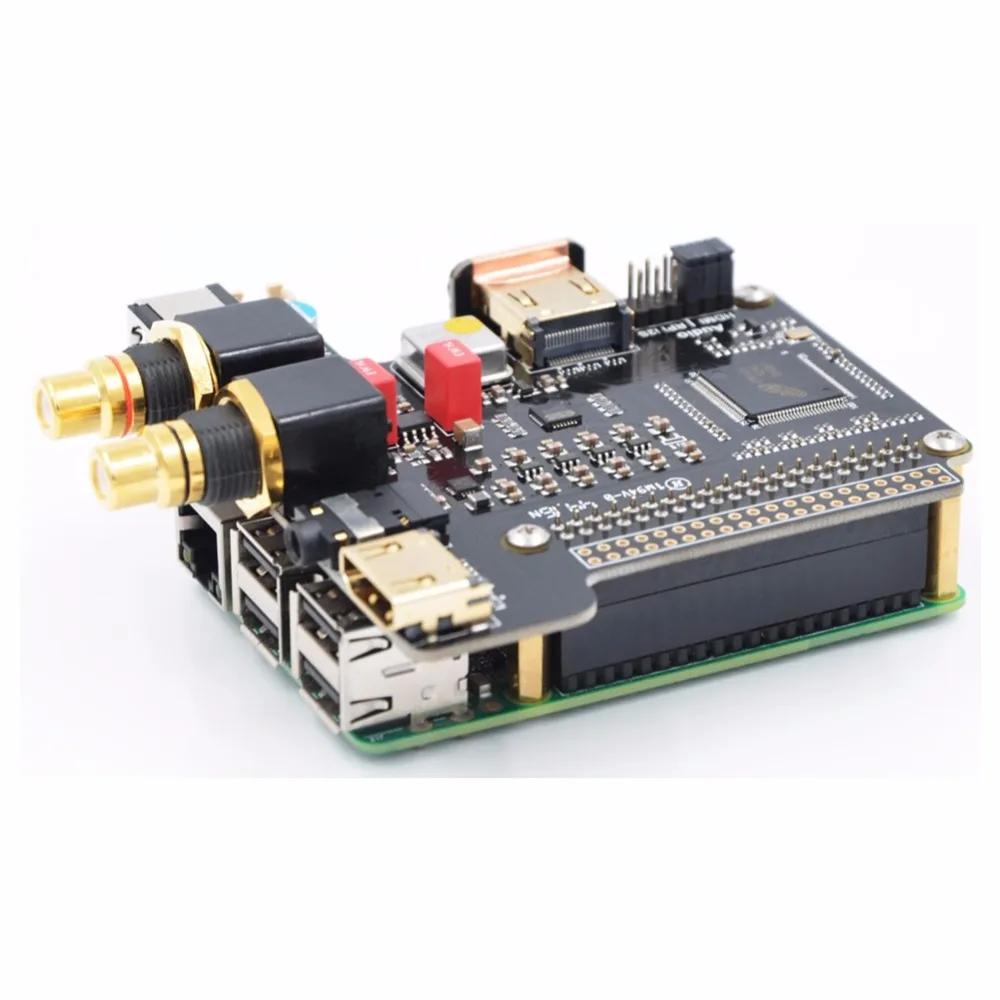

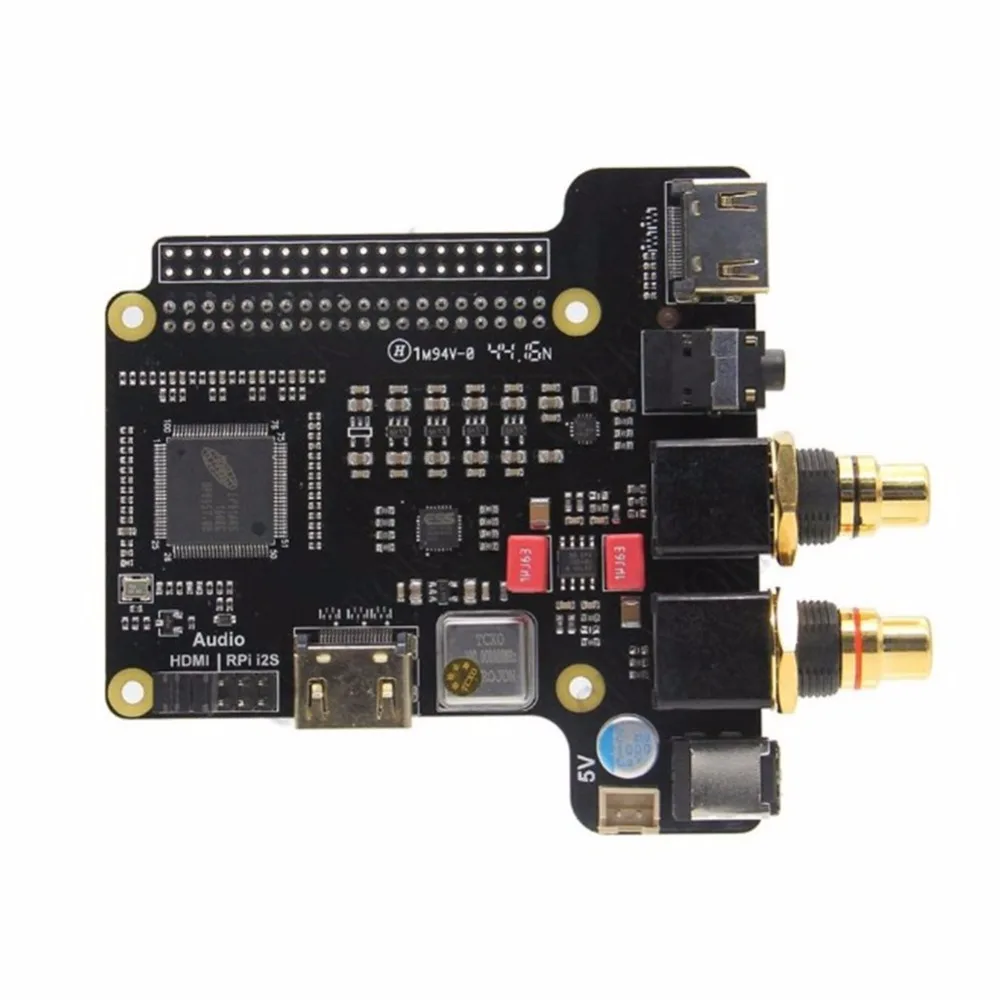

X4000 Плата расширения для Raspberry Pi 2 Модель B/3 Модель B и 5 в 4A источник питания

Описание

X4000 Плата расширения для Raspberry Pi 2 Модель B/3 Модель B с блоком питания

Для Применение с:

Raspberry Pi 1 Модель B +/2 Модель B/3 Модель B

Операционная система:

Moode аудиоплеер-Поддержка X4000 HDMI аудио и RPi ies аудио OSMC-поддерживает X4000 HDMI аудио Openelec-поддерживает X4000 HDMI аудио Малина Джесси - Поддерживает X4000 HDMI аудио Руна аудио-Поддерживает X4000 HDMI аудио Pi основной игрок-будет протестирован

Особенности:

Высококачественный ЦАП ESS для наилучшего качества звука Используйте флагманский чипсет ЦАП ESS technology (ES9018K2M) 127dB DNR-120dB THD + Б/у Техасские инструменты Burr-коричневый OPA2604 низкий уровень шума OP AMP Используется ультрафазовый шум 100 МГц HiFi TCXO Использованный регулятор сверхнизкого уровня шума Texas Instruments Позолоченные разъемы RCA Поддерживает, но не более чем на 1 ТБ 2,5-дюймов жесткого диска SATA Выбор аудио HDMI или Raspberry Pi ies аудио Поддержка оптического цифрового аудио SPDIF Поддержка аудио с высокой битовой частотой HDMI (HBR) Высокое качество видео производительность Аналоговый стереовыход 3,5 мм Позволяет разделять аудиопоток с сигнала HDMI Для получения звука на аналоговом и оптическом выходах не требуется подключение к выходу HDMI Подключается непосредственно к Raspberry Pi-никаких дополнительных кабелей не требуется Может использоваться индивидуально только с 3 проводным сигналом ies, подключенным от другого интерфейса ies Power s Raspberry Pi-без дополнительного питания Легко DIY с Raspberry Pi

Питание единица измерения-сантиметр

AC 100-240 V вход ~ В переменного тока, 50/60 Гц, 5Vdc 4A выход С 2 разъемами для Северной Америки (США) и Европы (ЕС) Размер штекера питания постоянного тока: 5,5*2,5 мм

Параметры:

Источник питания: + 5Vdc +/-5% Входные порты: 1 x HDMI Три провода Raspberry Pi IGS вход (LRCK-GPIO19, BCK-GPIO18, DATA-GPIO21, GND) Выходные порты: 1 x HDMI, 2 x RCA разъема, 1x3,5 мм телефонный Джек + оптический Уровень аналогового аудиовыхода: 2 В RMS Разрешение/Частота дискретизации: до 32 бит/384 кГц (ES9018K2M) До 24 бит/192 кГц (Raspberry Pi ies До 24 бит/192 кГц (оптический S/PDIF аудио) Оптический аудио формат: LPCM 2CH, Dolby Digital 2 ~ 5.1CH и DTS 2 ~ 5.1CH Размер: 122 мм x 90 мм x 90 мм

Примечания:

Для использования только с оригинальным блоком питания Предупреждение:Не подавайте питание на RASPBERRY PI через гнездо MICRO USB PiS. Приблизительно 3 секунды задержки для включения Raspberry Pi после подачи питания(Мощный чипсет обработки аудио HDMI требует времени для загрузки).

Посылка включает в себя:

X4000 Плата расширения квт×1 HDMI мост Spacer M2.5 x 20 мм квт×4 Винт M2.5 x 6 мм ×8 5Vdc 4А источник питания (Штепсель ЕС и США) × 1 шт.

Руководство пользователя: Вопросы и ответы:

Http://wiki.52pi.com/index.php/X4000P_SKU:EZ-0054
