Описание

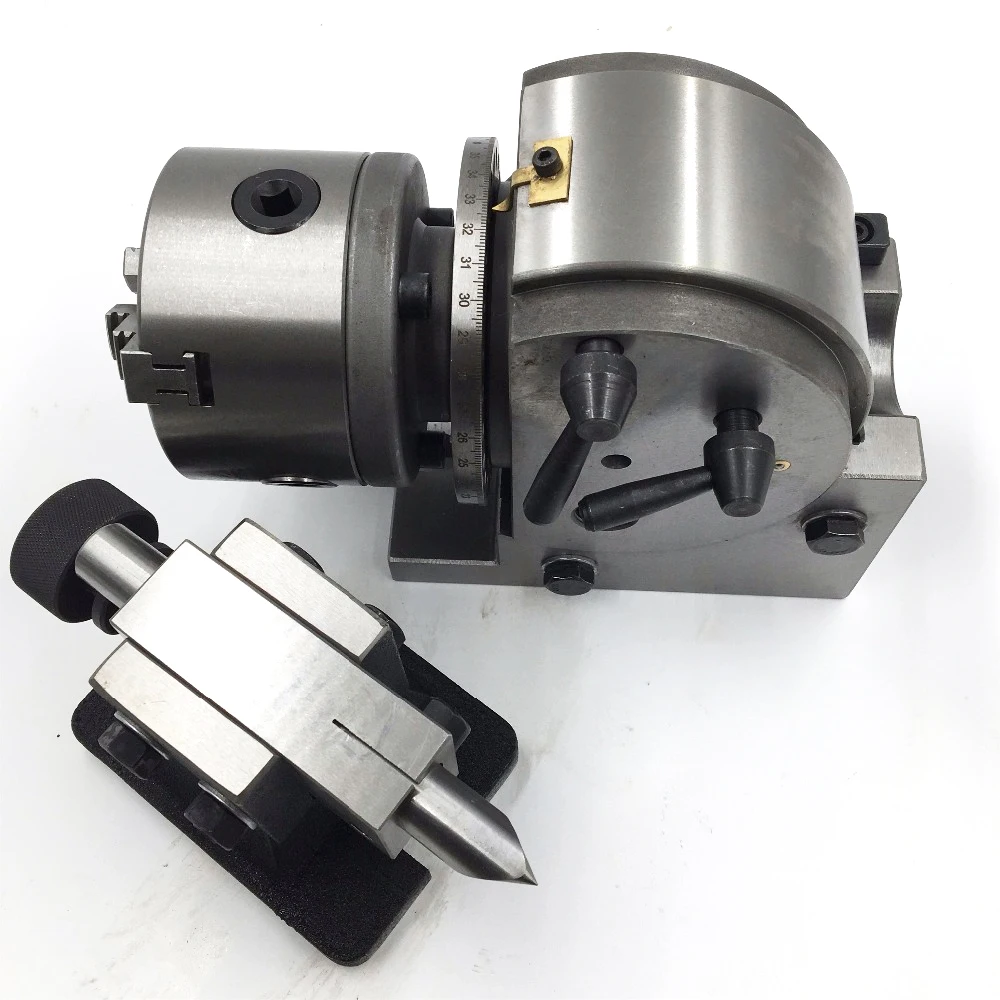

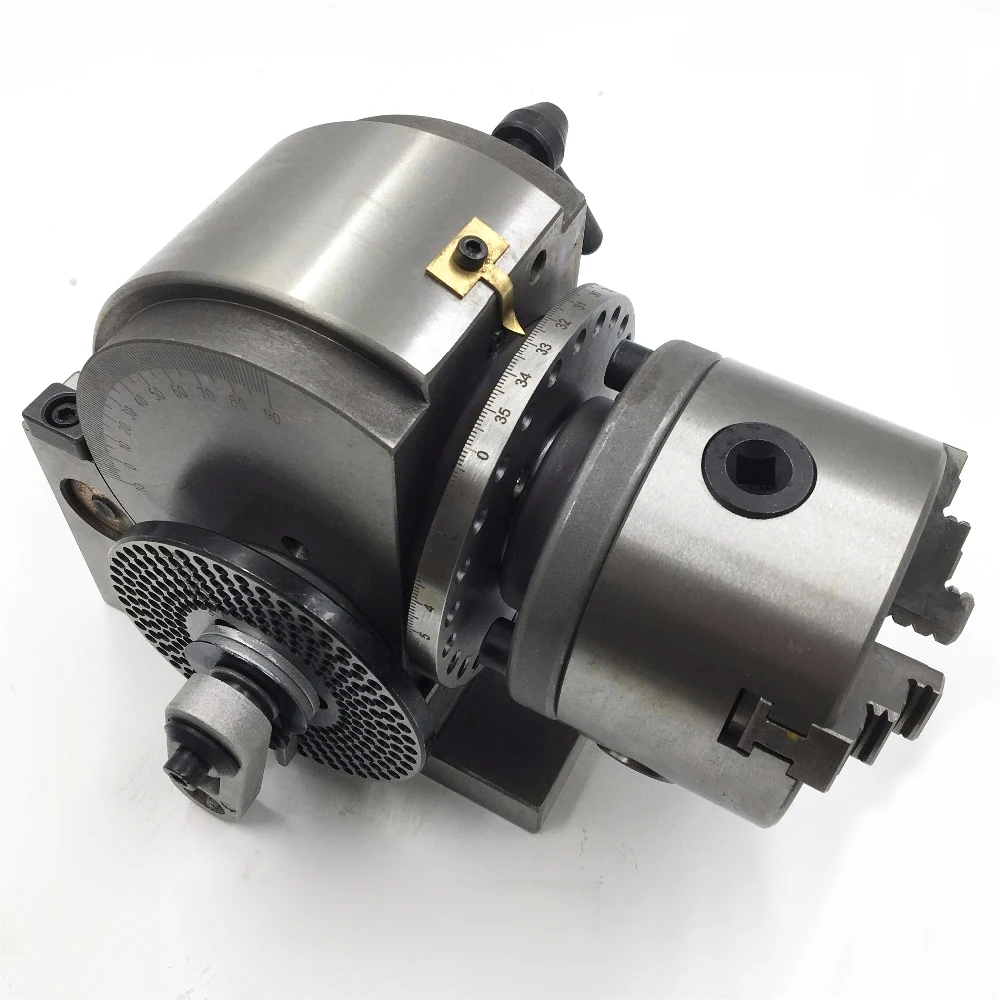

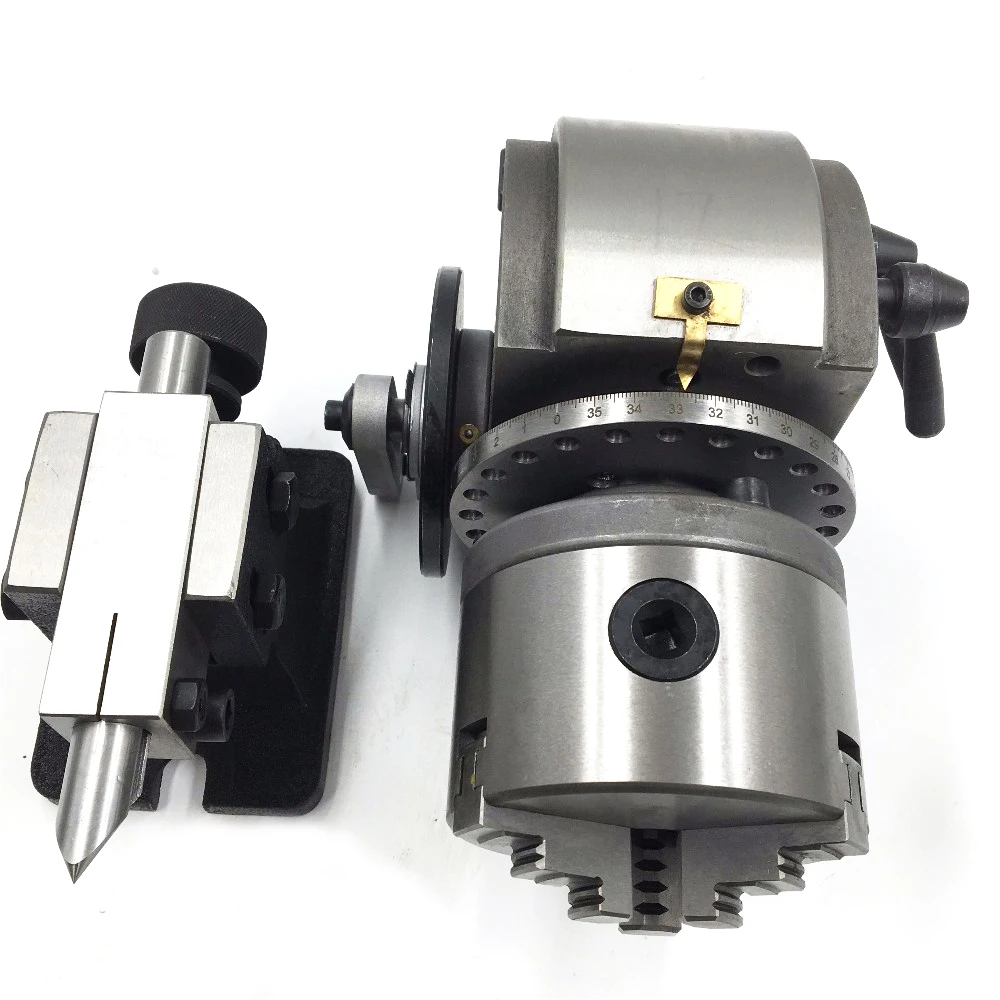

Задняя стока BS-0 прецизионная делительная головка 3 кулачковый токарный патрон 125 мм и делительные диски с ЧПУ Фрезерный набор

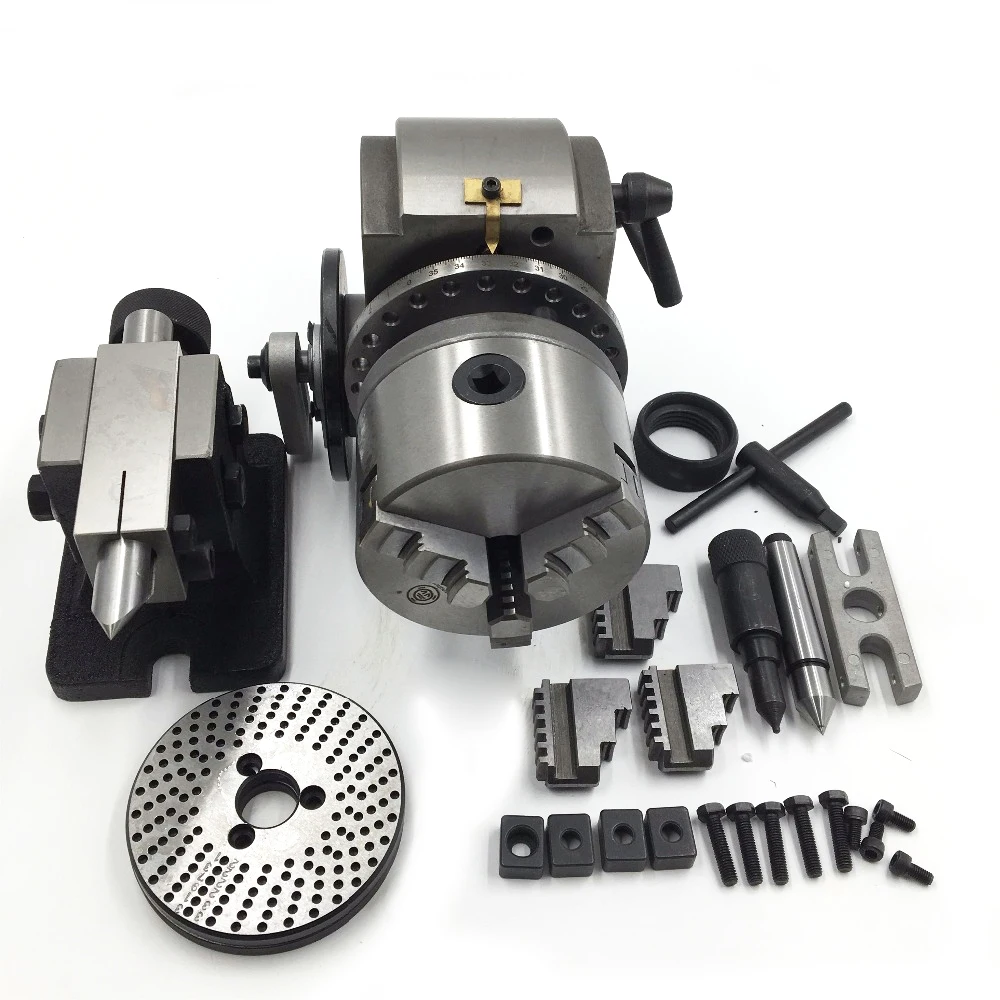

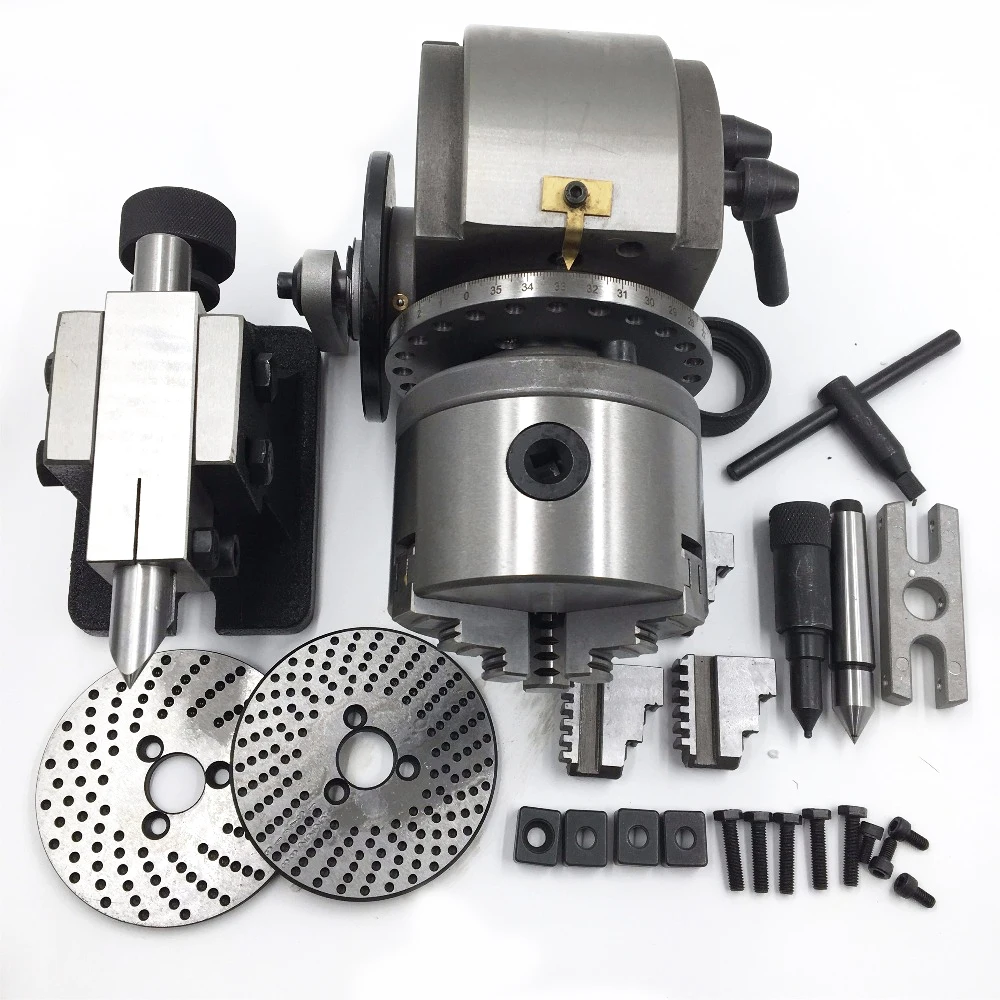

Посылка содержание:
Головной запас * 1 шт.
Задний запас * 1 шт.
Делительные диски A * 1 шт.
Делительные диски B * 1 шт
Делительные диски C * 1 шт
125 мм 3 кулачковый патрон * 1 шт.
Размер:
Полууниверсальный индексный центр BS0, BS1 (головной запас) блок: мм/дюйм
| Модель | А | B | H | h | А | b | g | Конус центр | Диаметр шпинделя отверстие | Масса нетто (кг) |
| BS-0 | 193 | 140 | 173 | 100 | 166 | 90 | 16 | MT2 | 18 | 23,8 |
| 7,59 | 5,51 | 6,81 | 3,93 | 6,53 | 3,54 | 0,63 | B & SN0.7 | |||
| BS-1 | 242 | 168 | 220 | 128 | 206 | 113 | 16 | MT3 | 20 | 35,8 |
| 9,52 | 6,61 | 8,66 | 5,04 | 8,11 | 4,45 | 0,63 | B & SN0.9 |
Полууниверсальный индекс центр BS0, BS1 (хвост-сток) блок: мм/дюйм
| Модель | A1 | B1 | H1 | h | A1 | B1 | G1 | Масса нетто (кг) | Mueasurement m3 |
| BS-0 | 175 | 87 | 107 | 100 | 130 | 92 | 16 | Упаковано с делительная головка | |
| 6,89 | 3,42 | 4,21 | 3,93 | 5,12 | 3,62 | 0,63 | |||
| BS-1 | 183 | 87 | 137 | 128 | 158 | 110 | 16 | Упаковано с делительная головка | |
| 7,2 | 3,42 | 5,39 | 5,04 | 6,22 | 4,33 | 0,63 | |||
Номера отверстий разделительной пластины A, B, C:
(Спиральное Передаточное отношение 1; 40)
| Количество отверстий | Плита | 15 | 16 | 17 | 18 | 19 | 20 |
| Пластина B | 21 | 23 | 27 | 29 | 31 | 33 | |
| Пластина C | 37 | 39 | 41 | 43 | 47 (Европа) | 49 |
Кулачковый патрон Размер:
Характеристики
- Питание
- Ручной
- Количество зажимов
- 3
- Номер модели
- BS-0-125
- Бренд
- ToAuto
