Описание

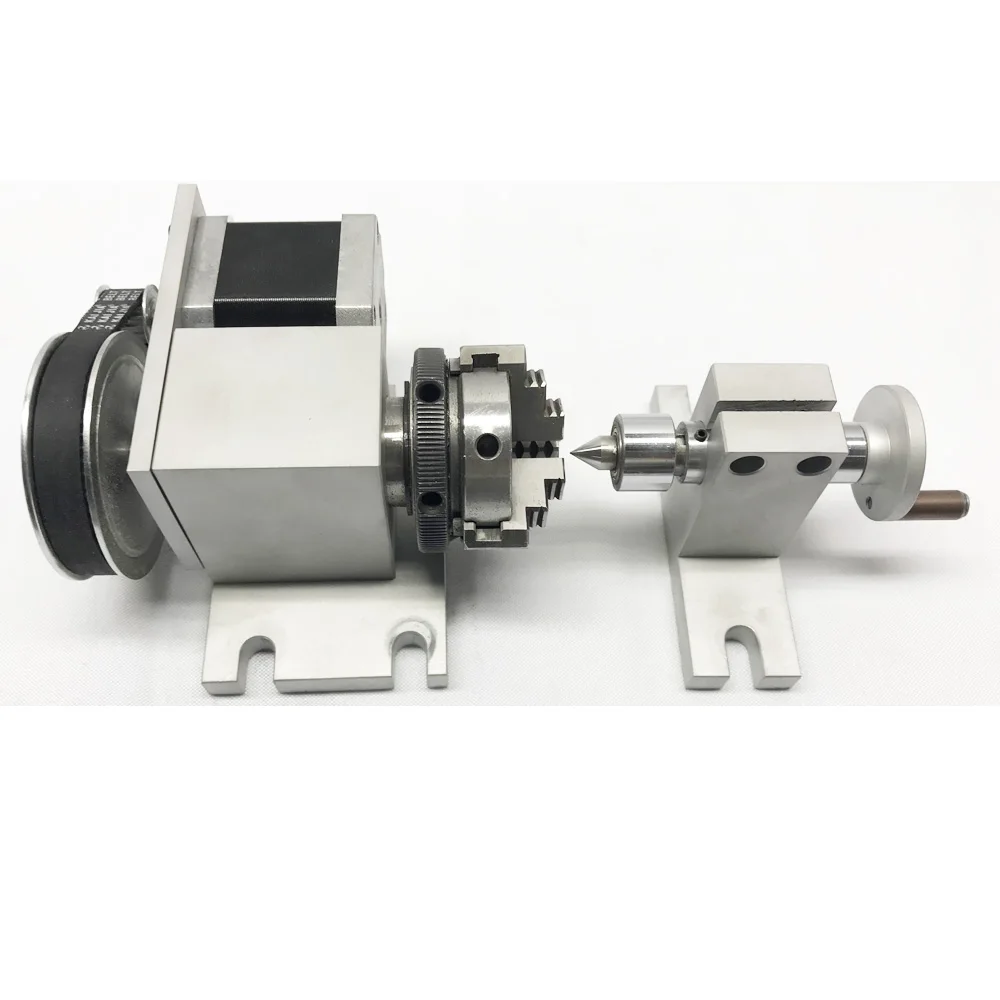

ЧПУ ось вращения 4th ось K02 4Jaw 50 мм токарный патрон Nema17 шаговый двигатель делительная головка + Задняя штока + Драйвер для деревообработки
1. Отгрузочная ведомость
| 1 шт. | Ось вращения |
| 1 шт. | Задняя бабка |
| 1 шт. | Гаечный ключ |
| 1 шт. | TB6600 шаговый привод (Оптимальное рабочее напряжение 12-30 В постоянного тока) |
2. Особенности

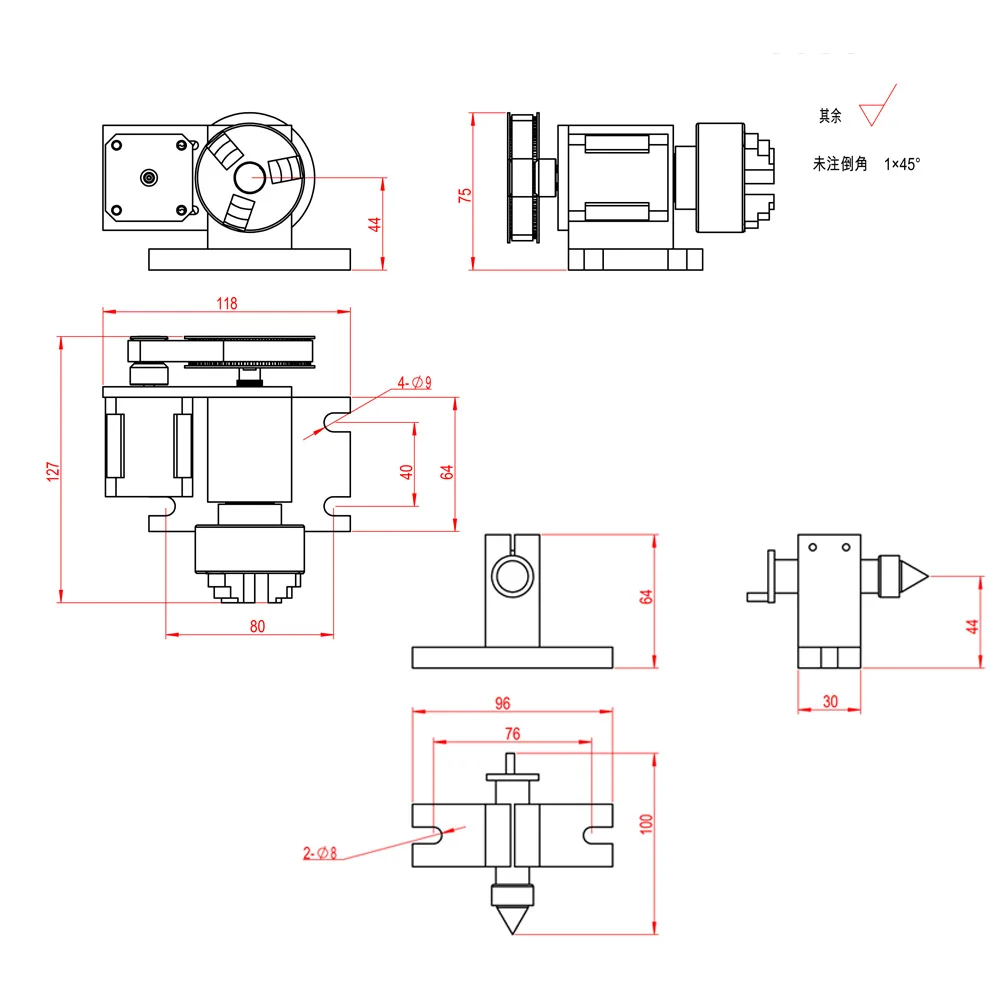

| Тип | Зажимной патрон | Челюстей | Высота по центру (мм) | Общая высота (мм) | Передаточное число | Мотор | Для фрезерный станок с ЧПУ |
| 4-я ось для маршрутизатора с ЧПУ | K01-50 | 3 челюсти | 44 | 75 | 4:1 | Nema17 | CNC1520 |
| K02-50 | 4 нижними зажимами | 44 | 75 | 4:1 | Nema17 | CNC1520 | |
| K01-63 | 3 челюсти | 54 | 85 | 4:1 | Nema17 | CNC1520 | |
| K02-63 | 4 нижними зажимами | 54 | 85 | 4:1 | Nema17 | CNC1520 | |
| K11-80 | 3 челюсти | 65 | 100 | 6:1 | Nema23 | CNC3040 | |
| K12-80 | 4 нижними зажимами | 65 | 100 | 6:1 | Nema23 | CNC3040 | |
| K11-100 | 3 челюсти | 65 | 115 | 6:1 | Nema23 | CNC3040 | |
| K12-100 | 4 нижними зажимами | 65 | 115 | 6:1 | Nema23 | CNC3040 |
3. Шагового привода техническими характеристиками и Особенности
Вход сигнала: односторонний, Импульсный/направление
Подразделение по желанию: 1/2/4/8/16/32 подразделение
Выходной ток: 0.5A-4.0A
Вход напряжение: 9-42VDC(Оптимальное рабочее напряжение 12-30 В постоянного тока)
Сила тока автоматически уменьшается в два раза.
Может управлять 4,6 и 8 свинцовый двухфазный четырехфазный шаговый двигатель
Оптопара изолированный входной сигнал, сильная анти-помехи способность
С перегревом, перегрузкой по току, блокировкой пониженного напряжения, защитой от обратного хода входного напряжения и другими функциями
Небольшой размер, легко установить
Внешний сигнал 3,3-24 в универсальный, не требуется резистор серии
Рабочая температура: от-10 до 45 градусов Цельсия
Температура хранения: от-40 до 70 градусов Цельсия
Частота измельчения: менее 50 кГц
3. 4-я ось импульсного эквивалента установки: Mach3 Системных настройках
|
Алгоритм замены оси X или Y =Периметр/(количество импульсов двигателя/lap * микроступенчатые уровни привода * коэффициент уменьшения)
Характеристики
- Бренд
- ToAuto
- Питание
- Электрический
- Количество зажимов
- 4
- Номер модели
- K02-50 Rotation Axis + Tailstock+TB6600
- Chuck
- K02-50
- Center height
- 44mm
- Overall Height
- 75mm
- Motor
- Nema17
- For CNC Router
- CNC1520
