3D принтер и CNC KIT1. MEGA 2560+ RAMPS 1,4+ DRV8825(5 шт.)+ кабель MicroUSB(50 см) совместимый для Arduino и RepRap проектов

Описание

Этот простой набор для 3D-принтера на базе микроконтроллера Mega 2560 + RAMPS 1,4 + DRV8825 драйвер двигателя, это решение для RepRapПроектов.

Он предназначен для установки всей электроники, необходимой для RepRap в один небольшой посылка по низкой цене. RAMPS 1,4 интерфейсы Ard. Мега с его мощной платформой и имеет много места для расширения. Модульная конструкция включает штепсельную вилку в шаговых драйверах и электронику управления экструдера на Арде. Мега щит для легкого обслуживания, замены части, возможности обновления и расширения.

Включает в себя:

1. Мега 2560-1 шт

2. Экран RAMPS 1,4-1 шт.

3. Драйвер шагового двигателя DRV8825 с нагревательной раковиной-5 шт.

4. Адаптер контроллера с 2 кабелями IDC (6-150 мм) 1 комплект.

4. Кабель MicroUSB (50 см)-1 шт.

RAMPS 1,4:

RAMPS 1,4Короткое для RepRap Ard. Мега щит. Он предназначен для установки всей электроники, необходимой для RepRap в один небольшой посылка по низкой цене. RAMPS 1,4 интерфейсы Ard. Мега с его мощной платформой и имеет много места для расширения. Модульная конструкция включает вилку в шаговых драйверах и электронику управления экструдера на Ard. Мега щит для легкого обслуживания, замены части, возможности обновления и расширения. Кроме того, в систему можно добавить несколько плат расширения Ardulno, если основная плата RAMPS 1,4 находится в верхней части стека.

Мега 2560 R3:

Это новая версия 2016 года нашей платы Mega 2560, которая полностью совместима с Arduino Mega 2560. Он использует подлинный микроконтроллер Atmel ATmega2560 и недорогой интерфейс CH340G USB-UART.
Эта плата продолжает наше стремление к бескомпромиссному качеству с использованием лучших компонентов и превосходного дизайна, обеспечивая стабильностьНизкая стоимостьРешение. Он использует CH340G для снижения стоимости без потери функциональности или качества.

DRV8825 Драйвер шагового двигателя:

DRV8825 Драйвер шагового двигателя перевозчик является breakout доска для TI's DRV8825MicrosteppingБиполярный Драйвер шагового двигателя. Модуль имеет распиновку и интерфейс, которые почти идентичны нашим несущим шагового двигателя A4988, поэтому его можно использовать как более производительную замену для этих плат во многих применениях. DRV8825 оснащен регулируемым ограничением тока, защитой от перегрузки по току и перегрева и шестьюMicrostepРазрешение (до 1/32 шаг). Он работает от 8,2-45 В и может поставлять до приблизительно 1,5 а на фазу без теплоотвода или форсированного воздушного потока (рассчитан до 2,2 а на катушку с достаточным дополнительным охлаждением).

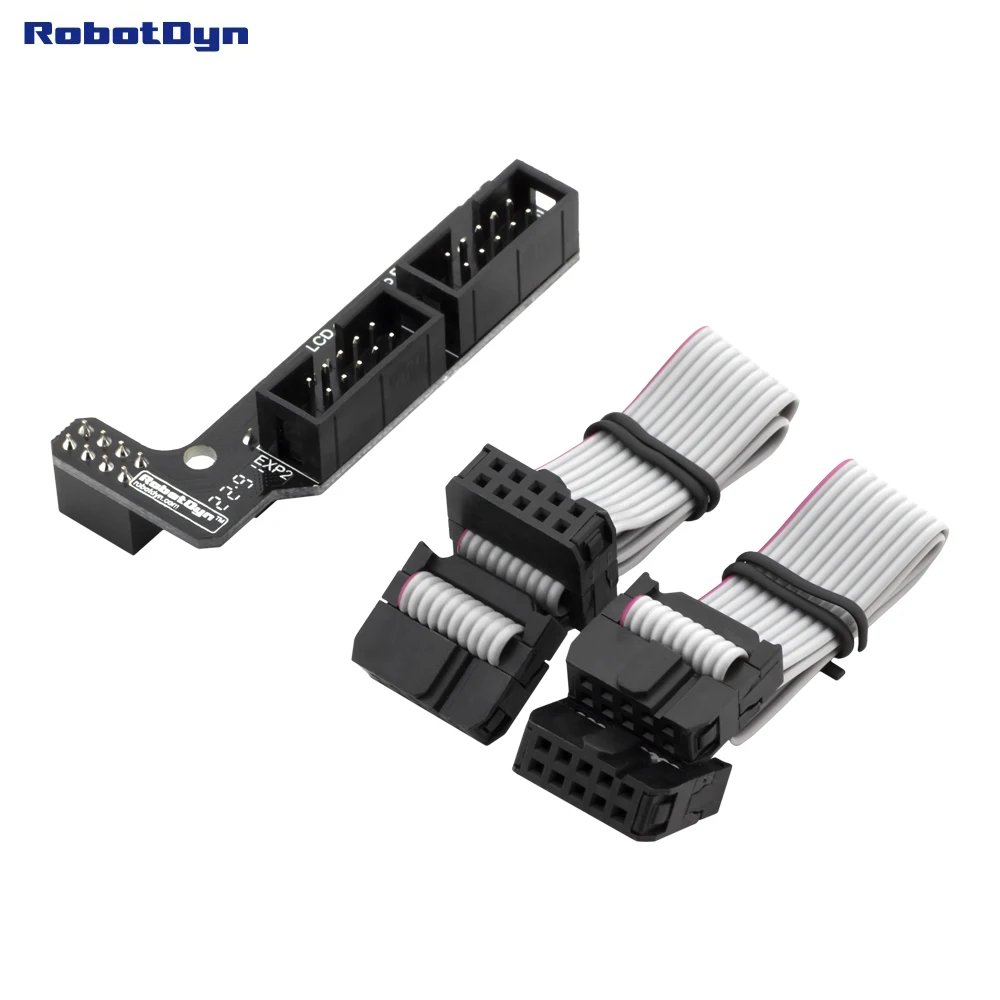

Умный адаптер для RAMPS 1,4, для подключения к ЖК-контроллеру:

Этот адаптер нужен для подключения RAMPS 1,4 Shield к ЖК-контроллеру (графика или текст).

IDC проволочная полоса = 6 "(150 мм)

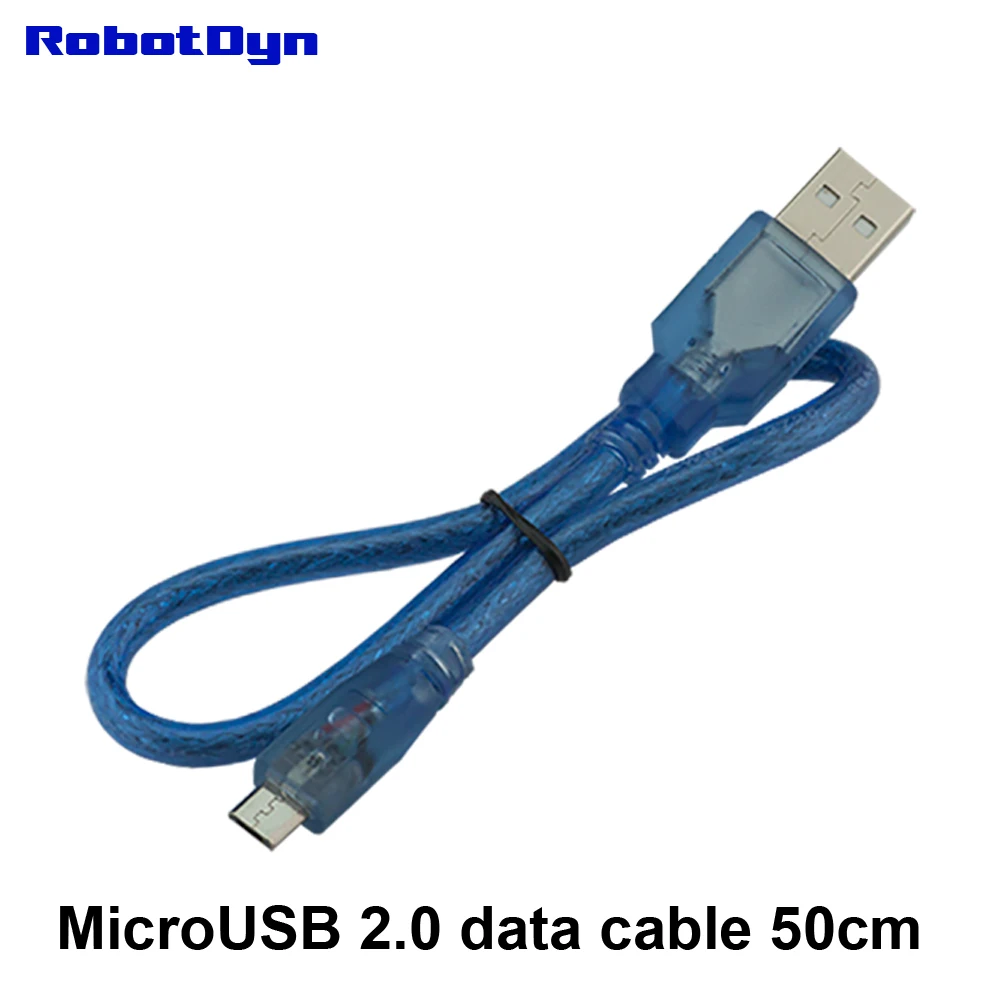

Кабель Micro USB для передачи данных 2,0 (50 см):

TЕго Стандартный Micro USB кабель, для USB данных 2,0.Идеально подходит для подключения этого комплекта к ПК.

Документы

Документы (инструкции, схемы и т. Д.), ссылки:
