3D принтер и CNC KIT2. MEGA 2560+ RAMPS 1,4+ графический контроллер 128x64+ драйверы+ концевой упор, совместим с Arduino и RepRap

Описание

Этот набор инструментов для 3D принтера Подходит на микроконтроллер Мега 2560 + пандусы 1,4 + графический 128x64 контроллер + шаговый двигатель драйверы + Торцевая-stop + USB кабель, это решение для RepRapПроектов.

Он предназначен для установки всей электроники, необходимой для RepRap в один небольшой посылка по низкой цене. RAMPS 1,4 интерфейсы Ard. Мега с его мощной платформой и имеет много места для расширения. Модульная конструкция включает штекер в Шаговые драйверы и экструдер контроль электроники на Арде. Мега щит для легкого обслуживания, замены части, возможности обновления и расширения.

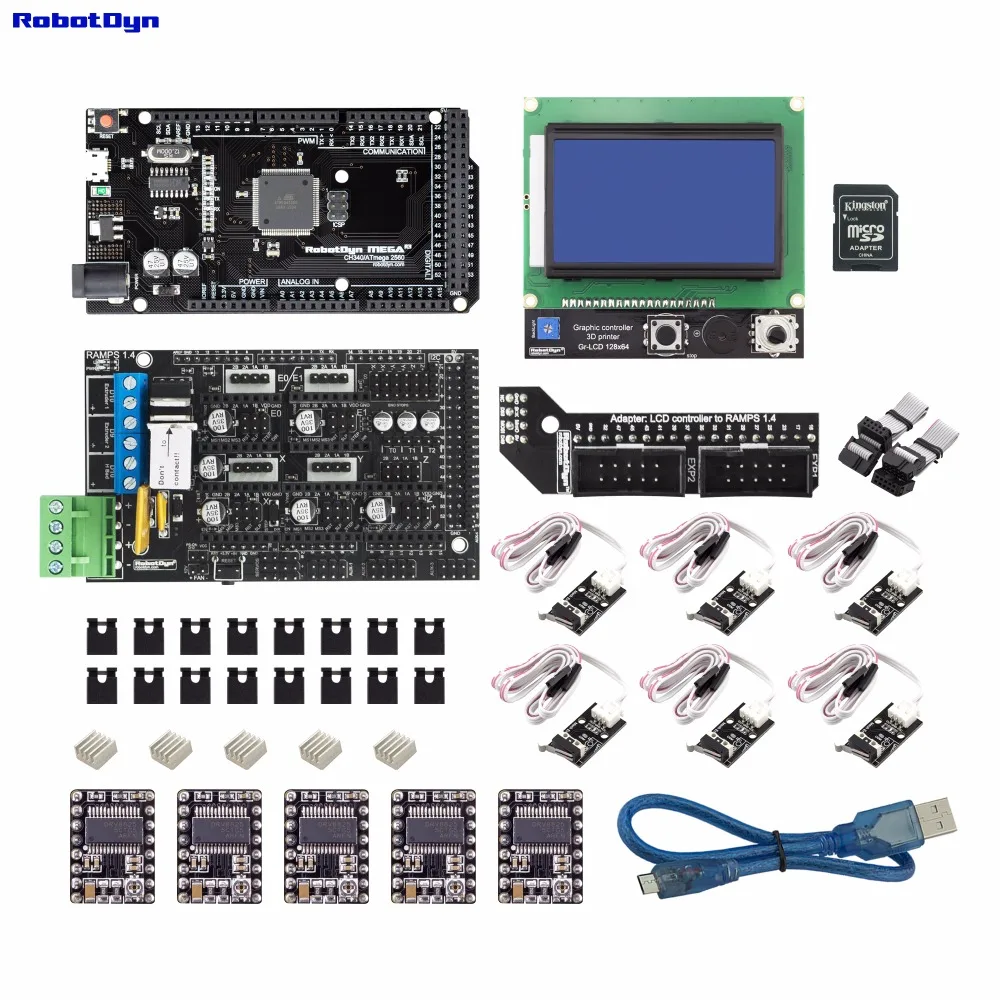

Включает в себя-версия с A4988 шаговый двигатель Драйверы:

1. Мега 2560-1 шт

2. Экран RAMPS 1,4-1 шт.

3. Графический контроллер для RAMPS 1,4,Grlcd128x64-1 шт.

4. Адаптер контроллера с 2 кабелями IDC (6-150 мм) 1 комплект.

5. Драйвер шагового двигателя A4988 с нагревательной раковиной-5 шт.

6. Механический торцевой упор для 3D и ЧПУ машины с проволокой (60 см) -6 шт.

7. Кабель MicroUSB (50 см)-1 шт.

Включает-версия с драйверами шагового двигателя DRV8825:

1. Мега 2560-1 шт.

2. Экран RAMPS 1,4-1 шт.

3. Графика контроллер для ПЛАТФОРМЫ 1,4,Grlcd128x64-1 шт.

4. Контроллер адаптер с 2 IDC кабель (6 "-150 мм), 1 комплект.

5. Драйвер шагового двигателя DRV8825 с нагревательной раковиной-5 шт.

6. Механический торцевой упор для 3D и ЧПУ машины с проволокой (60 см) -6 шт.

7. Кабель MicroUSB (50 см)-1 шт.

RAMPS 1,4:

RAMPS 1,4Короткое для RepRap Ard. Мега щит. Он предназначен для установки всей электроники, необходимой для RepRap в один небольшой посылка по низкой цене. RAMPS 1,4 интерфейсы Ard. Мега с его мощной платформой и имеет много места для расширения. Модульная конструкция включает вилку в шаговых драйверах и электронику управления экструдера на Ard. Мега щит для легкого обслуживания, замены части, возможности обновления и расширения. Кроме того, в систему можно добавить несколько плат расширения Ardulno, если основная плата RAMPS 1,4 находится в верхней части стека.

Мега 2560 R3:

Это новинка 2016 версия нашего Мега 2560 доска, который полностью совместим с Arduino Mega 2560. Он использует подлинный микроконтроллер Atmel ATmega2560 и недорогой интерфейс CH340G USB-UART.
Данная плата по-прежнему нашу приверженность бескомпромиссным качеством сборки, используя самые лучшие компоненты и отличный дизайн макет, обеспечивая стабильнуюНизкая стоимостьРешение. Он использует CH340G для снижения стоимости без потери функциональности или качества.

A4988 Драйвер шагового двигателя:

A4988 представляет собой в комплектеMicrosteppingДрайвер двигателя со встроенным переводчиком для удобства эксплуатации. Этот драйвер может использовать в полном, половинном, 1/4, 1/8 и 1/16 шаговых режимах работы биполярных шаговых двигателей, выходная мощность привода до 35 В и ± 2 А. a4988 включает фиксированный регулятор тока, регулятор в медленных или смешанных режимах распада.

A4988Конвертер является ключом к легкой реализации. До тех пор, пока "шаг" Вход ввода одного импульса диски двигательMicrostep. Нет таблицы последовательности фаз,Высокая частота управлениеЛиниями, а также сложный интерфейсов для программирования.A4988Интерфейс очень подходит дляСложного микропроцессораНедоступен или перегружен. В микро-шаговой операции A4988 разделочная система управления внутри автоматически выбирает текущий режим распада (медленный или смешанный). В режиме смешанного распада устройство сначала настроено на фиксированное время простоя в некотором быстром распаде, а затем в остальном на медленное время простоя. Смешанная схема контроля тока распада приводит к уменьшению звукового шума двигателя, повышенной точности шагов и уменьшенному энергопотреблению. Внутренняя схема управления синхронным выпрямлением предусмотрена для улучшения энергопотребления импульсной модуляции (ШИМ). Внутренняя защита от короткого замыканияВключает в себяОтключение при перегреве с гистерезисом,Пониженного напряжения блокировки(UVLO), и кроссовер перегрузок по току защиты. Специальная мощная последовательности.

DRV8825 Драйвер шагового двигателя:

В DRV8825 Драйвер шагового двигателя Перевозчик a коммутационная плата для TI DRV8825MicrosteppingБиполярный Драйвер шагового двигателя. Модуль имеет распиновку и интерфейс, которые почти идентичны нашим несущим шагового двигателя A4988, поэтому его можно использовать как более производительную замену для этих плат во многих применениях. В DRV8825 имеет регулируемый ограничение тока, перегрузки по току и защита от перегрева и шестьMicrostepРазрешение (до 1/32 шаг). Он работает от 8,2-45 В и может поставлять до приблизительно 1,5 а на фазу без теплоотвода или форсированного воздушного потока (рассчитан до 2,2 а на катушку с достаточным дополнительным охлаждением).

Умный lcd 12864 Графический контроллер для RAMPS 1,4, с sd-кардридером:

Этот полный графический Смарт контроллер поставляется с SD-карты и MicroSD-устройства для чтения карт, кнопка стоп иРоторныйКодировщик и 128x64ГрафикаЖК-дисплей (синий цвет).

После подключения этот контроллер к плате пандусы, вам не нужен ваш ПКБольше, Умный контроллер предоставляет питание для вашей карты памяти SD/MicroSD.Кроме того,Все действия, такие как калибровки, топоры, движениях могут осуществляться только с помощью Поворотный энкодер на интеллектуальный контроллер. Распечатайте ваш 3D дизайн без ПК, просто с g-кодом, хранящимся на sd-карте.

Умный адаптер для RAMPS 1,4, для подключения к ЖК-контроллеру:

Этот адаптер нужен для подключения RAMPS 1,4 щит для ЖК-дисплей контроллер (графики или текст).

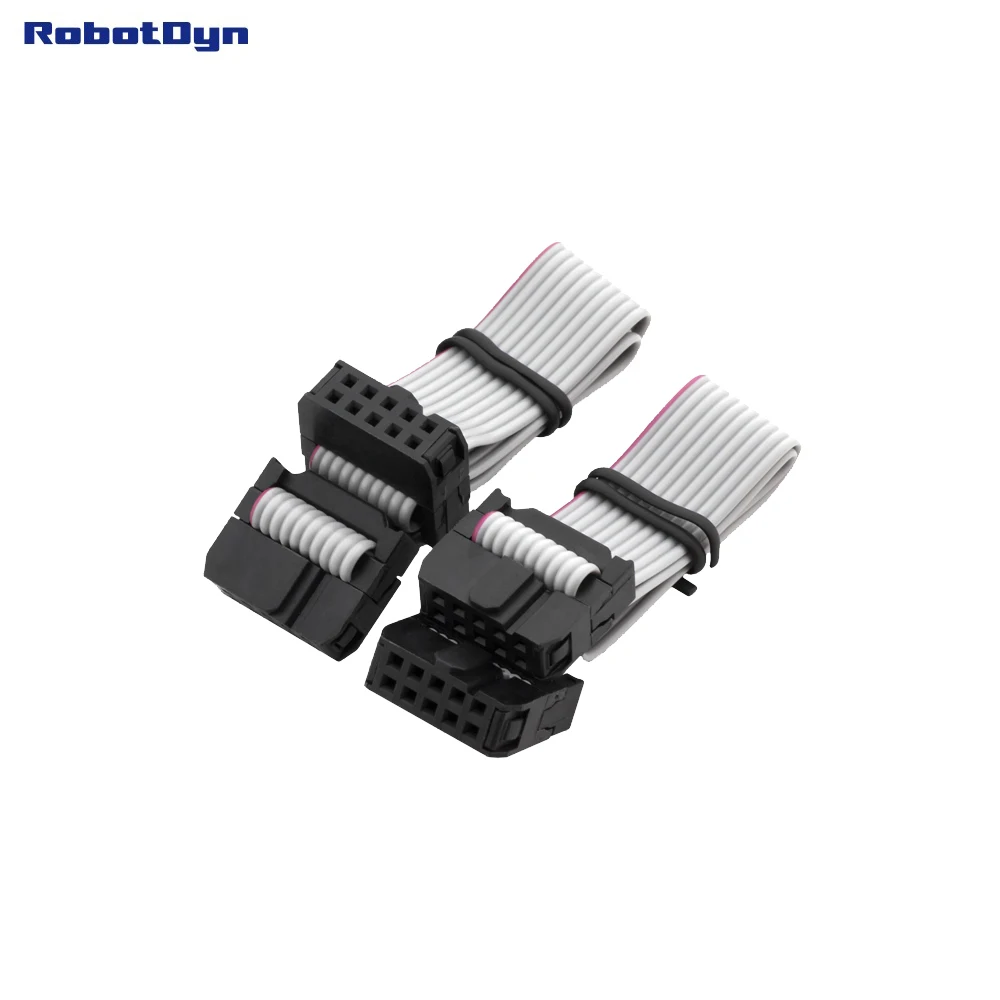

IDC проволочная полоса = 6 "(150 мм)

Механический оконечник для 3D и станка с ЧПУ, с проводом 60 см:

Механический фиксатор для 3D и ЧПУ для лазерной резки, с проводом 60 см.

Кабель Micro USB для передачи данных 2,0 (50 см):

TЕго Стандартный Micro USB кабель, для USB данных 2,0.Идеально подходит для подключения данного комплекта к компьютеру.

Продукт официальная информация:

Http://robotdyn.com/~OcEv5-Международные

* Подробная информация о продукте, инструкции, руководство и программное обеспечение, пожалуйста, посетите официальный продукт.
