Комплект для 3D-принтера 1. MEGA 2560+ RAMPS 1,4+ драйвер двигателя(5 шт.)+ кабель MicroUSB(50 см), совместимый для Arduino и RepRap проектов

Описание

Этот простой набор для 3D-принтера на базе микроконтроллера Mega 2560 + RAMPS 1,4 + A4988 драйвера двигателя начинается для RepRap.

Он предназначен для установки всей электроники, необходимой для RepRap в один небольшой посылка по низкой цене. RAMPS 1,4 интерфейсы Ard. Мега с его мощной платформой и имеет много места для расширения. Модульная конструкция включает вилку в шаговых драйверах и электронику управления экструдера на Ard. Мега щит для легкого обслуживания, замены части, возможности обновления и расширения.

Включает набор с драйверами шагового двигателя A4988:

1. Мега 2560-1 шт

2. Экран RAMPS 1,4-1 шт.

3. Драйвер шагового двигателя A4988 с нагревательной раковиной-5 шт.

4. Адаптер контроллера с 2 кабелями IDC (6-150 мм)-1 комплект.

4. Кабель MicroUSB (50 см)-1 шт.

Комплект для 3D-принтера 1. MEGA 2560+ RAMPS 1,4+ драйвер двигателя(5 шт.)+ кабель MicroUSB(50 см), совместимый для Arduino и RepRap проектов

Включает набор с драйверами шагового двигателя DRV8825:

1. Мега 2560-1 шт

2. Экран RAMPS 1,4-1 шт.

3. Драйвер шагового двигателя DRV8825 с нагревательной раковиной-5 шт.

4. Адаптер контроллера с 2 кабелями IDC (6-150 мм)-1 комплект.

4. Кабель MicroUSB (50 см)-1 шт.

RAMPS 1,4:

RAMPS 1,4Короткое для RepRap Ard. Мега щит. Он предназначен для установки всей электроники, необходимой для RepRap в один небольшой посылка по низкой цене. RAMPS 1,4 интерфейсы Ard. Мега с его мощной платформой и имеет много места для расширения. Модульная конструкция включает в себяШтепсельная ВилкаВ шаговых драйверах и экструдере управления электроникой на Ard. Мега щит для легкого обслуживания, замена части,Модернизация-умениеИ расширения. Кроме того, целый рядArdulnoПлаты расширения могут быть добавлены в систему, если основная плата RAMPS 1,4 находится в верхней части стека.

Мега 2560 R3:

Это новая версия 2016 года нашей платы Mega 2560, которая полностью совместима с Arduino Mega 2560. Он использует подлинный микроконтроллер Atmel ATmega2560 и недорогой интерфейс CH340G USB-UART.
Эта плата продолжает наше стремление к бескомпромиссному качеству с использованием лучших компонентов и превосходного дизайна, обеспечивая стабильностьНизкая стоимостьРешение. Он использует CH340G для снижения стоимости без потери функциональности или качества.

A4988 Драйвер шагового двигателя:

A4988 представляет собой в комплектеMicrosteppingДрайвер двигателя со встроенным переводчиком для удобства эксплуатации. Этот драйвер может использовать в полном, половинном, 1/4, 1/8 и 1/16 шаговых режимах работы биполярных шаговых двигателей, выходная мощность привода до 35 В и ± 2 А. a4988 включает фиксированный регулятор тока, регулятор в медленных или смешанных режимах распада.

A4988Конвертер является ключом к легкой реализации. До тех пор, пока вход "шаг", входящий один импульсный привод двигателя одинMicrostep. Нет таблицы последовательности фаз,Высокая частотаУправляющие линии или сложные интерфейсы для программирования.A4988Интерфейс очень подходит дляКомплексМикропроцессор недоступен или перегружен. В микро-шаговой операции A4988 разделочная система управления внутри автоматически выбирает текущий режим распада (медленный или смешанный). В режиме смешанного распада устройство сначала настроено на фиксированное время простоя в некотором быстром распаде, а затем в остальном на медленное время простоя. Смешанная схема контроля тока распада приводит к уменьшению звукового шума двигателя, повышенной точности шагов и уменьшенному энергопотреблению. Внутренняя схема управления синхронным выпрямлением предусмотрена для улучшения энергопотребления импульсной модуляции (ШИМ). Внутренняя защита от короткого замыканияВключает в себя:Отключение при перегреве с гистерезисом,Пониженного напряженияБлокировка (UVLO) и защита от тока кроссовера. Специальная мощная последовательности.

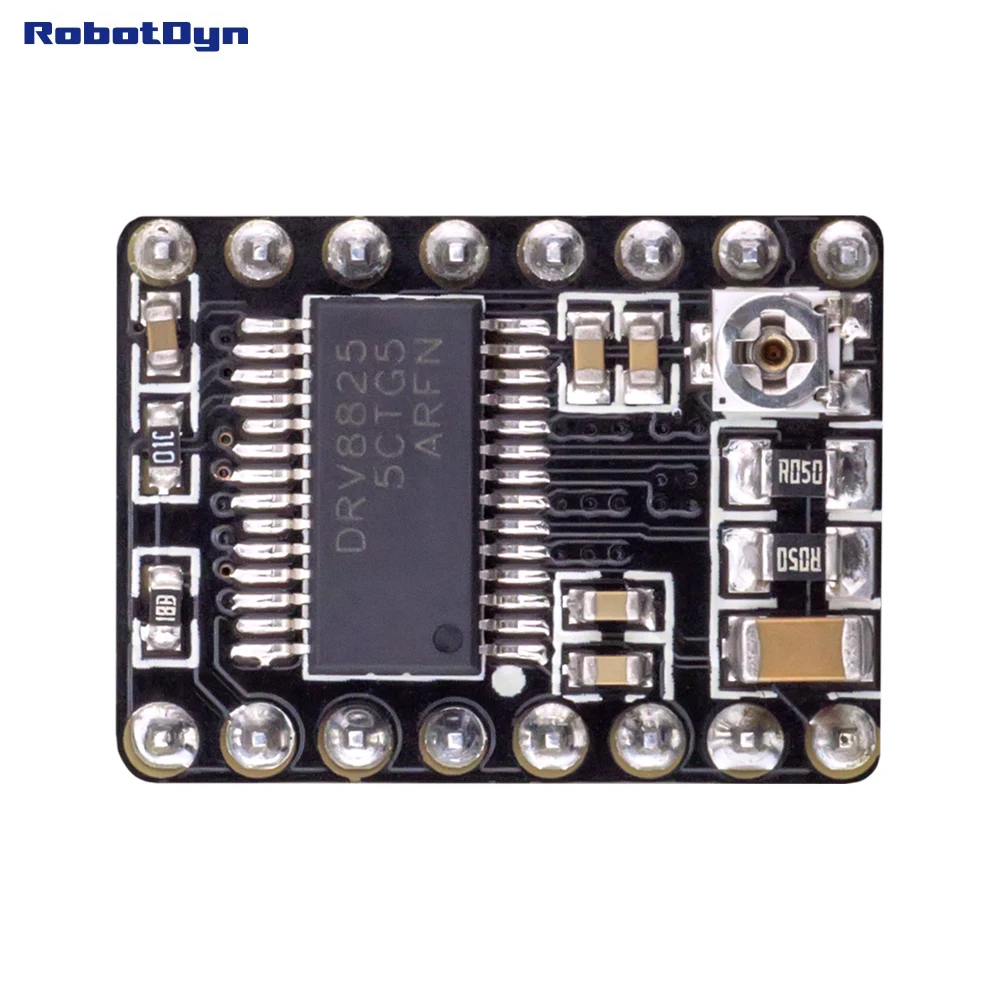

DRV8825 Драйвер шагового двигателя:

DRV8825 Драйвер шагового двигателя перевозчик является breakout доска для TI's DRV8825MicrosteppingБиполярный Драйвер шагового двигателя. Модуль имеет распиновку и интерфейс, которые почти идентичны нашим несущим шагового двигателя A4988, поэтому его можно использовать как более производительную замену для этих плат во многих применениях. DRV8825 оснащен регулируемым ограничением тока, защитой от перегрузки по току и перегрева и шестьюMicrostepРазрешение (до 1/32 шаг). Он работает от 8,2-45 В и может поставлять до приблизительно 1,5 а на фазу без теплоотвода или форсированного воздушного потока (рассчитан до 2,2 а на катушку с достаточным дополнительным охлаждением).
