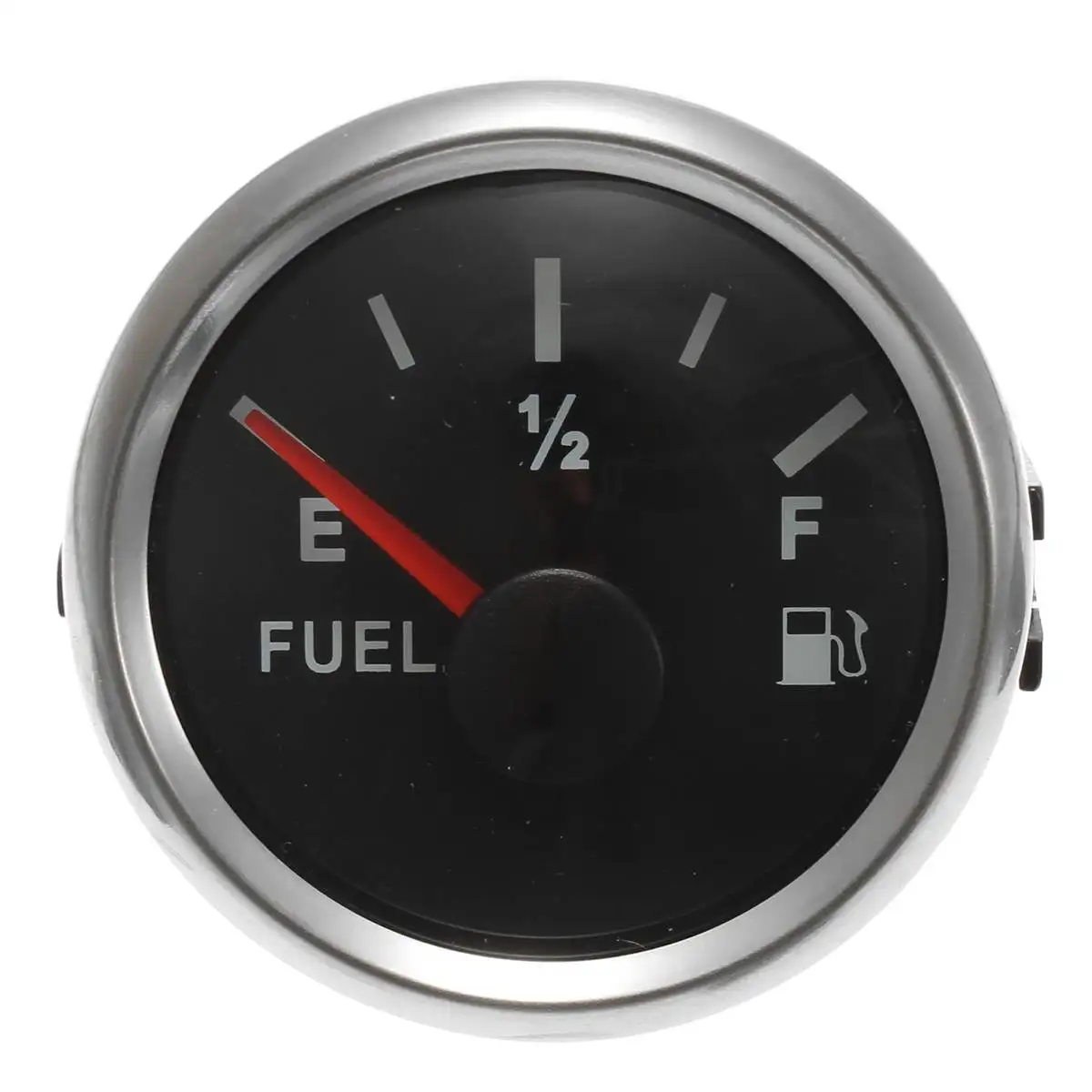

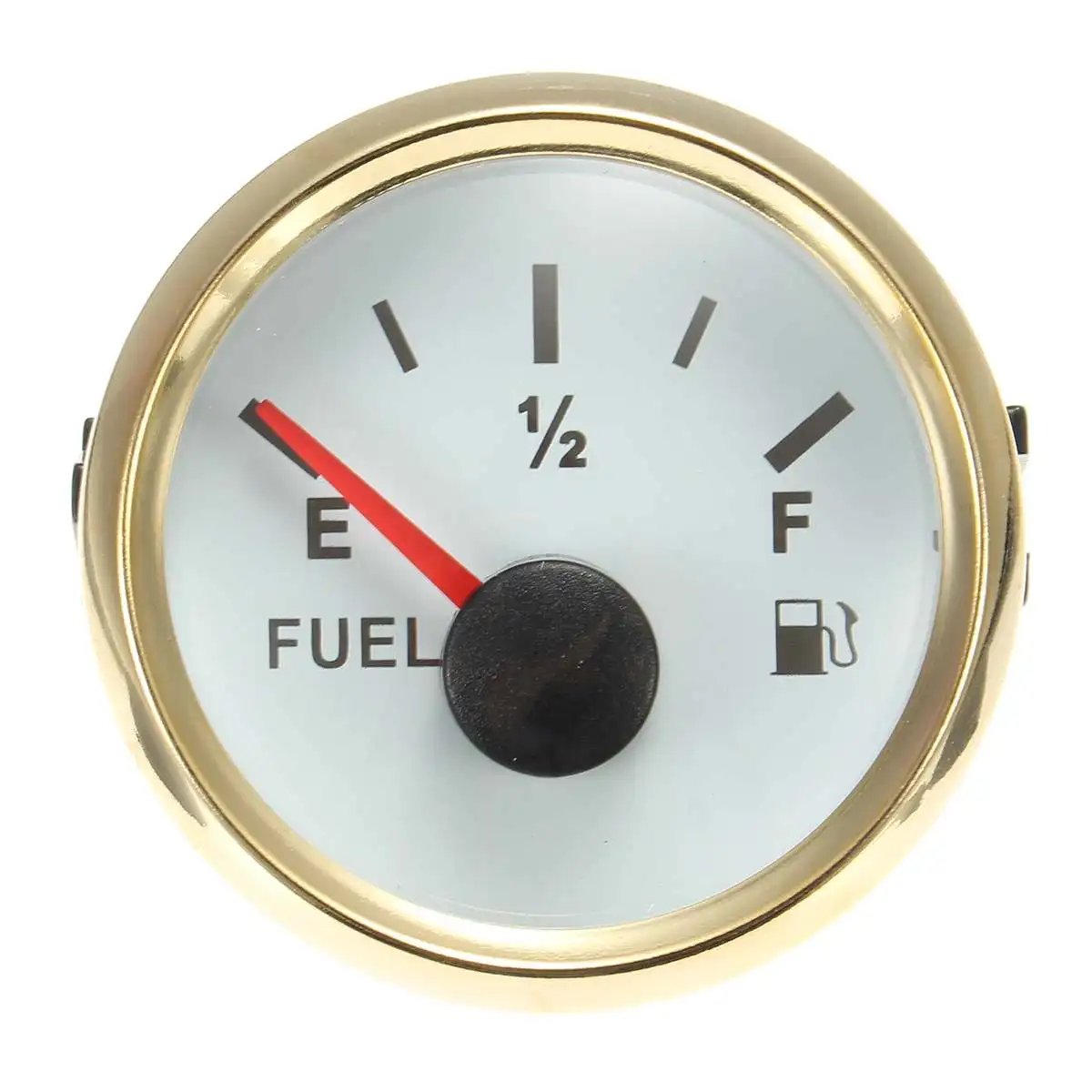

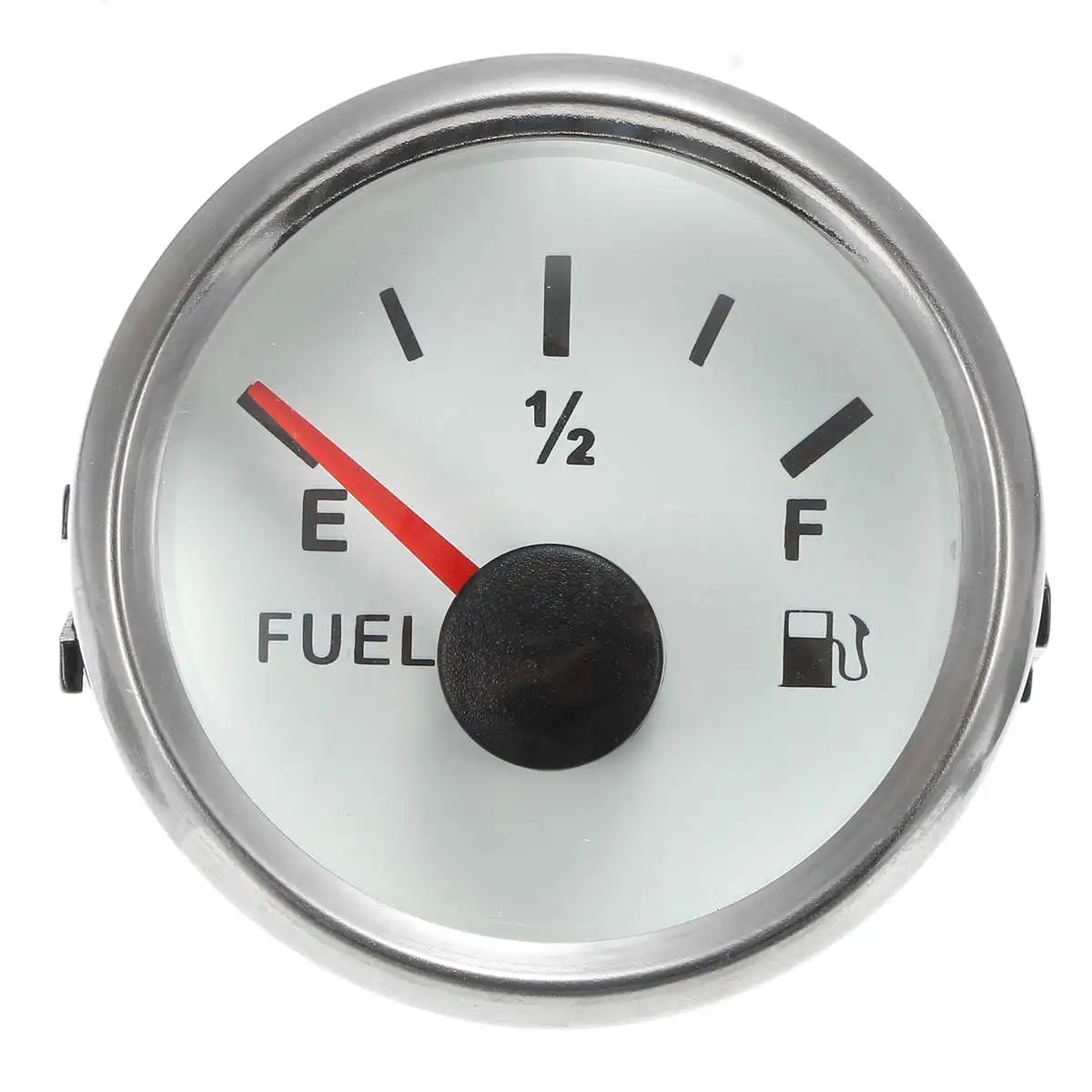

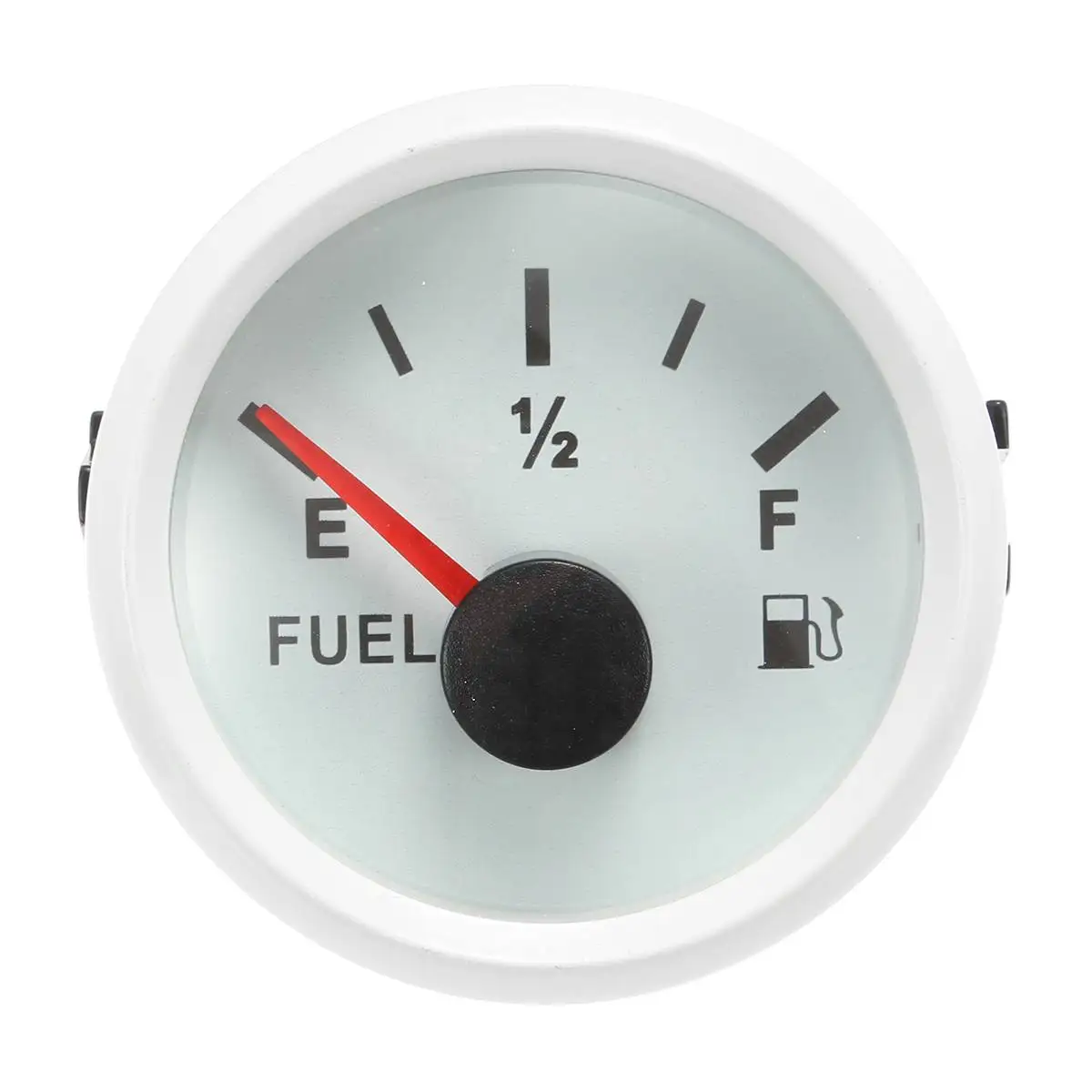

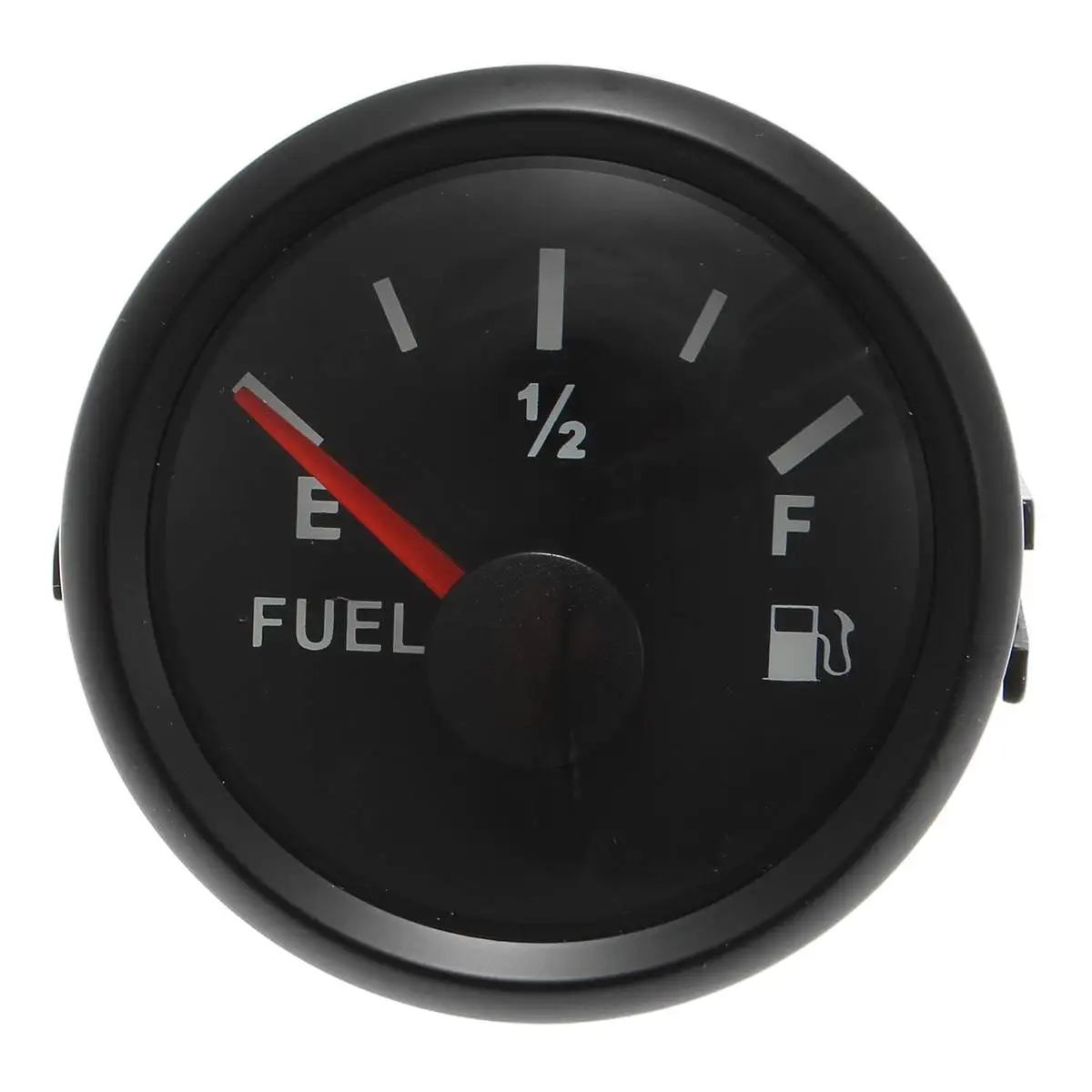

9-32 в 52 мм датчик уровня топлива сенсор Отправитель 316L нержавеющая сталь Передняя крышка для мотоцикла автомобиль грузовик

Описание

Посылка в комплект входит:

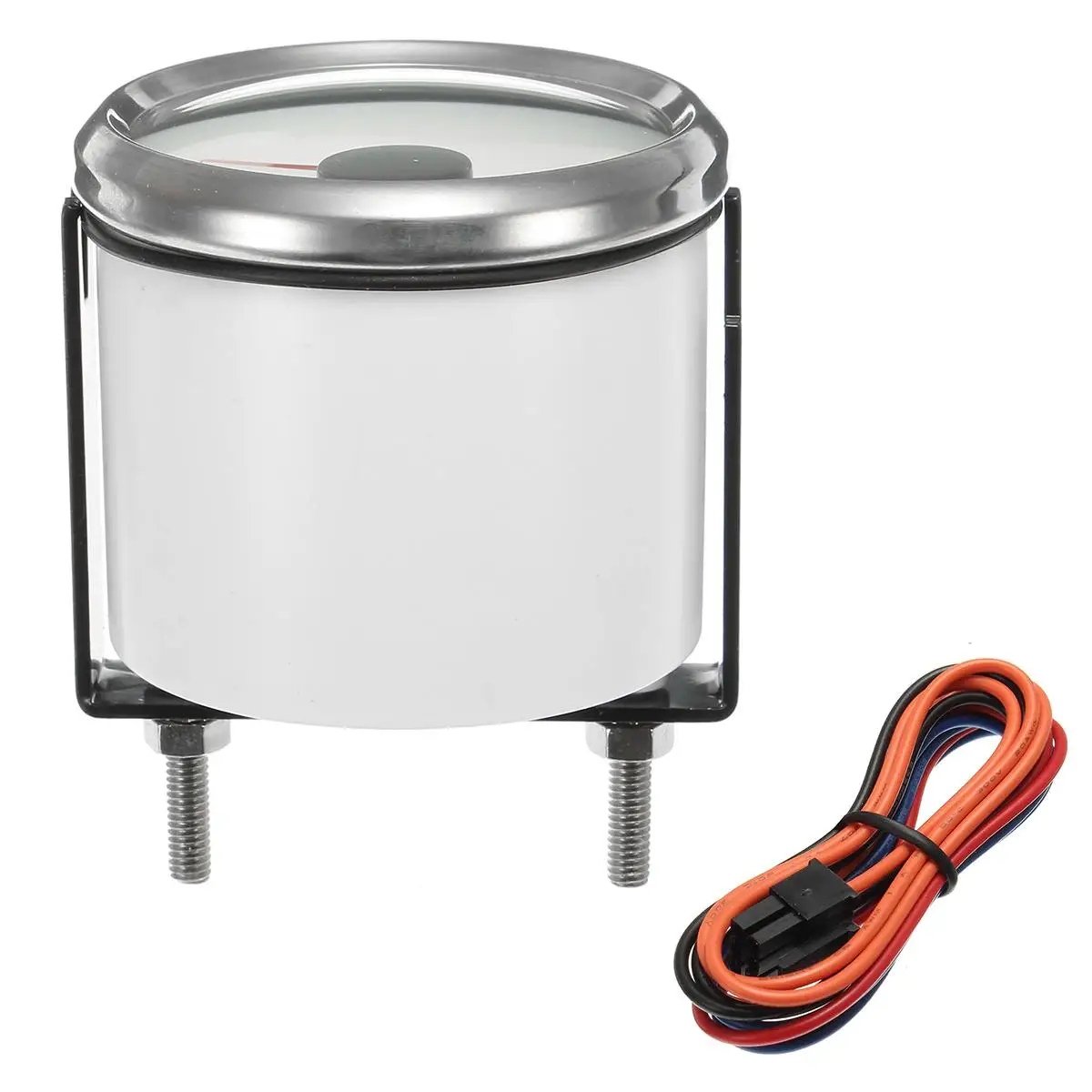

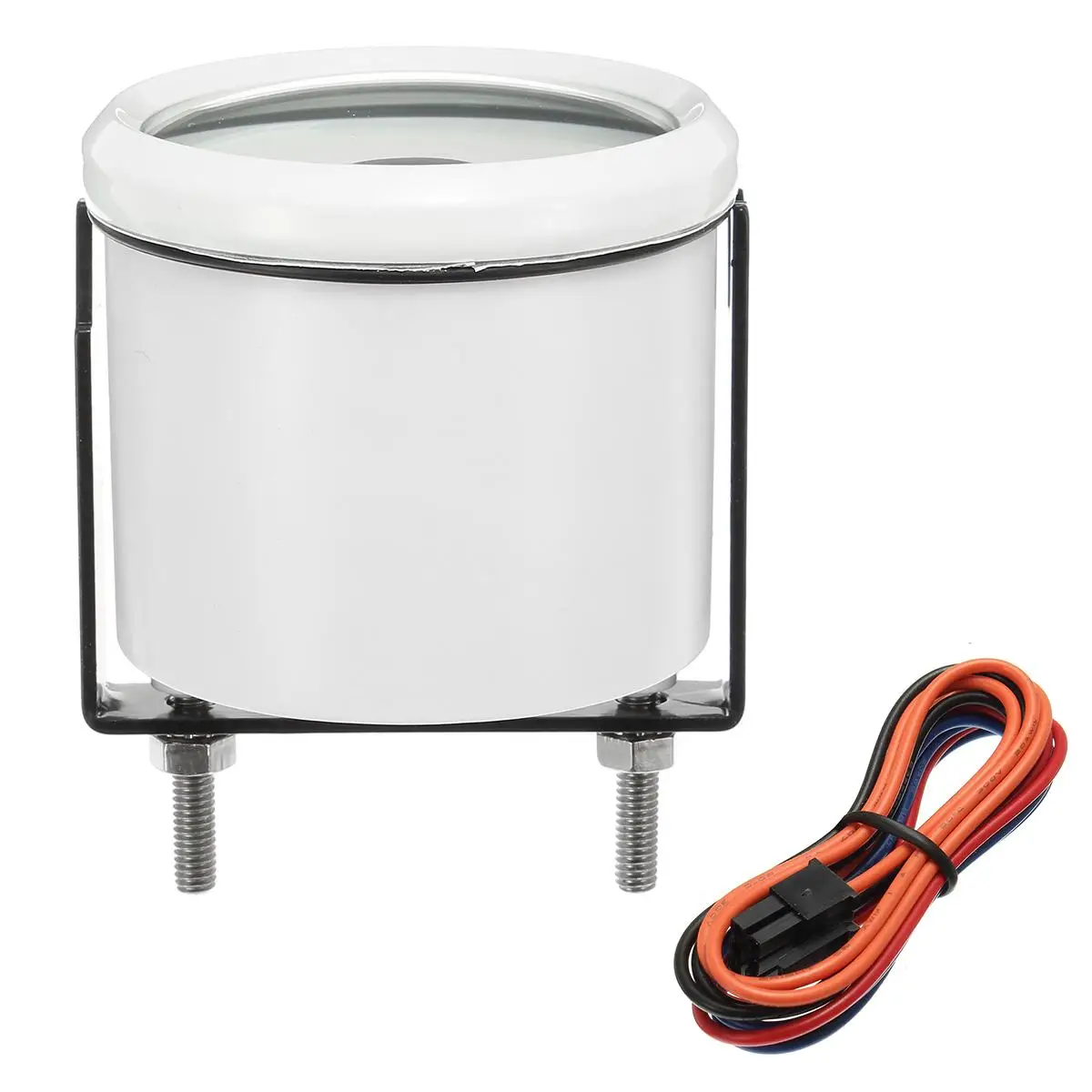

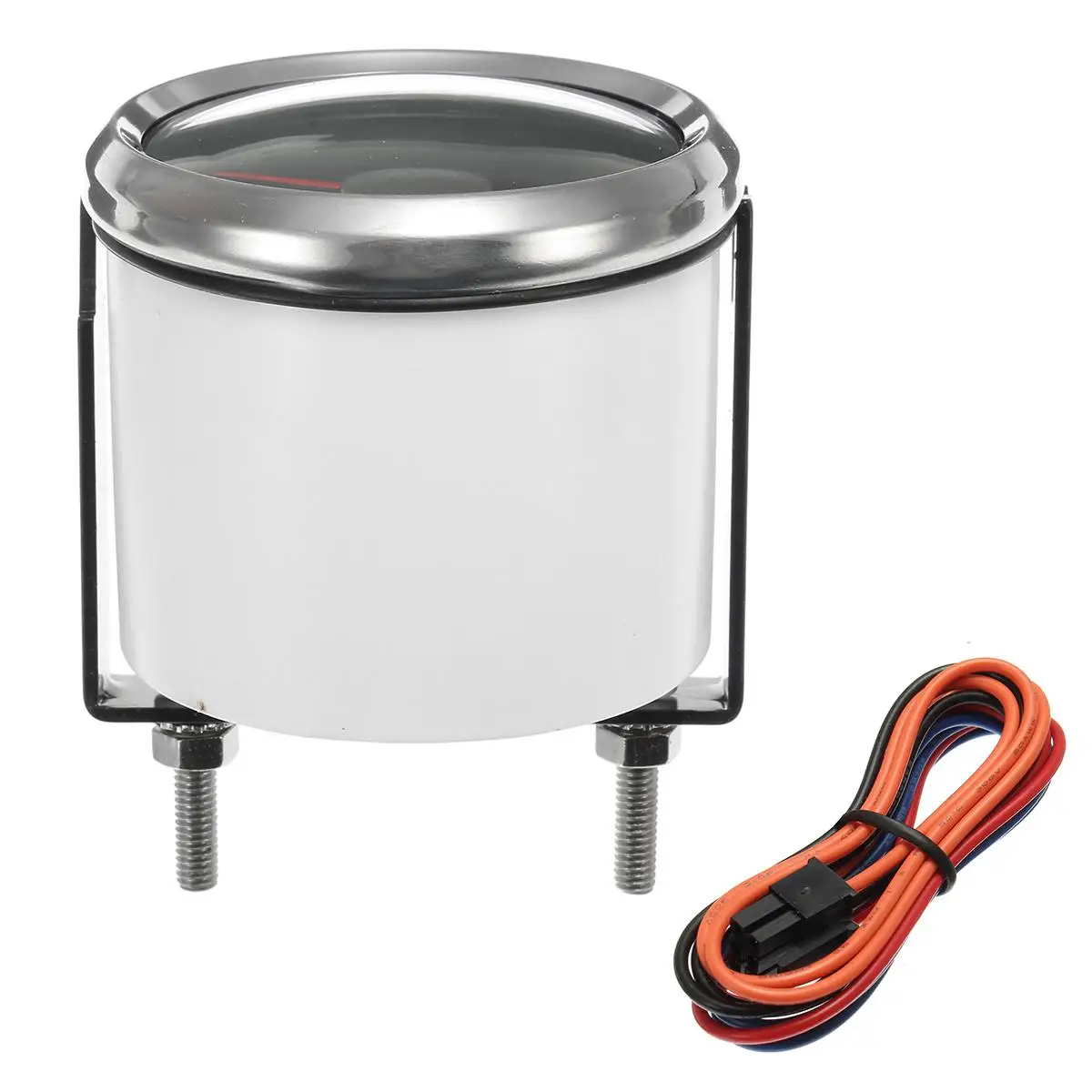

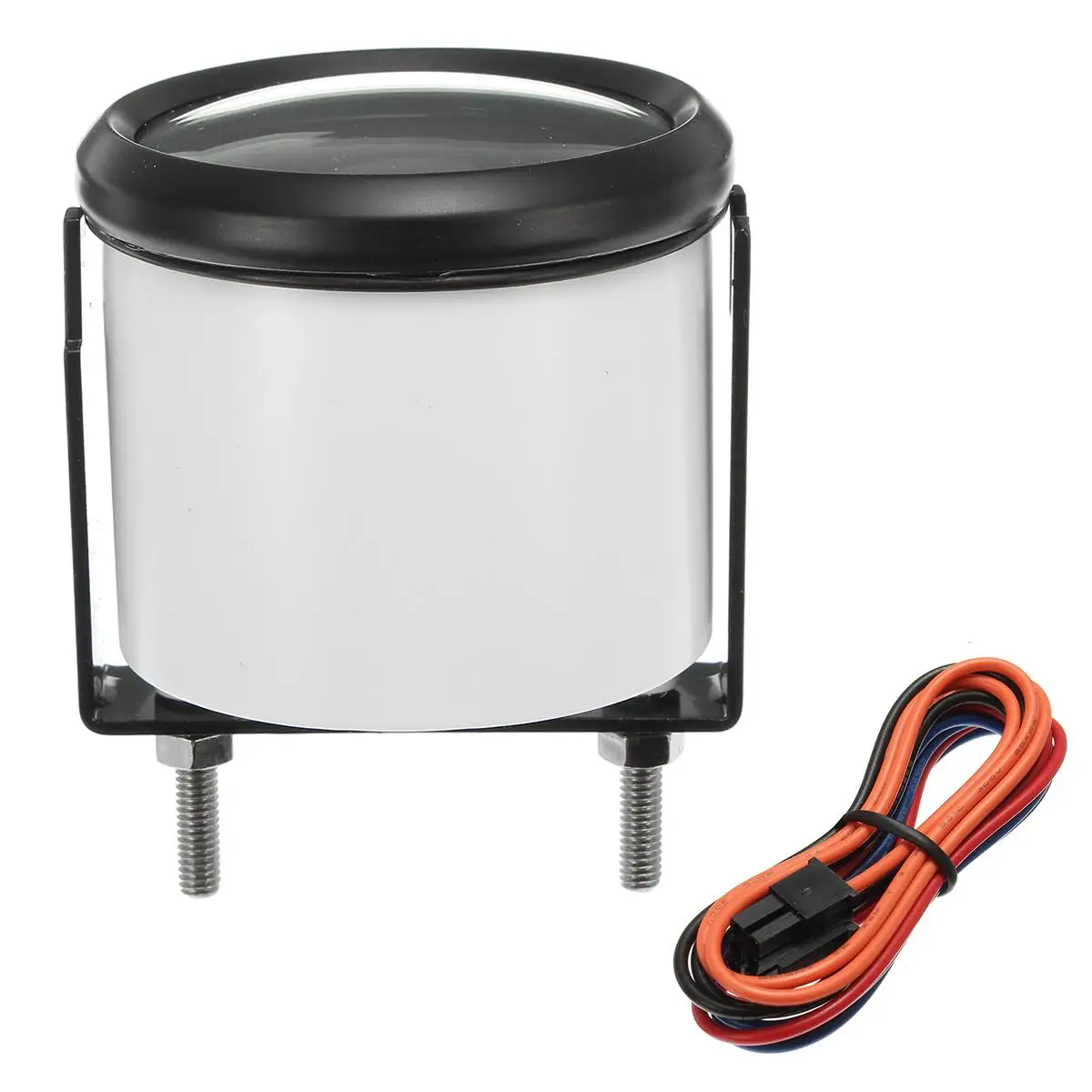

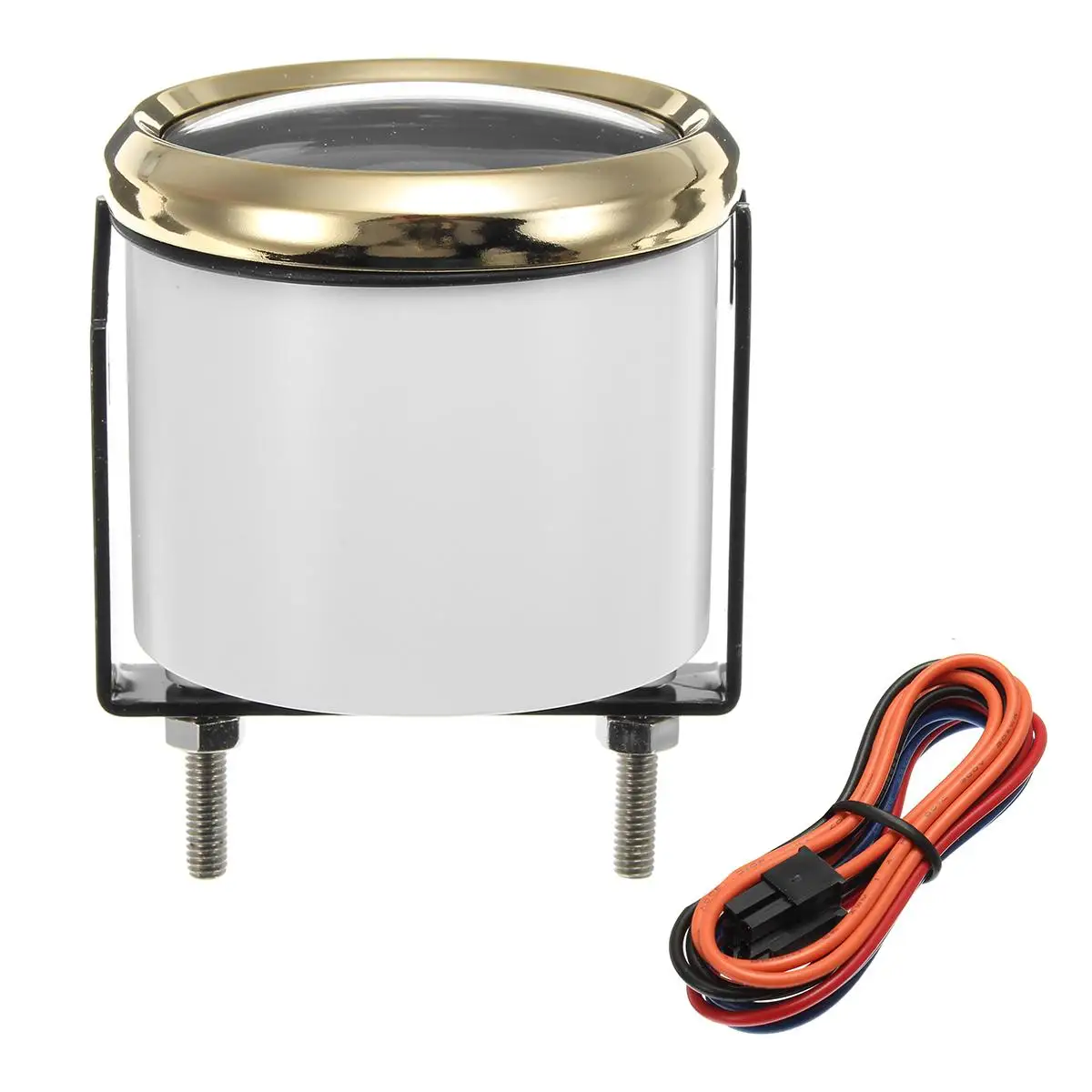

1х датчик уровня топлива и линейный набор
1x Инструкция

Технические характеристики:
Материал: нержавеющая сталь 316L передняя крышка

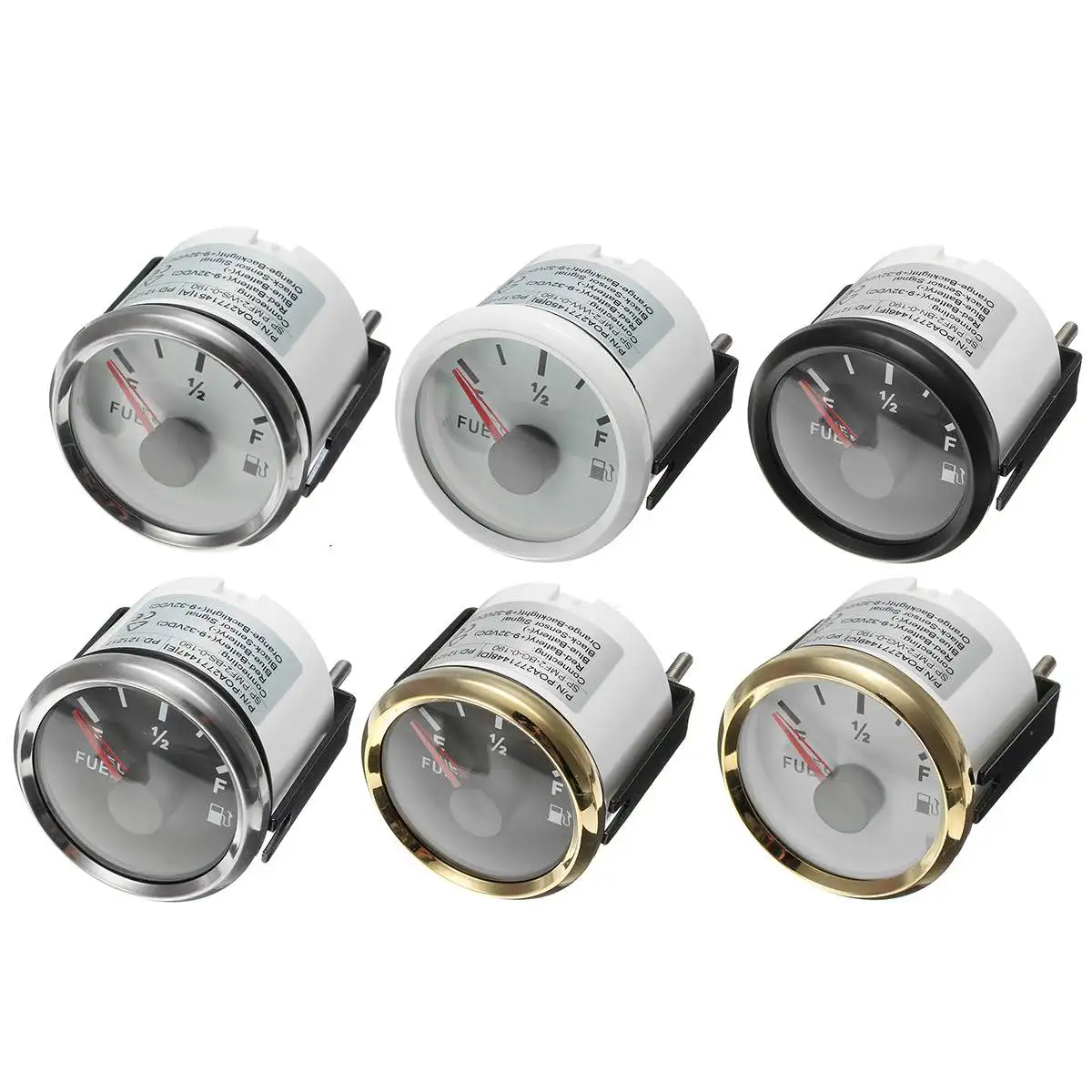

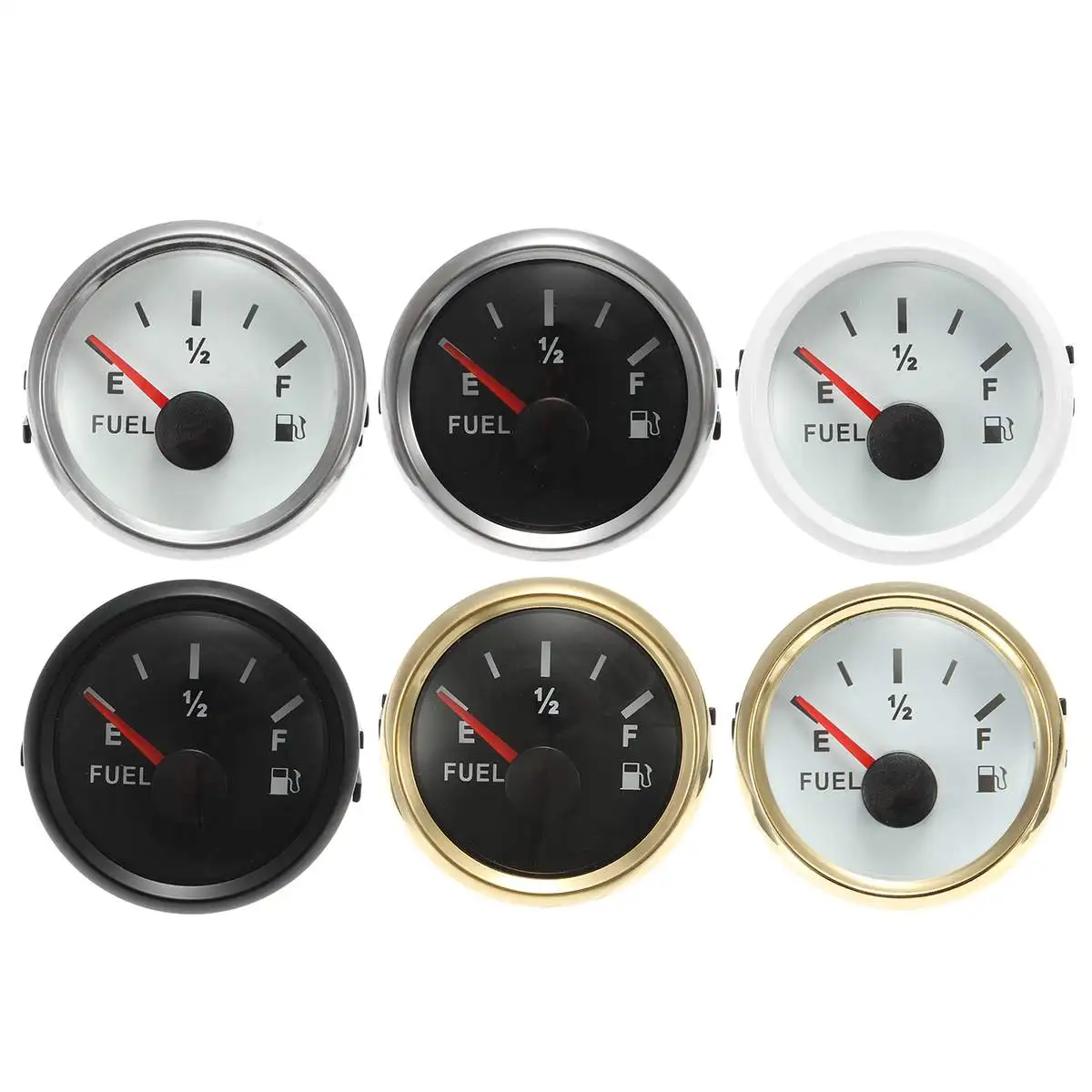

Цвет: как показано на рисунке
Размер продукта: около 55,4 мм * 53 мм
Диаметр отверстия панели: 52 мм (2-1/16 ")
Рабочее напряжение: 9 ~ 32 В постоянного тока
Сигнал: 0-190 Ω
Диапазон: EF
Рабочий ток: ≤60mA
Рабочая температура:-30 ~ + 75℃
Температура хранения:-40 ~ + 85 ℃
Уровень защиты: IP67
Описание продукта: датчик уровня топлива подходит для всех видов датчиков уровня масла, с помощью перекрестной катушки привода указателя, долговечность продукта и хорошая ударопрочность, с функцией анти-тумана.

Применение:
Подходит для различных датчиков уровня масла, отображение положения уровня масляного бака; 9 ~ 32 В универсальный.
Основные области применения: Ремесло, Инженерная техника, транспортные средства, генераторы, двигатели, машины и т. Д.
Соединительный инструкции по уходу за изделием
Оранжевый-подстветка
Красный-(+ 9 ~ 32 В)
Синий-(аккумулятор-)
Черный-Сенсор сигнала

Установка шаги:
1. как показано на рис. А, С отверстием Φ52 ~ 53 мм на панели, которая находится в процессе подготовки к установке прибора, и обеспечивает пространство не менее 70 мм за панелью.
2. Как показано на рис. В, поместите инструмент в панель с хорошим отверстием, и с помощью аксессуаров F и D t0 Зафиксируйте инструмент.
3. Как показано на рисунке G, подключив устройство для жгута проводов E в прибор, и подсоединение проводов хорошо согласно диаграмме Н в схематичный рисунок. Если это измеритель напряжения, нет черного провода.
4. Включите питание, затем инструмент может начать работать.
5. технические параметры: Рабочее напряжение: 9 ~ 32 В постоянного тока; Рабочий ток меньше или равен 50 мА; Рабочая температура:-30 ~ + 75 ℃; Температура хранения:-40 ~ + 85 ℃.

Обратите внимание:
1. Замеры сделаны вручную, поэтому возможны отклонения в 1-3 мм. Перед размещением заказа убедитесь, что вы не возражаете.
2. Цвет может отличаться из-за разницы в дисплее, пожалуйста, поймите.
