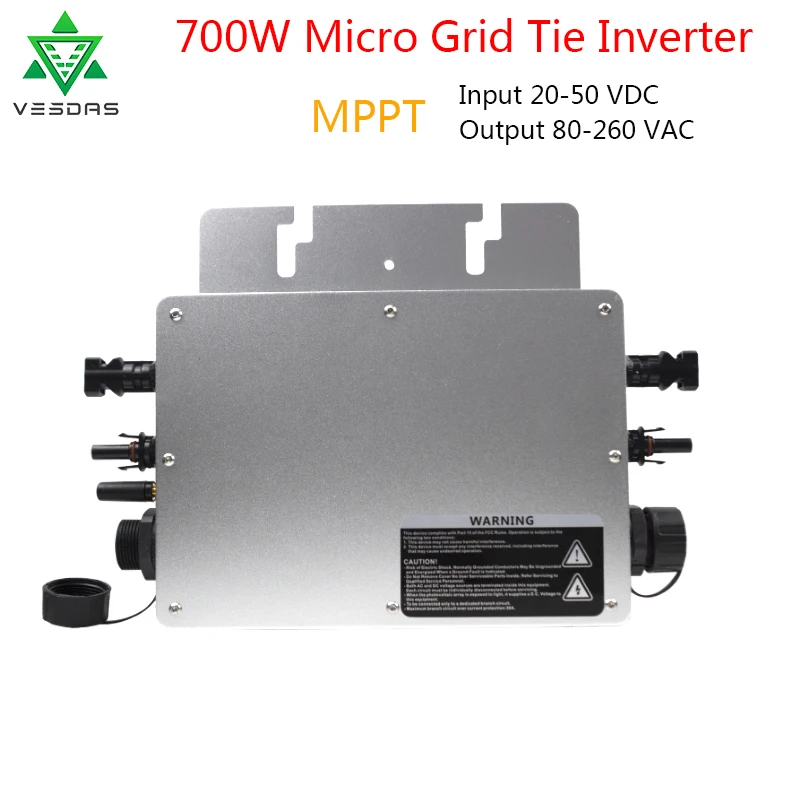

Микроинвертор сетки галстук инвертор 700 Вт Водонепроницаемый Солнечный микро Конвертер MPPT инверсор 22-50VDC к 80-280VAC Авто матч для солнечной

Описание

Микроинвертор сетки галстук инвертор 700 Вт Водонепроницаемый Солнечный микро Конвертер MPPT инверсор 22-50VDC к 80-280VAC Авто матч для солнечной

Почему я должен выбать именно WVC700?

WVC700 микро инвертор с использованием IP65 Водонепроницаемый обтекаемый дизайн, может эффективно предотвратить дождевую воду на поверхности эрозии, встроенная высокопроизводительная функция отслеживания точки максимальной мощности (MPPT), лучше отслеживать изменения солнечной светимости и контролировать различную выходную мощность, эффективно улавливать и собирать солнечный свет. Передача электрической мощности переменного тока с использованием технологии обратной передачи, является одной из наших запатентованных технологий, выходная мощность инвертора может обеспечить загрузку приоритетного использования, дополнительное электричество для сети, эффективное использование инвертора для излучаемой мощности, скорость передачи электроэнергии до 99%.

22-50VDC Диапазон входного напряжения подходит для 30 V (60 ячеек) или 36 V (72 ячеек) солнечных панелей.

Инвертор Особенности

>Высокая производительность Максимальная мощность точка слежения (MPPT)

>Интеллигентая (ый) контроля управления

>Вход/выход полностью изолирован для защиты электрической безопасности

>Множественная параллельная укладка

>Цифровая система управления

>Упростите техническое обслуживание (обслуживание пользователя)

>Низкая стоимость эксплуатации и обслуживания

>Гибкая установка

>Используйте режим беспроводной связи 433/462 МГц

>Обратная передача энергии

Системы Функция

1,5G Интернет вещей WiFi режим приобретения

2.6-grade power search --- в пасмурную погоду выходной ток PV панели составляет

Чрезвычайно крошечная, затемИнвертор автоматически откроет 6-класс мощности функции поиска и оутпутинг

Эффективный и устойчивыйПри низкой мощности.

3. Высокочастотная двусторонняя и односторонняя Функция сетки --- ①. Высокочастотная ПрямаяМодуляция, полуволновой синтез переменного тока; ②. Двусторонняя сетка означает: нагрузка потребляется напрямую.

И может изменить передачу переменного тока.

4. Виды выходной функции частоты --- ①. Он может применяться к частоте 50 Гц и 60 Гц переменного тока; Частотный диапазон: 45 Гц ~ 64 Гц

5. Непосредственно подключен к солнечным панелям-не нужно подключать батарею)

6. Угол переменного тока 0 с высокой точностью автоматического обнаружения --- Высокая Точность анализа фазы переменного тока

Угол. Скорость сдвига фазы меньше 1%, таким образом, достигается высокая точность с фазойМодуляция AC выход вместе.

7. Синхронная высокочастотная модуляция

①. Синтез модуляции: синтез полуволновой и полномостовой модуляции-100 Гц/120 Гц);

②. Синтетический способ: полномостовой МОП-транзистор; 3. Высокая частота: 50 кГц

8. Чистый синусоидальный выход --- Используйте SPWM непосредственно, чтобы сделать чистый синусоидальный выход.

①. Форма выходного сигнала: принять дополнительный PWM для нажимной чистой синусоидальной волны;

②. Генерировать средства: режим улучшения SPWM.

Параметр

Вход данных			WVC-700
Рекомендуемая Сила входного сигнала			700 Вт (2x350 Вт)
Выход режим напряжения			Автоматическое переключение 120/230 В в соответствии с локальной сеткой
Максимальное входное напряжение постоянного тока			36-с алюминиевой крышкой, 50В
Пиковая мощность отслеживания напряжения			22-с алюминиевой крышкой, 50В
Операционной Напряжение диапазон			22-с алюминиевой крышкой, 50В
Мин/Макс Стартовое напряжение			22-с алюминиевой крышкой, 50В
Максимальный постоянный ток короткого			53A
Максимальная Вход ток			36A
Выход данных	@ 120VAC			@ 230VAC
Пиковая мощность на выходе	700 Ватт			700 Ватт
Номинальная выходная мощность	700 Ватт			700 Ватт
Номинальный выходной ток	6.7A			3.5A
Номинальный диапазон напряжения	80-160VAC			180-260VAC
Номинальный диапазон воспроизводимых частот	48-51 Гц/58-61 Гц			48-51 Гц/58-61 Гц
Мощность фактор	> 99%			> 99%
Максимальное количество единиц на контур ветви	5 шт.(Однофазный)			10 шт.(Однофазный)
Выход эффективность	@ 120VAC			@ 230VAC
Статический со слежением за максимальной точкой мощности, эффективность	99.50%			99.50%
Максимальная выходная эффективность	99%			99%
Средняя эффективность	99%			99%
В ночное время Потребляемая мощность	<1 Вт Макс			<1 Вт Макс
Коэффициент нелинейных искажений	<5%			<5%
Внешний вид
Температура окружающей среды		-40ЙеДо + 60Йе
Диапазон рабочих температур (инвертор внутри)		-40ЙеДо + 82Йе
Габариты		283 мм × 200 мм × 41,6 мм
Вес		2,5 кг
Водонепроницаемый рейтинг		IP65
Вентилятор охлаждения		С функцией автоматического охлаждения
Особенности
Режим связи		433/462 МГц Беспроводная связь
Мощность режим передачи		Обратная передача, приоритет нагрузки
Мониторинг Системы		Пожизненное бесплатное
Сетка обнаружения		DIN VDE 1026 UL1741
Электромагнитный Совместимость		EN61000-3-2 безопасности EN6209
Сертификат		CE, FCC, ROHS

Установка микро-инвертор

Шаг 1 установка для фиксации инвертора на PV держателе с прикрепленными винтами выглядит следующим образом:

Шаг 2 Подключите два DC терминала PV к инвертору, положительный к положительным, отрицательный к отрицательным. Показано ниже:

Микроинвертор сетки галстук инвертор 700 Вт Водонепроницаемый Солнечный микро Конвертер MPPT инверсор 22-50VDC к 80-280VAC Авто матч для солнечной

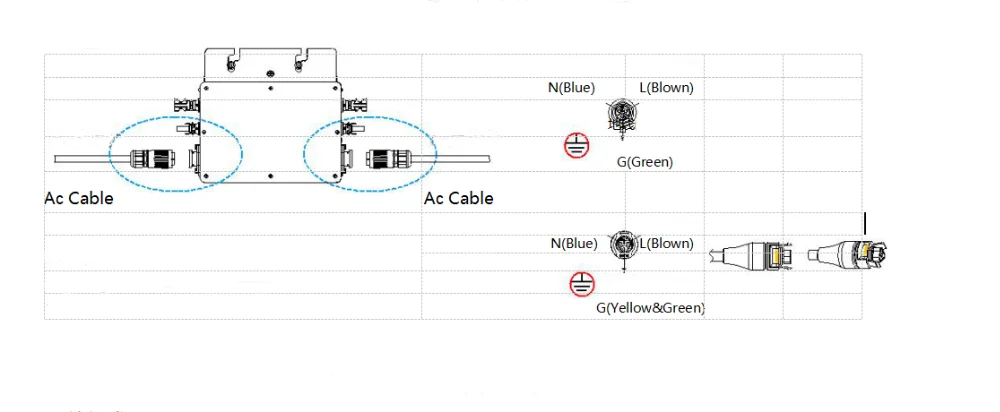

Шаг 3 откройте водонепроницаемый колпачок на выходной стороне Микро инвертора переменного тока, затем подключите к линии электропитания переменного тока. Показано ниже

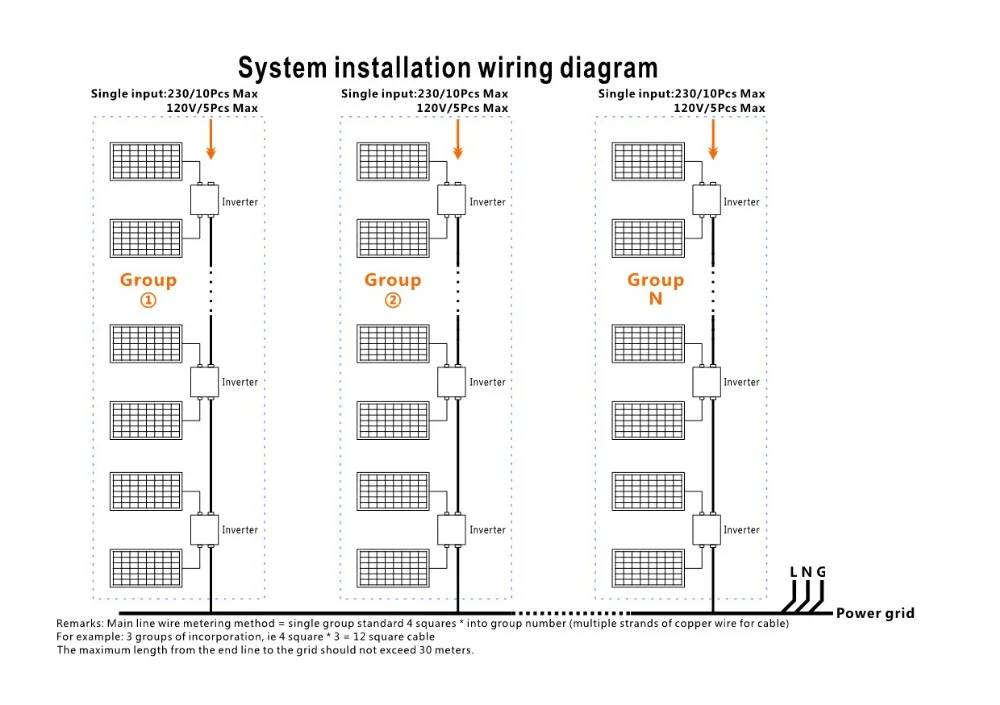

Шаг 4 Подключите выходную линию переменного тока к основному кабелю переменного тока

Шаг 5 Повторите первый шаг до третьего шага, чтобы завершить установку микро-инверторы;

Шаг 6 наконец, Пожалуйста, подключите основной кабель переменного тока к сети общего назначения, чтобы работать на основе использования энергии и экономии $!
