3D Рождественская елка 3/7 цвет свет вспышка светодиодный цепи Рождественские Деревья светодиодный модуль платы блока программного управления DC 4,5 V-5 V Электронный комплект «сделай сам»

Описание

3D Рождественская елка 3/7 цвет свет вспышка светодиодный цепи Рождественские Деревья светодиодный модуль платы блока программного управления DC 4,5 V-5 V Электронный комплект «сделай сам»

7 цветов

Обратите внимание: Это diy наборы. Нужно припаять самостоятельно.
Рабочее напряжение: DC4.5-5V
Готовые размеры: 60 мм длина * 60 мм ширина * 136 мм высота

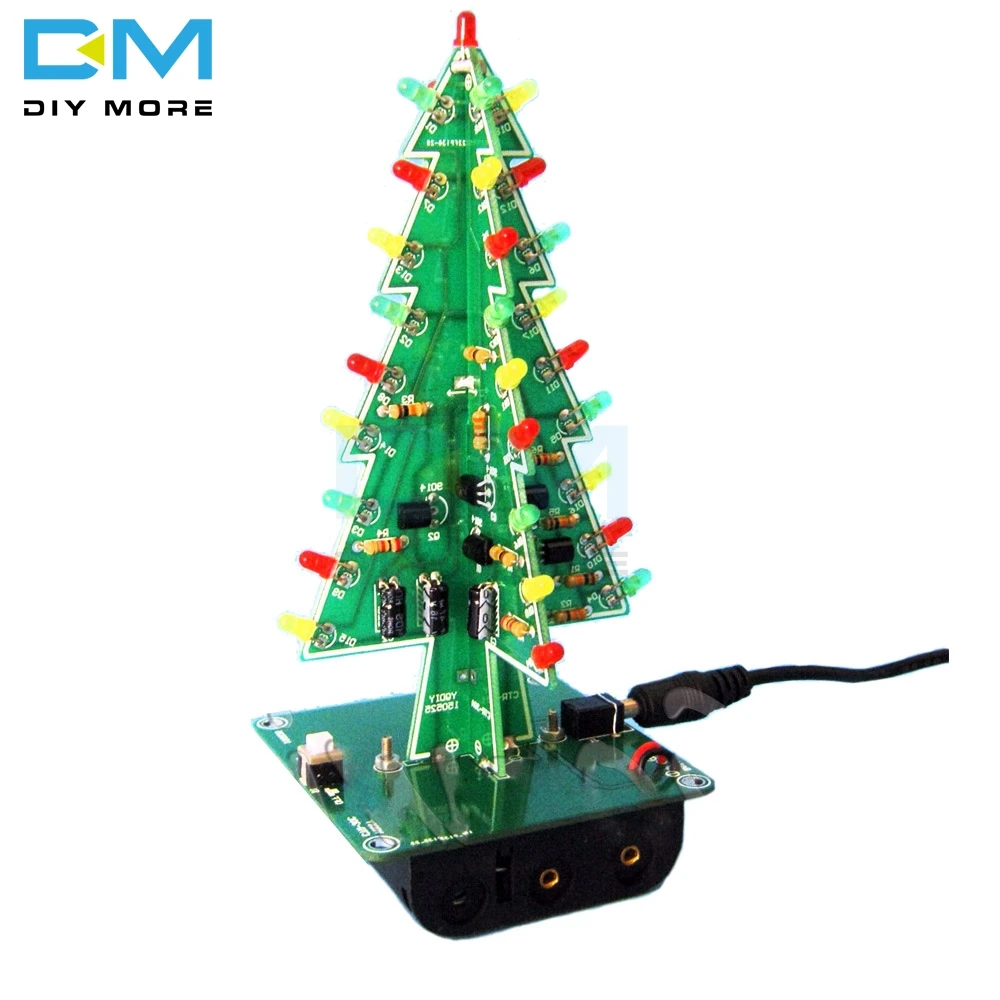

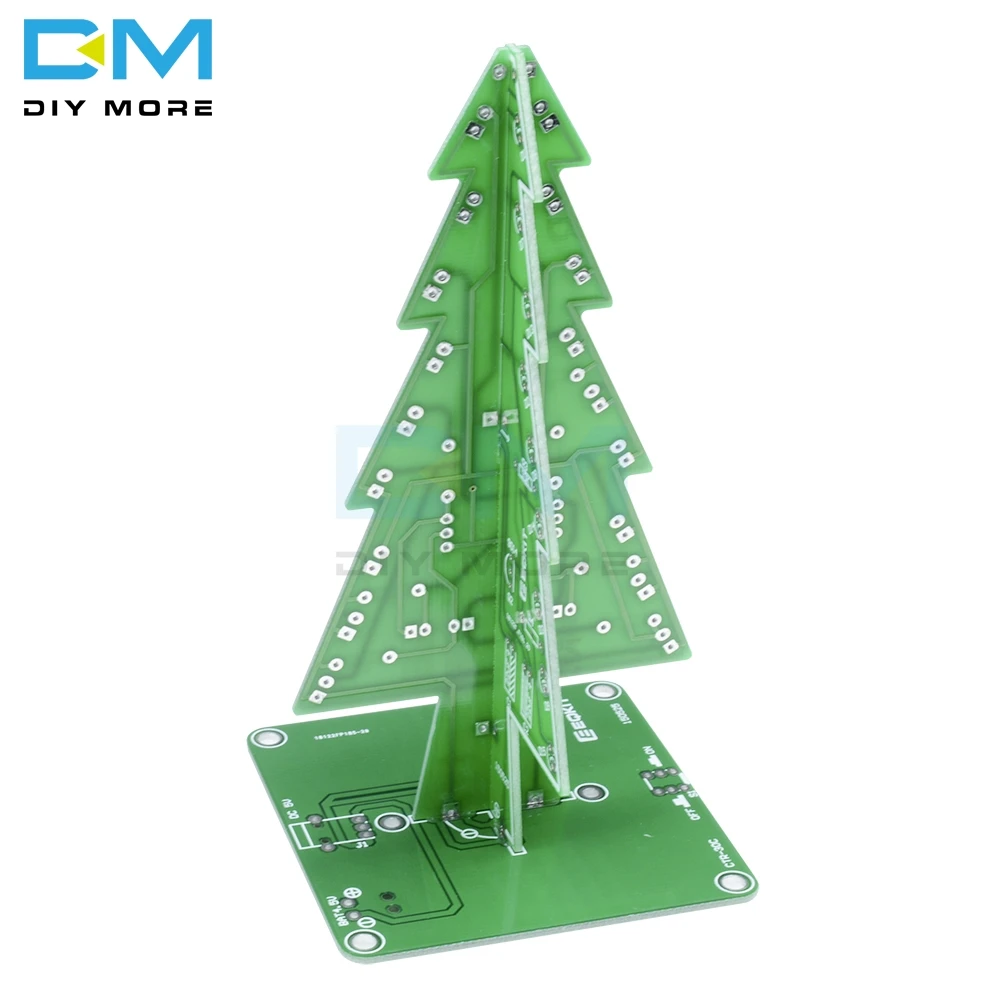

Набор для рождественской елки flash состоит из трех контуров
Доски, пользователь через свой сварочный узел, так что 36 светодиодный
Чередование мигает, в космосе рождественской елки в контуре
Трехмерная (ночная среда, чтобы увидеть лучше).

3Цвет

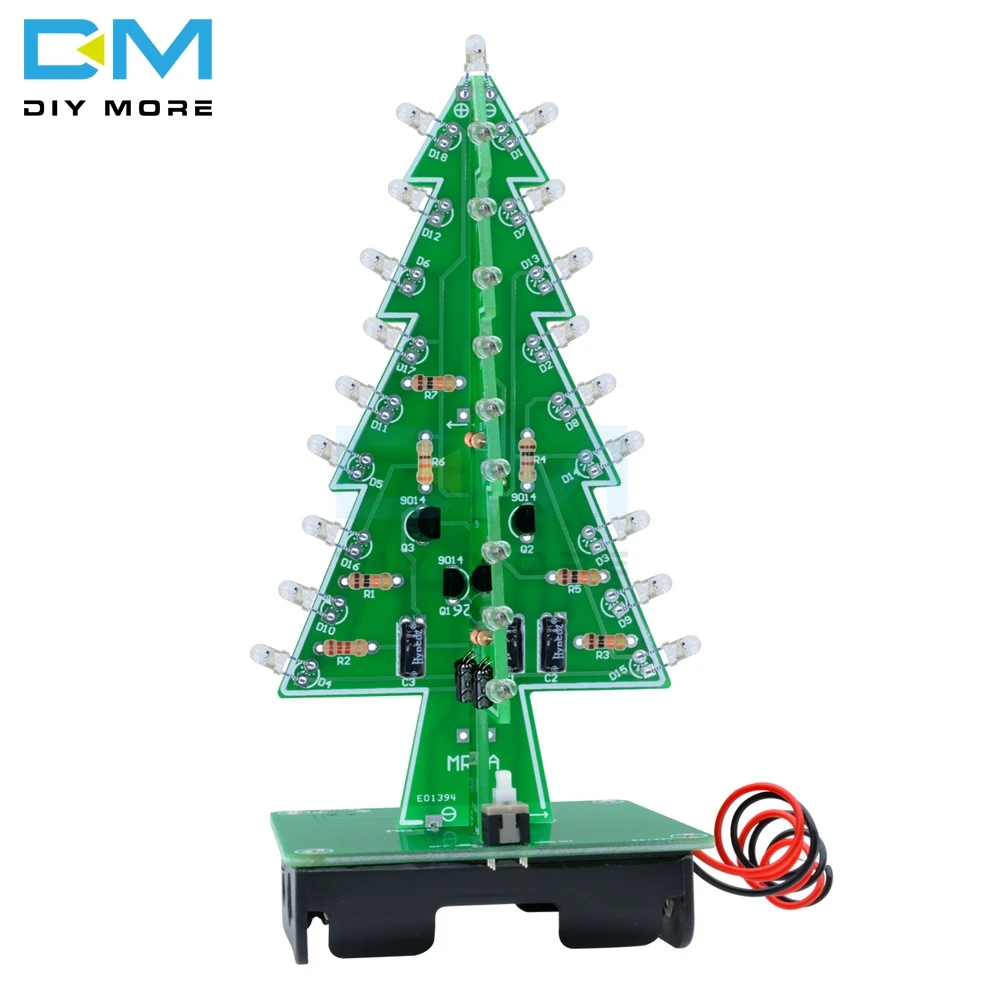

Эта схема состоит из 16 шт. светодиодный (светоизлучающий диод).

16 шт светодиодный разделен на четыре группы, и каждая группа имеет различные мигающие частоты,

Когда четыре группы мигают вместе.

Этот товар выглядит как Маленькая Рождественская елка. Цепь питается от аккумулятора 9 В.

Преимущества:

Эта схема проста и практична, низкое энергопотребление.

Он использует интегрированные схемы для вождения: меньше
Детали, и линия проста и легко понять.

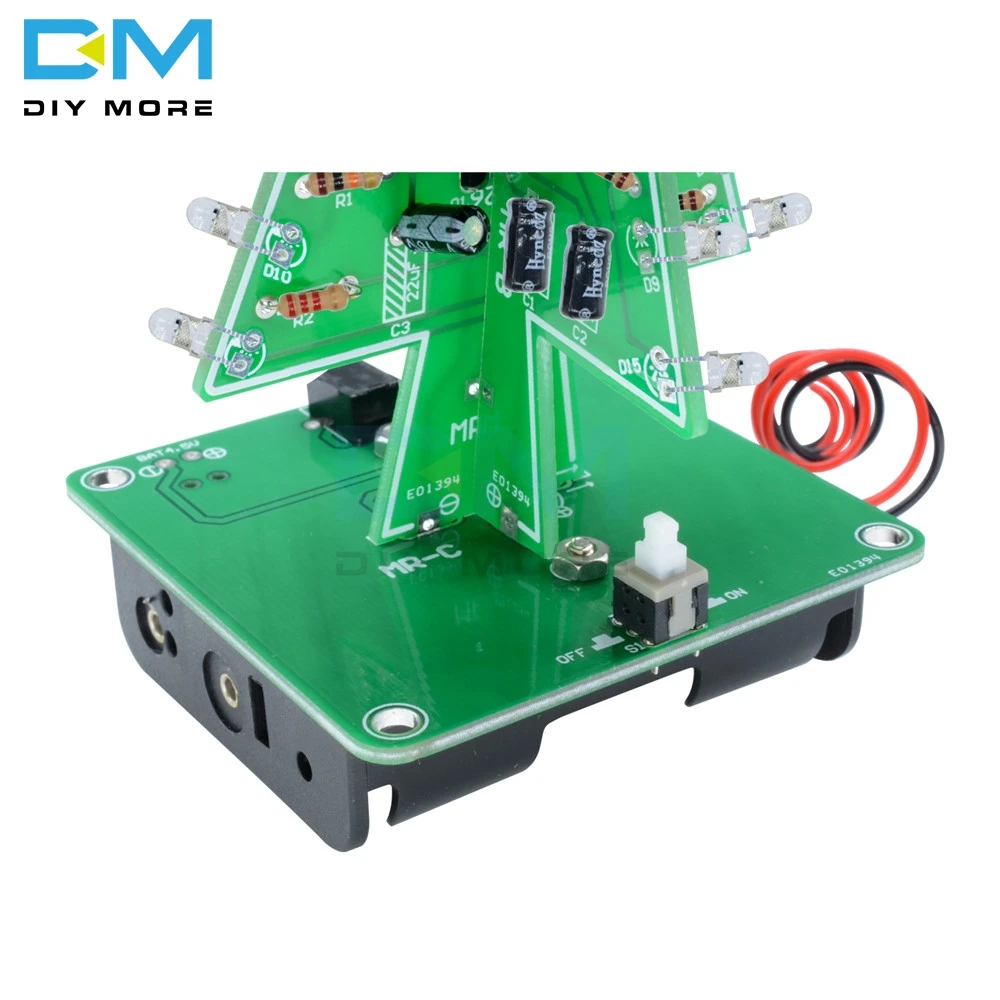

Внешняя проводка в комплекте: с подключаемой вилкой для легкой замены деталей

В любое время и благоприятная отладка цепи.

Также позволяет нам углублять наше понимание

Принцип цепи в процессе отладки.

Эта линия находится в форме осцилляционной цепи по циклу, генерируемому следующими правилами:

-После первого заряда, конденсатор C1 и C4 зарядки завершены.
-Конденсаторы C2 и C3 будут продолжать заряжать.
-Когда транзистор Q1 и Q4 включается одновременно, он разряжает конденсатор C1 и C4.
-Конденсаторы C2 и C3 полностью заряжены, транзистор Q1 и Q4 будет закрыт,

Во время зарядки конденсатора C1 и C4 снова.
-Транзисторы Q2 и Q3 включены, в то время как конденсатор C2 и C3 будет разряжен.
-По аналогии, вспышка скорости-это частота колебания,

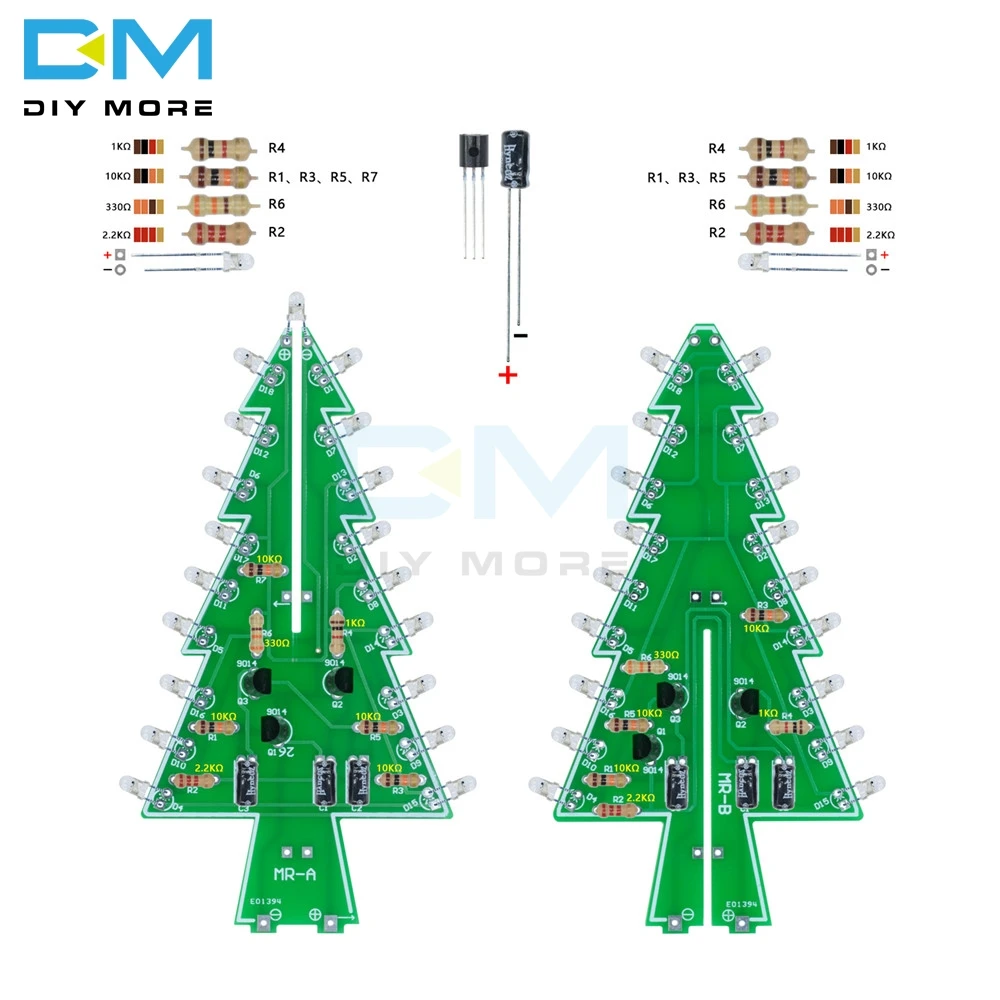

И частота определяется значениями резистора R & ёмкости C.

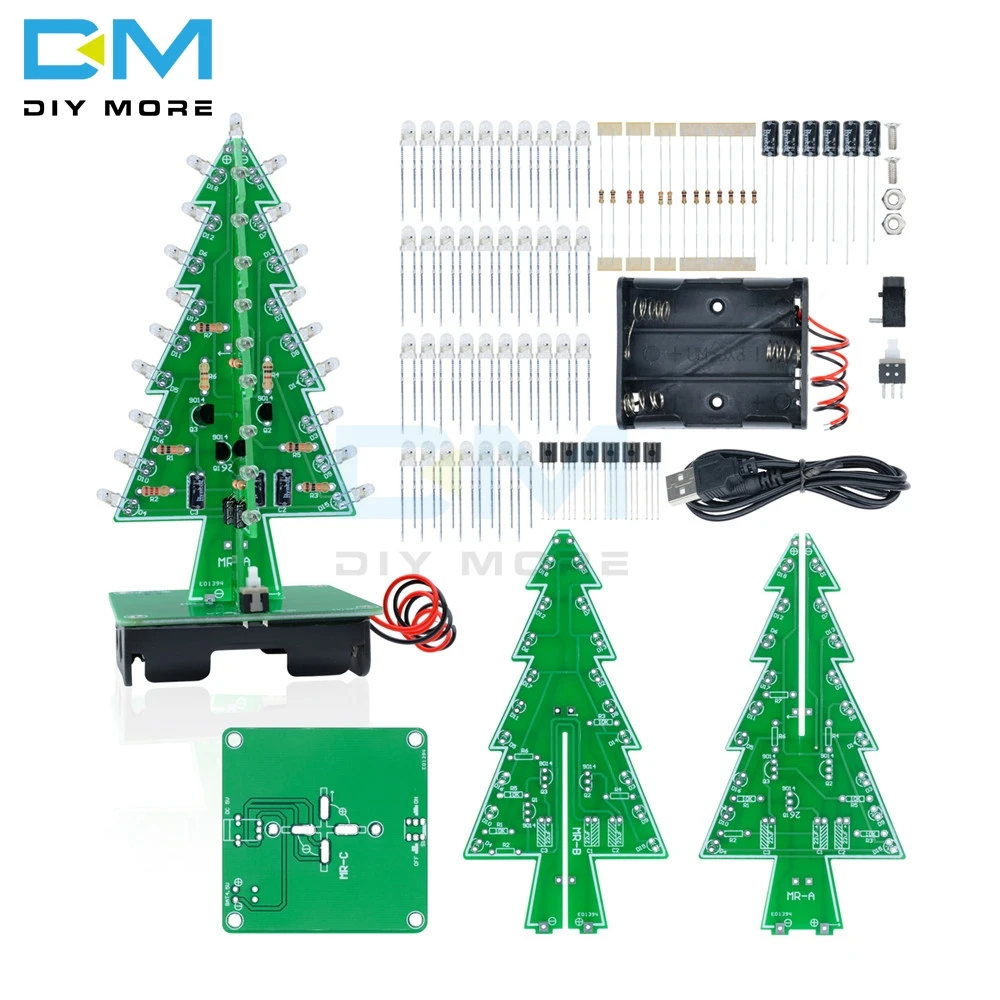

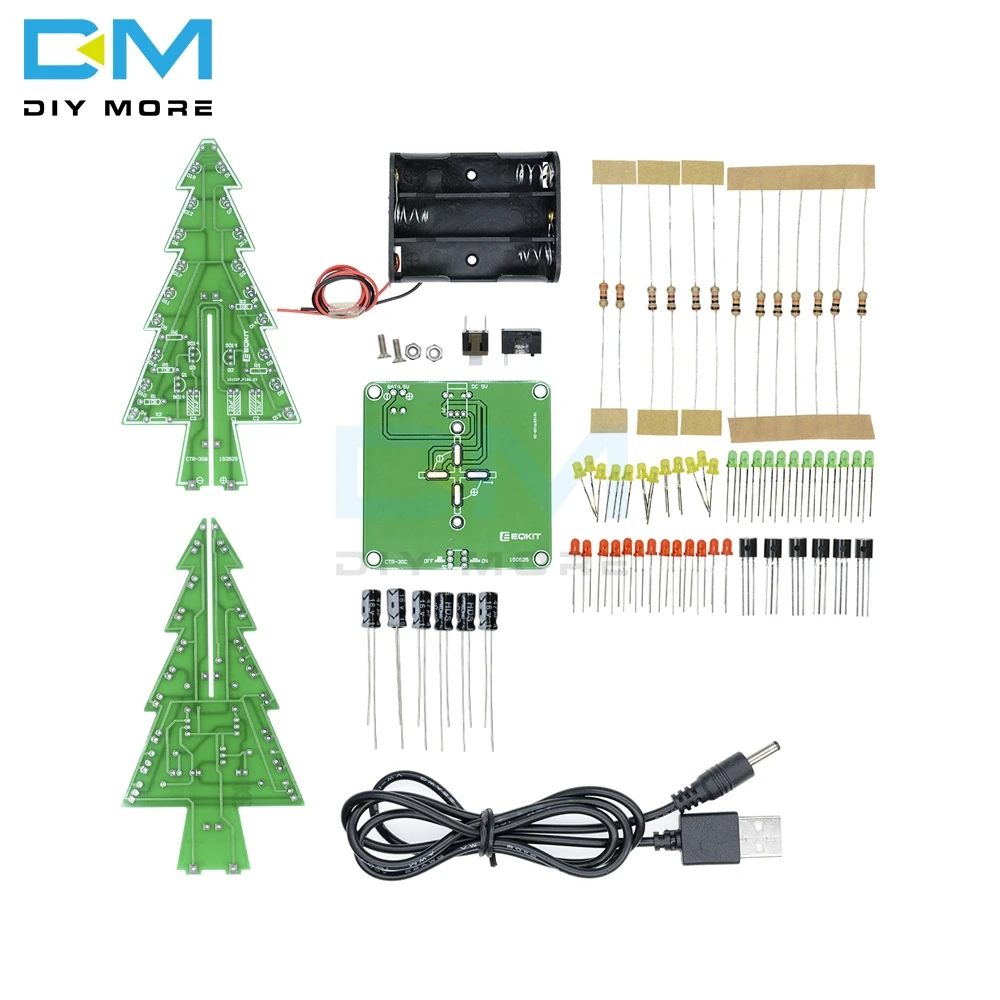

Комплект: печатные платы Монтажные платы, компоненты аккумуляторной коробки. (Без батареи)
Если вам нужна инструкция, свяжитесь со мной, я отправлю вам ссылку для загрузки данных ~
Размер платы: 70*110 мм
