MPPT Солнечный контроллер заряда 30A 40A 50A 12 В 24 в 48 в автоматический PV Регулятор солнечной энергии для свинцово-кислотных тернарных литиевых батарей PC Wifi

Описание

MPPT Контроллер заряда для фотоэлектрических систем 30A 40A 50A 12 V 24 V 48 V автоматический PV Регулятор солнечной энергии для свинцово-кислотные трехкомпонентная литиевая Батарея, ПК, Wi-Fi

Обзор: материнская плата

Этот продукт основан на многофазный электромотор технология синхронного детектирования, принимает передовые технологии высокоскоростной процессор и со слежением за максимальной точкой мощности, алгоритм управления, благодаря высокой скорости отклика, высокая надежность и высокая эффективность преобразования, поддержка WI-FI модуль GPRS модуль, и может быть применена к связи базовой станции, домашнем хозяйстве использование системы, системы уличного освещения и контроль на местах.

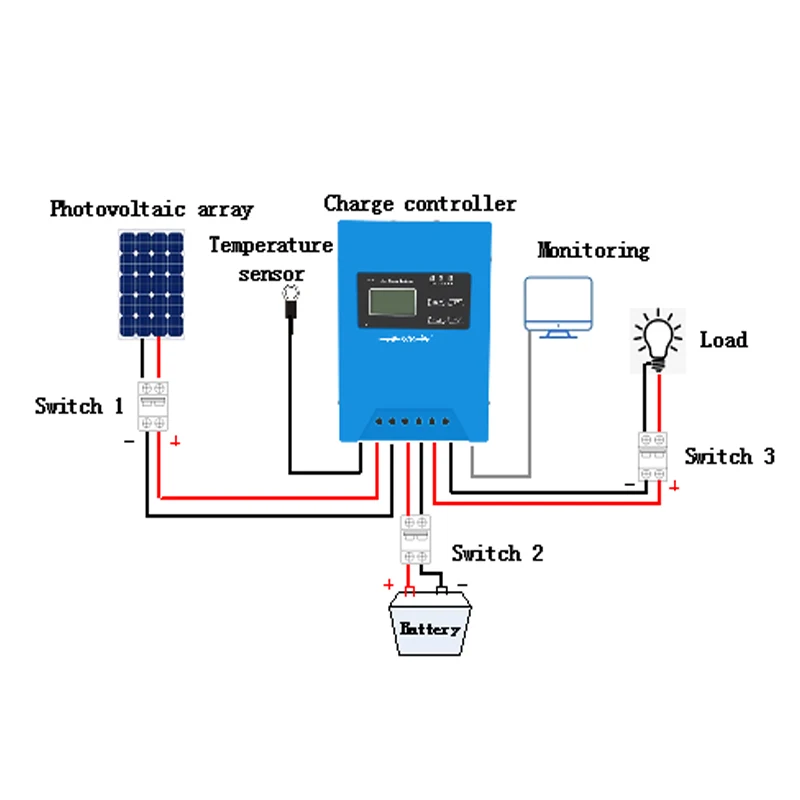

Тип подключения:

MPPT Солнечный контроллер заряда 30A 40A 50A 12 В 24 в 48 в автоматический PV Регулятор солнечной энергии для свинцово-кислотных тернарных литиевых батарей PC Wifi

1.Мониторинг фон поддерживает ПК компьютера, поддерживает WI-FI модуль GPRS модуль расширения приложений, мониторинг облаков (по желанию).

2. Контроллер по умолчанию свинцово-кислотных аккумуляторных батарей. Если вам необходимо подключить другие типы батарей, что вам нужно, чтобы установить соответствующий Аккумулятор Тип и серийный номер.

Продукт Особенности:

1. Продвинутая многофазный электромотор технология синхронного детектирования также имеет высокую эффективность преобразования в условиях низкой мощность зарядки окружающей среды.

2. Имеет ультра-широкий PV массив диапазон рабочего напряжения.

3. Усовершенствованная технология слежения с максимальной мощностью MPPT, эффективность отслеживания не менее 99.5%, по сравнению с обычным ШИМ-алгоритмом, эффективность увеличивается на 15 до 20%.

4. с использованием высококачественных импортных комплектующих и передовые схему преобразования мощности, максимальная эффективность преобразования может достигать более 98%, эффективность при полной нагрузке может достигать 97%, и разнообразие отслеживания алгоритмы могут быть объединены, чтобы быстро отслеживать максимальной мощности.

5. Трехступенчатый метод зарядки: со слежением за максимальной точкой мощности подъема зарядки-чтобы держаться на поверхности воды.

6. 12 В/24 В/48 В батарея системы автоматической идентификации.

7. RS485 взаимное общение может предоставить протокол передачи данных для облегчения унифицированного управления и вторичного развития для людей по всему миру.

8. Контроллер Бег параметры можно посмотреть и установить через ПК компьютера и мобильного телефона с помощью приложения на телефоне. Для подробной информации перейдите в главного компьютера через приложение руководство (по желанию).

9. С батареей температурной компенсацией.

10. Он имеет комплексную защиту функции, такие как защита от перезаряда, защита от разрядки, защита от перегрева, защита от перегрузки, защита от обратного подключения и так далее.

Защита:

Защита функции	Инструкция
Фотоэлектрическая Защита от перенапряжения	В тех случаях, когда PV массив зарядное напряжение превышает Контролера Номинальный диапазон входного напряжения, зарядка прекратится.
Батарея полярности защита от обратного подключения	При изменении полярности батареи восстанавливается, контроллер не будет работать и не будет повреждена. После коррекции ошибки проводки, снова открыть возможность по-прежнему нормальное рабочее состояние.
Батарея над предохранением от разрядки	В тех случаях, когда напряжение батареи ниже заданного напряжения значение, разрядки аккумулятора будет автоматически останавливается, чтобы предотвратить аккумулятор от чрезмерно разряжена, и без повреждений.
Батарея защита от перегрузки	В тех случаях, когда контроллер выходной ток превышает заданное значение, нагрузка на выходе будет автоматически останавливается, чтобы предотвратить аккумулятор от чрезмерно разряжена, и без повреждений.
Батарея более напряжение защиты	Когда напряжение батареи достигает значения защиты от перенапряжения, батарея будет автоматически остановлена, чтобы предотвратить перезарядку и повреждение батареи.
Ночью анти-Защита от неправильной полярности	В ночное время, так как батарея напряжение превышает напряжение фотоэлектрический модуль автоматическая защита предотвращает напряжение батареи от разряженного через фотоэлектрический модуль;
Оборудование для защиты от перегрева	Контроллер имеет свой собственный датчик температуры. В тех случаях, когда температура если сумма вашего заказа превышает заданное значение, зарядка прекратится. В тех случаях, когда температура опускается, он автоматически начнет работать.
Высоковольтный стабилизатор напряжения	Этот контроллер может защитить только с высоким уровнем скачков напряжения с низким энергопотреблением. В помещениях с частых грозовых разрядов, рекомендуется установить внешнюю громоотвод.

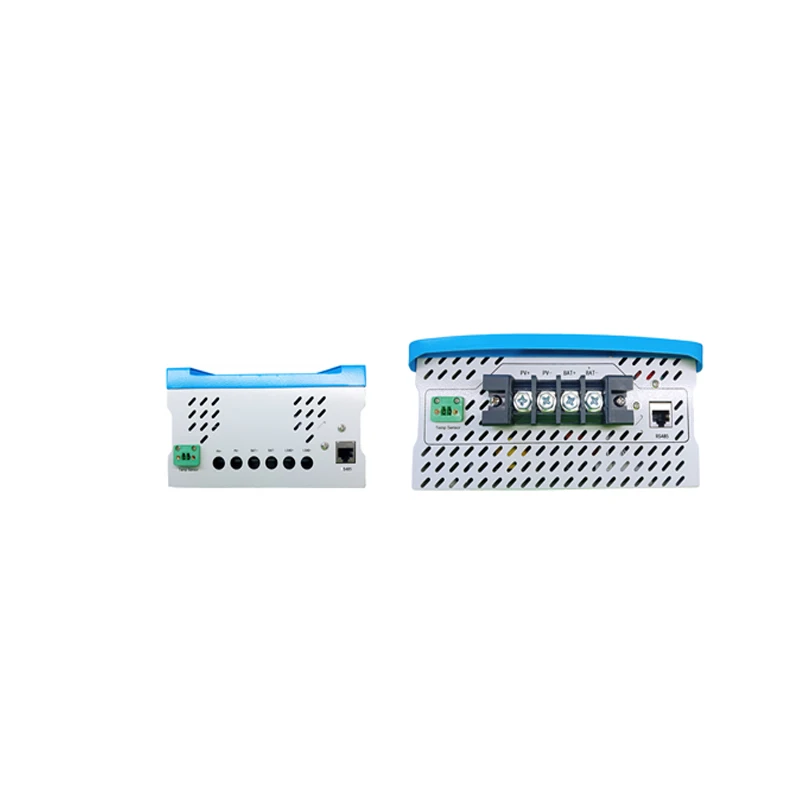

Продукт Интерфейс с высоким разрешением:

Нет.	Название	Функция	Инструкция
1	PV +	Фотогальванической решетки положительный электрод	PV массив вход
2	Фотоэлектрический модуль-	Фотогальванической решетки отрицательный	PV массив вход
3	«Летучая мышь» +	Батарея положительный	Батарея пакет терминал
4	С рукавом "летучая мышь"	Батарея отрицательный	Батарея пакет терминал
5	Нагрузки +	Нагрузочный модуль постоянного тока load положительный	Нагрузочный модуль постоянного тока load выход (JN-MPPT-CL не имеет эти выходные данные)
6	Нагрузки	Нагрузочный модуль постоянного тока load отрицательный
7	Датчик температуры	Внешний температурный тест терминал	Измерения температуры батареи
8	RS485	Связь порт	Реализуйте мониторинг хост-компьютер, WI-FI и GPRS связь

Параметры:

Имя параметра	Значение параметра (и регулируемый диапазон)

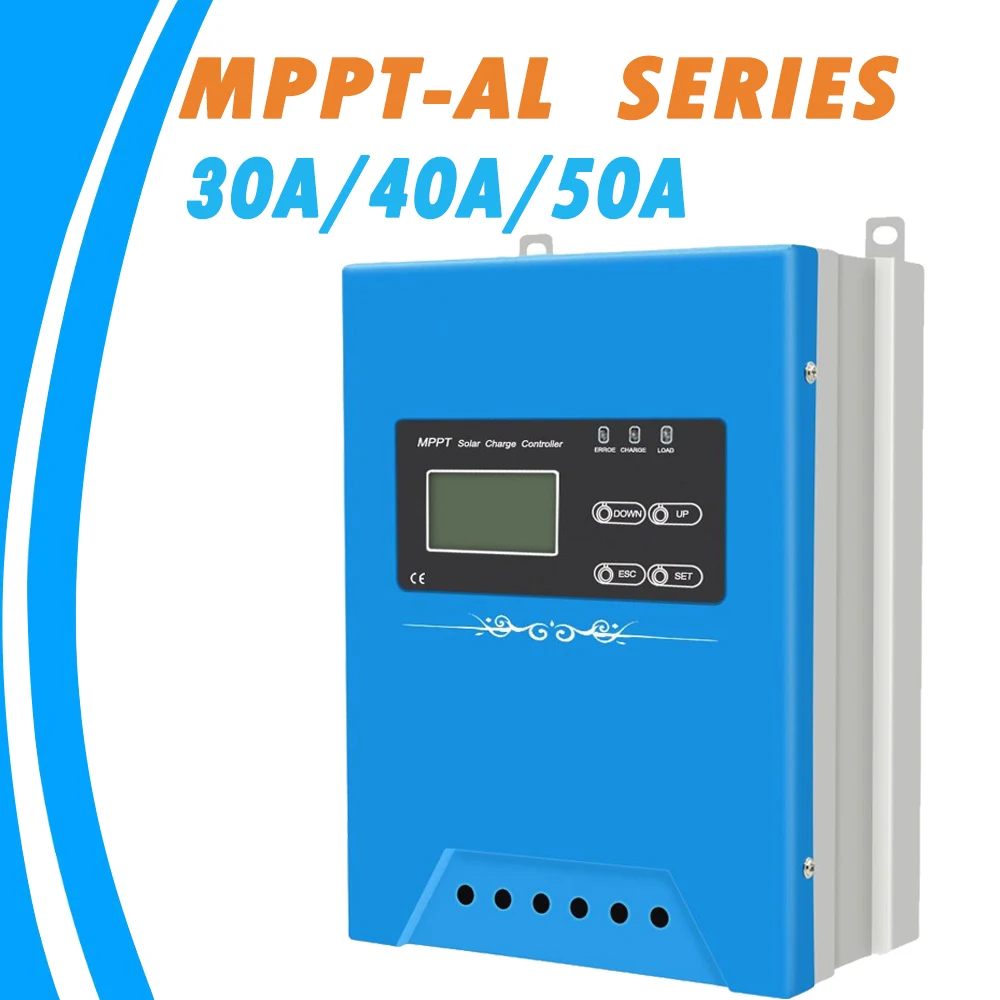

Модель	MPPT-AL
Текущий рейтинг (а)	30	40	50
Максимальный зарядный ток (А)	30	40	50
PV Максимальная входная мощность (12 В) (Вт)	400	500	600
Максимальная входная мощность PV (24 В) (Вт)	800	1000	1200
Максимальная входная мощность PV (48 В) (Вт)	1600	2000	2400
PV Максимальная входная мощность (96 V) (W)	--	--	--
Выход максимальный ток A	15	20	25
Системы идентификации диапазон напряжения v	12 V батарея системы	DC9V-DC16V
	24 V батарея системы	DC18V-DC32V
	48 V батарея системы	DC42V-DC60V
	Батареи 96В системы	96 V автономная система
PV Панель открытого замыкания вход voltaGe диапазон v	20 V ~ 100 V (12 V батарея системы)
	40 V ~ 145 V (24 V батарея системы)
	80 V ~ 145 V (48 V батарея системы)
	c
Слежением за максимальной точкой мощности, эффективность	﹥99. 5%
Эффективность преобразования	﹥98%
Режим работы	По умолчанию используется бытовой режим 24 ч

Фото:

Характеристики

Бренд: PowMr

Применение: Контроллер зарядного устройства / Контроллер напряжения / Контроллер освещения / Контроллер системы солнечных батарей / Солнечная рабочая станция
