Описание

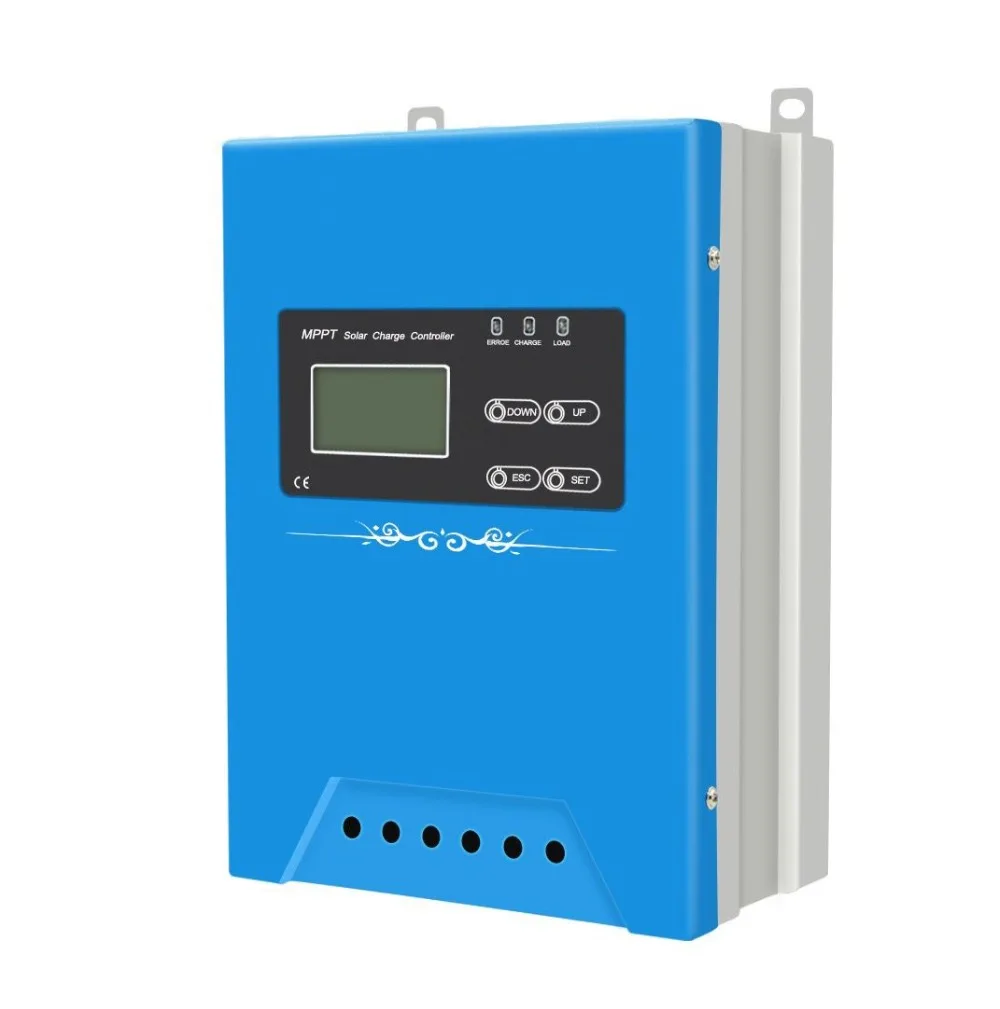

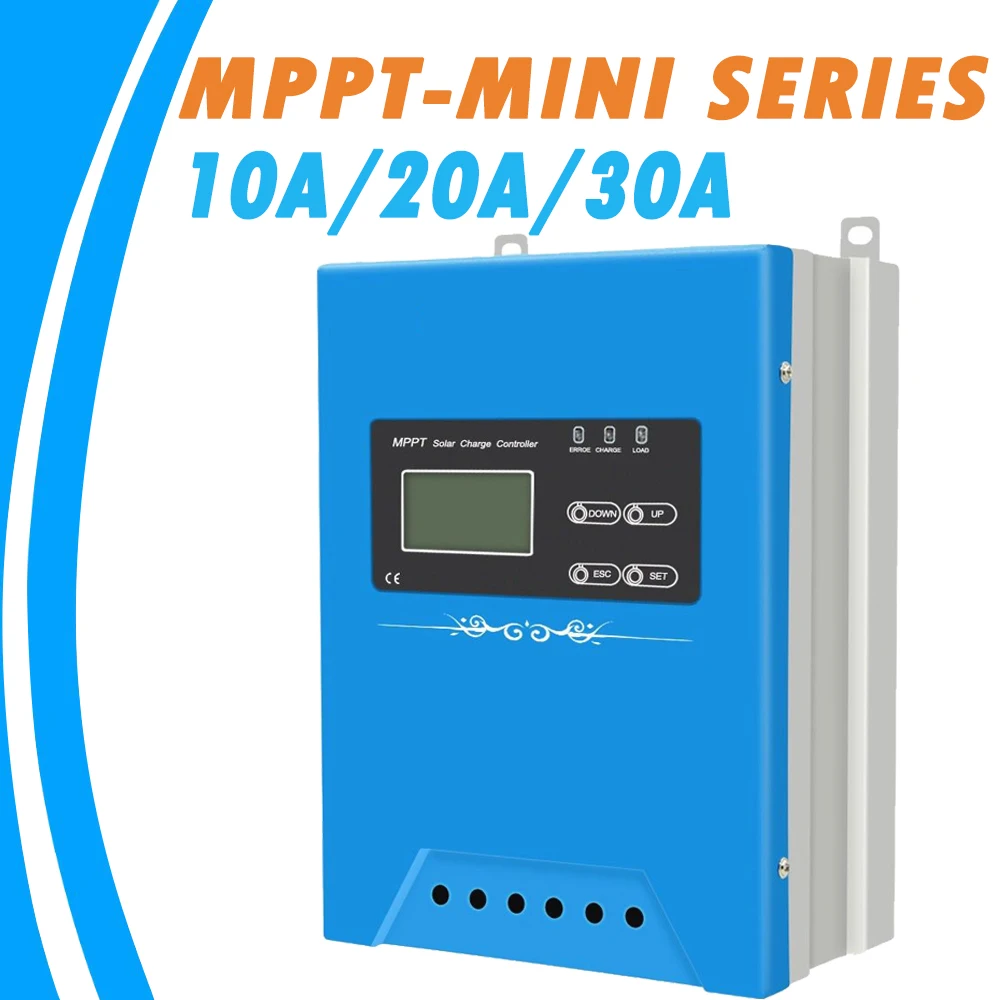

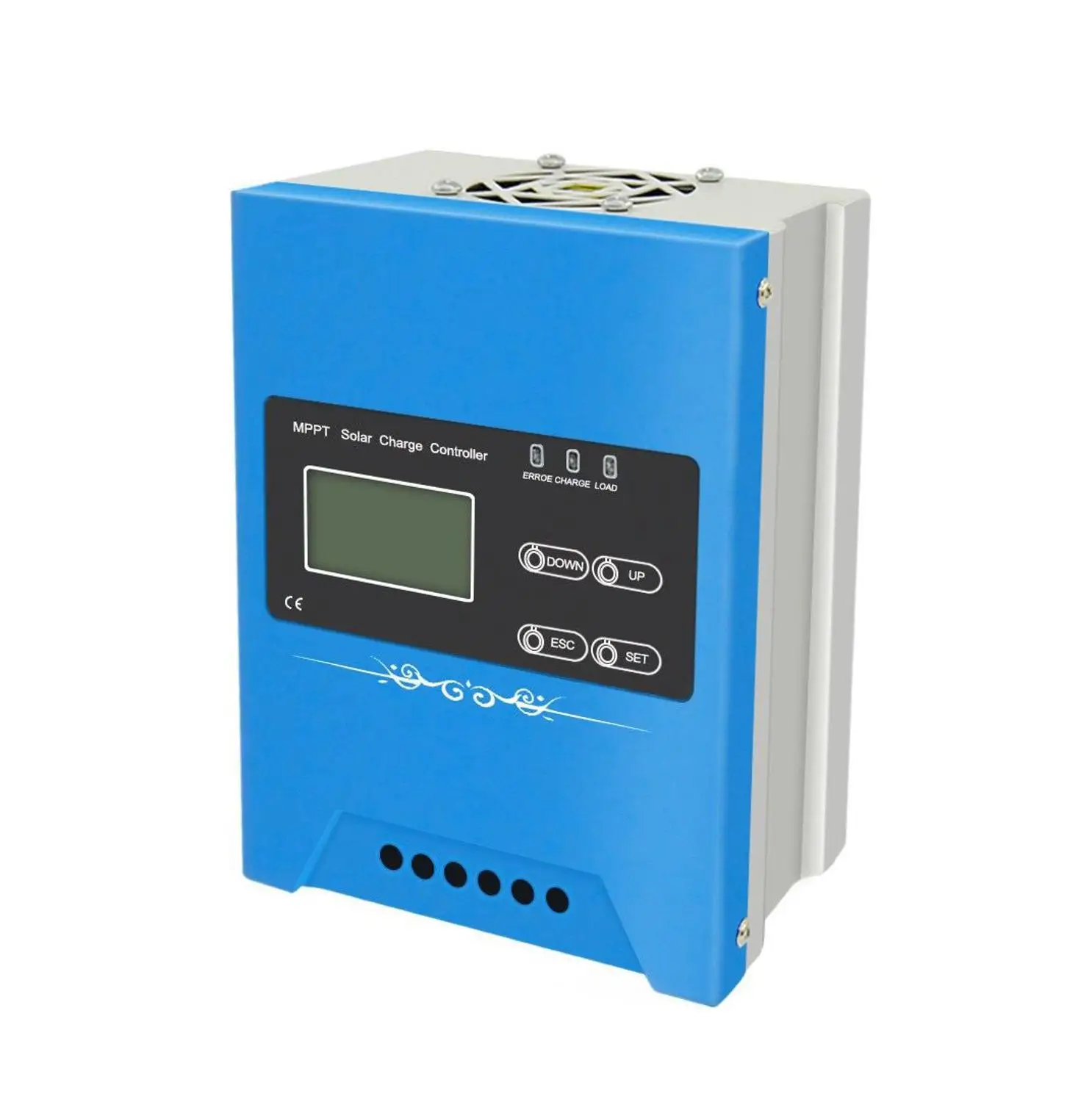

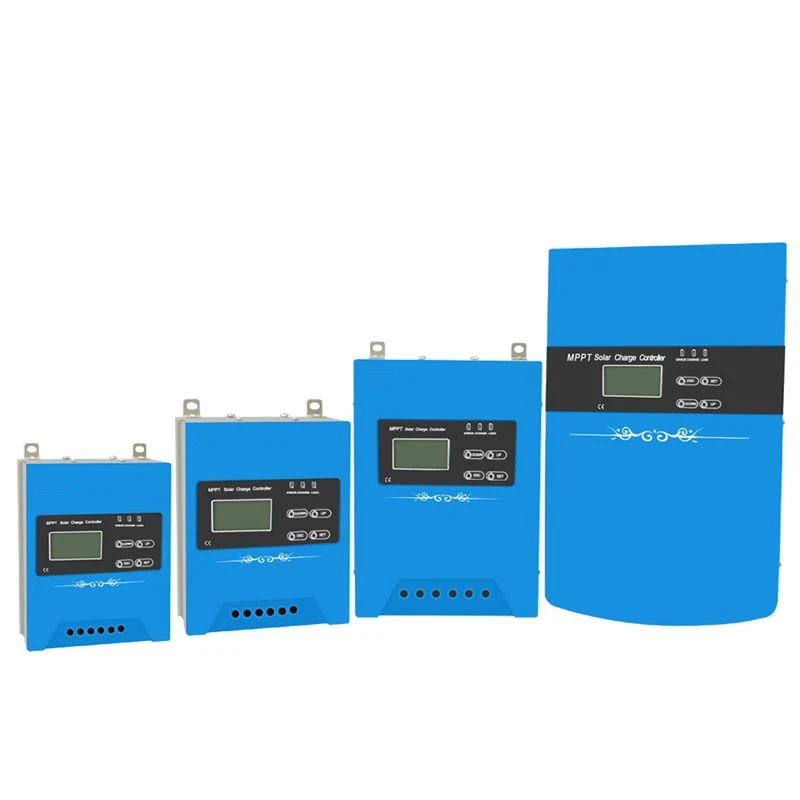

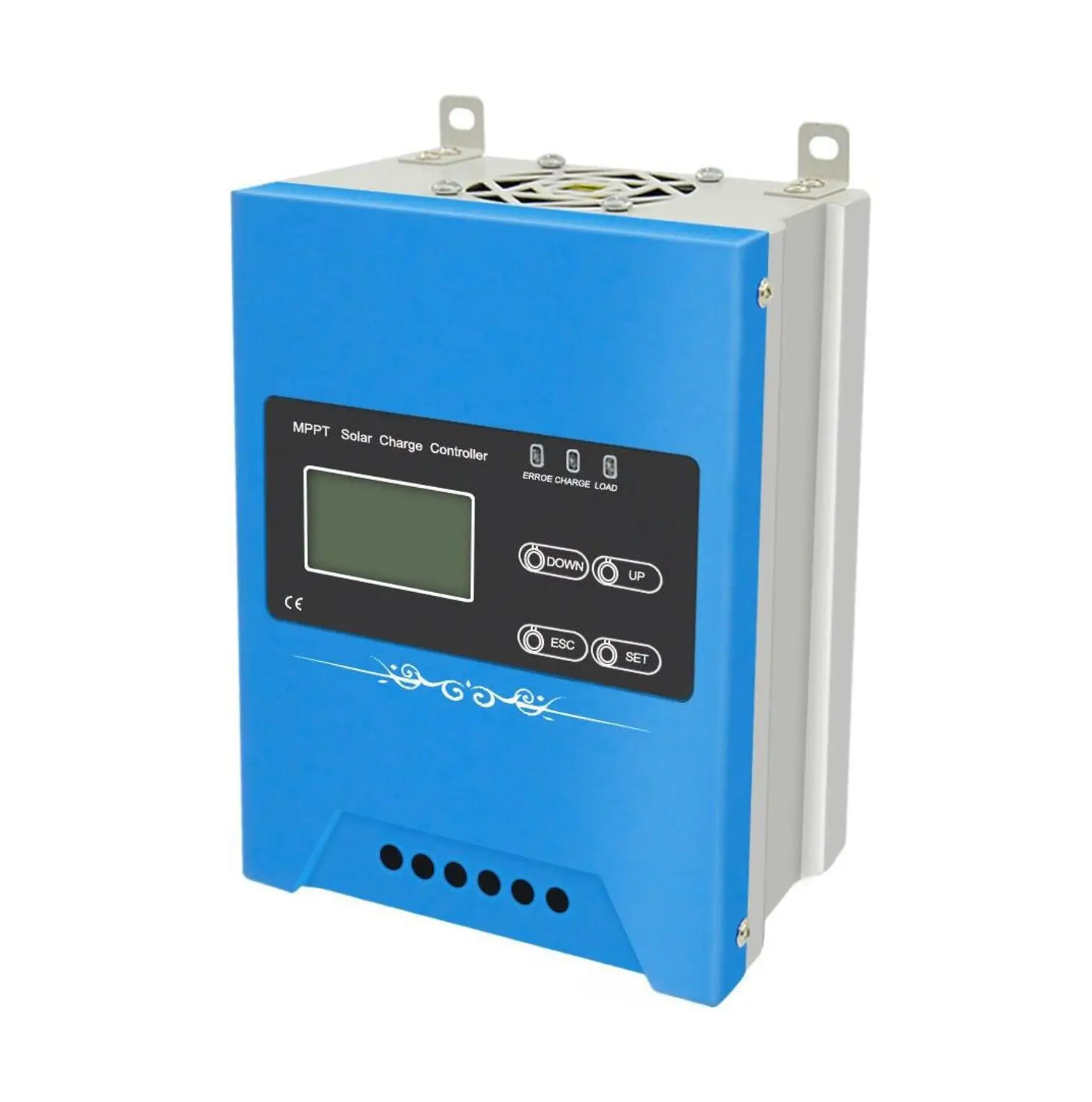

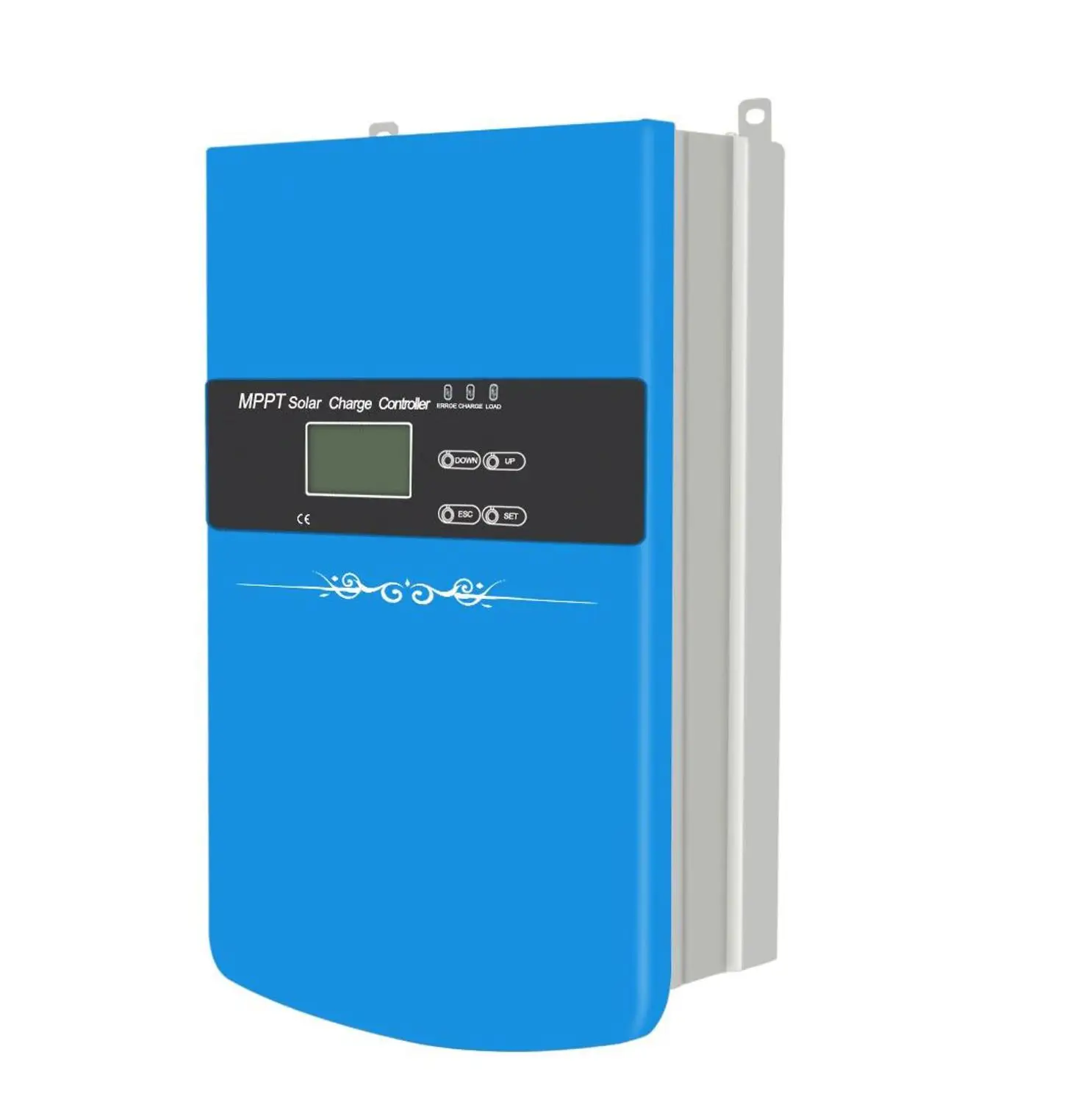

10A 20A 30A MPPT Солнечный контроллер 12 В 24 в 48 в солнечный регулятор заряда поддержка свинцово-кислотный Ternary литиевая батарея RS485 Wifi GPRS
Обзор: материнская плата
Этот продукт основан на многофазный электромотор синхронная ректификация технологии, принимает передовые технологии высокоскоростной процессор и контроль через слежение за точкой максимальной мощности алгоритм, благодаря высокой скорости отклика, высокая надежность и высокая эффективность преобразования, поддержка WI-FI модуль GPRS модуль, и могут быть применены к базовым станциям связи, домашним хозяйствам используют системы, системы уличного освещения и мониторинг поля.
Тип подключения:
1.Фон мониторинга поддерживает хост-компьютер ПК, поддерживает модуль wifi и модуль GPRS для расширения облачный мониторинг приложения (опционально).
2. Контроллер по умолчанию подходит для свинцово-кислотных батарей. Если вам нужно подключить другие типы батарей, вам нужно установить соответствующий тип батареи и номер серии.
Продукт Особенности:
1. Продвинутая многофазный электромотор синхронная ректификация технологии также имеет высокую эффективность преобразования в условиях низкой мощность зарядки окружающей среды.
2. Имеет Сверхширокий диапазон рабочего напряжения PV.
3. Усовершенствованная технология отслеживания точек питания MPPT, эффективность отслеживания не менее 99.5%, по сравнению с обычным PWM алгоритм, эффективность увеличивается на 15-20%.
4. используя высококачественные импортные компоненты и Расширенную цепь преобразования мощности, максимальная эффективность преобразования может достигать более 98%, Полная эффективность нагрузки может достигать 97%, и различные способы отслеживания можно комбинировать, чтобы быстро отслеживать максимальную точку питания.
5. Трехступенчатый метод зарядки: MPPT-подъемная зарядка-плавающая.
6. 12 В/24 В/48 В Система батареи Автоматическая функция идентификации.
7. Коммуникация RS485 может обеспечить протокол связи для облегчения унифицированного управления и вторичного развития для клиентов.
8. Параметры работы контроллера можно просмотреть и установить через хост-компьютер ПК и приложение для мобильного телефона. Для получения подробной информации обратитесь к хост-компьютеру и руководство приложения (опционально).
9. С компенсация температуры батареи.
10. Он имеет всесторонние функции защиты, такие как перезарядка, перегрузка, перегрузка, обратное соединение и так далее.
Защита:
| Защита функции | Инструкция |
| Фотоэлектрическая Защита от перенапряжения | Когда напряжение зарядки PV массива превышает номинальный диапазон входного напряжения контроллера, зарядка остановится. |
| Батарея полярности защита от обратного подключения | Когда полярность аккумулятора перевернута, контроллер не будет работать и не будет поврежден. После коррекции ошибки проводки, повторно Откройте возможность продолжить нормальную работу. |
| Батарея над предохранением от разрядки | Когда напряжение батареи ниже, чем заданное значение низкого напряжения, разрядка батареи будет автоматически остановлена, чтобы предотвратить переразрядку и повреждение аккумулятора. |
| Батарея защита от перегрузки | Когда выходной ток контроллера больше, чем заданное значение, выход нагрузки будет автоматически остановлен, чтобы предотвратить переразрядку и повреждение аккумулятора. |
| Батарея более напряжение защиты | Когда напряжение аккумулятора достигает значения защиты от перенапряжения, батарея будет автоматически остановлена, чтобы предотвратить перезарядку и повреждение аккумулятора. |
| Ночная защита от обратного хода | В ночное время, так как напряжение батареи больше, чем напряжение фотоэлектрический модуль, автоматическая защита предотвращает разрядку напряжения батареи через фотоэлектрический модуль; |
| Оборудование для защиты от перегрева | Контроллер имеет собственный датчик температуры. Когда температура выше заданного значения, зарядка остановится. Когда температура снижена, она автоматически начнет работать. |
| Высоковольтный стабилизатор напряжения | Этот контроллер может защитить только высоковольтные скачки с низкой энергией. В помещениях с частых грозовых разрядов, рекомендуется установить внешнюю защита от молний. |

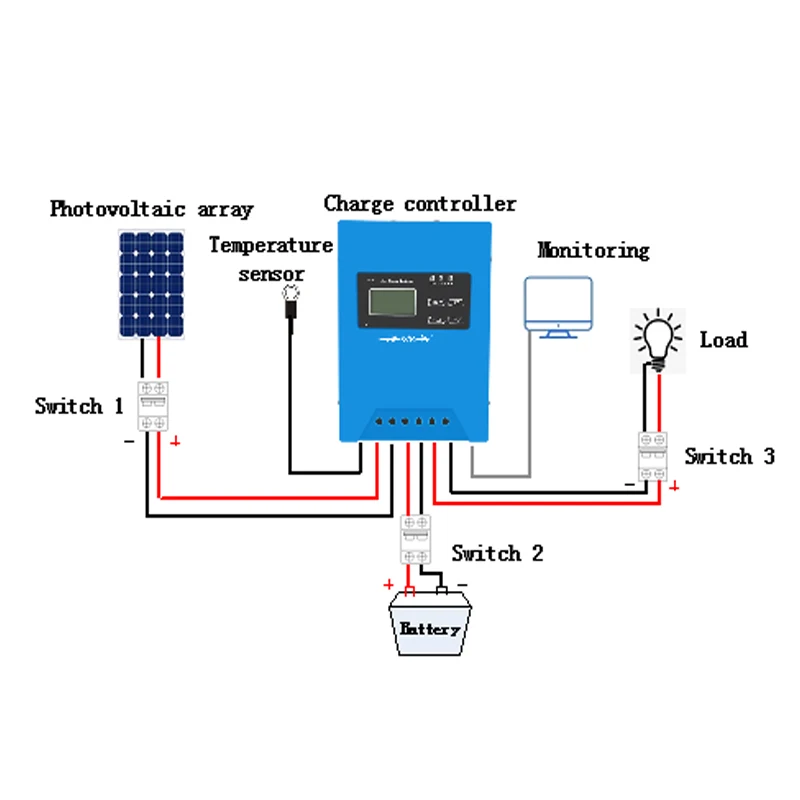

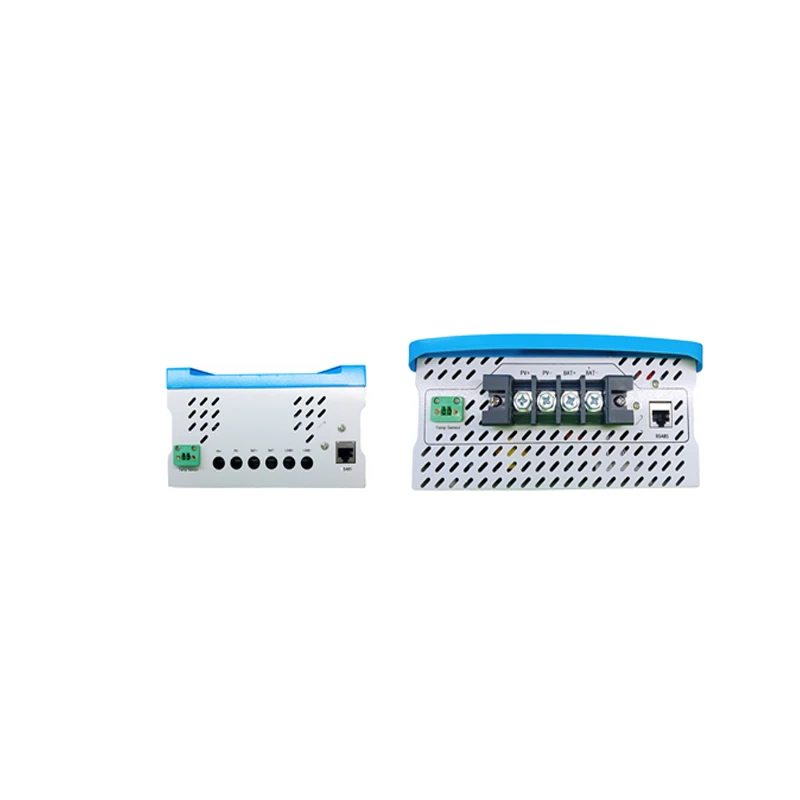

Продукт Интерфейс с высоким разрешением:
| Нет. | Название | Функция | Инструкция |
| 1 | PV + | Фотогальванической решетки положительный электрод | PV массив вход |
| 2 | Фотоэлектрический модуль- | Фотогальванической решетки отрицательный | |
| 3 | «Летучая мышь» + | Батарея положительный | Батарея пакет терминал |
| 4 | С рукавом "летучая мышь" | Отрицательная клемма аккумулятора | |
| 5 | Нагрузки + | Напряжение постоянного тока положительный | Напряжение постоянного тока (JN-MPPT-CL не имеет этого выхода) |
| 6 | Нагрузки | Напряжение постоянного тока отрицательное | |
| 7 | Датчик температуры | Внешний температурный тест терминал | Измерения температуры батареи |
| 8 | RS485 | Связь порт | Мониторинг хост-компьютера, wifi и gprs-связь |
Параметры:
| Имя параметра | Значение параметра (и регулируемый диапазон) | |||
| Модель | MPPT-MINI | |||
| Номинальная сила тока (A) | 10 | 20 | 30 | |
| Максимальный ток зарядки (A) | 10 | 20 | 30 | |
| PV Максимальная входная мощность (12 В) (Вт) | 150 | 250 | 400 | |
| PV Максимальная входная мощность (24 В) (Вт) | 300 | 500 | 800 | |
| PV Максимальная входная мощность (48 В) (Вт) | 600 | 1000 | 1600 | |
| PV Максимальная входная мощность (96 В) (Вт) | -- | -- | -- | |
| Выход максимальный ток A | 10 | 15 | 15 | |
| Идентификация системы Диапазон напряжения v | 12 V батарея системы | DC9V-DC16V | ||
| 24 V батарея системы | DC18V-DC32V | |||
| 48 V батарея системы | DC42V-DC60V | |||
| Батареи 96В системы | 96 V-автономная система | |||
| PV панель с открытым контуром входное напряжение Диапазон v | 20 V ~ 100 V (12 V система батареи) | |||
| 40 V ~ 145 V (система батарей 24 V) | ||||
| 80 V ~ 145 V (48 V система батареи) | ||||
| C | ||||
| Слежением за максимальной точкой мощности, эффективность | ﹥99. 5% | |||
| Эффективность преобразования | ﹥98% | |||
| Режим работы | По умолчанию используется бытовой режим 24 H | |||
Фото:
Характеристики
- Бренд
- PowMr
- Номер модели
- MINI-10A/20A/30A
- Индивидуальное изготовление
- Да
- Применение
- Контроллер зарядного устройства / Контроллер напряжения / Контроллер освещения / Контроллер системы солнечных батарей / Солнечная рабочая станция
- Максимальный Ток
- 10A 20A 30A
- Charging mode
- MPPT Maximum power point tracking automatically
- Battery type
- Lead-acid /Ternary lithium / Lithium LIFEPO4
- Tracking efficiency
- 99.5%
- Three-stage charging method
- MPPT-lifting charging-floating
- Protection functions
- overcharge, over discharge, over temperature, overload, reverse
- RS485
- host computer, WIFI and GPRS communication
- Control method
- light control and time control
- Float voltage (v)
- 9-15V/18-30V/36-60V
- Conversion efficiency
- >98%
- Dispaly
- LCD
- Current rating (A)
- 10A/20A/30A
