433 МГц DC12V 1CH реле беспроводной пульт дистанционного управления 433 МГц рч приемник модуль для умного дома переключатель передатчик Diy

Технические данные:

Входная мощность: DC10V-14VТок в режиме ожидания: <5 мАЧастота RF: 433 МГцРежим работы RF: супергетеродинныйЧувствительность приема:> 97dbmРасстояние передачи: 20-100 м (открытое пространство)Режим декодирования: декодирование программного обеспечения MCUУдаленное Хранение: 25 шт.Поддержка удаленного типа: Обучающий код, фиксированный код,Режим работы: Мгновенный, тумблер, задержка времени фиксации (5S, 10 s, 15 s)Тип проводки: фиксированный терминалВыходной терминал: NO, NC, COMРазмеры печатной платы: 35*30*18 мм (Д, Ш, в)

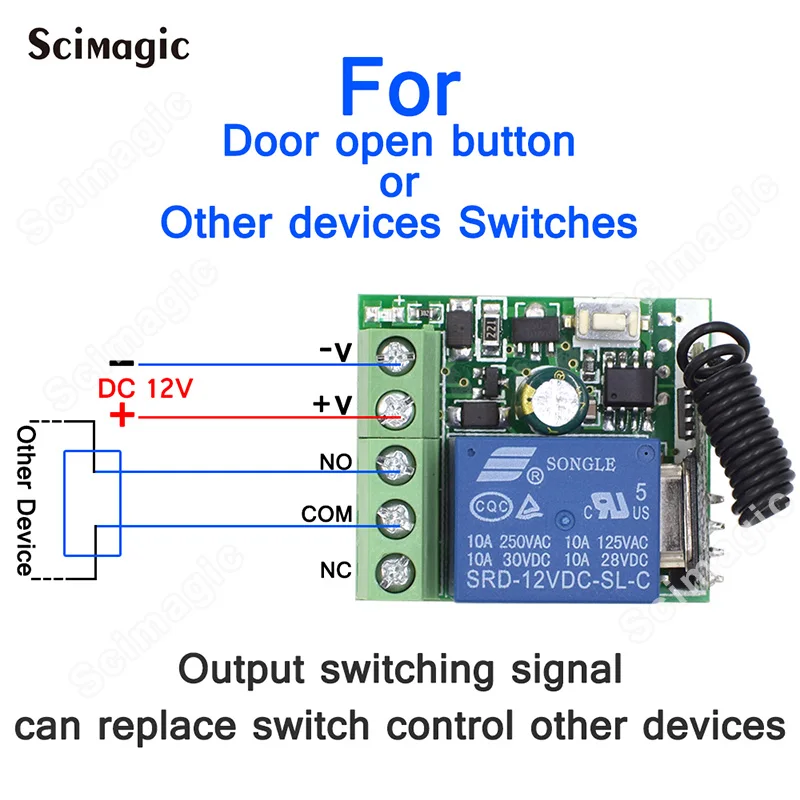

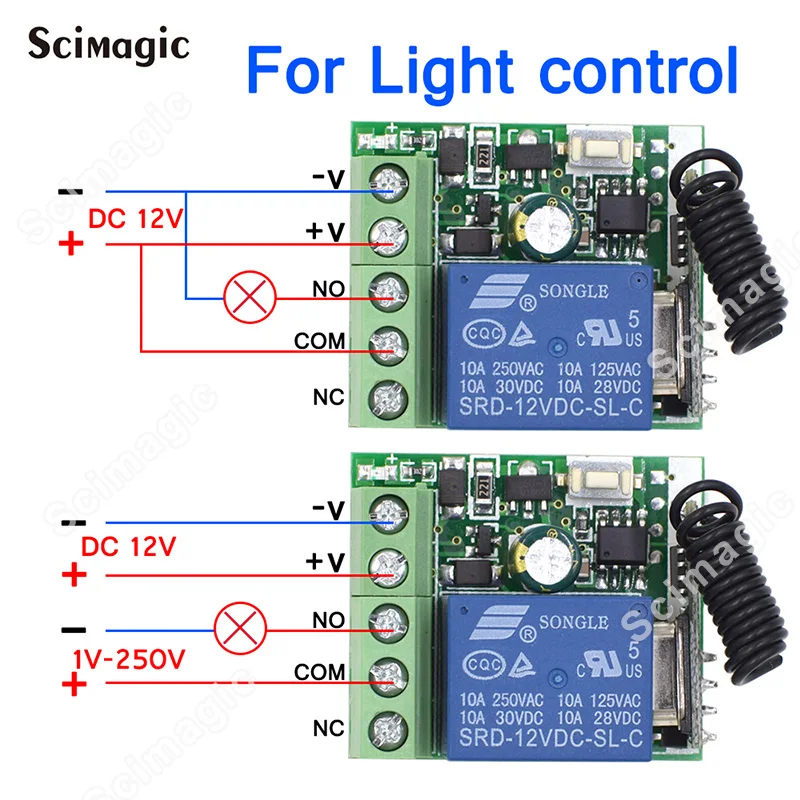

Схема 1:

+ V: 12 V + вход;-V: 12 V-вход;НЕТ: выход, нормальный открытый;COM: выход, общий;NC: выход, нормальное закрытие.

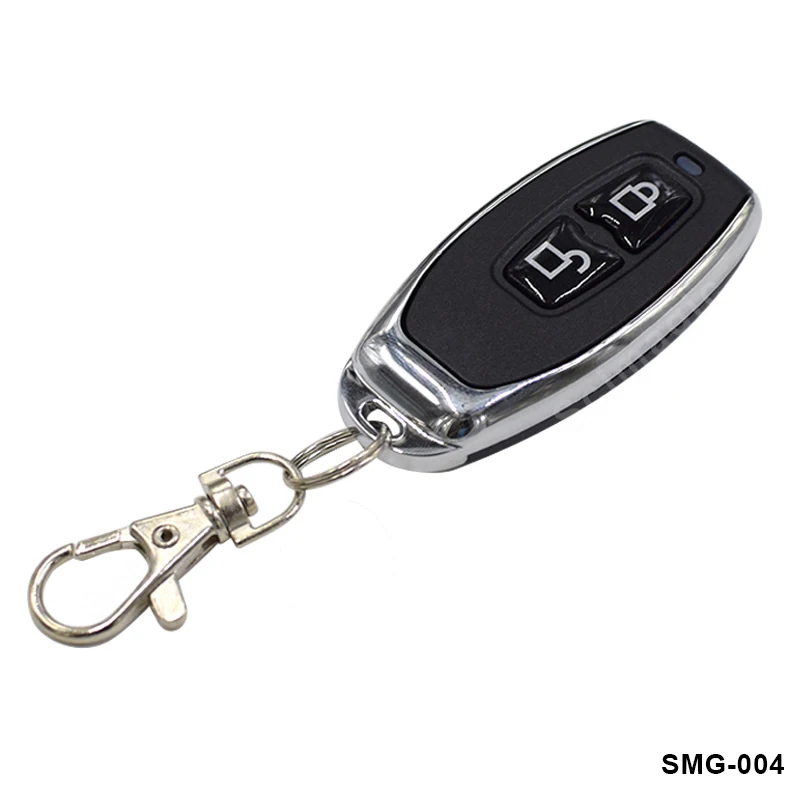

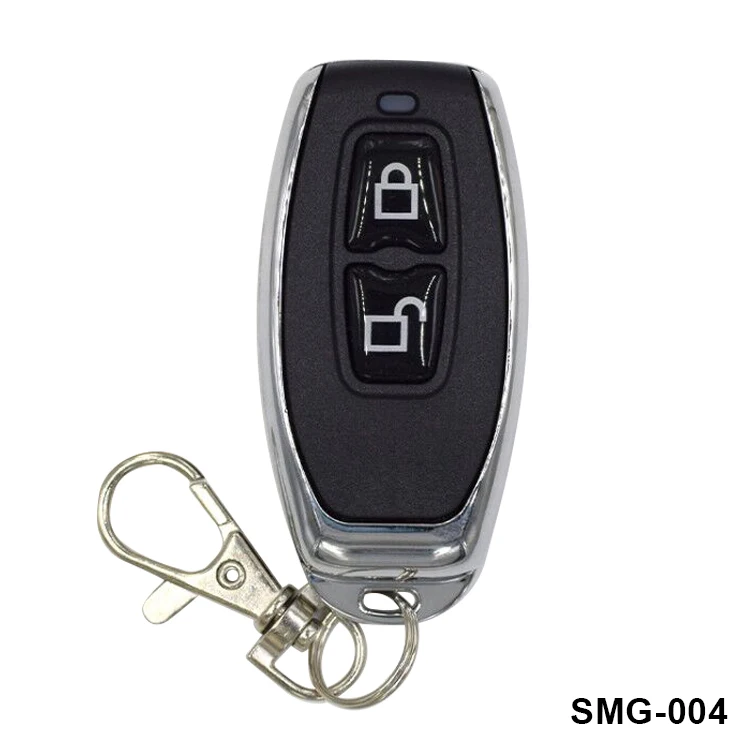

Характеристики пульта дистанционного управления:

Рабочая частота: 433,92 МГцПитание от батареи 3 В (батарея входит в комплект),Материал: ПВХ.Кнопка (кнопка-2 шт.Размер: 59 мм x 28 мм x 8 мм;Рабочее напряжение: 3 В;Рабочий ток: 12mAМощность передачи: 10 мВтРежим модуляции: ASK (AM).Тип кодирования: обучение.Расстояние передачи: 80 м

Обратите внимание:

Различные варианты включают различные упаковки:

Посылка 1 включает в себя:

Только 1 EV1527 обучающий код дистанционного управления * 1 шт.;

Посылка 2 в комплекте

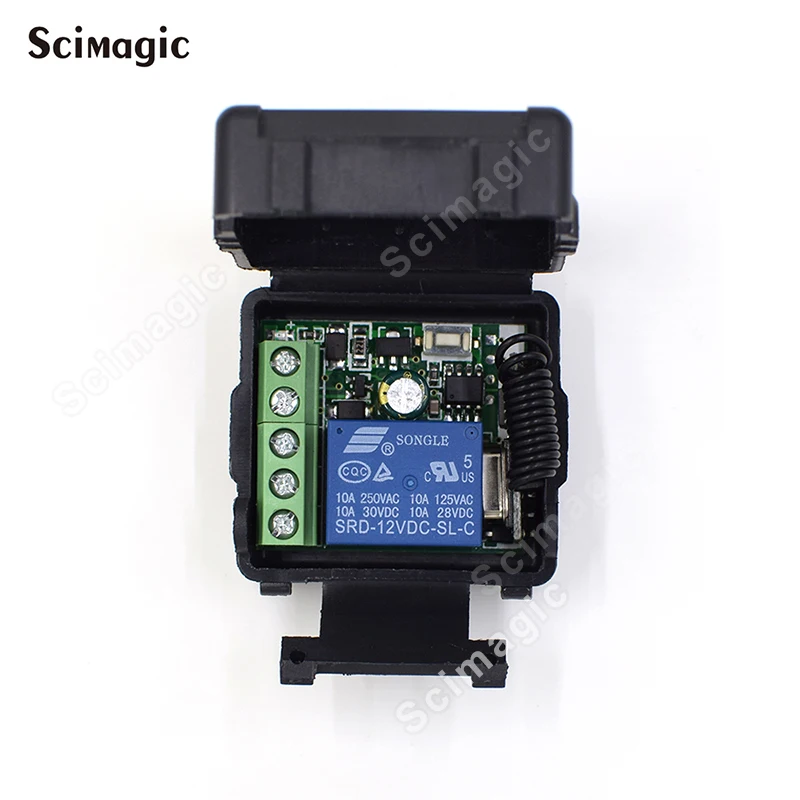

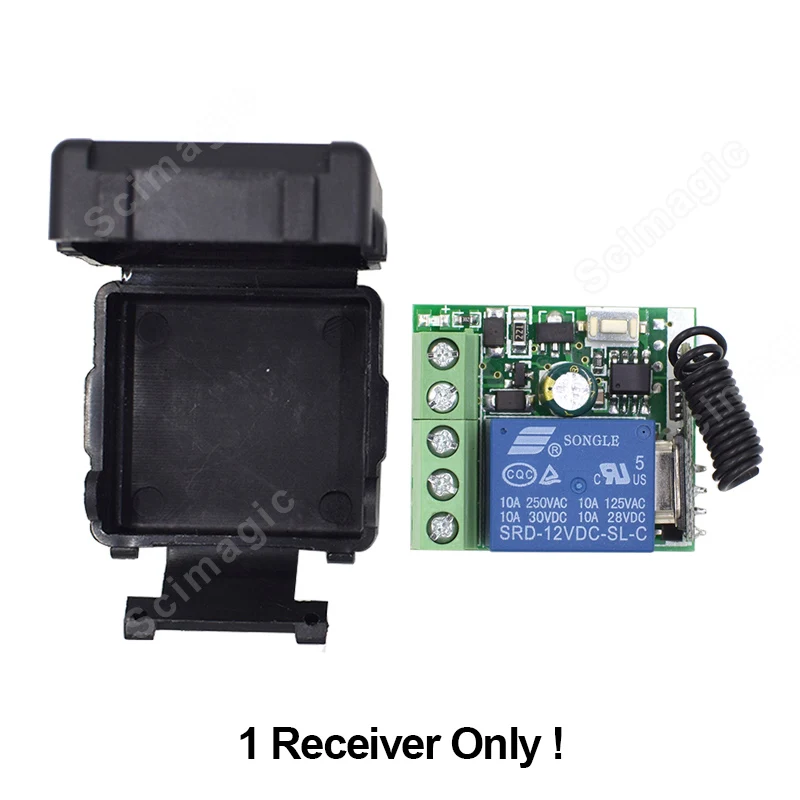

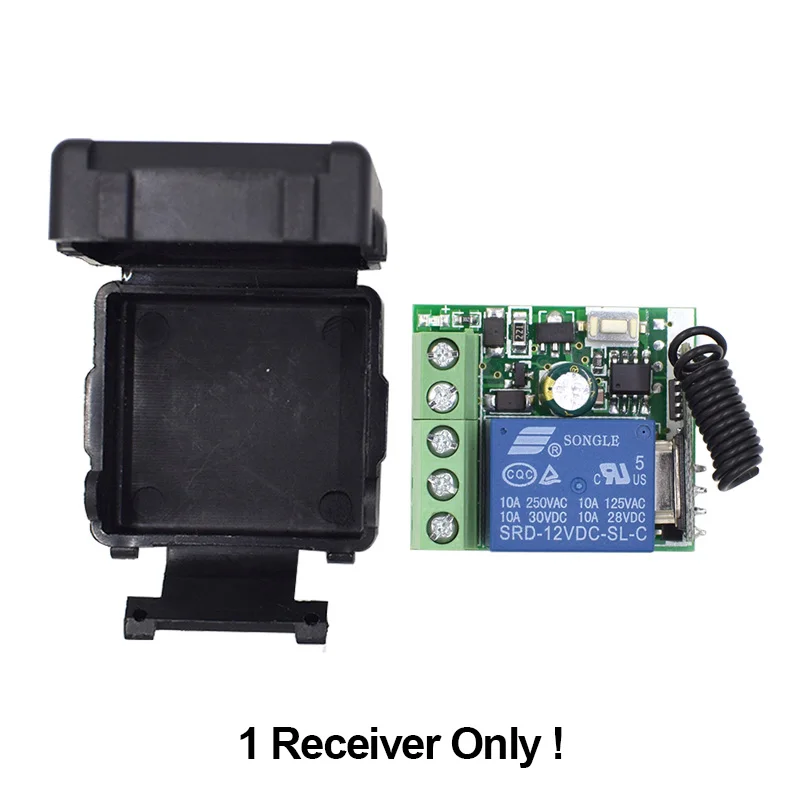

Только 1 Модуль приемника (SMG-801) * 1 шт. (включая корпус);

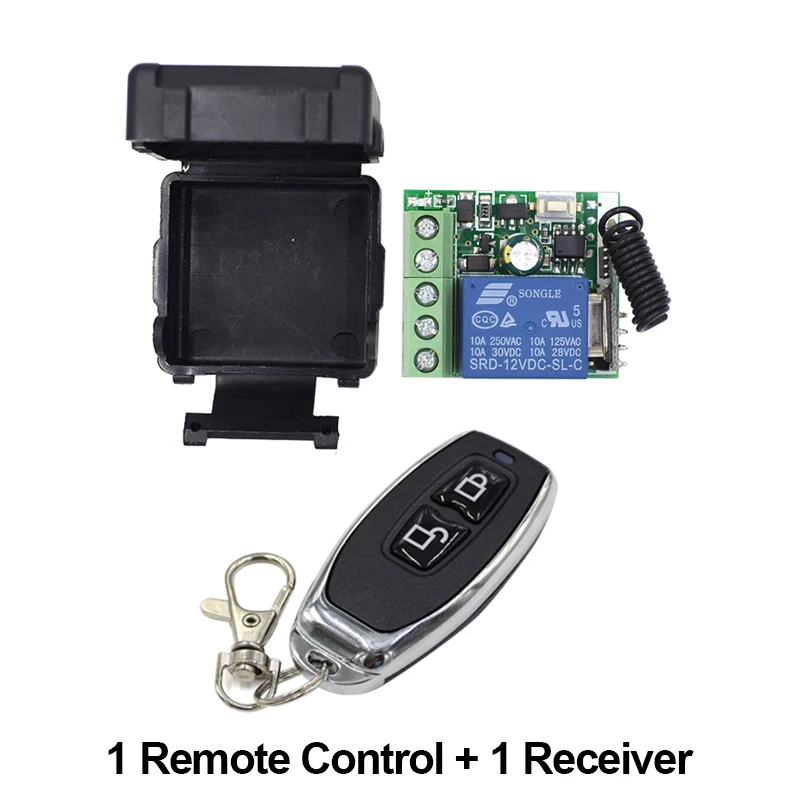

Посылка 3 в комплекте

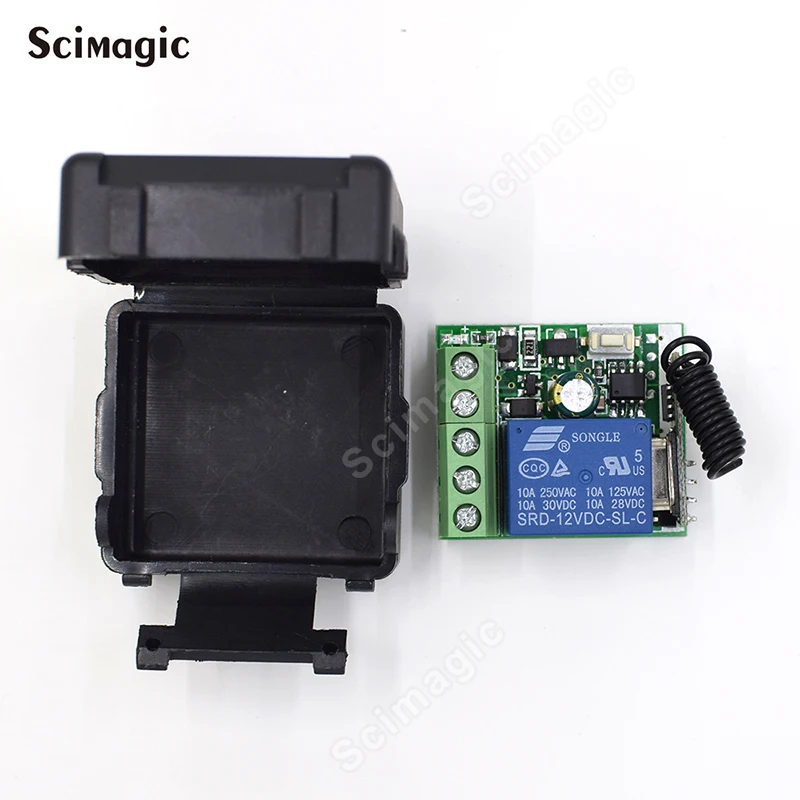

1 шт. * Модуль приемника (SMG-801) (включая корпус)1 шт. * пульт дистанционного управления (SMG-004) (включая батарею)

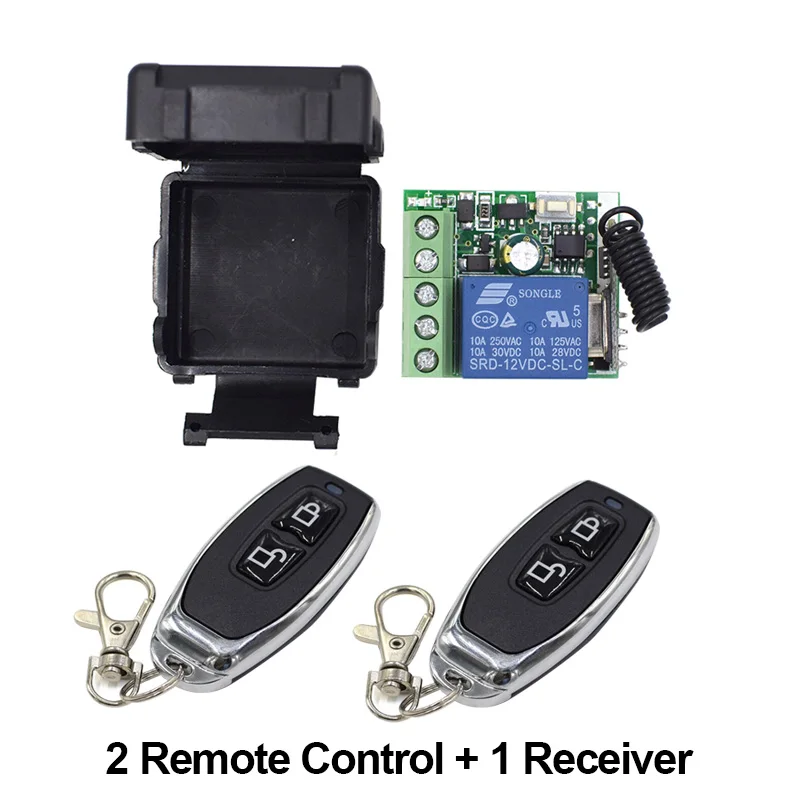

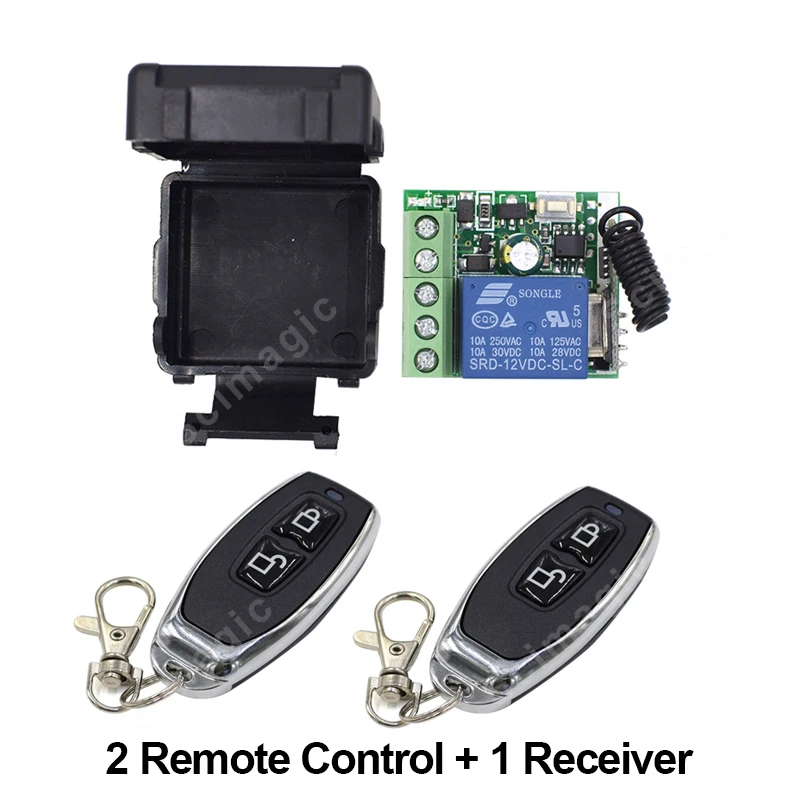

Посылка 4 включает в себя:

1 шт. * Модуль приемника (SMG-801) (включая корпус)2 шт. * пульт дистанционного управления (SMG-004) (включая батарею)

Посылка 5 в комплекте

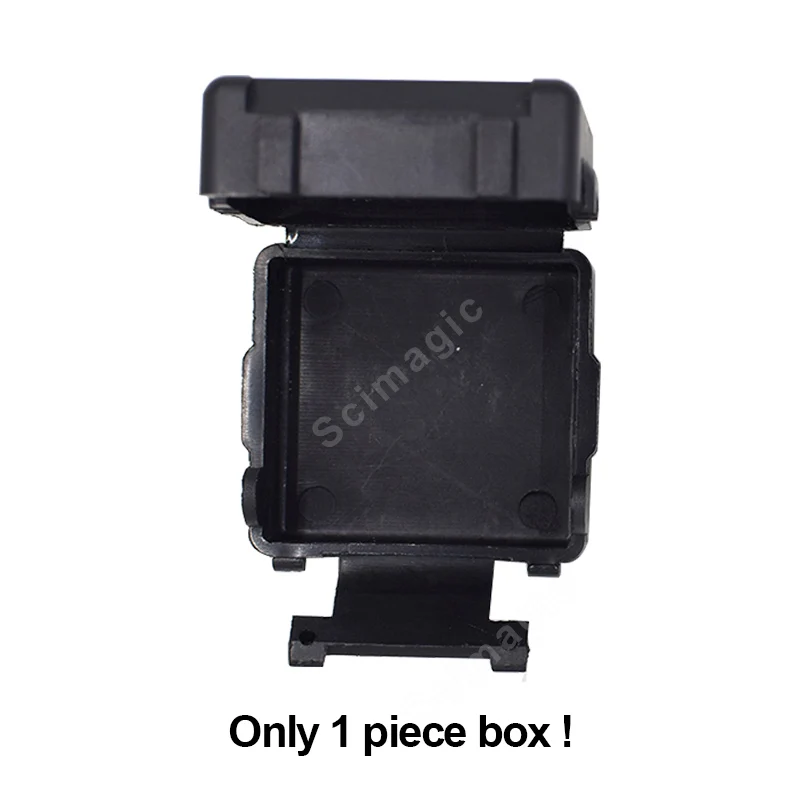

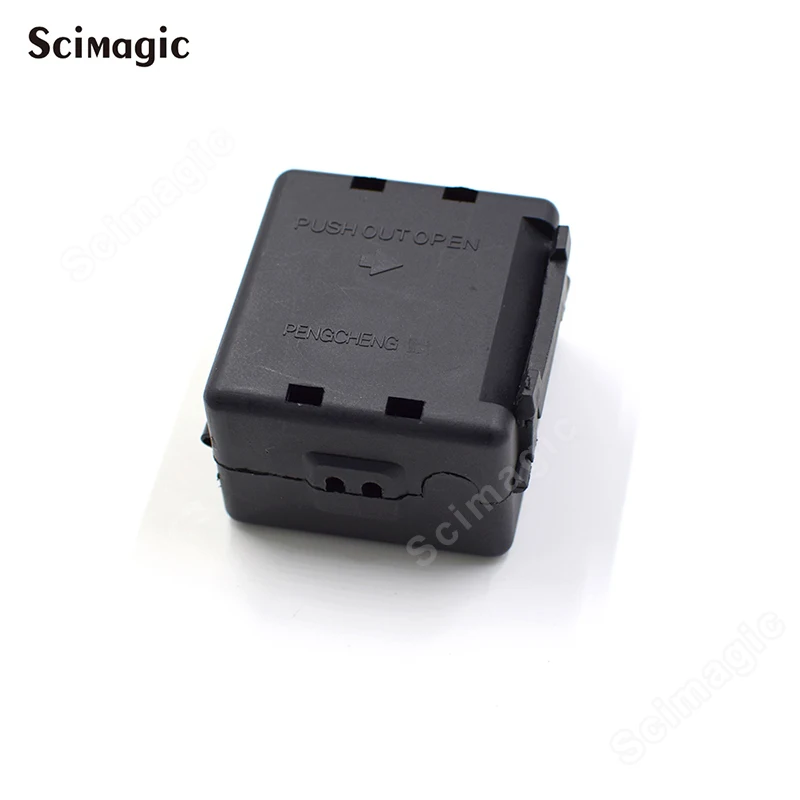

1 шт. * коробка (корпус)

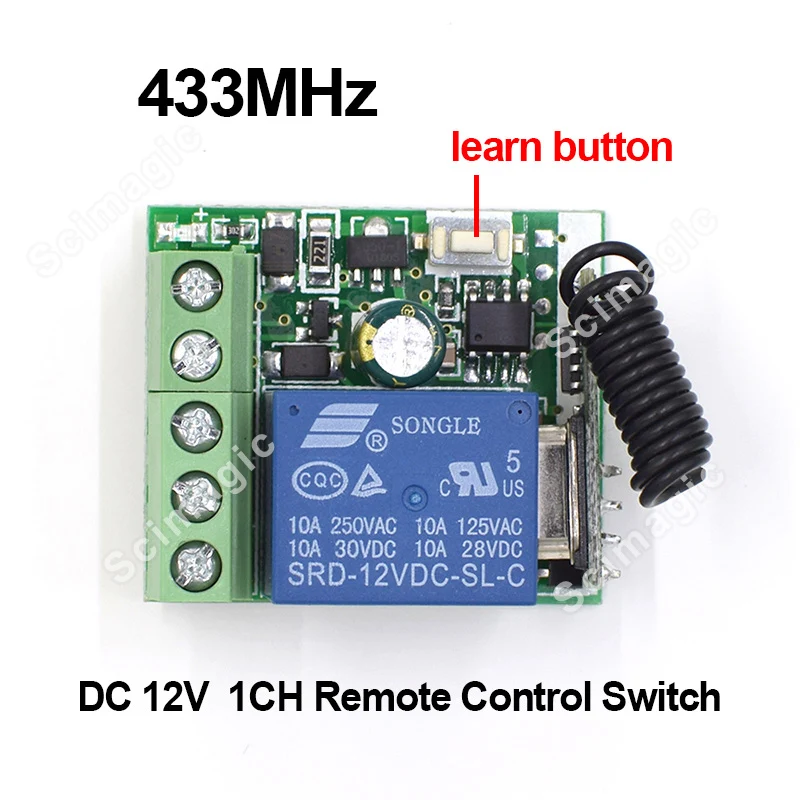

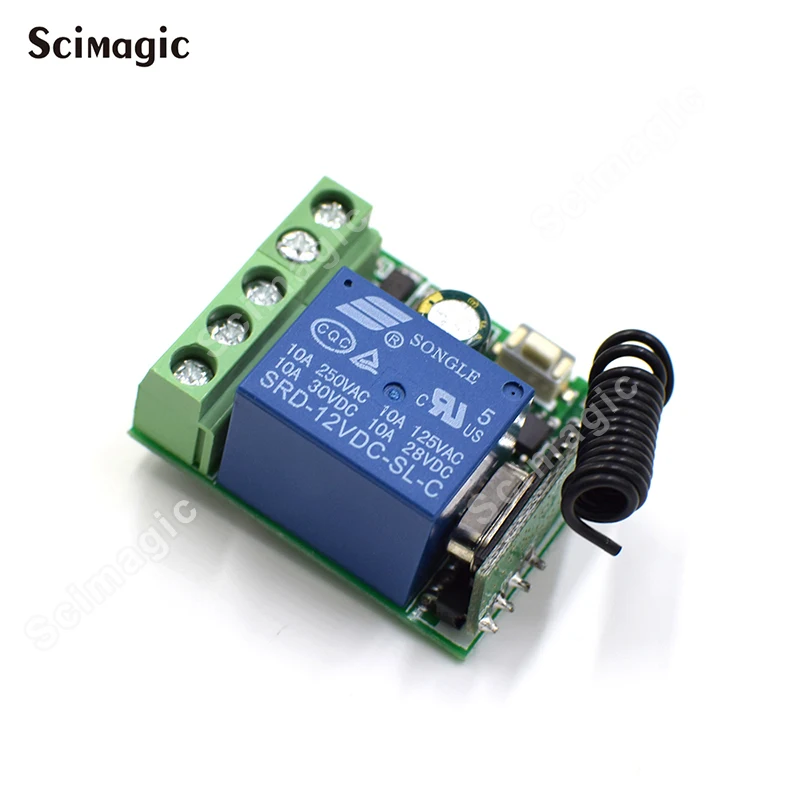

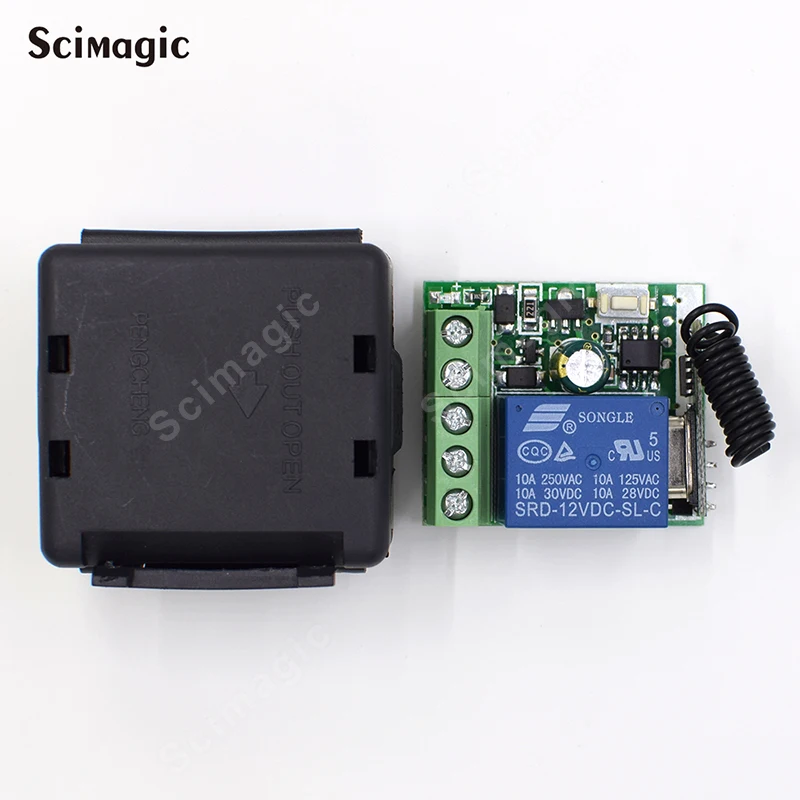

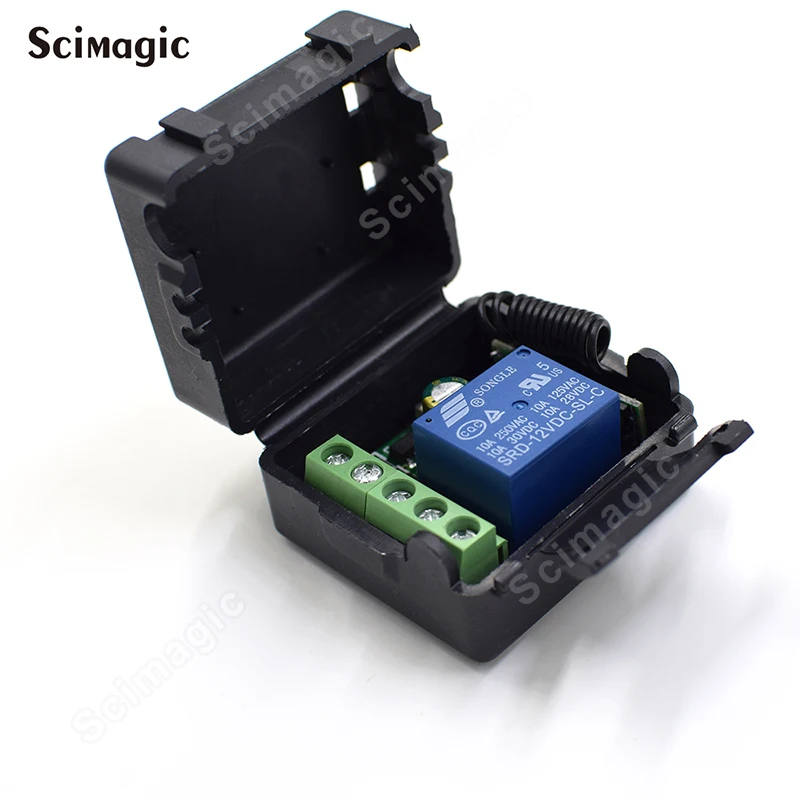

433 МГц изображения приемника:

О Рабочий режим:

Мгновенный: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, реле dis-подключается.Переключение: Нажмите один раз на кнопку дистанционного управления, реле подключается, нажмите дважды на кнопку дистанционного управления, реле dis-подключается.Фиксация: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, реле dis-подключение.Режим задержки Tiem: Нажмите кнопку дистанционного управления, реле подключается, от когда отпустите кнопку дистанционного управления, после 5S или 10 s или 15 s, реле отключается автоматически.

Очистка кода:

Способ 1:Нажмите кнопку обучения на приемниках в течение 8 раз, коды будут очищены;Метод 2:Удерживайте кнопку обучения на приемнике до тех пор, пока не включится светодиодный индикатор, а затем не мигнет, пока он не начнет мигать в течение 8 раз. Это означает, что код был успешно очищен;После очистки кода весь пульт дистанционного управления больше не может работать.

Изучение кода :( мгновенный)

Нажмите клавишу обучения на приемнике 1 раз, он переходит в режим мгновенной настройки.Подождите немного, светодиодный индикатор выключится, он переходит в состояние обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем оторваться.Через 3 секунды светодиодный индикатор снова включится, успешно учится.

Обучение коду: (переключение)

Нажмите клавишу обучения на приемнике 2 раза, он переходит в режим переключенияПодождите немного, светодиодный индикатор выключится, он переходит в состояние обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем оторваться.Через 3 секунды светодиодный индикатор снова включится, успешно учится.

Обучение коду :( фиксация)

Примечание: Когда вы выбираете режим фиксации, для того, чтобы узнать больше дистанционного управления, вам нужно узнать две разные кнопки, первый раз изученный для «ON», второй раз выучил для "выключения".Например: Кнопка A = вкл., кнопка B = ВЫКЛ.Нажмите клавишу обучения на приемнике 3 раза, она переходит в режим блокировки.Подождите немного, светодиодный индикатор на плате приемника будет мигать, а затем оторвется.Нажмите кнопку дистанционного управления A.Светодиодный фонарик 5 раз.Нажмите кнопку дистанционного управления B.Светодиодная вспышка 5 раз.Через 3 секунды светодиодный индикатор снова включится, успешно учится.A = вкл., B = ВЫКЛ.

Обучение коду :( режим задержки времени)

Нажмите клавишу обучения на приемнике 4 раза, время работы 5 секунд.Нажмите клавишу обучения на приемнике 5 раз, время задержки в течение 10 секунд.Нажмите клавишу обучения на приемнике 6 раз, время задержки 15 секунд.Светодиодный индикатор выключится.Нажмите кнопку дистанционного управления, светодиодный индикатор мигает и выключается.Через 3 секунды светодиодный индикатор снова включится, успешно учится.

Примечание: система может хранить 25 шт. пультов, если пульт получает более 25 шт., начальный пульт дистанционного управления будет потерян.
