Модуль AD9851 источник сигнала DDS модуль 0-70 МГц

Описание версии (все обеспечивают исходный код + схема файла PDF):

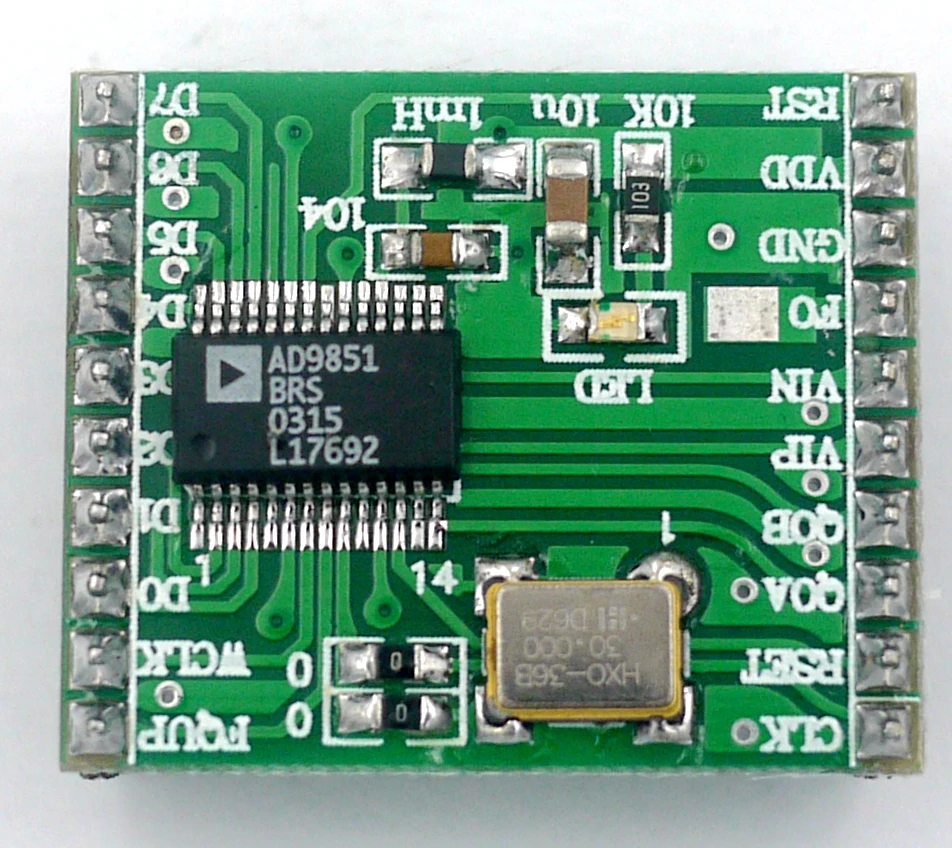

Тип 1: основная плата AD9851, содержит Минимальный системный модуль AD9851

Тип 2: AD9851 основная плата + безУправление усилителем доска

Нижняя пластина управляется AT89S51 + ручка с цифровой индикацией, а Выходная амплитуда составляет около 400мв.

Тип 3: плата связи

Нижняя доска может быть подключена к компьютеру, потому что плата не имеет чип последовательного порта USB, поэтому необходимо настроить коммуникационную плату, на самом деле, это плата последовательного порта USB.

Общее введение модуля AD9851V1.0

1. диапазон контроля частоты 0-70 МГц; выходной диапазон составляет около 1VPP, и диапазон будет уменьшаться после увеличения частоты (для конкретной информации, пожалуйста, ознакомьтесь с волнами некоторых тестовых точек после описания ребенка);

2. Фильтр низких частот без усилителя высокой скорости; Модуль и пол могут быть разделены, может использоваться отдельно AD9854 модуль, удобный и практичный;

3. Форма выходного сигнала: Синусоидальная волна, квадратная волна (квадратная волна может регулироваться);

4. Источник питания: 12 В; Вход защищен диодом; внутренний стабилизатор напряжения LM7805

5. Режим работы: принять ручка с цифровой индикацией переключатель операции (переключатель ручки работает все функции, пожалуйста, см. Демонстрационное видео для конкретной работы).

6. Выходной интерфейс: Q9 выход и pin.

Форма сигнала точек измерения в части модуля AD9851V1.0 (1G измерение осциллографа)

1 、 1KHZ сигнала

2, 1MHZ сигнала

3 、 5MHZ сигнала

10 МГц сигнала

4 、 40MHZ сигнала

5 、 60MHZ сигнала

6 、 70MHZ сигнала
