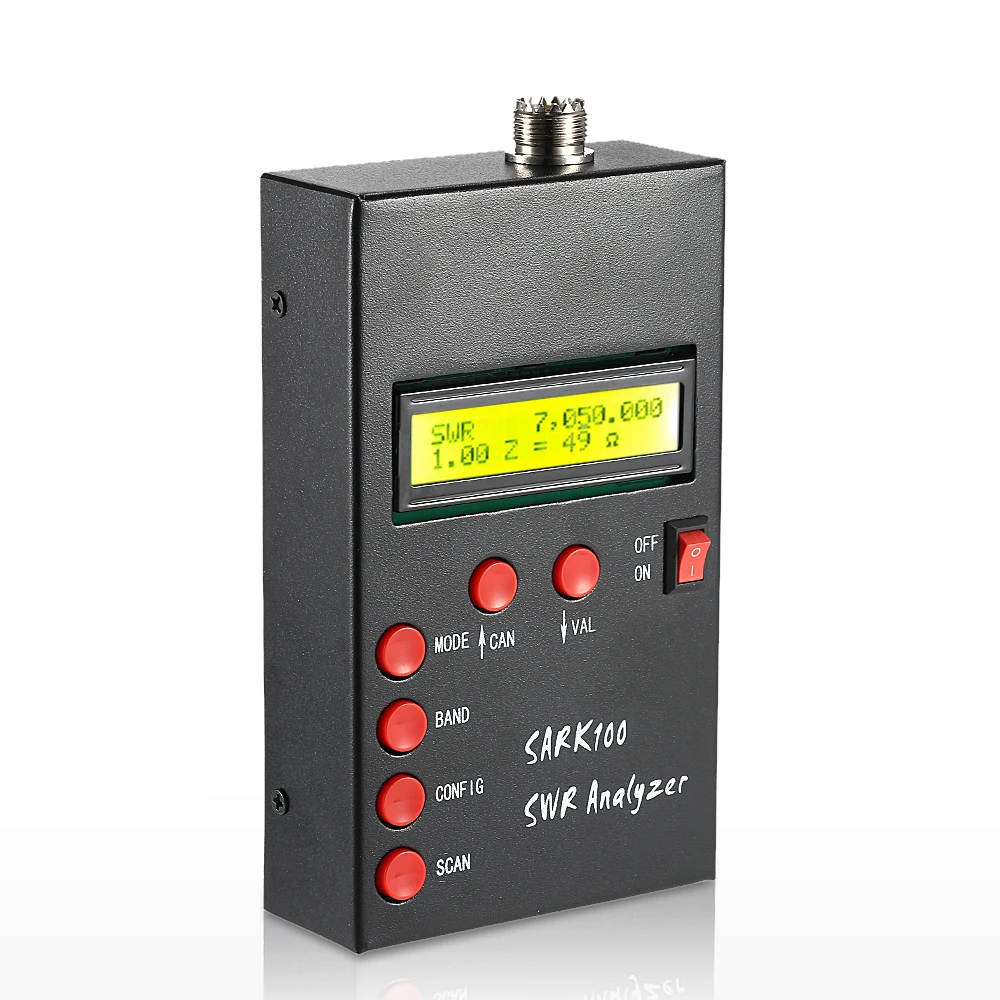

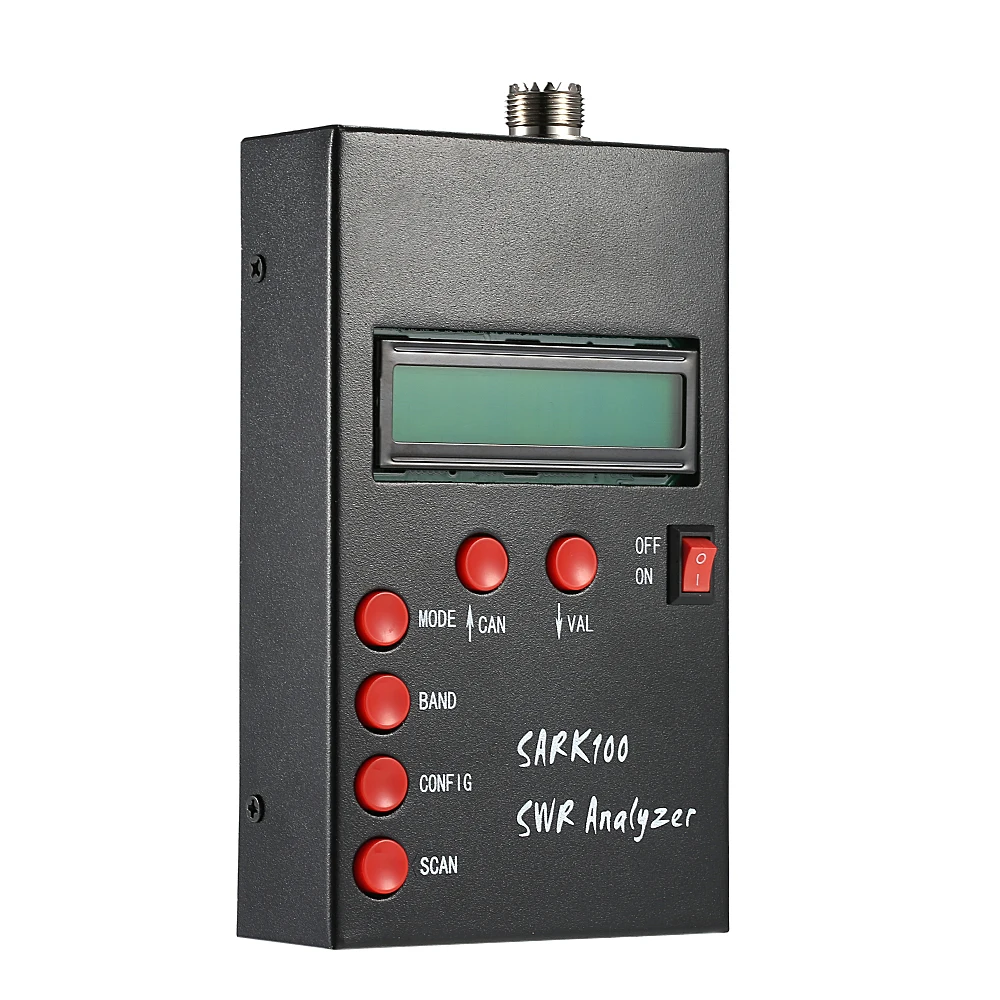

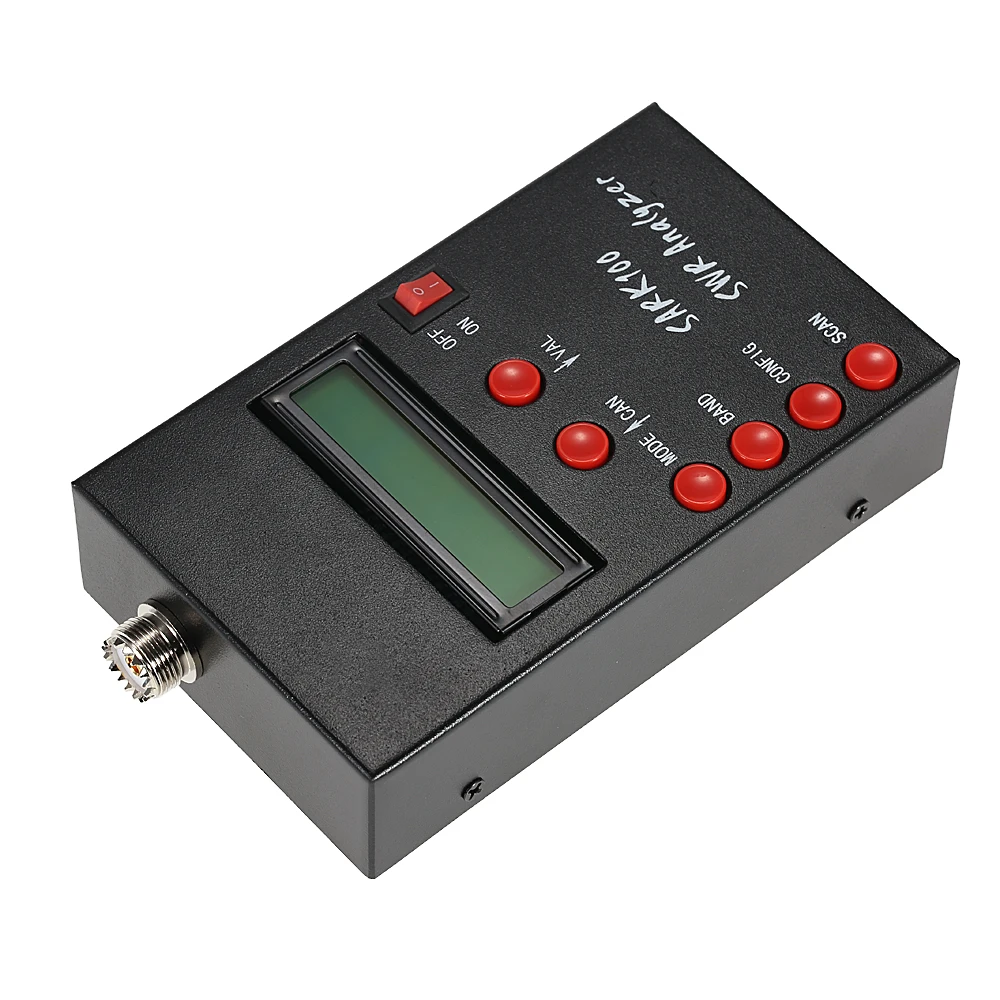

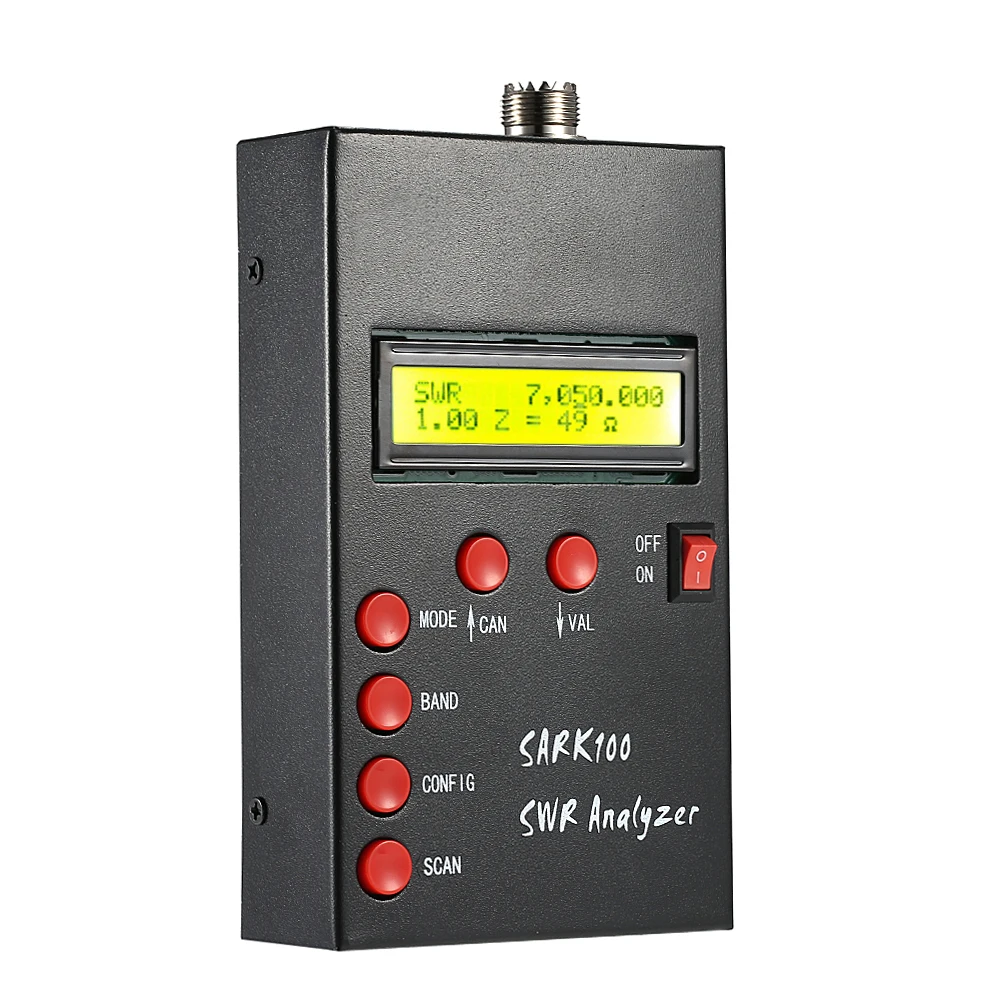

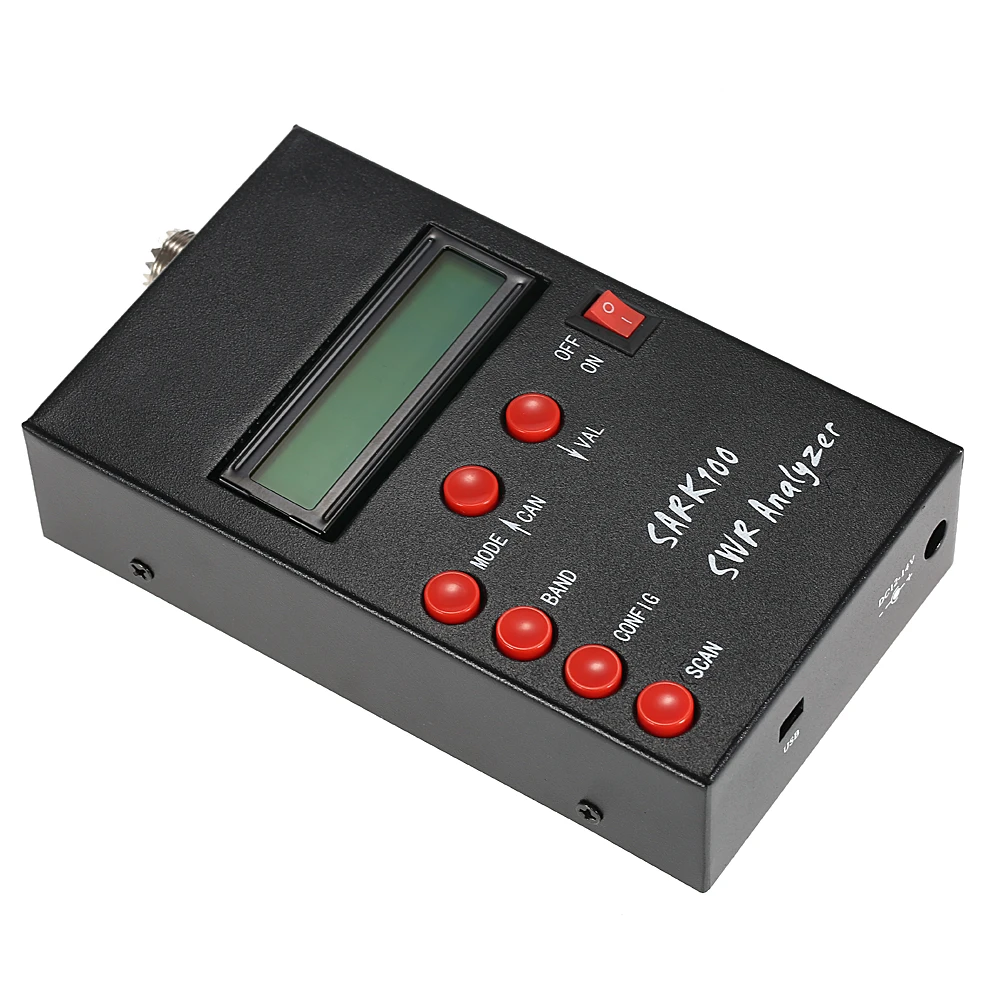

SARK100 1-60 МГц HF ANT SWR антенный анализатор Измеритель стоячая волна тестер для Ветчины радио Hobbyists сопротивление измерение емкости

SARK100 1-60 МГц HF ANT SWR антенный анализатор Измеритель стоячая волна тестер для Ветчины радио Hobbyists сопротивление измерение емкости

Это антенный анализатор для радиолюбителей ветчины. Он может измерить 50 Ом Сопротивление источника с погрешностью (+/-) 1 Ом. Это также метр для стоячая волна, сопротивление, емкость...

Особенности:
Генерация и управление частотой: 1-60 МГц.
Внешняя мощность: 2,1 мм, разъем питания (Центральный штифт положительный).
5 кнопок управления, легко и удобно в эксплуатации.

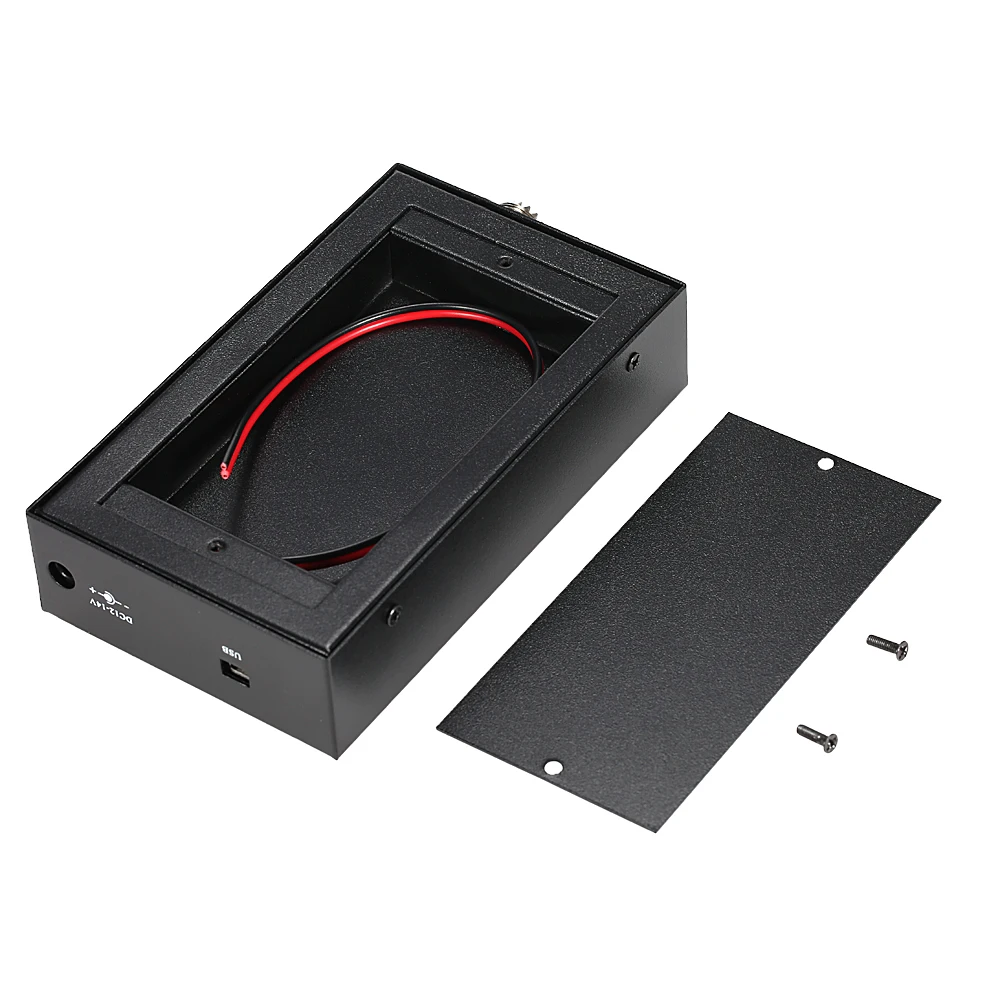

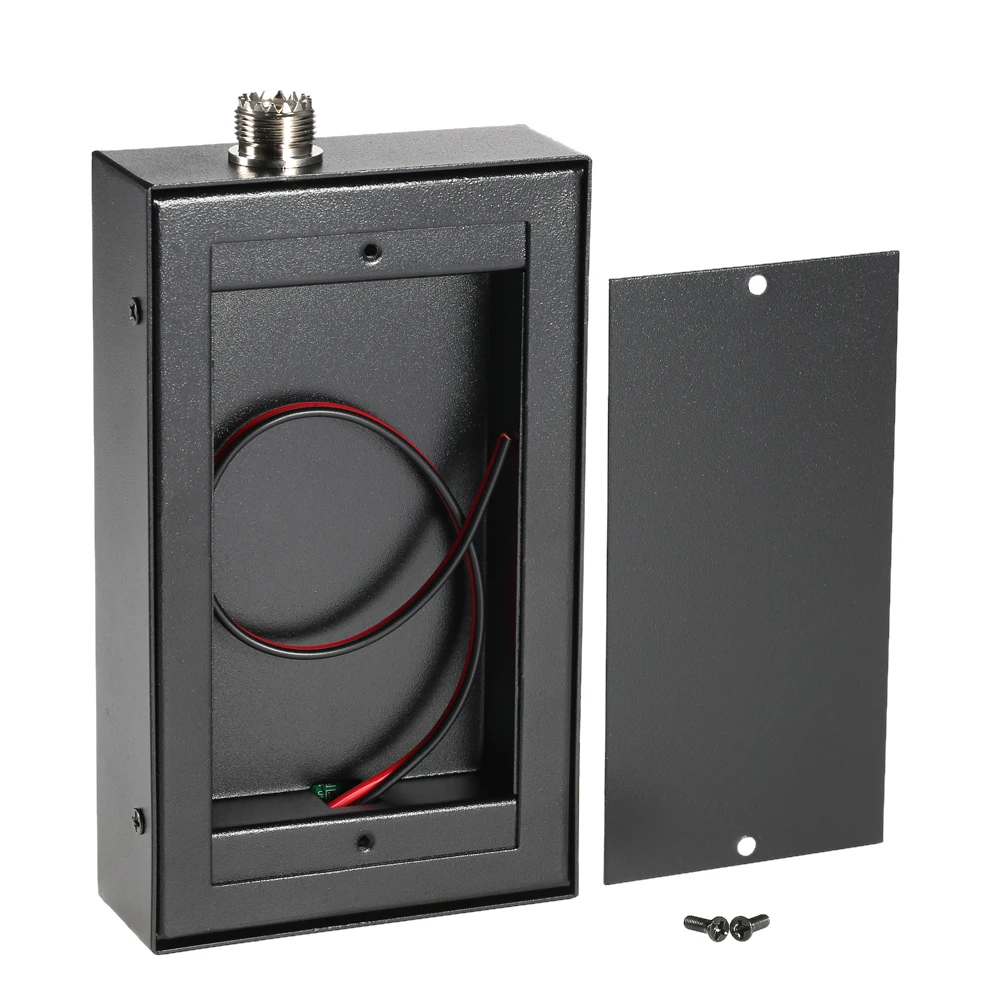

Установлен черный металлический корпус, просто подключите питание (не входит в комплект) и затем работает.
Размер шага: пользовательское настраиваемое Увеличение 100 Гц, 1 кГц, 10 кГц и 100 кГц.
Поддержка анализа сигналов для измерения данных через подключение компьютера с usb-кабелем (не входит в комплект).
Область применения:
Измерьте электрические параметры антенны: SWR, сопротивление (сопротивление + сопротивление), емкость, индуктивность;
Измерьте сопротивление точки подачи;
Измерьте молотый потери;
Настройка антенных тюнеров и определение потери;
Измерьте индукторы и конденсаторы;
Измеряемая линия передачи коаксиальный (SWR, длина, коэффициент скорости, приблизительный Q и потери, резонансная частота и сопротивление);
Измерьте и определите оптимальные настройки для настройки заглушек: SWR, приблизительный Q, резонансная частота, полоса пропускания, сопротивление;
Определить характерное сопротивление линии передачи;
Измерение резонанса магнитной петли и КСВ;

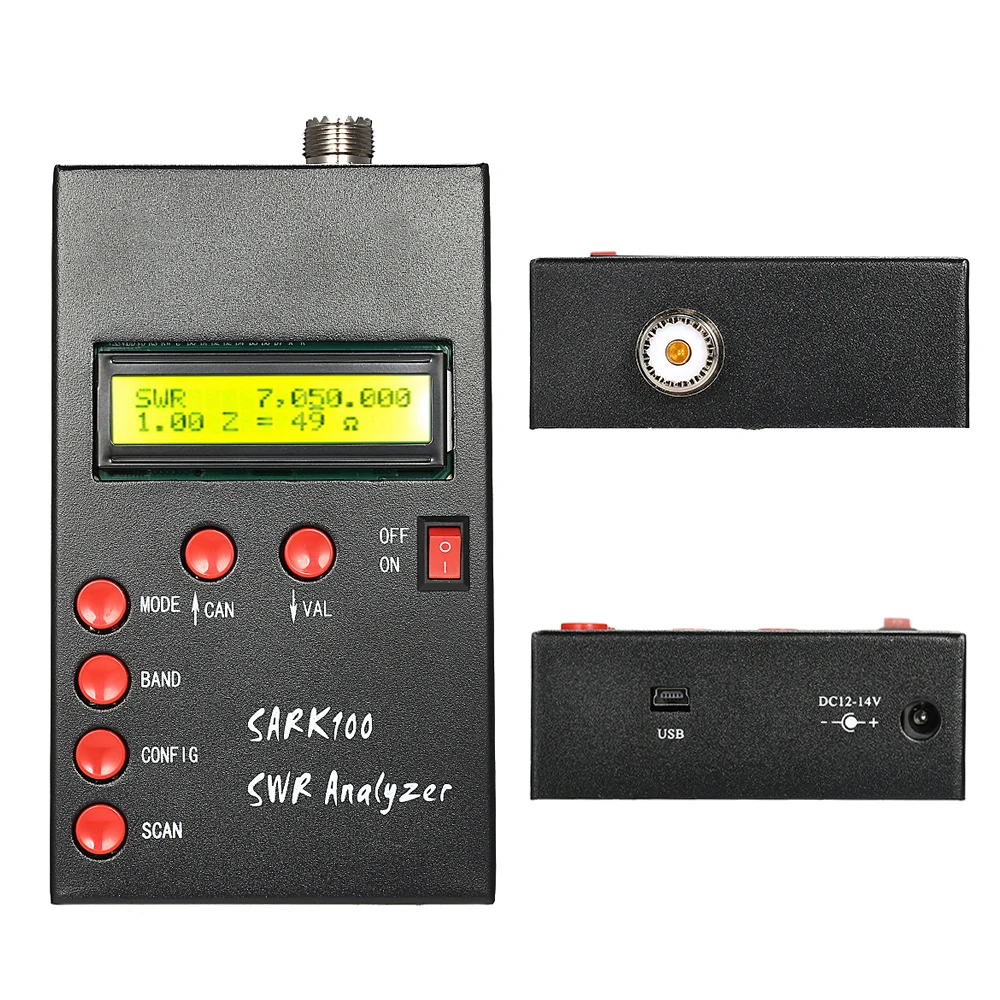

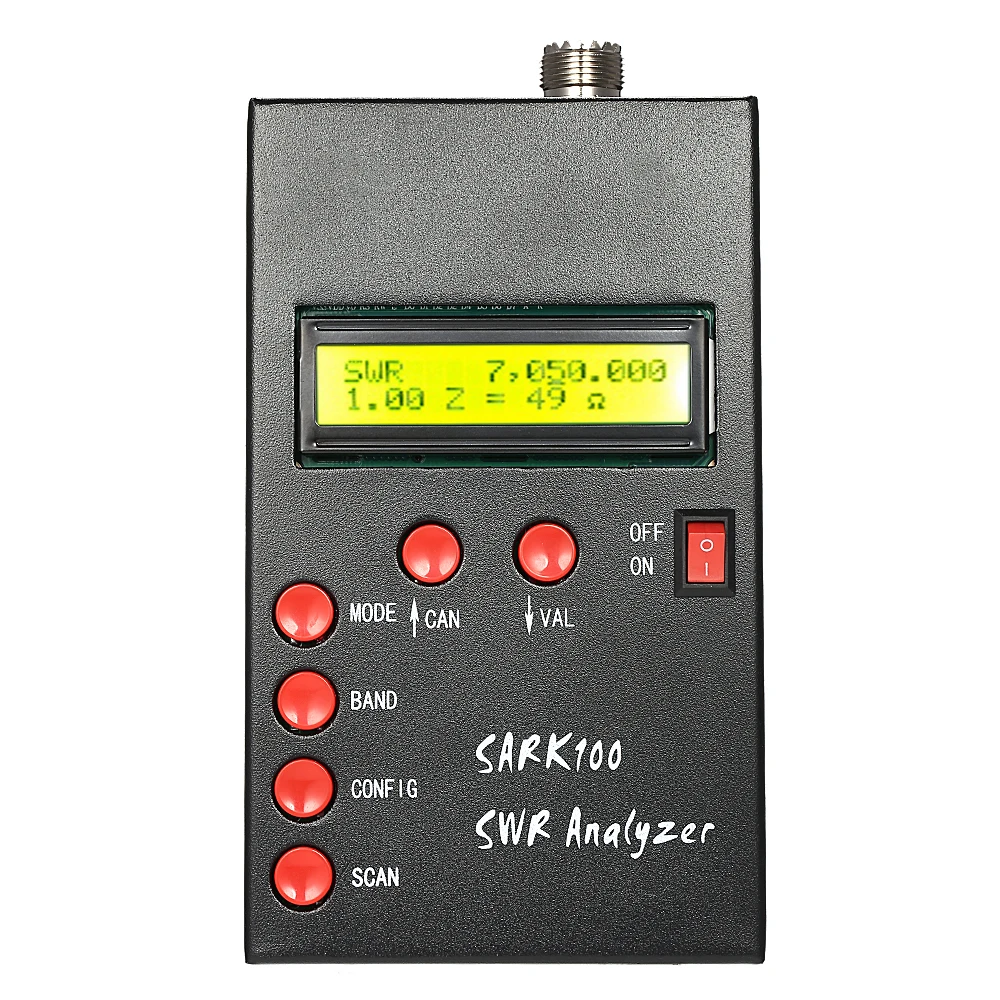

Управление кнопки определения:
Режим: выберите режим работы: сопротивление (по умолчанию), сложное сопротивление, емкость и индукция
Ремешок: Выберите ремешок из любого доступного диапазона: 160 м до 6 м
CONFIG: предоставьте меню для конфигурации и расширенных функций: ссылка на ПК, Настройка размера шага, настройка времени ожидания, калибровка и обновление программного обеспечения
Сканирование: Нажмите это управление, чтобы инициализировать сканирование частот выбранного диапазона. Сканирование выходов в режим импеданса, показывающий пропускную способность 2:1 и резонансную точку о антенне
CAN (up): увеличение частоты и использование для отмена операции для меню CONFIG
VAL (вниз): уменьшение частоты и использование для проверки работы для меню CONFIG
Технические характеристики:
Генерация и управление частотой: 1-60 МГц
Сопротивление источника: 50 Ом
Стабильность: (+/-) 100 ppm
Спектральная чистота: гармоники вниз>-TBD дБ за пределами 60 МГц
Размер шага: пользовательское настраиваемое Увеличение 100 Гц, 1 кГц, 10 кГц и 100 кГц
Диапазон измерения: SWR: от 1,0 до 9,99
Импеданс: прибл. От 5 до 2000 Ом
RF выход: регулируемый: 2,0 Вольт pp (typ)
RF выход: BNC
Разъемы: RF
Источник питания (не входит в комплект): питание от внешнего источника: 12-14 В постоянного тока, 500 мА
Внешняя мощность: 2,1 мм, разъем питания (Центральный штифт положительный)
Интерфейс USB: мини-usb разъем
Размер изделия: 14,8*8,7*3,3 см/5,83*3,43*1,3 дюйма (Д * Ш * В)
Вес изделия: 536g/18,91 oz
Посылка список:
1 * анализатор антенны ANT SWR
Руководство пользователя на английском и китайском языках:
Https://www.dropbox.com/s/z2t3t73lwpsq3ha/SARK100%20User%20Manual.pdf?dl=0
Программное обеспечение для Установка:
Https://www.dropbox.com/s/wl7vvd2gobm4xaf/WinPCC-Sark100%20EN%20V0.8.exe?dl=0
