LEORY 1CH канал DC 12V 60-70MA самоблокирующийся релейный модуль, триггер релейный модуль Бистабильные модули управления

Описание

Описание:

Рабочее напряжение: 6-24 В постоянного тока

Рабочий ток: 60-70MA

Ток холостого хода: 1UA

Ток нагрузки: AC 250 V/10A, DC 30 V/10A

Режим триггера: триггер с низким импульсом

Размер: 48 мм * 16 мм * 18,5 мм (Д * Ш * В), очень маленький размер

Вес: 14,3 г

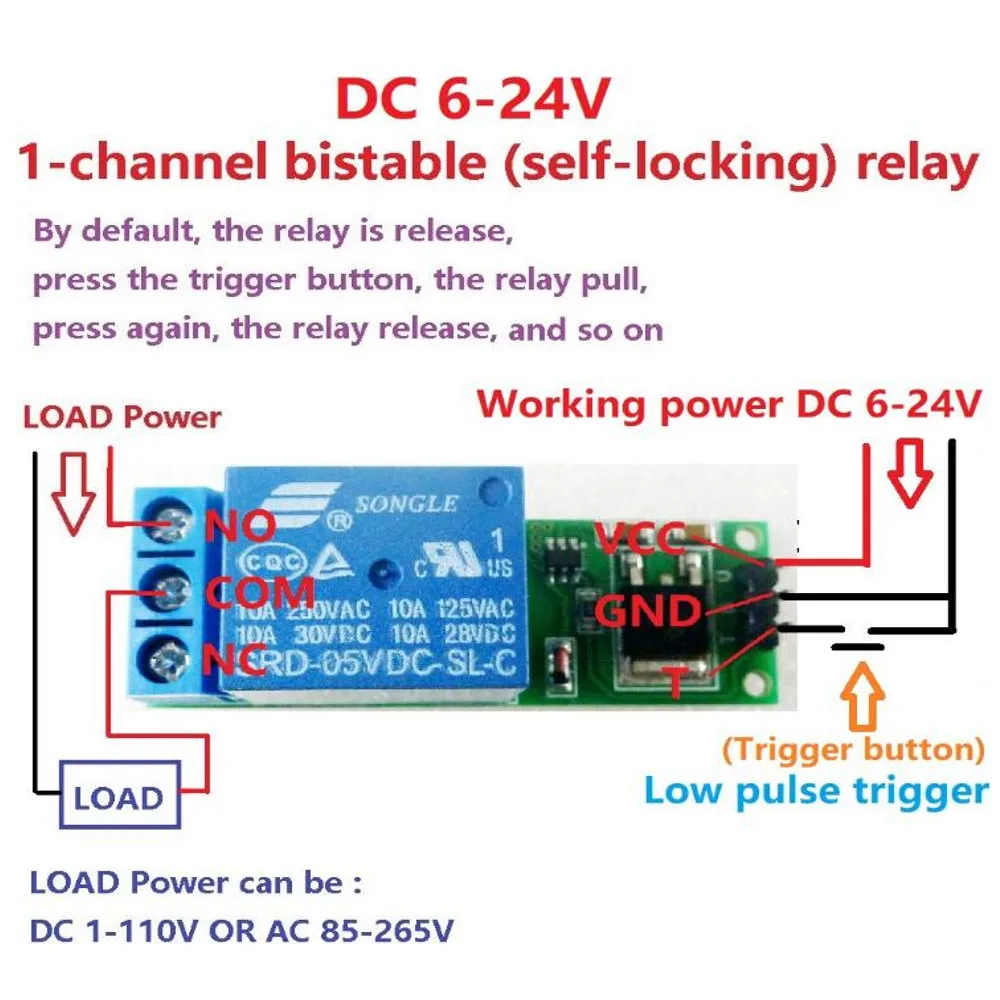

Применение 1:

По умолчанию реле отпустите, нажмите кнопку триггера, реле тянет, нажмите снова, релейный релиз, третий пресс, реле тянет и так далее.

Источник питания: 2 элемента питания:

По умолчанию реле высвобождение, MCU выход низкоимпульсный (0,3-1 секунды), реле тянет, низкий Пульс снова, релейный релиз, третий низкий пульс, реле тянет, и так далее.

Модуль интерфейса:

1. VCC: положительный источник питания (VCC)

2. GND: отрицательный источник питания (GND)

3. T: низкоимпульсный триггер

Релейные выходы:

1. НЕТ: нормально открытый релейный интерфейс

2. COM: реле общего интерфейса

3. NC: Нормально закрытый релейный интерфейс

Использование: по умолчанию, реле отпускается, нажмите кнопку триггера, реле тянет, нажмите снова, релейный релиз, третий пресс, реле тянет и так далее

Типичные области применения:

Автомобильная электроника

Мотор

Светодиодный

Умный дом

Аварийное освещение

Макетная плата MCU

Игрушечный автомобиль

Посылка включает в себя:

1 х релейный модуль
