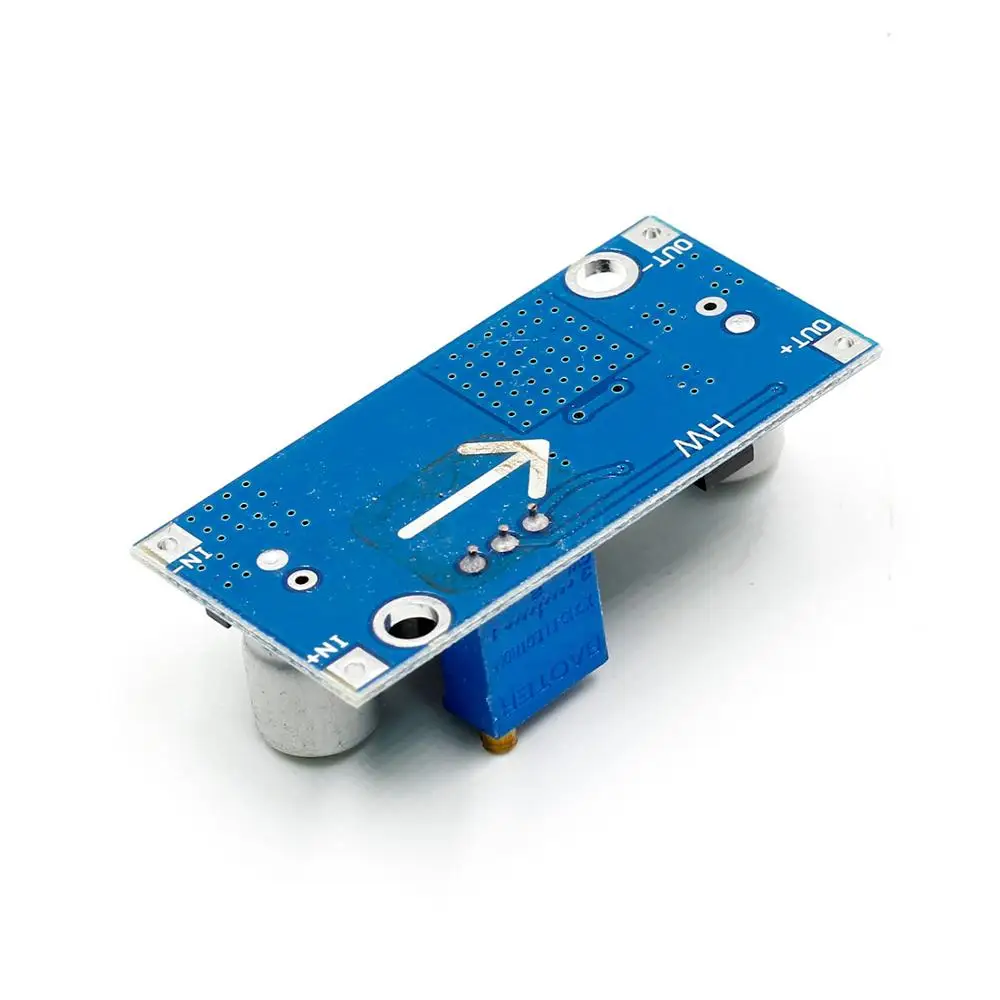

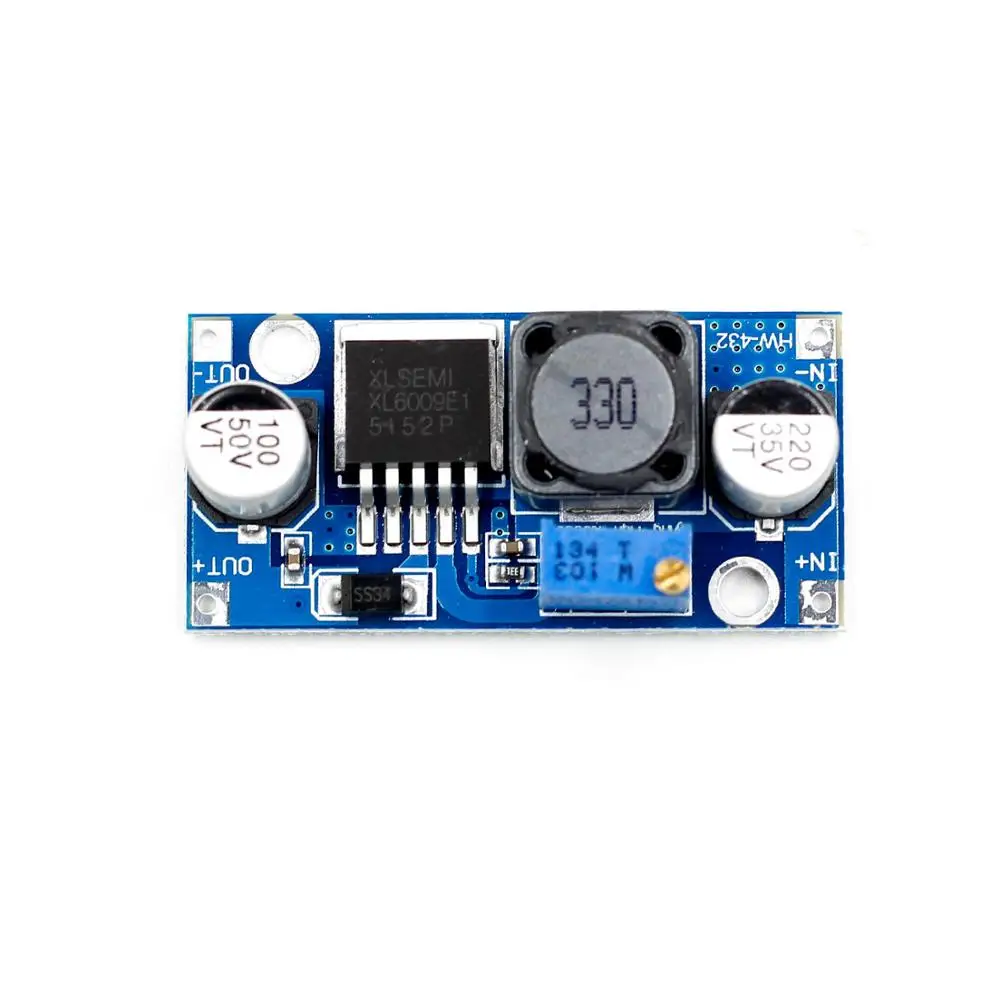

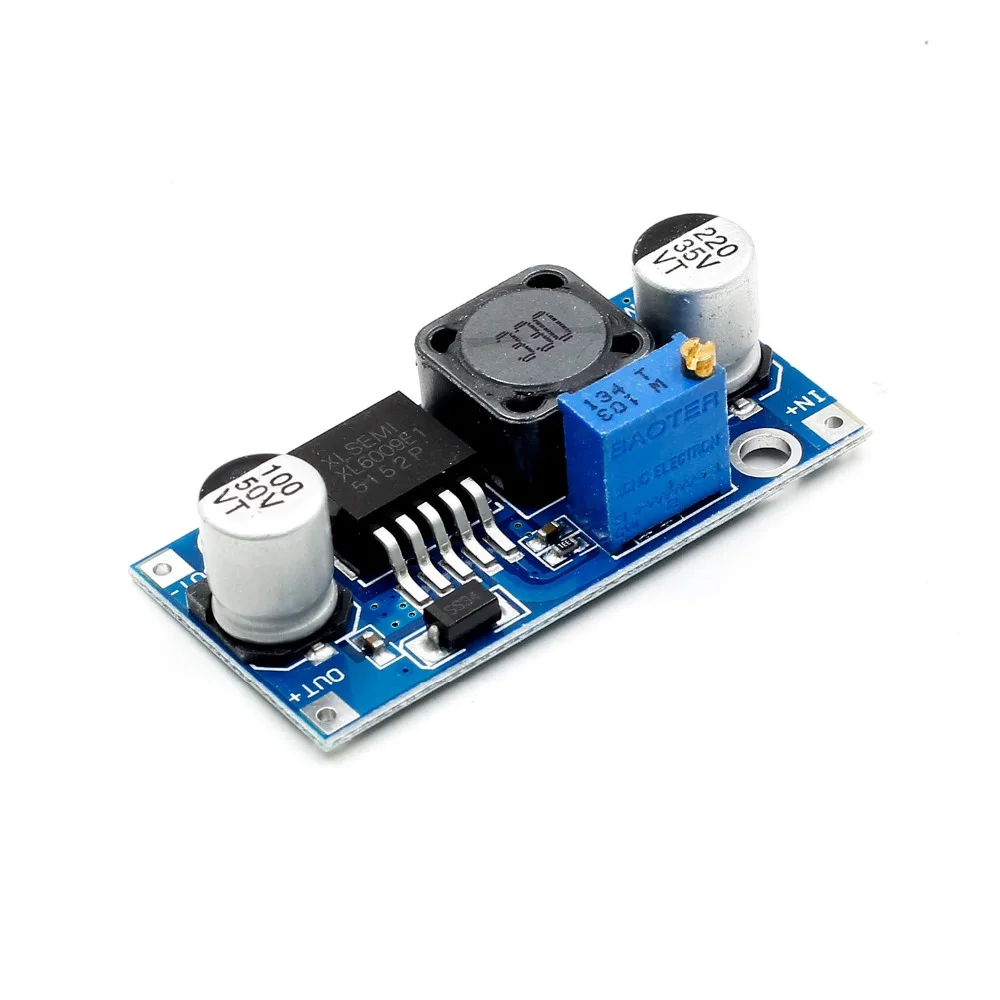

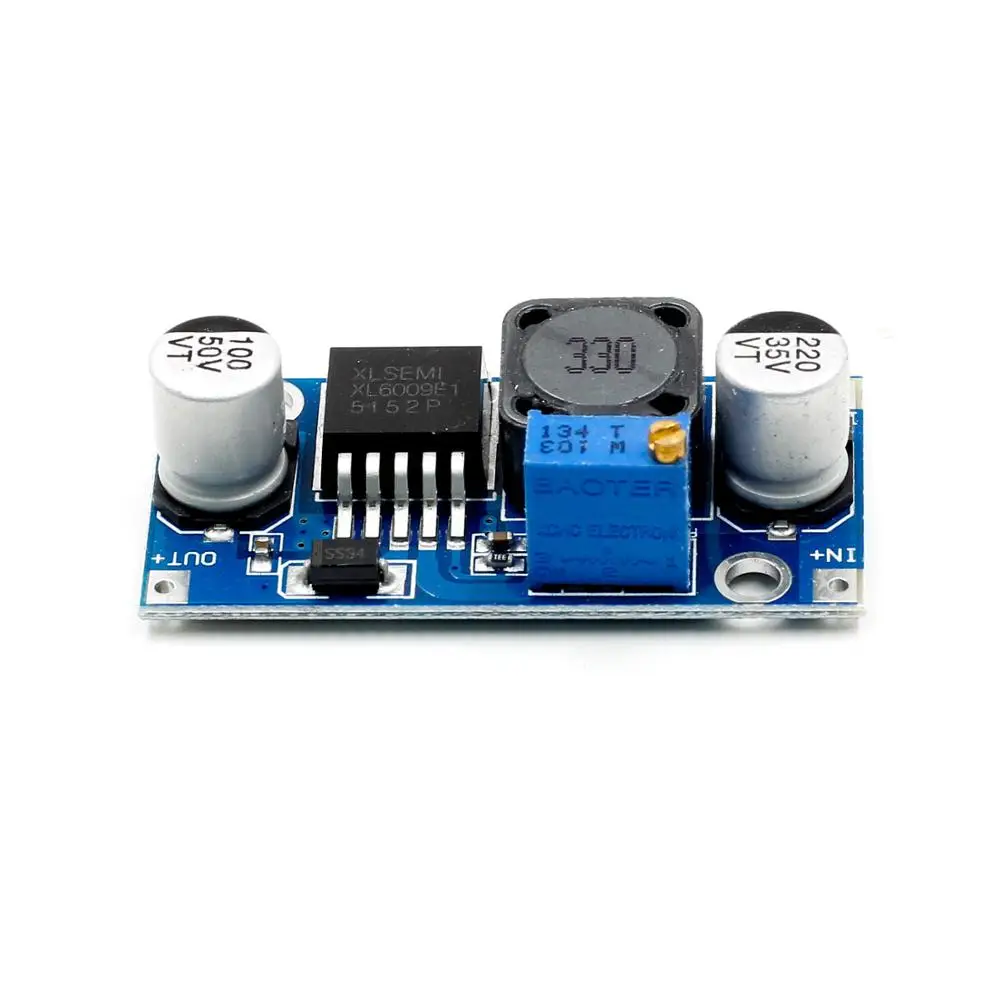

DC-DC регулируемый Шаг повышающий преобразователь питания Модуль XL6009 заменить LM2577

Описание

Описание:

XTW6009 является модулем импульсного усиления тока 4а (boost). Модуль использует высокочастотную технологию переключения XL6009E1 в качестве основного чипа, производительность превосходит LM2577. Модуль XL6009 boost является менее дорогим и работает лучше, а модуль LM2577 скоро будет отключен.

● Ультра-широкое входное напряжение 3 V ~ 32 V, zui хороший рабочий диапазон напряжения 5 ~ 32 V;

● Сверхширокое выходное напряжение 5 в ~ 35 в;

● Встроенный 4а высокоэффективный MOSFET переключатель трубки, эффективность до 94%; (LM2577 ток всего 3A)

● Частота переключения составляет 400 кгц, что позволяет достичь очень хороших результатов с фильтрующим конденсатором небольшой емкости. Пульсация меньше, а объем меньше. (Частота LM2577 составляет всего 50 кГц)

Технические параметры:

Модель спецификация	XTW6009 boost модуль
Модульная природа	Неизолированный boost (BOOST)
Для выправления изгибов метод	Асинхронный двигатель выпрямителя
Вход диапазон	3 V ~ 32в
Выход диапазон	5 V ~ 35 V
Вход ток	4A (Максимум), без нагрузки 18ма (5 в вход, 8 в выход, Без нагрузки менее 18ма. Чем выше напряжение, Чем больше ток без нагрузки.)
Эффективность преобразования	<94% (Чем больше разница в давлении, Чем ниже эффективность)
Вкл-выкл уровня	400 кГц
Выход пульсации	50mV (Чем выше напряжение, Чем больше ток, Чем больше рябь)
Здравствуйте, елена	±0. 5%
Напряжение регулирования	±0. 5%
Рабочая температура	-40 °C ~ + 85 °C
Размеры	43 мм * 21 мм (д * ш)
