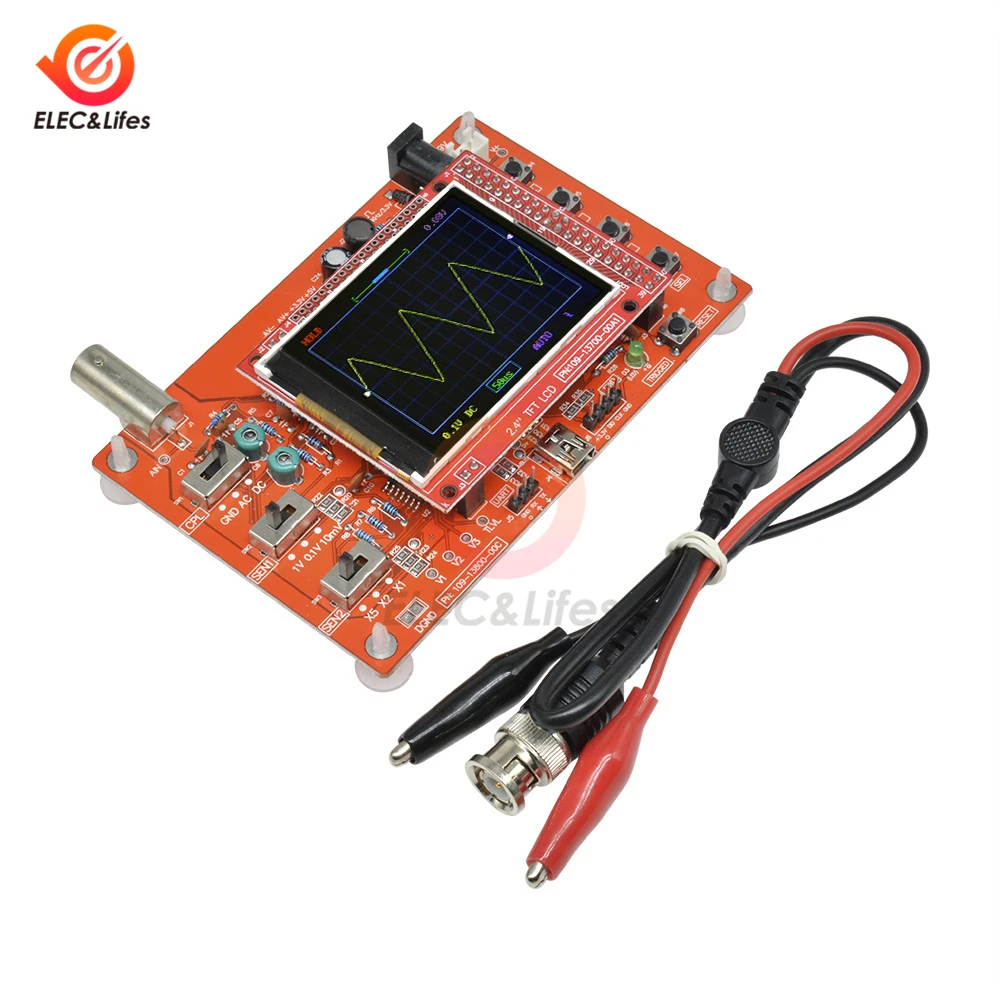

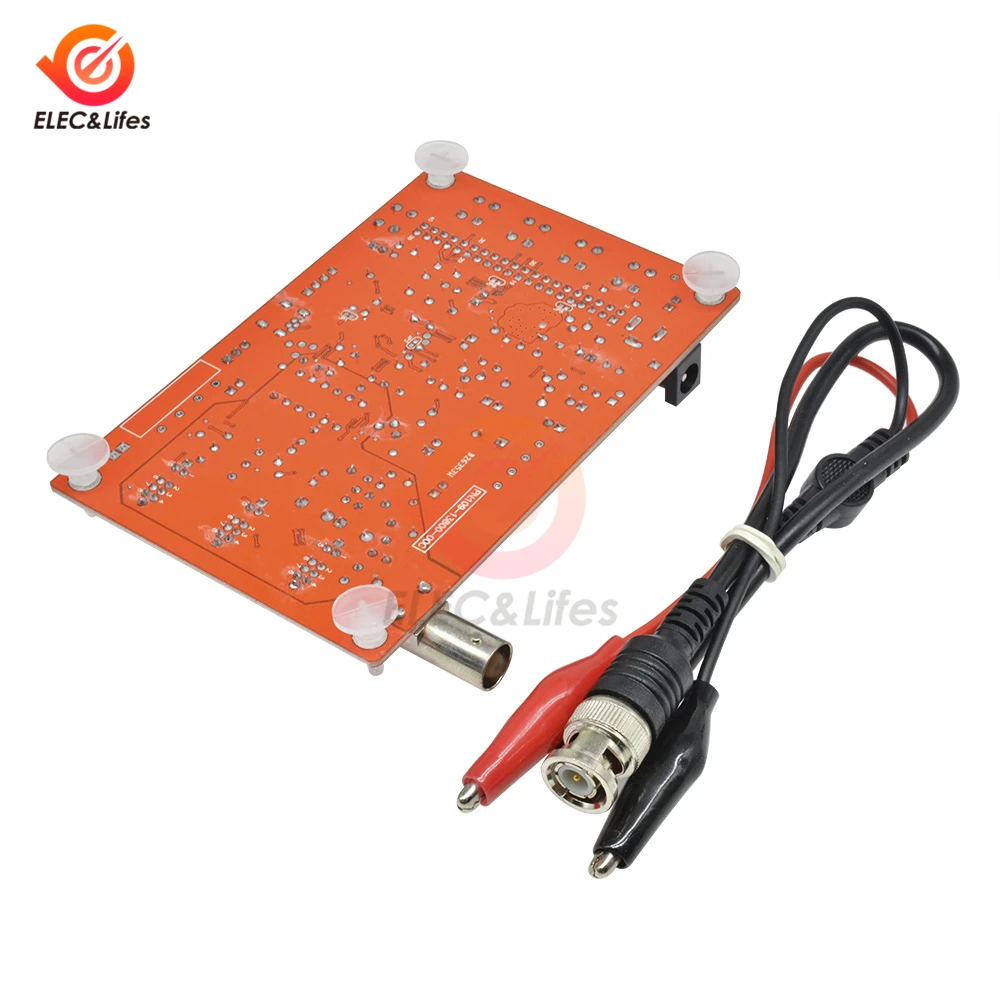

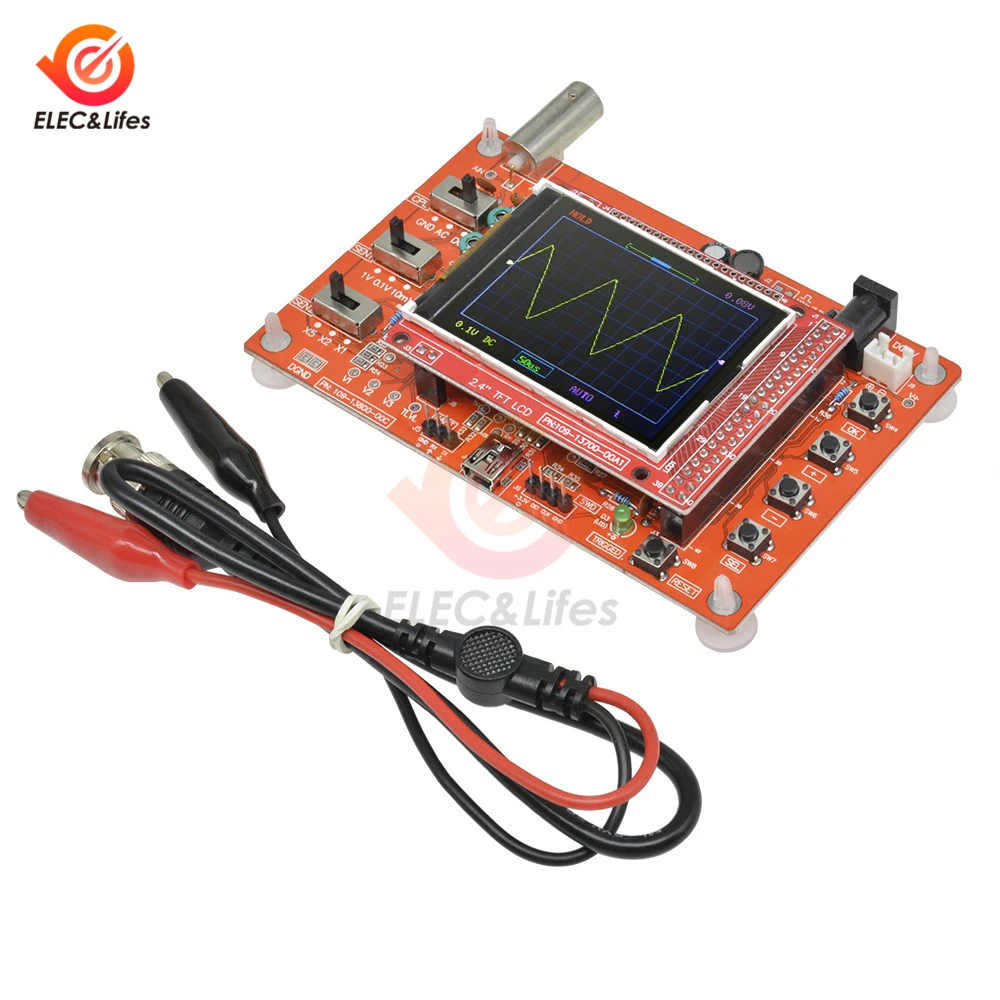

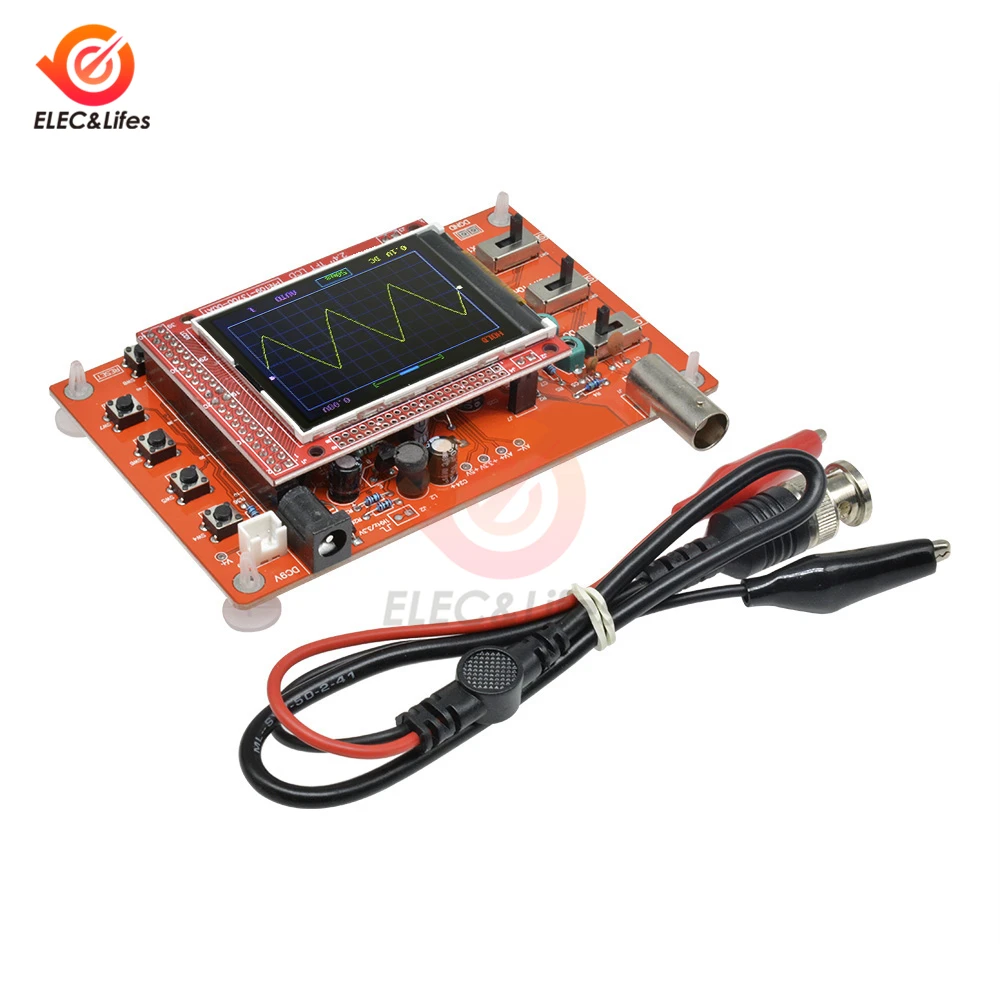

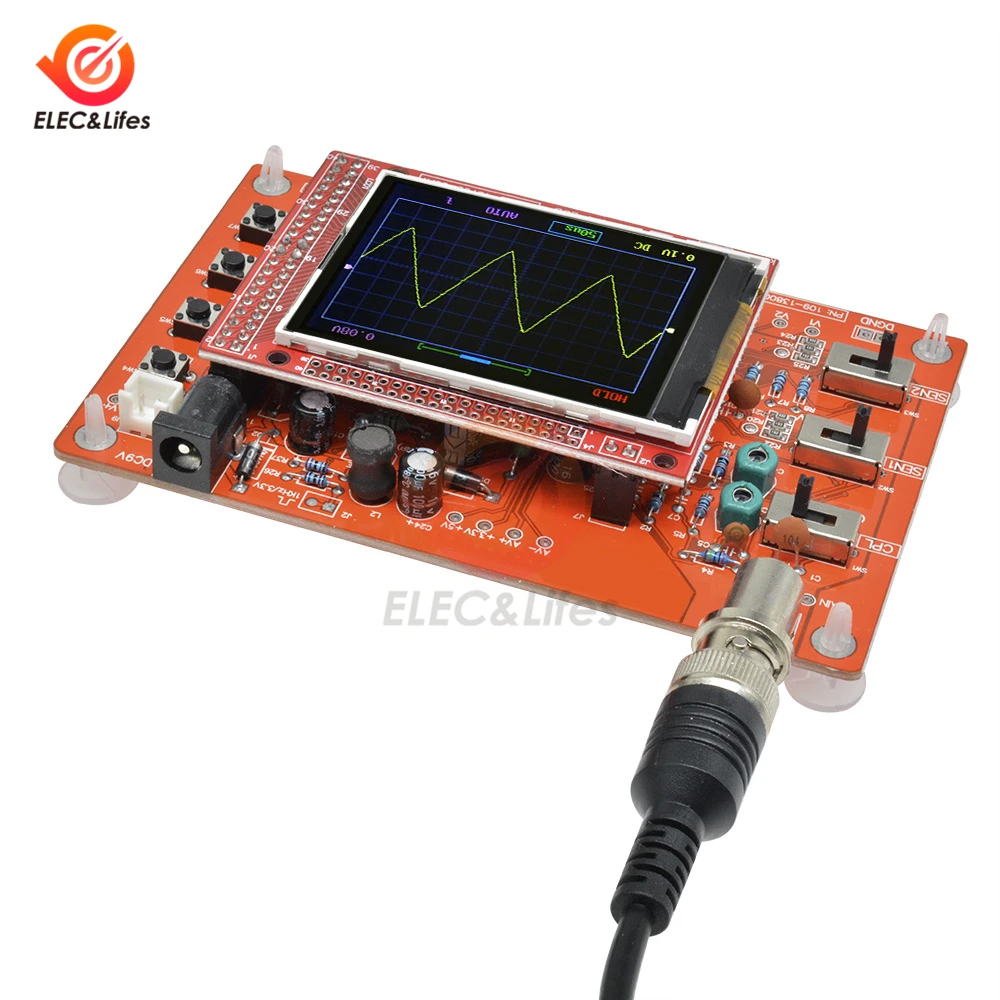

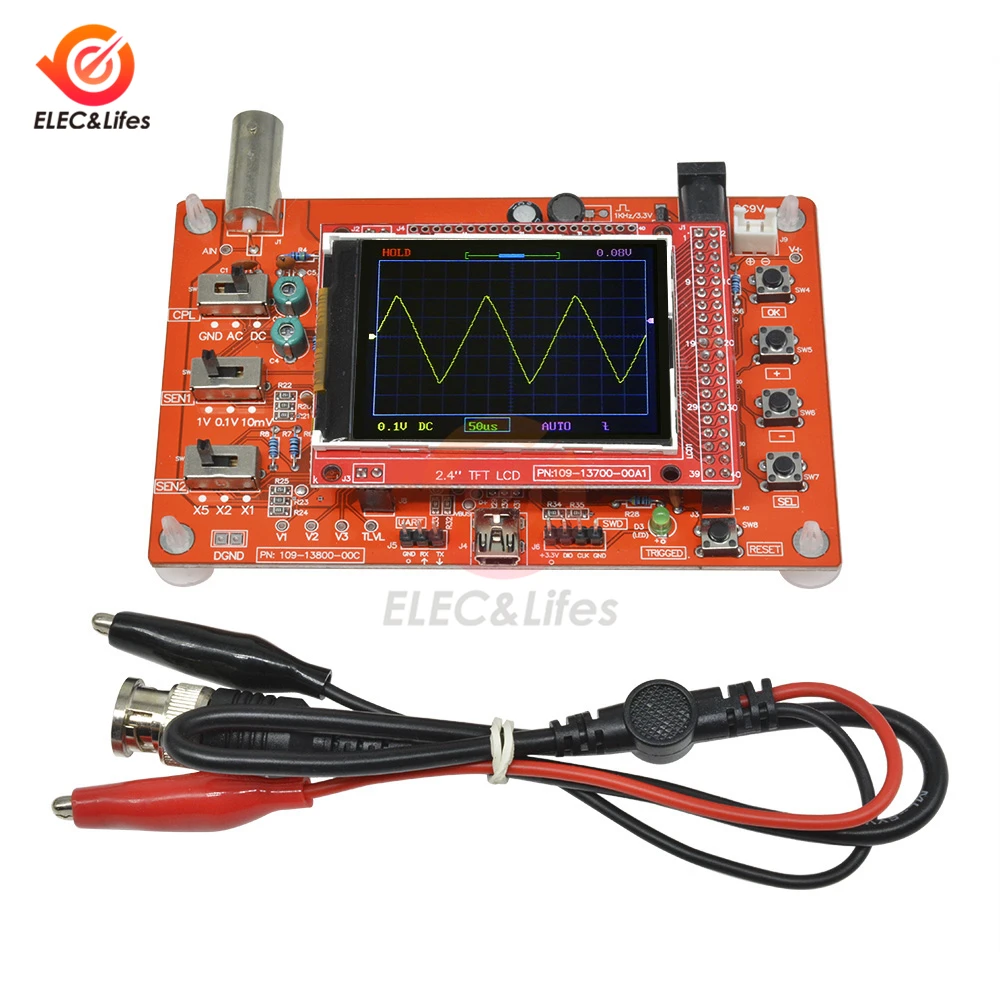

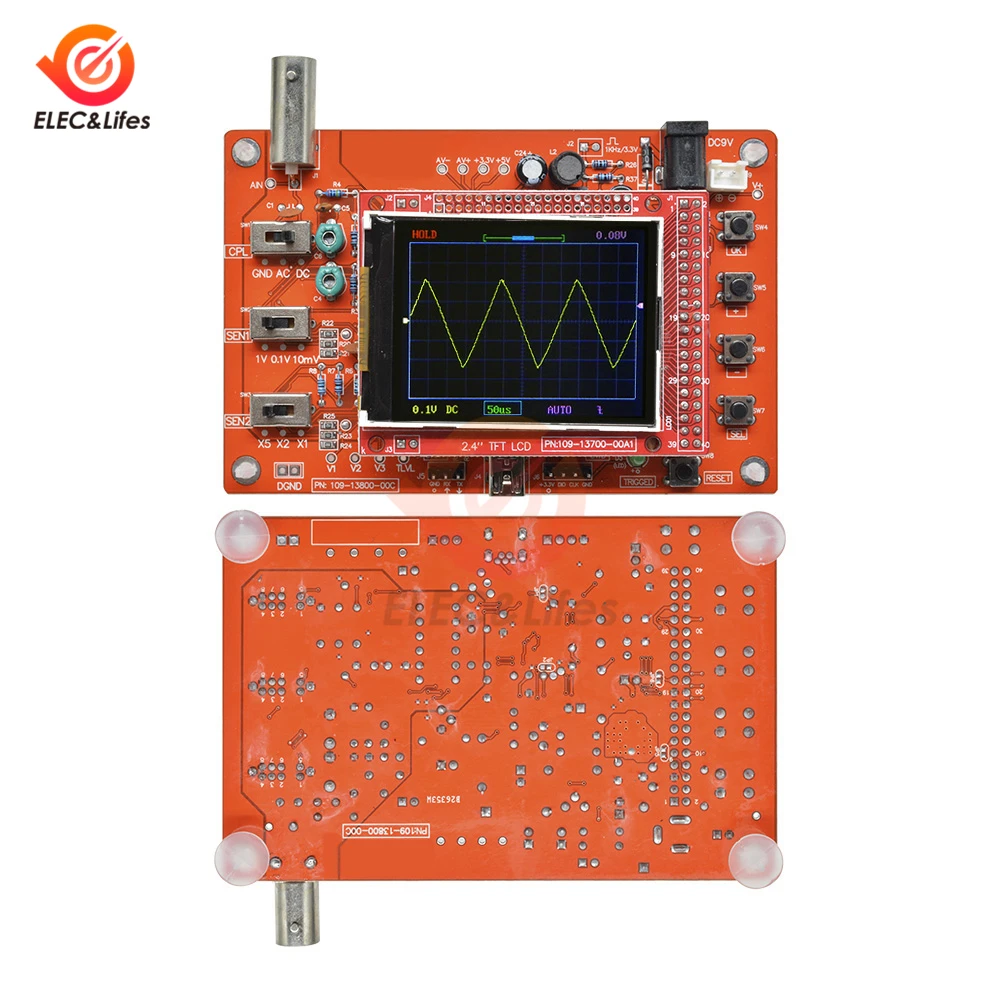

Мини-портативный цифровой осциллограф DIY Kit ARM Cortex-M3 12 бит TFT осциллограф 10:1 зонд тестовый зажим DIY акриловый чехол

Описание

Мини-портативный цифровой осциллограф DIY Kit ARM Cortex-M3 12 бит TFT осциллограф 10:1 зонд тестовый зажим DIY акриловый чехол

Описание:

Акриловый чехол

Материал: акриловое волокно

Вес продукта: 156 г/5,52 унций

Размер упаковки: 16*10*4 см/6,3*3,94*1,57 дюйма

Oscilloscpoe:

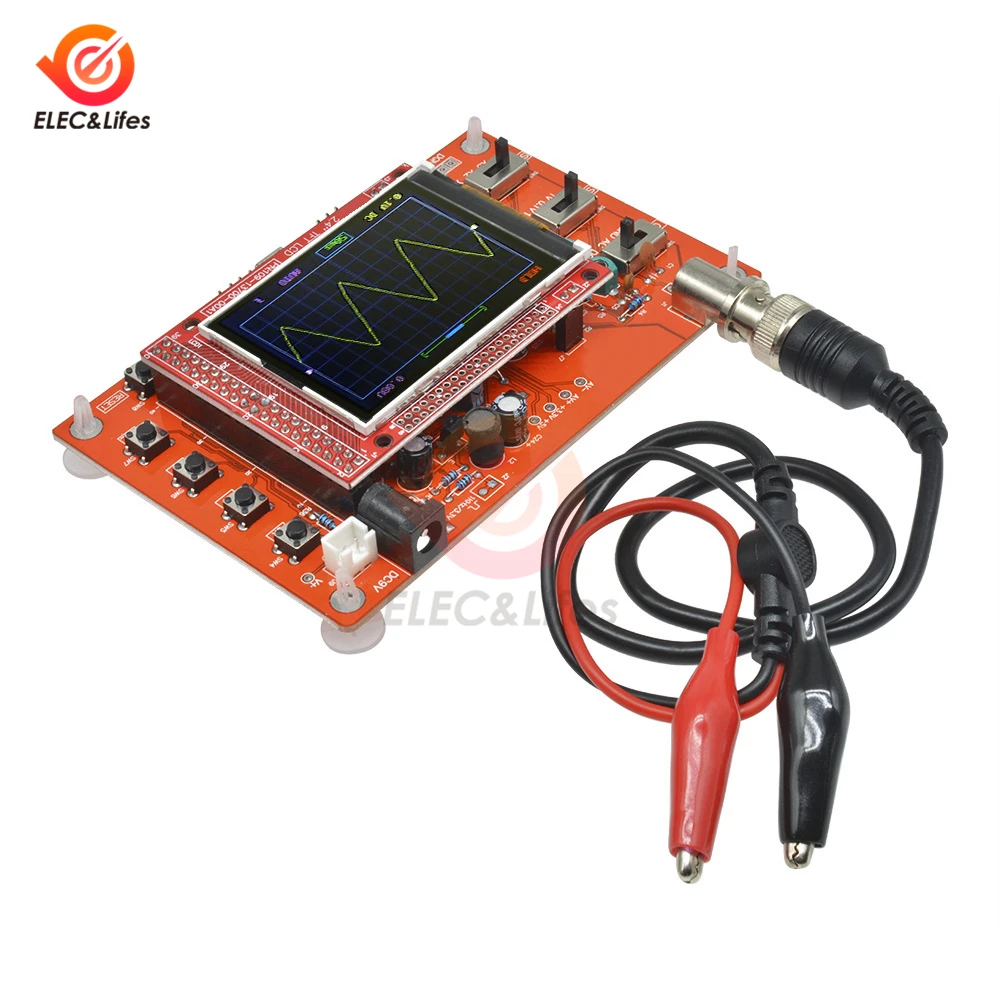

Этот комплект цифрового осциллографа принимает процессор ARM Cortex-M3 и с 2,4 дюймовым tft-экраном. Это легко и надежно для работы цепи. Он может отображать частоту, период, ширину импульса, коэффициент работы, Макс./мин./авг./пиковое-пиковое/виртуальное значение. Этот повышающий преобразователь отлично подходит для комплекта осциллографа. Его можно подключить непосредственно к материнской плате (не входит в комплект), сделать осциллограф портативным осциллографом для лучшего использования.

Особенности:

DIY Kit:

В этом комплекте используются ARM Cortex-M3 процессор (STM32F103C8), а также включает в себя 2,4 цветным экраном тонкопленочной технологии (тпт), а также может использоваться в качестве платы для тестирования ARM.

Может быть вторичная Разработка на основе этого комплекта, например, его можно изменить на милливольтметр, регистраторы данных.

Регулируемое вертикальное смещение, и с инструкциями.

С автоматическим, обычным и однократным режимами, легко запечатлеть форму волны момента.

Доступны подъемные или падающие края триггера.

Отслеживаемая предыдущая форма триггера (отрицательная задержка).

Может замораживать в любое время отображения формы волны (функция удержания).

Поставляется 1 Гц/3,3 В квадратный волновой тестовый источник сигнала.

С цифровым дисплеем с параметром формы волны, включая частоту, период, ширину импульса, коэффициент работы, Макс./мин./авг./пиковое-пиковое/виртуальное значение.

Функция хранения формы волны: не потеряет форму волны после отключения питания.

Обнаружение короткого замыкания и открытого замыкания: может помочь клиенту узнать ошибку пайки.

Функция распознавания контроллера TFT.

SMD был припаян, больше подходит для начинающих электронных устройств.

Входная мощность: 9 В постоянного тока (адаптер питания не входит в комплект)

Максимальная частота дискретизации в реальном времени: 1 Msps

Точность: 12Bit

Глубина буфера выборки: 1024 байт

Аналоговая полоса пропускания: 0-200 кГц

Вертикальная чувствительность: 10 мВ/Div-5 В/Div (1-2-5 прогрессивный способ)

Регулируемое вертикальное смещение, и с инструкциями

Вход сопротивление: 1mом

Максимальное входное напряжение: 50Vpp (зонд 1:1), 400Vpp (10:1 зонд)

Режимы соединения включают DC/AC/GND

Диапазон горизонтального времени: 10μs/Div-50 s/Div (1-2-5 прогрессивный способ)

С автоматическим, обычным и однократным режимом, легко запечатлеть форму волны момента

Доступный подъемный или падающий триггер

Регулируемое положение уровня триггера, и с инструкциями

Видимая ТРИГГЕРНАЯ Форма волны до (отрицательная задержка)

Может замораживать в любое время дисплей формы волны (функция удержания)

Поставляется 1 Гц/3,3 В квадратная волна тестовый источник сигнала
