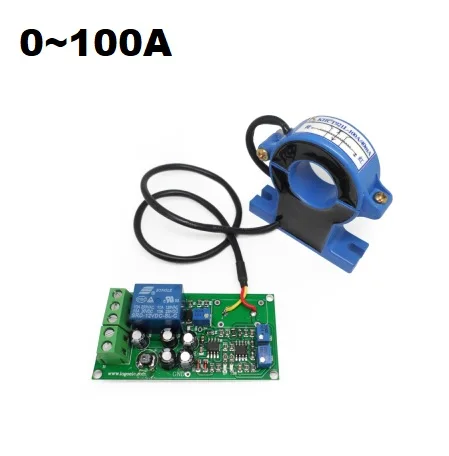

Модуль датчика переменного тока 0-5A 10A 20A 50A 100A до 0-5 в полный диапазон линейный выход Регулируемый переключатель реле на пороге

Описание

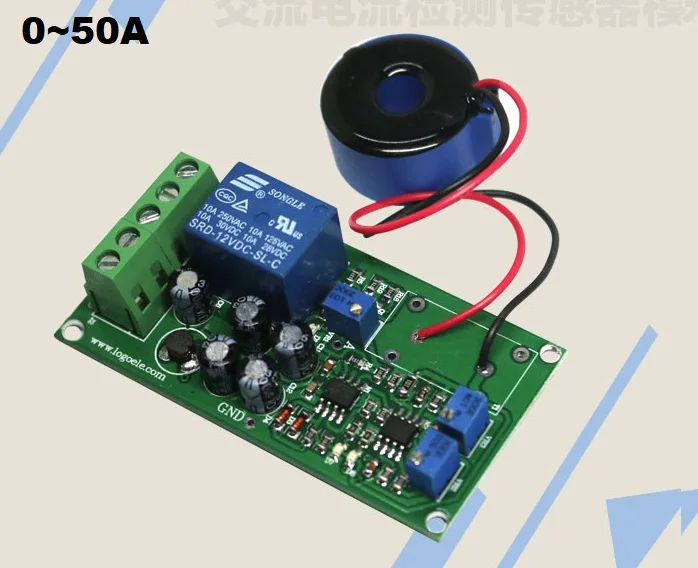

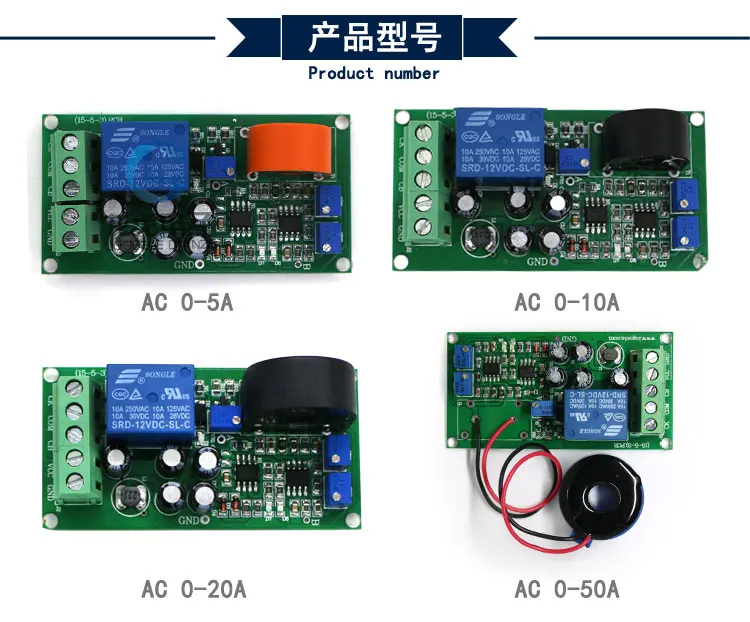

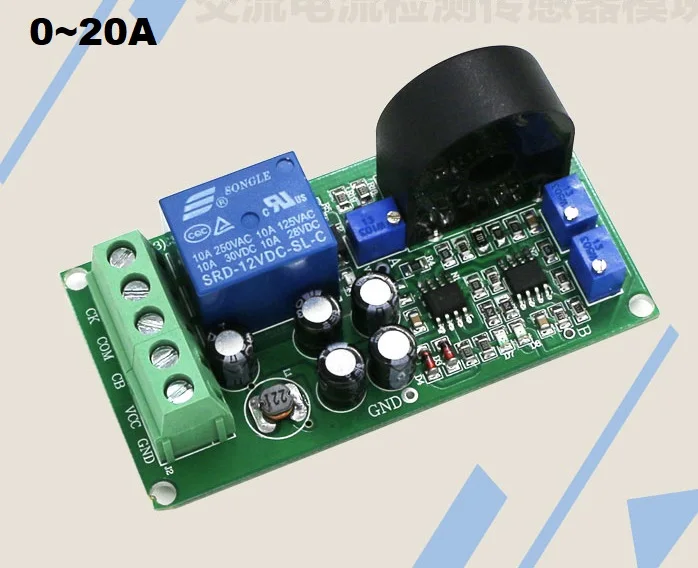

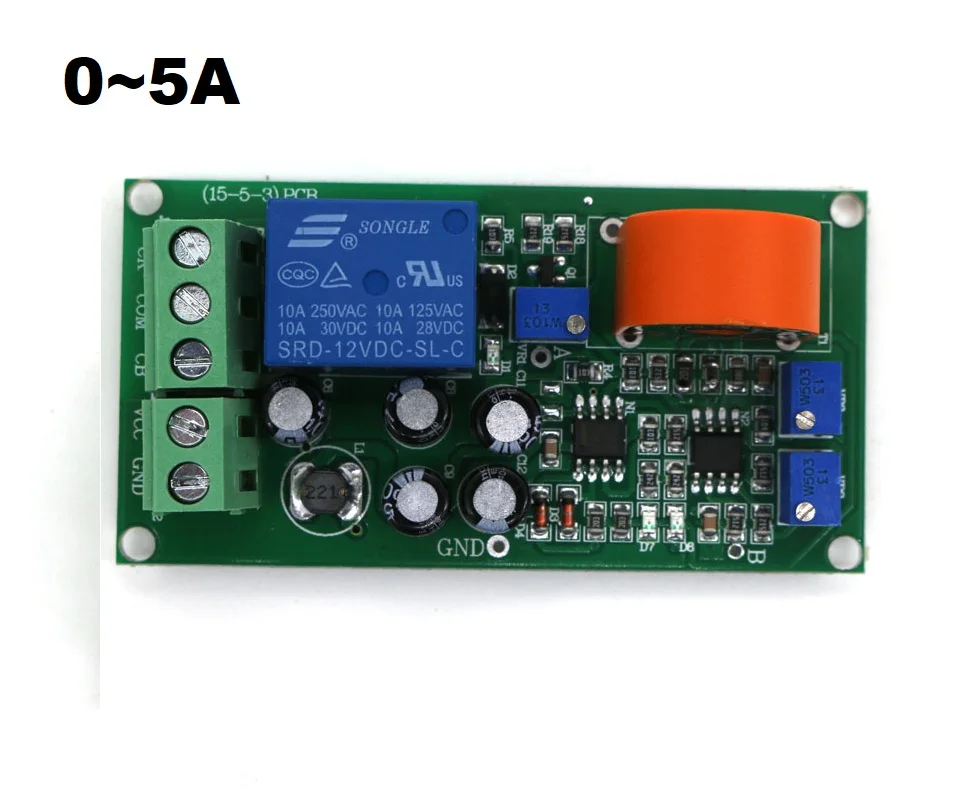

Модуль датчика переменного тока, пожалуйста, выберите входной диапазон0-5A, 0-10A, 0-20A или 0-50A.

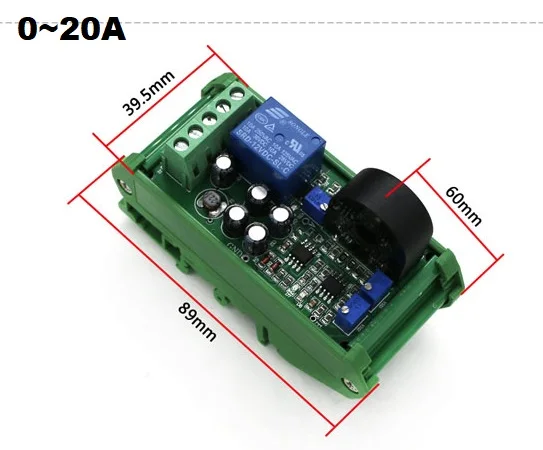

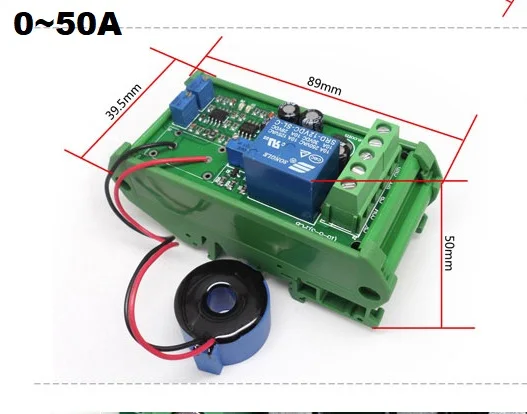

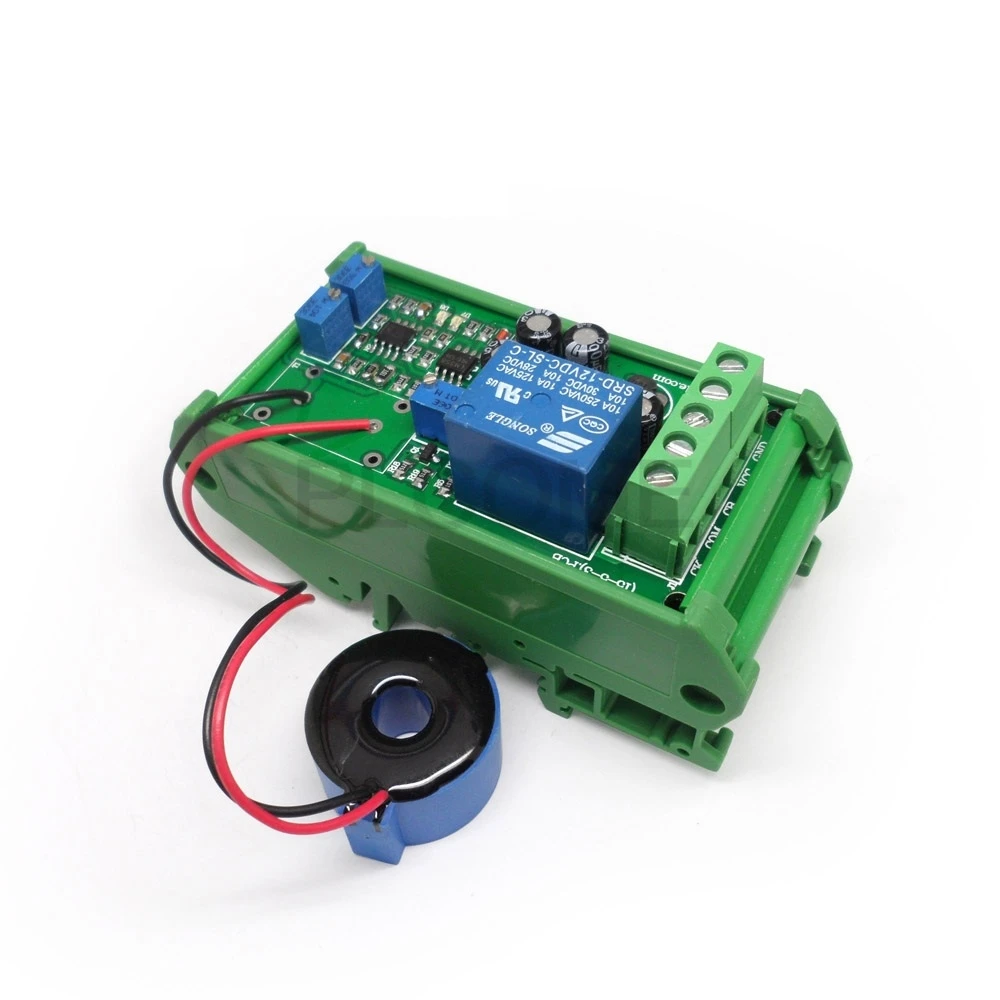

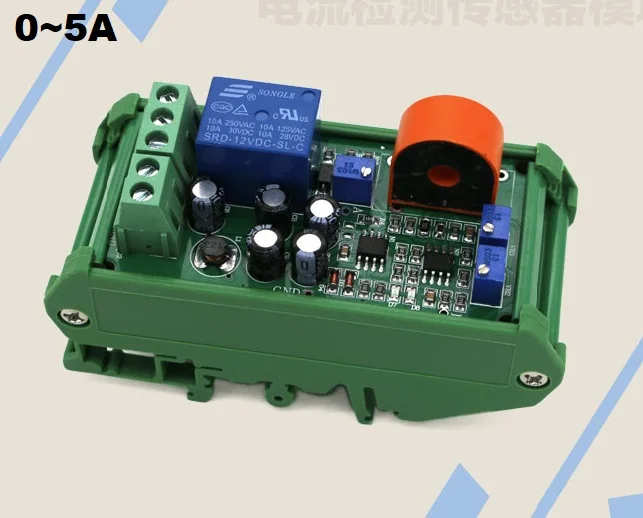

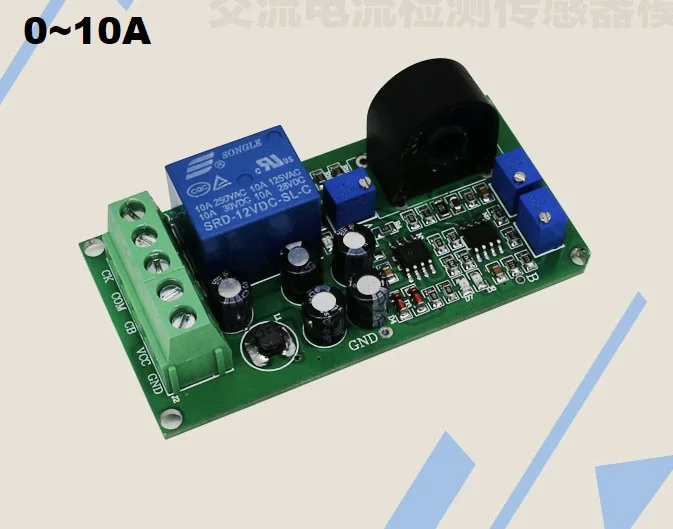

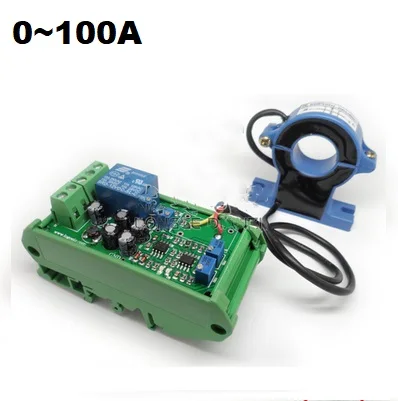

Вы также можете выбратьТолько плата или плата с din монтажной базой.

Модуль определяет величину тока в цепи переменного тока, задает порог, и когда ток достигает порога, реле работает на модуле. Он подходит для защиты от перегрузки по току и сигнализации всех видов оборудования.

Модуль датчика переменного тока 0-5A 10A 20A 50A 100A до 0-5 в полный диапазон линейный выход Регулируемый переключатель реле на пороге

Рабочее напряжение	Текущий диапазон обнаружения	Настройка точки потока сигнала регулируется, обнаружение тока	Измеряются пороговые точки напряжения	Точность
24 v DC	От 0 до 5 А переменного тока	Остроты 0,1 a.	От 0 до 5 В соответствует току от 0 до 5 А	Плюс или минус 1%
24 v DC	От 0 до 10 А переменного тока	Остроты 0,2 a.	От 0 до 5 В соответствует току от 0 до 10 А	Плюс или минус 1%
24 v DC	От 0 до 20 А переменного тока	Остроты 0,4 a.	От 0 до 5 В, соответствующий току от 0 до 20 А	Плюс или минус 1%
24 v DC	От 0 до 50 А переменного тока	1 a или более поздней версии	От 0 до 5 В, соответствующий току от 0 до 50 А	10 ‰

Наименование товара: полный спектр линейного выхода переменного тока модуль датчика обнаружения тока

Обзор продукции: полный спектр линейного обнаружения, с релейным выходом.

Параметры продукта:

1, Размер модуля: 72 мм в длину X 37 мм в ширину X 22 мм в высоту (диапазон обнаружения отличается, размер будет отличаться)

2. Рабочее напряжение: DC 24 В

3, выходной режим: Переключение выхода

4, перегрузочная точка сигнала регулируется, полный диапазон линейных регулируемых

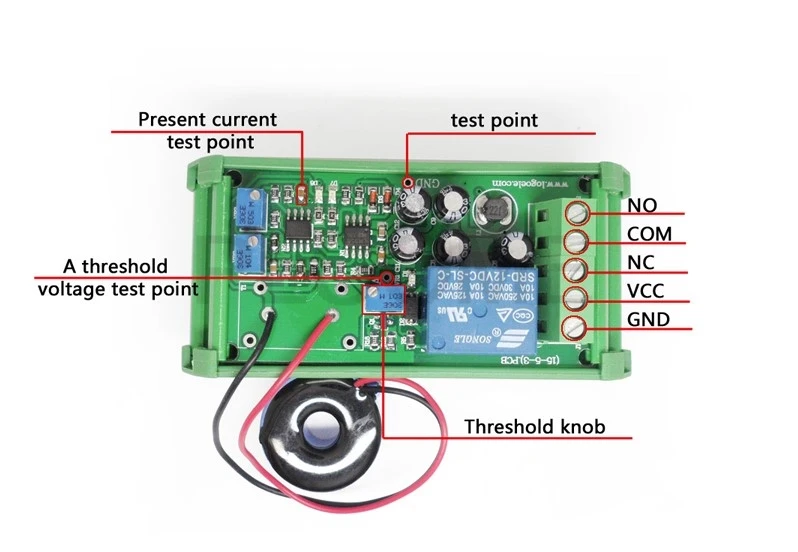

5, специальный метод отладки: тестовые точки напряжения порогового напряжения, точка от 0 до 5 В напряжения, соответствующего току (см. Диаграмму).

6, модуль заводского обнаружения является чистым резистивным испытанием нагрузки, тест будет иметь отклонение индуктивной или емкостной нагрузки. См. Инструкцию, пожалуйста, сделайте свою собственную калибровку, метод калибровки.

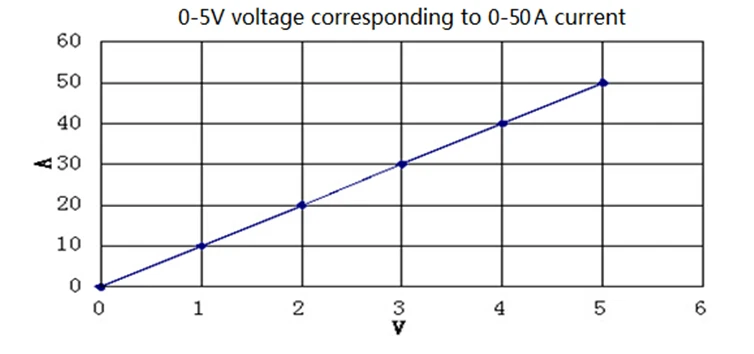

Напряжение, соответствующее току: от 0 до 5 В напряжение соответствует 0 до 50 току a

Модуль датчика переменного тока 0-5A 10A 20A 50A 100A до 0-5 в полный диапазон линейный выход Регулируемый переключатель реле на пороге

Примечание:

* Модуль использует только источник питания DC24V.

* Тестовое напряжение пороговой тестовой точки напряжения, линейное значение, соответствующее 0-5 В на выходе для измерения тока от 0 до 50 А.

*VR2 и VR3 потенциометр только для заводского ввода в эксплуатацию, пользователь оба, пожалуйста, не меняйте их, только когда модуль имеет большую ошибку после работы в течение длительного времени.
