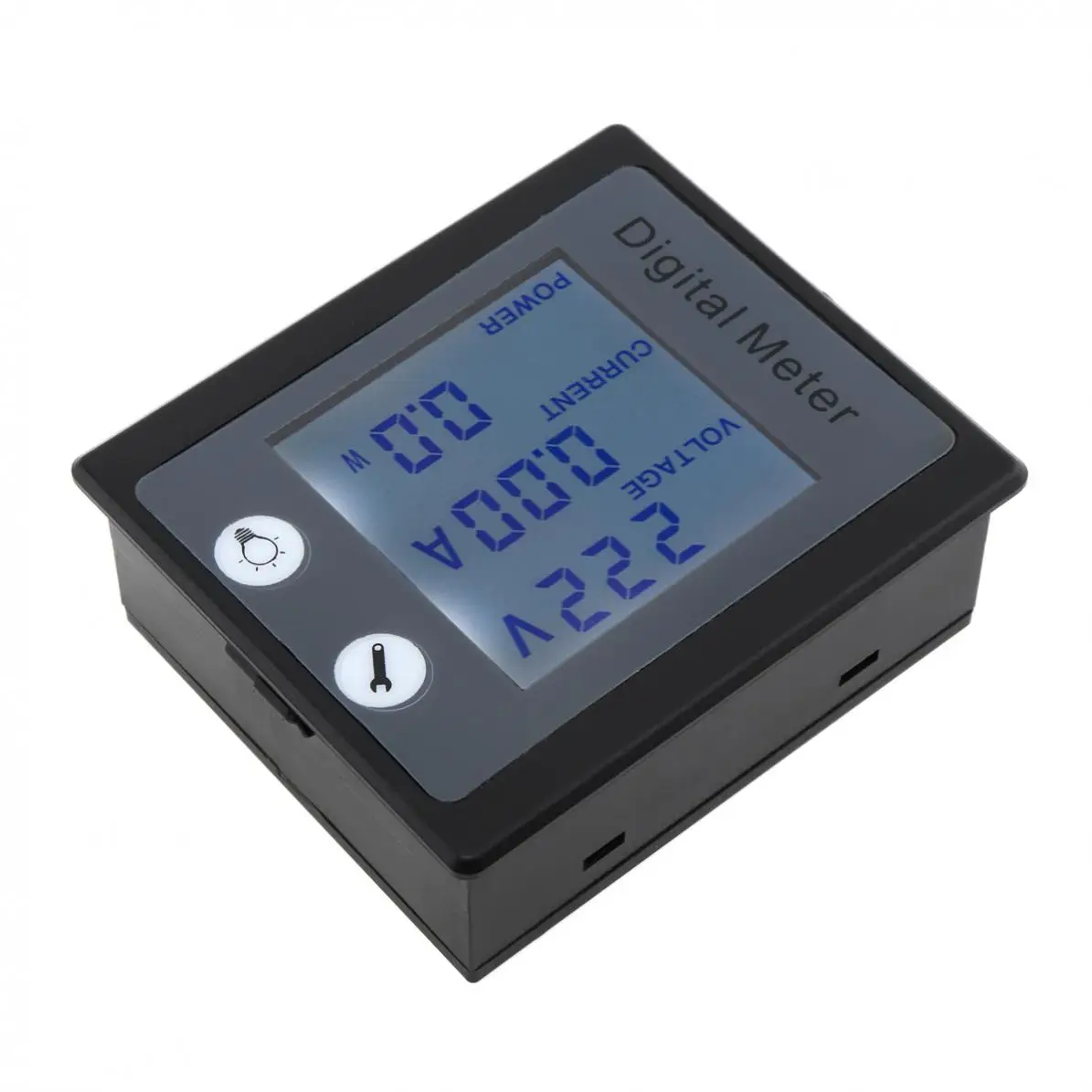

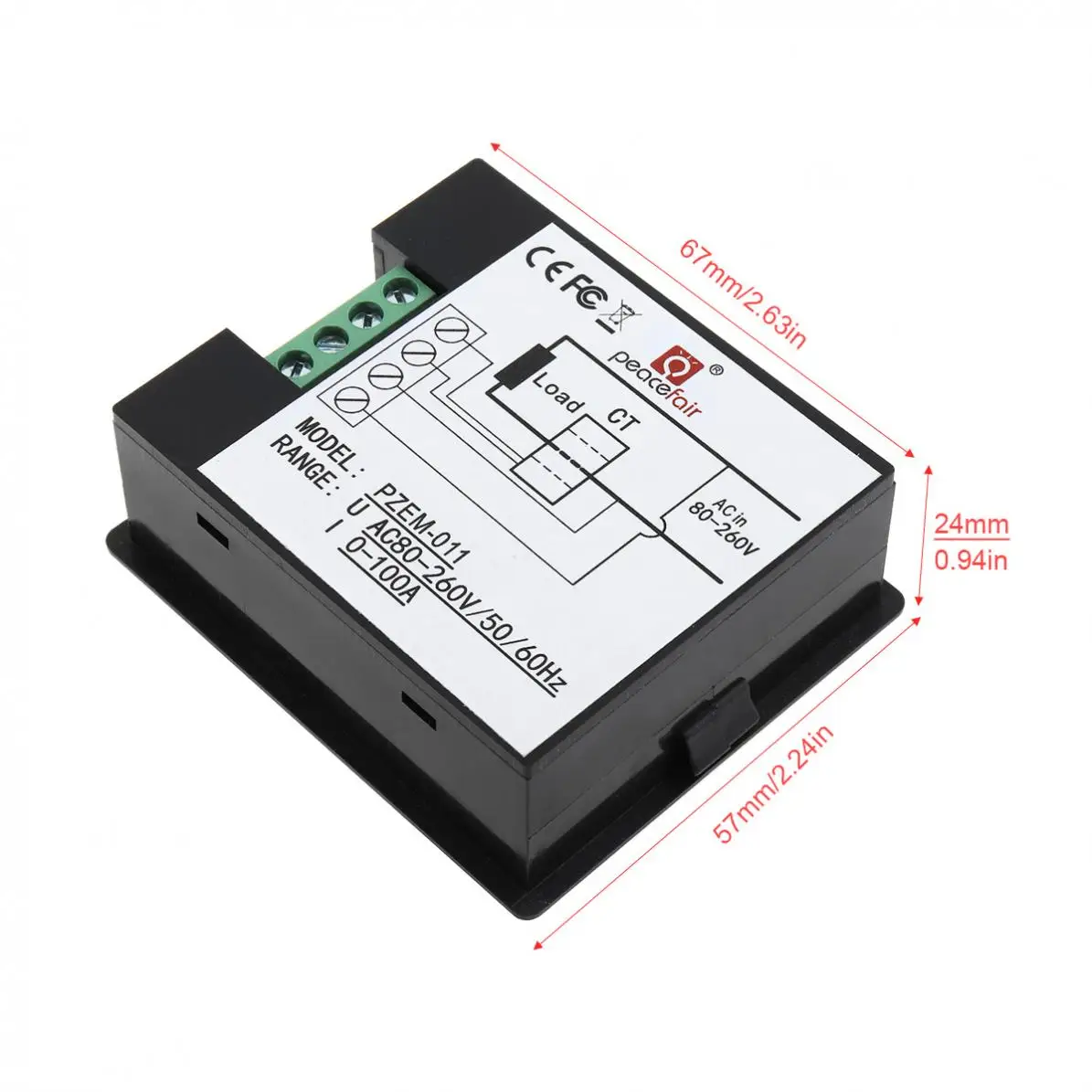

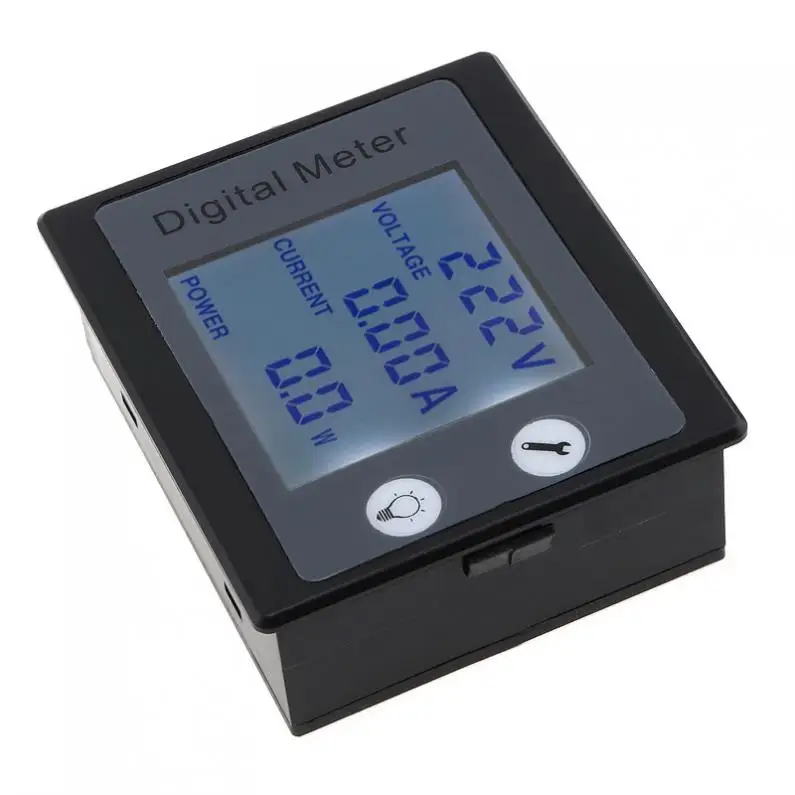

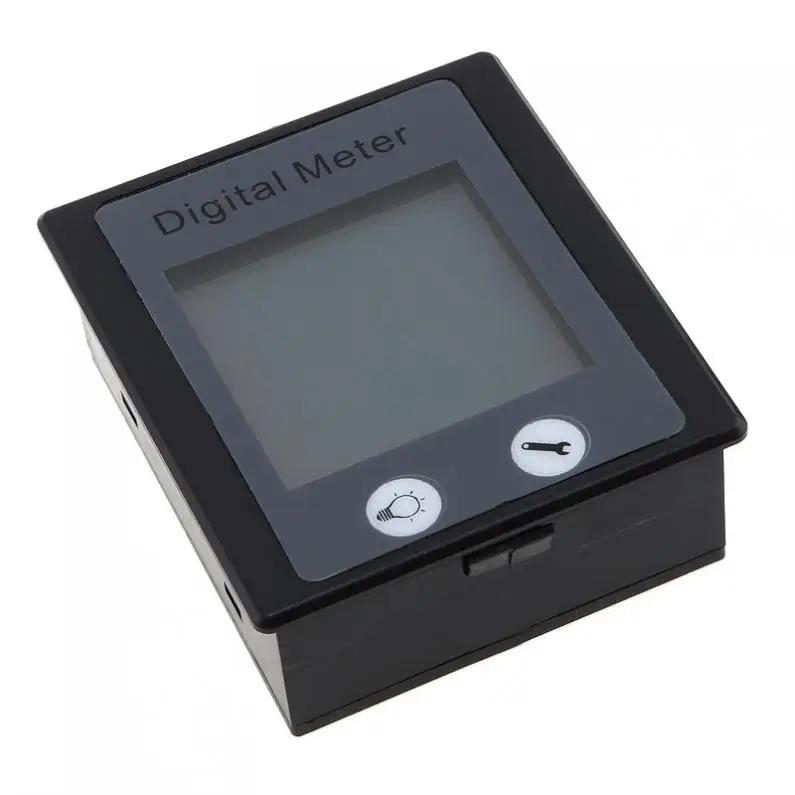

AC однофазный цифровой электрический энергосберегающий измеритель мощности ваттметр 220 В 100А кхв счетчик энергии PZEM-011 с КТ сплит

Диапазон измерения напряжения: 80-260 В

Класс точности: 1,0 класс

Рабочая температура:-10-60 градусов

Диапазон измерения тока: 0-100ADIY

Принадлежности: электрические

Партномер: PZEM-011

Постоянная сила тока: 0-100A

Мощность: 0-22000 Вт

Энергия: 0-9999.99kwh

Подсветка: белый

Сертификат: CE, FCC

Диапазон измерения напряжения: 80-260 В

Дисплей: ЖК-дисплей

Вспомогательное оборудование: CT Разделение

Функция

1. Функция измерения электрических параметров (напряжение, ток, активная мощность, энергия)

2. Функция сигнализации перегрузки (над порогом тревоги мощности, подсветкой и миганием питания для сигнализации).

3. Порог сигнализации питания Предустановленная функция (может установить порог сигнализации питания).

4. Функция сброса энергии.

5. Храните данные при отключении питания.

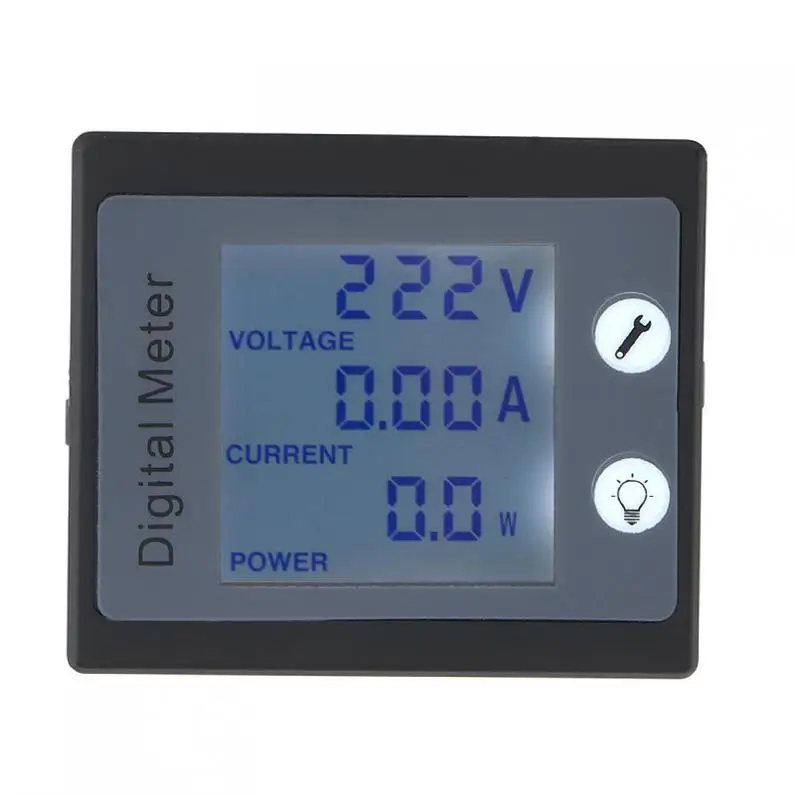

6. STN весь угол обзора lcd (напряжение дисплея, ток, активная мощность/энергия в то же время)

7. Функция подсветки.

Дисплей Формат:

1. Мощность: Диапазон испытаний: 0 ~ 22 кВтВ пределах 1 кВт, Формат дисплея 0,0 ~ 999,9 Вт1 кВт и выше, Формат дисплея составляет 1000 ~ 9999 Вт;10 кВт и выше, Формат дисплея 10,0 ~ кВт

2. Энергия: Диапазон испытаний: 0 ~ 9999 кВтчВ пределах 10 кВт · ч Формат дисплея 0 ~ 9999 Вт · ч10 кВт/ч и выше, Формат дисплея 10 ~ 9999 кВт/ч;Более 9999 кВтч вернет 0

3. Напряжение: Диапазон испытаний: 80 ~ 260 вФормат дисплея: 80 ~ 260 в

4. Ток: Диапазон испытаний: 0 ~ 100AФормат дисплея: 0,00 ~ 99,99a

Ключ

1. Подсветка управленияКороткое нажатие кнопки светильник, чтобы включить или выключить задний светильник, задний светильник имеет функцию памяти, он может хранить состояние включения или выключения при выключении питания.

2. Сброс энергии

Шаг 1: Нажмите и удерживайте кнопку настройки 6 в течение не менее 3 секунд, пока не мигнет номер в области отображения энергии, затем отпустите ключ.

Шаг 2: Если коротко нажмите кнопку настройки снова, то значение энергии очищается и выход из состояния сброса. Если коротко нажмите кнопку светильник снова, то значение энергии не будет очищено и выпустит состояние сброса. Если ключ не работает в течение 10 секунд, значение энергии не будет очищено и выпустит состояние сброса.

3. Установите порог сигнализации

Шаг 1: Нажмите и удерживайте кнопку светильник, по крайней мере, 3 секунды, пока не мигнет номер в области отображения питания, затем отпустите ключ

Шаг 2: область питания Отображает текущее значение сигнала тревоги и Последняя цифра начинает мигать, затем вы можете коротко нажать кнопку настройки для Плюс 1, короткое нажатие на кнопку светильник может переключить цифру, которую вы хотите установить. Порог не может превышать 2,5 кВт (Примечание: По умолчанию значение составляет 2,5 кВт).

Шаг 3: после завершения настройки, долго нажмите кнопку светильник в течение 3 секунд или нет операции в течение 10 секунд, он будет хранить данные автоматически и выход из заданного состояния.

4. Выключатель питания/энергии

Вы можете коротко нажать кнопку настройки, чтобы переключить отображение мощности/энергии, состояние дисплея будет храниться при отключении питания.

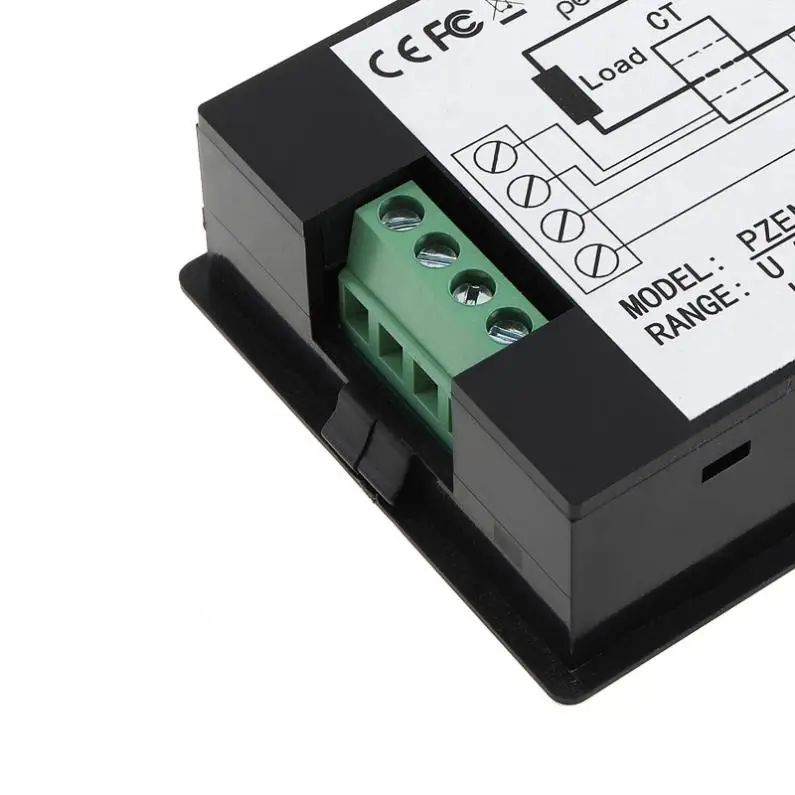

Меры предосторожности1. Этот модуль подходит для помещений, пожалуйста, не используйте на открытом воздухе.2. Приложенная нагрузка не должна превышать номинальную мощность.3. Заказ проводки не может быть неправильным.4. Он не может быть использован в некоторых схемах, таких как инвертор или кремниевый контроль.

Примечание:

Существует три типа мощности: активная мощность (P представляет/блок Вт), реактивная мощность (Q представляет/блок Var), видимая мощность (S представляет/блок VA).И сила нашего продукта-активная сила.

Активная мощность рассчитывается как: P = U * I * cosφ, cosφ представляет коэффициент мощности, для чисто резистивных нагрузок (например, накаливания, нагревателя и т. Д.) коэффициент мощности, как правило, близок к 1, для индуктивной нагрузки и емкостной нагрузки, коэффициент мощности составляет 0-1; Таким образом, когда вы тестируете чисто резистивную нагрузку, мощность (P) значительно равна или близка к U * I; но когда вы проверяете индуктивную или емкостную нагрузку (например, холодильники, стиральных машин, телевизоров, компьютеров и т. Д.), P <U * I. Что касается конкретных цифр, связанных с коэффициентом мощности, для каждого устройства имеет различный коэффициент мощности, поэтому, пожалуйста, поверьте значение нашего продукта.

1 х вольтметр переменного тока Амперметр

1 x Разделение CT
