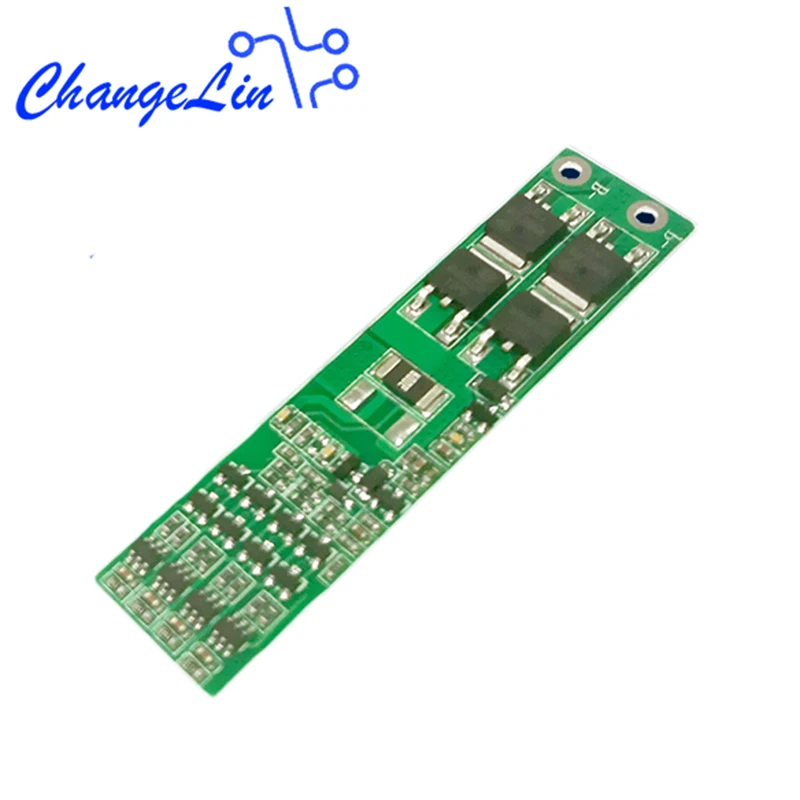

4S 12,8 в BMS 10A 30A Lifepo4 литиевая Защитная плата Железный блок ячеек общий порт 12 в хранение энергии PCM PCB EV электровелосипед

Обратите вниманиеЕсли вам нужны товары оптом, свяжитесь с нами по оптовой ценеЕсли вы покупаете много товаров и у вас есть вопросы с платой за доставку, свяжитесь с нами для решения проблемы

Напряжение заряда: 17 вЗащита от избыточного заряда благодаря Напряжение:Мин: 4,22 в Макс: 4,28 В типичный: 4,25 вПеренапряжение заряда:Мин: 4,18 в Макс: 4,2 в типичный: 4,19 ВЗащита от разрядки напряжение:Мин: 2,78 в Макс: 2,82 в типичный: 2,8 ВНапряжение разрядки (Любая ячейка):Мин: 2,9 В Макс: 3,1 в типичный: 3 вБалансировка клеток Напряжение:Мин:/Макс:/Типичные:/Ток защиты от перегрузки по току:Мин:/Макс:/типичный: 30АЗащита от перегрузки по току Время задержки:Мин: 10 мс Макс: 30 мс типичный: 20 мсТок защиты от короткого замыкания:Мин:/Макс: 120A типичный:/Защита от короткого замыкания Время задержки:Мин: 200us Макс: 300us типичный: 250usНормальный зарядный ток никель-металл:Мин:/Макс:/типичный: 10АБаланс открытые ток:Мин:/Макс:/Типичные:/Нормальный разрядный ток:Мин:/Макс:/типичный: 10А

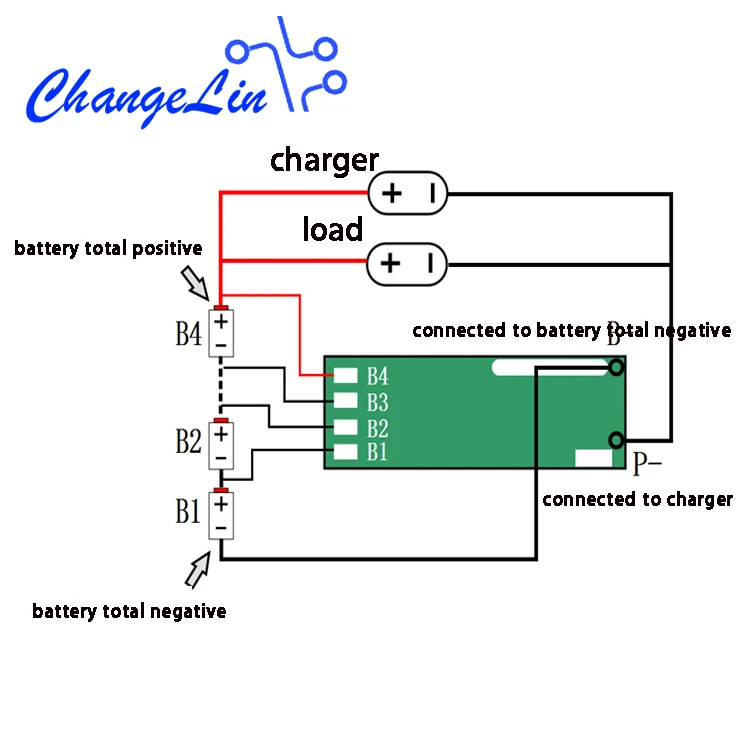

Все сварные доски не поддерживают возврат, независимо от того, используете вы их или нет.Защитная панель имеет много проводов и чувствительна и хрупка. Каждый шаг проводки должен быть тщательно проверен. После завершения проводки Проверьте продукт в соответствии с описанными ниже шагами.1. Для напряжения: Как выбрать защитную плату, которая подходит вашему аккумуляторуПожалуйста, убедитесь, что напряжение вашей батареи номинально 3,2/3,6/3,7 (3,2 в это lifepo4 lithum батарея, 3,6 В и 3,7 в Полимерные литий-ионные батареи)2. Количество проводов: Как выбрать количество проводов, подходящих для аккумулятораПожалуйста, определите общее количество проводов аккумулятора, а не общее напряжение аккумулятора. Из-за разного количества проводов, некоторые из общего напряжения номинально одинаковые. Пожалуйста, укажите количество проводов в батарее.3. Для общего порта: разница между общим и раздельным портомОбщий Порт-это порт для зарядки и разрядки. Это означает, что ток зарядки и ток разрядки одинаковые. Для батареи раздельного порта, один порт является отрицательным, другой-отрицательным. Ток зарядки и ток разрядки порта отличаются, в то время как ток зарядки и разрядки для общего порта одинаковый.4: для тока:Если взять 48 В в качестве примера, выберите 15A или более в пределах 250 Вт, выберите 20A или более в пределах 500 Вт, выберите 40A или более в пределах 800 Вт, и постоянный ток платы защиты должен быть больше, чем ограничение тока контроллера5: для баланса: что такое баланс? Какой ток баланса?До тех пор, пока одна секция аккумулятора достигает номинального напряжения (полимер 4,18 в, lifepo4 3,6 В), этот раздел батареи начинает разряжаться и в то же время держит зарядку. Другие секции, номинальное напряжение которых не соответствует текущему напряжению, они только разряжаются. Но до тех пор, пока одна секция аккумулятора достигает номинального напряжения (полимерный 4,25 в, железный литиевый 3,75 в), весь аккумулятор будет защищен, и все секции перестанут заряжаться и разряжаться. Баланс тока составляет 20MA-35MA для устройств без функции связи, а баланс тока для программного обеспечения платы составляет 50MA-60MA.Внимание1. Порядок подключения провода(1) кабели разных производителей отличаются. Пожалуйста, убедитесь в использовании хорошо подобранных кабелей. Перед подключением кабеля убедитесь, что кабель не вставлен в защитную плату.(2) кабель соединен с тонкой черной линией, а вторая линия (тонкая красная линия) соединена с положительным полюсом первого провода батарей. Согласно заказам, каждый положительный полюс постепенно соединяется до последнего провода B +.(3) не вставляйте штекер непосредственно после подключения кабеля. Измерьте напряжение между двумя прилегающими металлическими клеммами на задней стороне вилки. Напряжение литий-ионной литиевой батареи Lipo должно быть между 3,0 и 4,2 в, литиевая батарея lifepo4 должна быть между 2,0 и 3,6 В, а литиевая батарея titanate должна быть между 1,5 и 2,75 в.(4) после проверки и подтверждения последовательности проводки и напряжения вставьте гнездо защитной платы.(5) Подключите защитную панель линии B (синяя Толстая линия) к отрицательному полюсу батареи: линия P (черная Толстая линия). Разрядный отрицательный электрод: C-. Линия (желтая Толстая линия) подключена к отрицательному полюсу зарядки (нет линии C для общего порта, а зарядный отрицательный полюс подключен к линии P-)2. Процедура проверки, является ли плата защиты хорошей или плохой.(1) Если оригинальный провод аккумуляторного блока расположен в непоследовательном порядке с тем, что мы отдаем, пожалуйста, используйте кабель, который мы дали.(2) После подключения Измерьте напряжение каждого провода через кабель и батарею.(3) После того, как ошибка не обнаружена, вставьте защитную плату в кабель. И после того, как счетчик настроен на состояние сопротивления и короткого замыкания, измерьте Сопротивление между P-и B-которое обычно 0 Ом. И Защитная панель может быть сварена в это время.(4) черная линия является общим отрицательным полюсом, пожалуйста, обратите внимание на это. Если сопротивление короткого замыкания аналогично сопротивлению между P-B (разница меньше 10), провод можно сварить или вам нужно обратиться в службу поддержки клиентов для возврата.(5) защитная пластина после сварки не поддерживает возврат и возврат средств.Продукт и отправкаНе может получить продукт в течение обещанного времени, мы можем повторно отправить или вернуть деньгиПродукт поврежден, свяжитесь с нами для компенсацииПродукт не соответствует описанию, свяжитесь с нами для решенияОтзывыПри возникновении любой проблемы Свяжитесь с нами для решения, прежде чем открывать спор или оставлять отрицательные отзывы. Мы сделаем все возможное, чтобы Вы остались довольны.
