DC 5V 2.1A Мобильная мощная доска «сделай сам» 4,2 V разрядка заряда(Boost) индикатор защиты батареи 4 в 1 модуль 3,7 V литиевая 18650

4 в 1 Зарядка/разрядка (boost)/защита батареи/модули индикаторов уровня батареи

DD06CVSA является многофункциональным al 3,7 V/4,2 V мобильный модуль питания Diy, 3 в 1 Функция: зарядка, разрядка и Защита аккумулятора.

Он очень подходит для DIY мобильного питания.

Напряжение заряда: DC 4,5 V-5,2 V (если источник питания 5,2 V-5,5 V, пожалуйста, параллельные Диоды (например, SS34 SMB)

Зарядный ток никель-металл: 0-2.1A

Ток заряда: 100uA

Напряжение полной зарядки: 4,2 в +-1%.

Ток разряда: 0-3.5A;

Ток разрядки: 50uA

Эффективность преобразования разрядки: максимум 96%

Выходное напряжение: 5 В

Выходной ток: 0-2.1A;

Рабочая температура окружающей среды: от-20 до + 85 °

Размер: 26,7x18,1x5,7 мм

Вес: 1,9 г

Поставляется с защитой от аккумулятора, не требуется плата защиты аккумулятора

(В том случае, если ваш аккумулятор поставляется с защитная доска, это не имеет значения)

Защита от перегрузки по току (OCP)

Защита от перенапряжения (ОВП)

Защита от короткого замыкания (SCP)

Защита от перегрева (OTP)

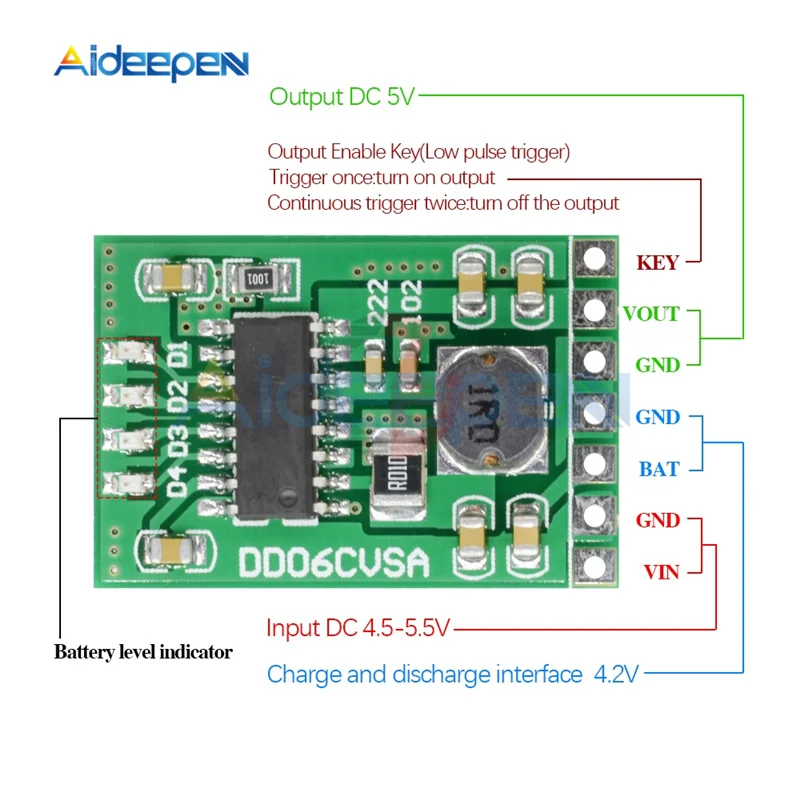

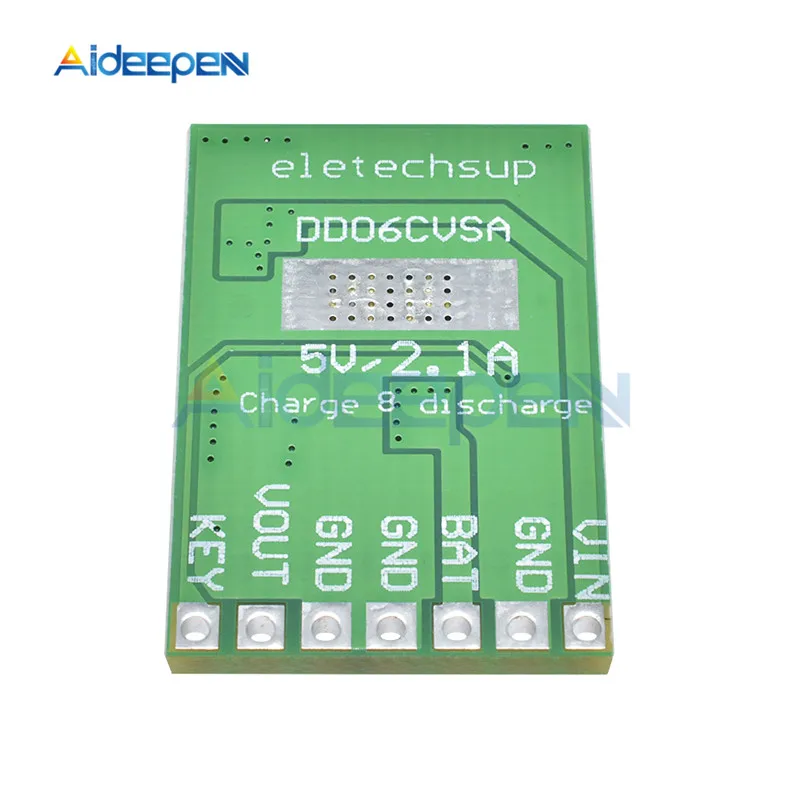

Описание контакта:

1 В: зарядный порт +

2 GND: порт зарядки-

3 летучая мышь: Порт батареи +

4 GND: Порт батареи-

5 GND: выходной порт-

6 выход: выходной порт +

7 ключ: выходной триггер порт (низкий импульсный триггер)

1 в режиме разрядки (в режиме зарядки Функция ключа является неправильной),

Пусковая схема один раз, включите выход; непрерывный триггер дважды: Выключите выход.

2 когда доступ к нагрузке, он автоматически включит выход.

Но если нагрузка менее 50 мА, выход будет выключен через 30 секунд
