Описание
Технические параметры:

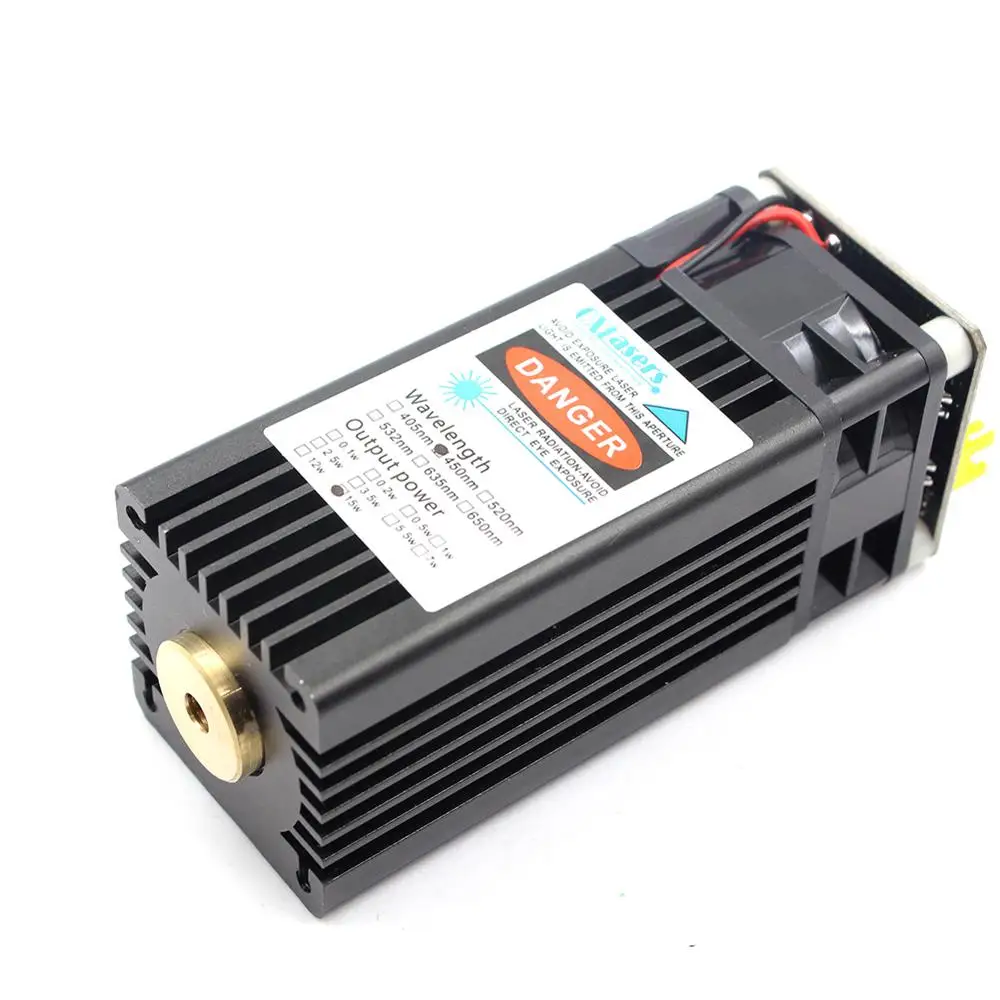

Длина волны лазера: 445nm-450nm синий лазер
Тип пятна: retangle Spot (фиксированный фокус, не фокусируемый)

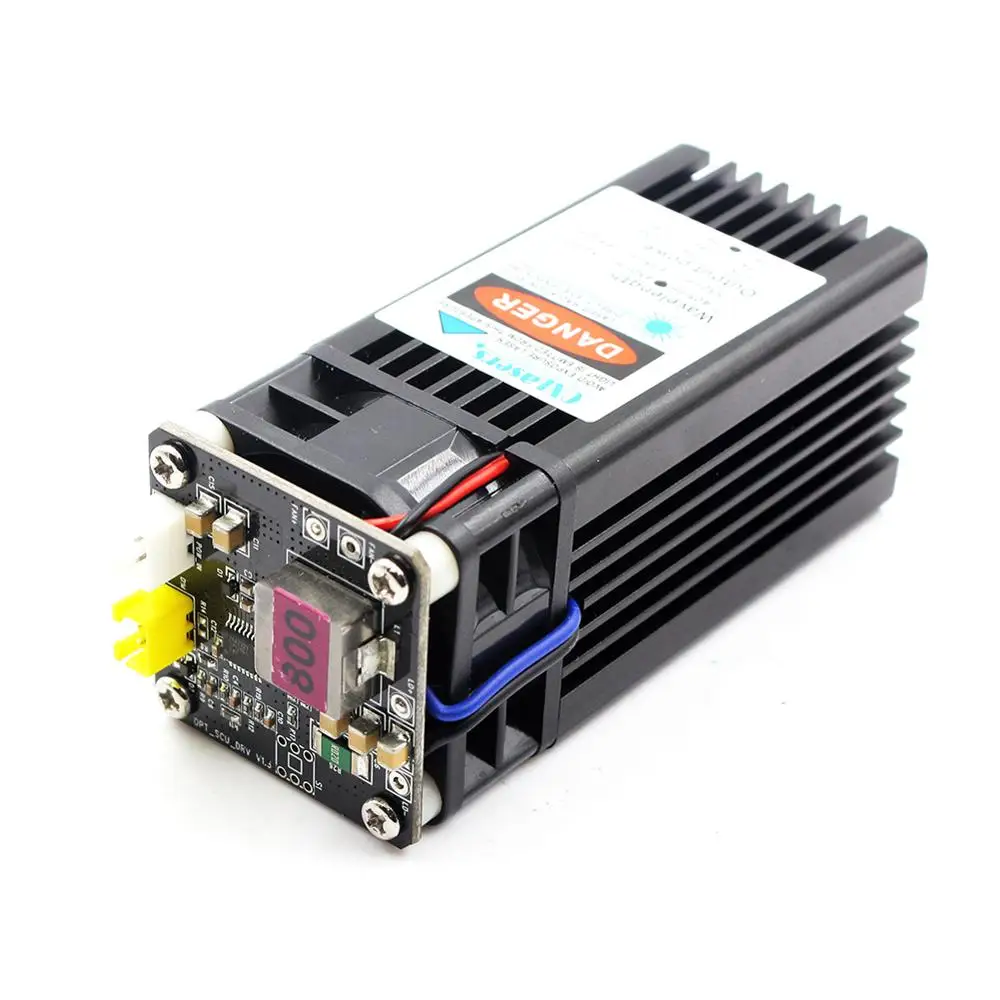

Размер: 40*95 мм (включая вентилятор и плату водителя)
Режим привода: внешний привод постоянного тока ACC
Метод охлаждения: принудительное воздушное охлаждение
Рабочее напряжение: 12 В постоянного тока
Интерфейс управления: 2*2,54 (ttl/PWM 0-5 V мощность управления)
Материал корпуса: алюминий, поверхность анодированная
Коллиматорная линза: оптическое стеклянное покрытие

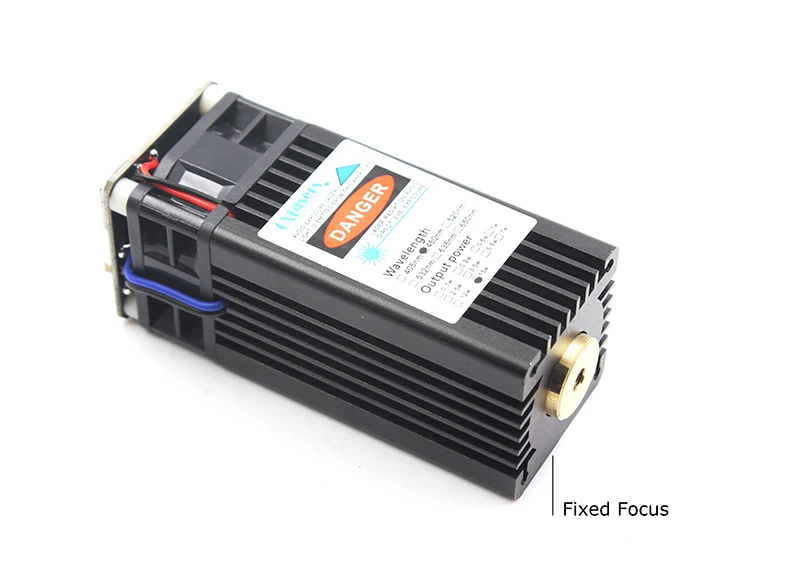

Это не фокусируемый лазер, фокус фиксируется на расстоянии 2 см от диафрагмы этот лазер предназначен только для лазерный гравировальный станок с чпу или лазерный резак, этот лазер может отрезать фанеру до 3-4 мм со скоростью 150-200 мм/мин и 1-2 прохода!
Упаковочный лист:
Лазерный * 1
2pin-2pin провода * 2
DC-2Pin разъем * 1
3pin-4pin кабель * 1
Фокусировочная колонна * 1
Защитные очки * 1
Покупатель должен чтения:

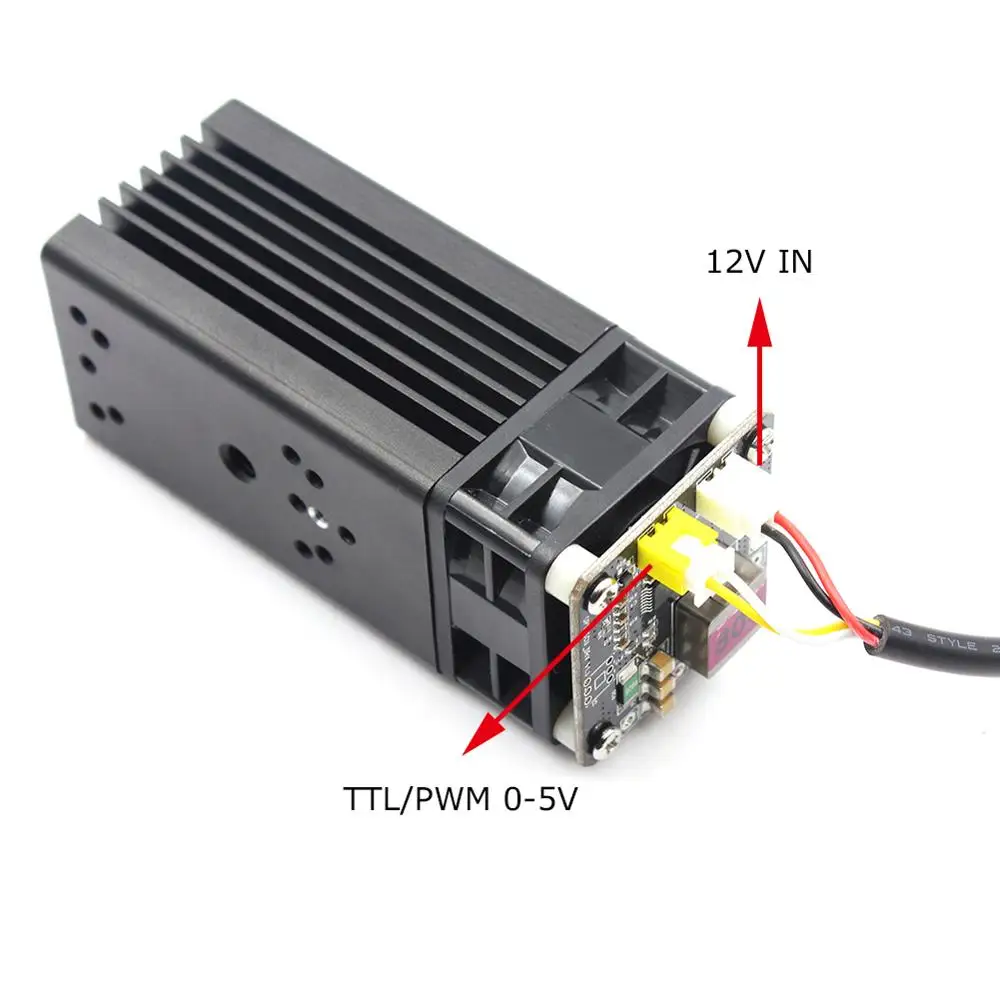

При подключении лазера к вашей плате контроллера, пожалуйста, обратите внимание на положения контактов 12 в + GND-и
PWM/ttl, красный провод = 12 V + черный провод = GND. Yello провод = PWM +, белый провод = PWM-(3-4pin провод). Таким образом, красный провод должен быть подключен к 12 в + pin на интерфейсе платы контроллера, черный провод должен быть подключен к GND-pin, а желтый провод должен быть подключен к PWM/ttl pin, белый провод должен быть подключен к PWM-pin.
Если контакты лазерного интерфейса вашей платы контроллера находятся в другом положении, пожалуйста, измените положение проводов, чтобы они совпадали с позициями +-шим вашего интерфейса. Если провода подключены неправильно, это повредит диод и плату драйвера.
Пожалуйста, добавьте вентилятор при гравировке или резке, в чехол размытие дыма объектив повредит объектив
Характеристики
- Номер модели
- OX-45015X
- Бренд
- Oxlasers
