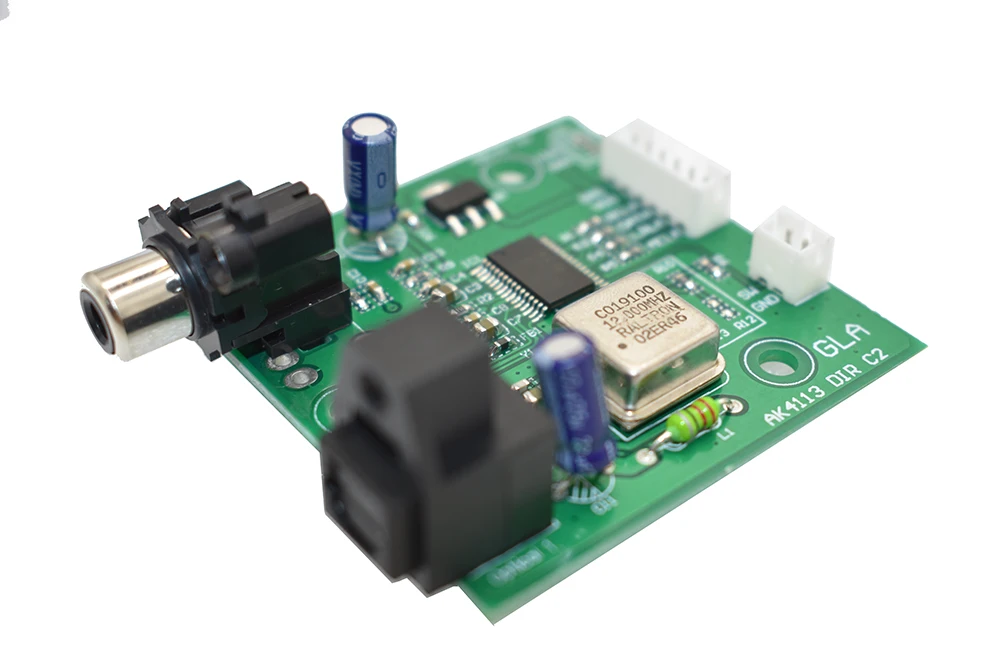

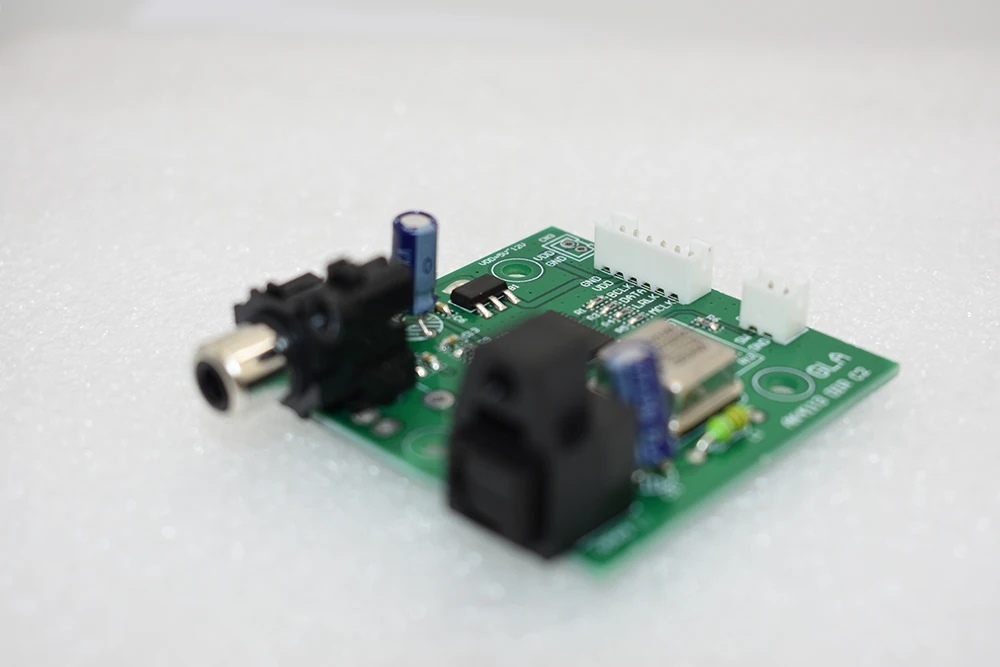

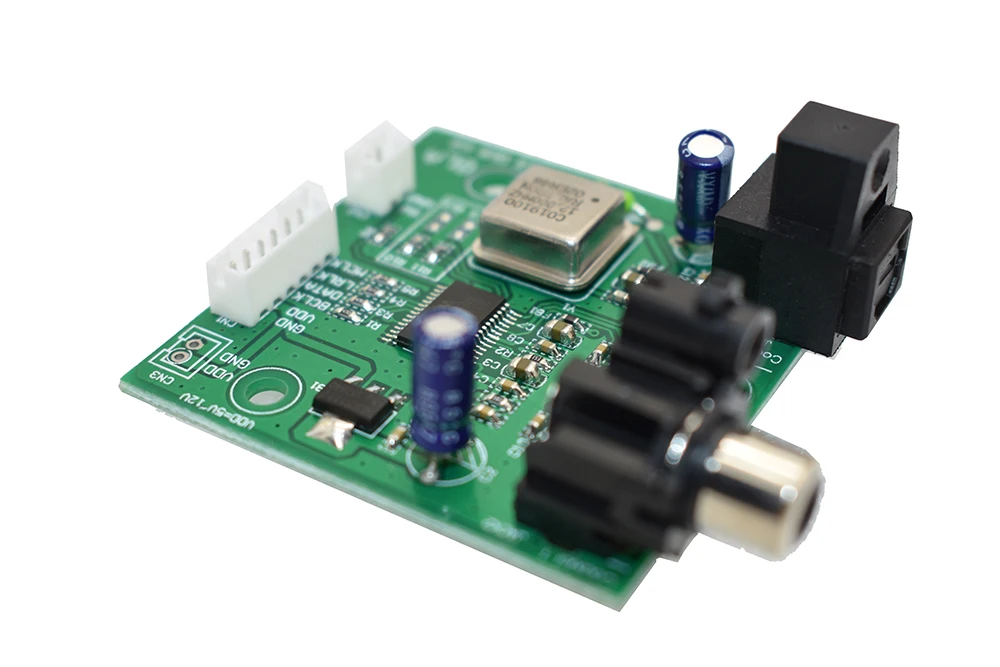

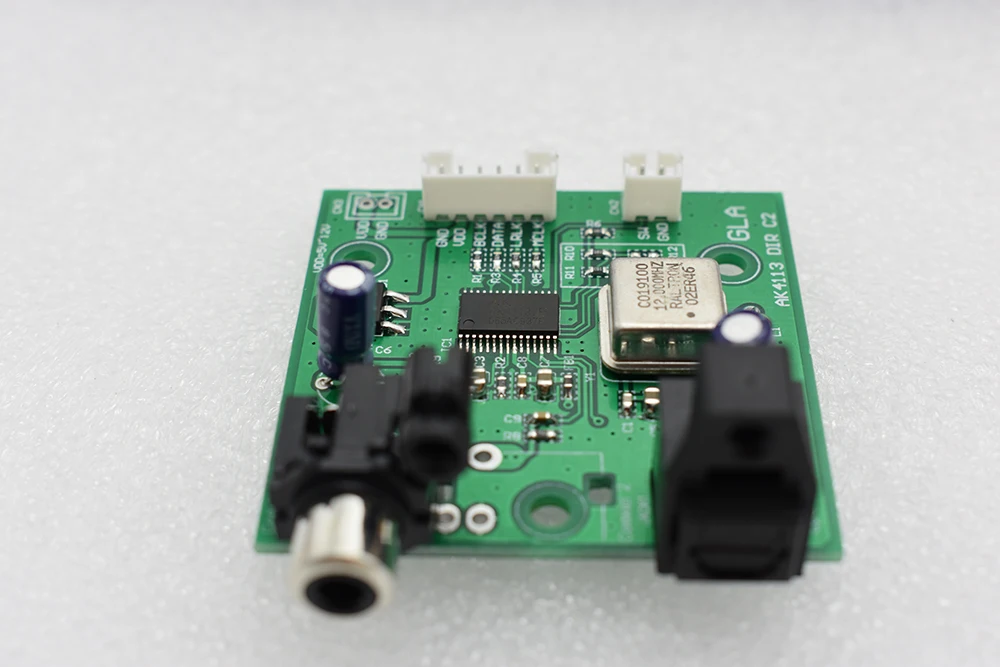

Эта плата действует для добавления коаксиального оптического цифрового входа в ЦАП. Приемный чип AK4113.

1. Поддержка формата вывода I2S-24/LJ-24/RJ-16/RJ-18, по умолчанию

2. Входная частота дискретизации поддерживает 32 ~ 192 кГц

3. Выход MCLK-128FS

4. Уровень выходного сигнала 3,3 В

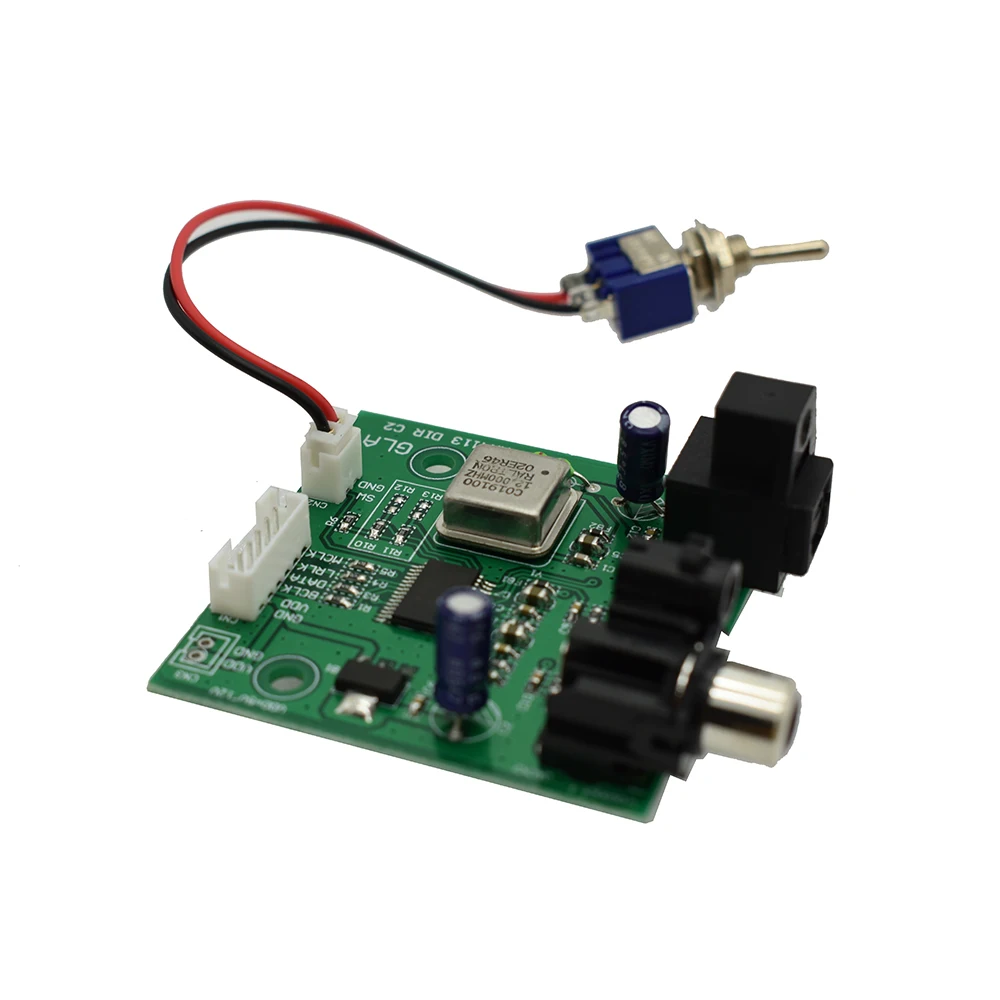

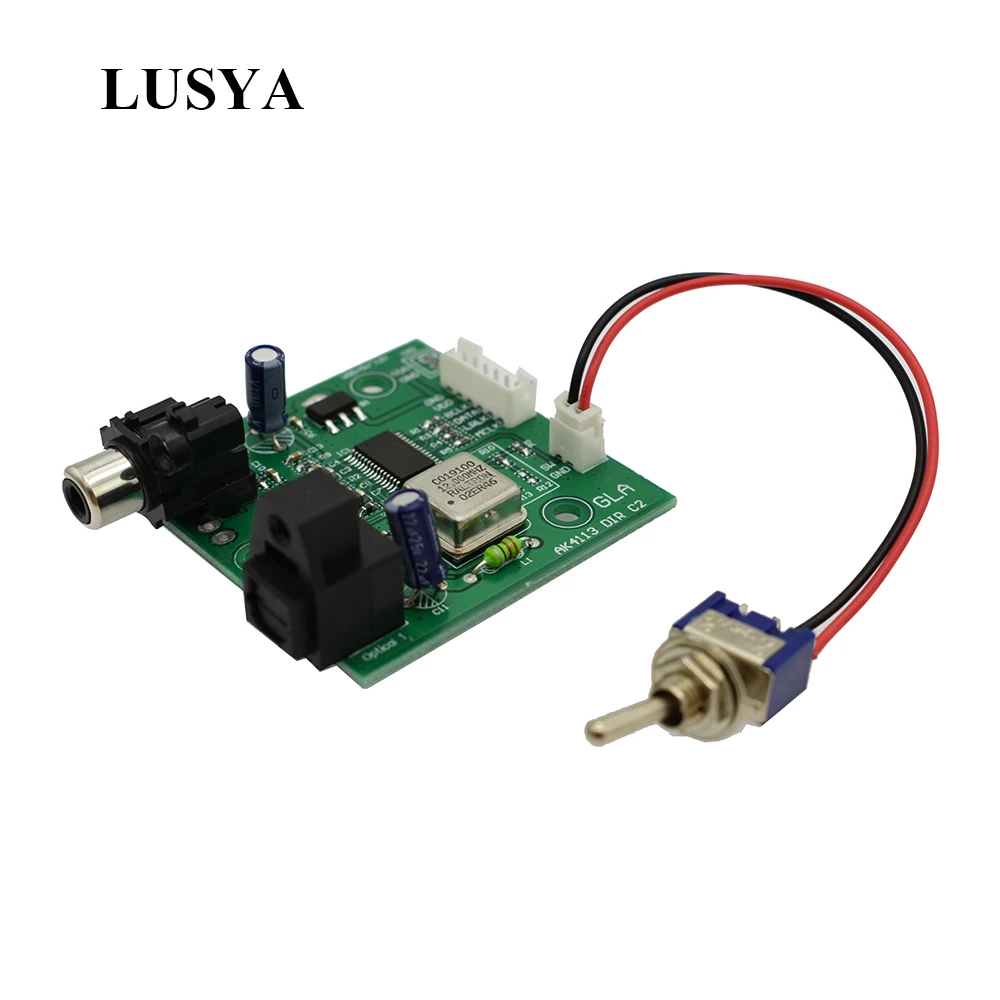

5. Переключатель выбирает коаксиальное или Оптическое волокно в качестве источника ввода

1. GND ---> заземление

2,5 V ---> Источник питания постоянного тока 5 V ~ 12 V

3. BCLK ---> бит тактовый выход, также отмеченный как SCLK, BCLK

4. SDATA ---> Вывод данных, также помеченный как данные, SDATA, SD0

5. LRCK ---> левый и правый выход часов, также помеченный как WS

6. MCLK ---> Главный тактовый выход, 128FS
