Описание

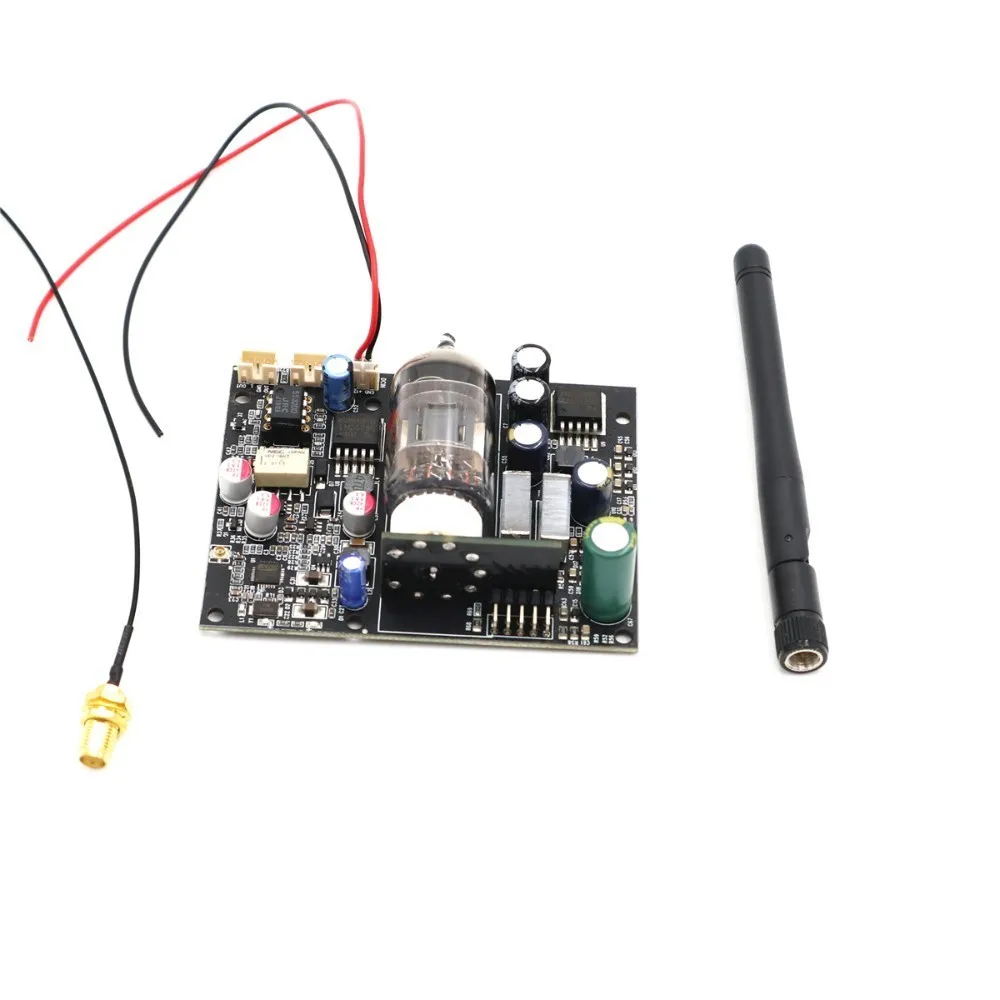

Новейшая технология 12AU7 ламповый предусилитель Bluetooth 5,0 имеет модуль приемника APTX-HD скорость декодирования 24 бит/96 кГц использует CSR8675 + DAC ES9018 аудио декодер

Он является многофункциональным высокотехнологичным продуктом. Bluetooth 5,0 APTX-HD Аудио приемник + ES9018 24 бит/96 кГц аудио декодер + 12AU7 ламповый предусилитель один весь Bluetooth аудио модуль.

Входной сигнал AUX пропустит 12AU7 вакуумный ламповый звуковой сигнал буфера

Bluetooth 5,0 APTX-HD аудио подключение вход, сначала через ES9018 аудио декодирование чип декодирования музыки на HiFi Качество звука 24 бит/96 кГц, затем аудиовход в 12AU7 вакуумный ламповый буфер звукового сигнала, а затем выводит HiFi звук качества музыки на усилитель.

Bluetooth часть принимает CSR8675 Bluetooth аудио 5,0 Модуль, использует чип BTM875, поддерживает s A2DP, AVRCP, HFP, AAC, ides, APT-X и APTX-HD. и т. д. поддержка новейших технологий режим передачи данных LDAC, протокол LDAC поддерживает частоту дискретизации до 24 бит/96 кГц, далеко за пределами 24 бит/48 кГц APTX-HD. Переключение без потерь с реле не повлияет на качество звука.

Bluetooth-приемник на основе модуля CSR8675 5,0, без потерь сигнала, поддерживает передачу ATP-X HD 24 бит/96 кГц.

Одиночный источник питания постоянного тока (DC 12 V-32 V), многоступенчатый регулятор напряжения. Модуль Bluetooth, ЦАП чип, операционный усилитель чип питаются от независимое управление питанием чип, операционный усилитель с двойным (+/-) 13 V блок питания, 12AU7 трубка приведенный в действие 110 Высокое напряжение.

Классический NE5532 op amp с трубой PSVANE 12AU7, вилка-в op розетка усилителя и гнездо трубки, так что различные стили op amp s и трубки могут быть использованы

С 12AU7/ECC82 ламповый предусилитель, добавить ламповый звуковой в аудиосистему

Размер печатной платы: 85 мм x 67,5 мм.

Напоминание

Входной интерфейс постоянного тока с поддержкой 12-32 В (только DC). Красный (+ 12 В) положительный, а черный (GND) отрицательный.

AUX входной интерфейс. Белый (в л)-это левый канал, а черный (GND)-звук, красный (в р)-правый канал. Примечание: звук не может быть подключен по ошибке.

Аудиовыход интерфейс сервера сигнализации). Белый (L-OUT)-это левый канал, а черный (GND)-это аудио-земля, красный (R-OUT)-правый канал. Примечание: звук не может быть подключен по ошибке.

Подключите внешнюю антенну Bluetooth (2,4G). Модуль должен добавить внешнюю антенну, если установлен в металлический чехол машины, в противном случае расстояние приема будет уменьшено.

Упаковочный лист

CSR8675 bluetooth 5,0 Модуль приемника с 12AU7 трубчатая сцена 1 шт.

Антенна-1 шт.
