Xilinx платформенный кабель USB FPGA CPLD скачать отладчик Поддержка JTAG Slave последовательный SPI является стабильным

Информация о продукте

USB бластер

Обзор платформенного кабеля, функция USB

CY7C68013A + схема XC2C256, и полностью совместим с оригинальной платформой USB

Поддержка всех загрузочных устройств Xilinx, включая FPGA/CPLD/ISP конфигурации пром все устройства

Поддержка режима последовательной загрузки JTAG/Slave/SPI, все устройства Xilinx могут быть настроены

Поддержка интерфейса загрузки целевой системы напряжение: 3,3 в/5 в/2,5 в/1,8 в/1,5 в

Поддержка Xilinx ISE/iMPACT/ChipScope

Загрузите опциональное оконечное устройство и поддерживайте программное обеспечение XILINX для автоматического контроля скорости

Поддержка программного обеспечения

Xilinx ISE

Воздействие

ChipScope

Поддерживаемые устройства

Поддержка всех загрузочных устройств Xilinx, включая FPGA/CPLD/ISP конфигурации пром все устройства

Характеристики продукта

CY7C68013A + схема XC2C256, и полностью совместим с оригинальной платформой USB

Подключен к пк

Подключение к компьютеру через интерфейс USB

С подключением целевой пластины

Через JTAG, Slave Serial, SPI интерфейс для подключения к целевой плате

При разработке оборудования, охраны окружающей среды

FPGA/CPLD платформа через кабель, USB подключение к целевой плате "и" пк ", установить полную среду разработки оборудования, программирование и отладка целевой микросхемы

Подключите мишень доска

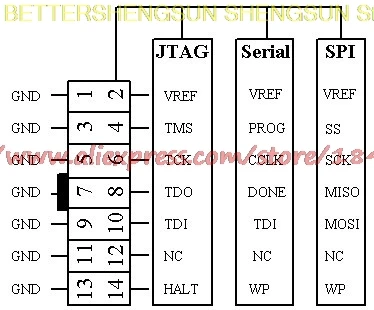

Платформенный кабель, USB может через три интерфейса подключения к целевой плате, интерфейсы определяются следующим образом:
