4.9 54 отзыва 101 заказ
60 руб.
Цвет:
  • 0,42 дюймовый SSD1306 OLED дисплей ЖК-модуль белый IIC/SPI интерфейс ЖК-дисплей модуль 72*40 - Цвет: 0.42 Inch SSD1306
  • 0,42 дюймовый SSD1306 OLED дисплей ЖК-модуль белый IIC/SPI интерфейс ЖК-дисплей модуль 72*40 - Цвет: 0.42 Inch SSD1306 4P
  • 0,42 дюймовый SSD1306 OLED дисплей ЖК-модуль белый IIC/SPI интерфейс ЖК-дисплей модуль 72*40 - Цвет: 0.42 Inch SSD1306 7P

Описание

0,42 дюймов SSD1306

0,42 дюймовый SSD1306 OLED дисплей ЖК-модуль белый IIC/SPI интерфейс ЖК-дисплей модуль 72*400,42 дюймовый SSD1306 OLED дисплей ЖК-модуль белый IIC/SPI интерфейс ЖК-дисплей модуль 72*400,42 дюймовый SSD1306 OLED дисплей ЖК-модуль белый IIC/SPI интерфейс ЖК-дисплей модуль 72*40

0,42 дюймовый SSD1306 OLED дисплей ЖК-модуль белый IIC/SPI интерфейс ЖК-дисплей модуль 72*400,42 дюймовый SSD1306 OLED дисплей ЖК-модуль белый IIC/SPI интерфейс ЖК-дисплей модуль 72*400,42 дюймовый SSD1306 OLED дисплей ЖК-модуль белый IIC/SPI интерфейс ЖК-дисплей модуль 72*400,42 дюймовый SSD1306 OLED дисплей ЖК-модуль белый IIC/SPI интерфейс ЖК-дисплей модуль 72*400,42 дюймовый SSD1306 OLED дисплей ЖК-модуль белый IIC/SPI интерфейс ЖК-дисплей модуль 72*400,42 дюймовый SSD1306 OLED дисплей ЖК-модуль белый IIC/SPI интерфейс ЖК-дисплей модуль 72*40

0,42 дюймовый SSD1306 OLED дисплей ЖК-модуль белый IIC/SPI интерфейс ЖК-дисплей модуль 72*400,42 дюймовый SSD1306 OLED дисплей ЖК-модуль белый IIC/SPI интерфейс ЖК-дисплей модуль 72*40

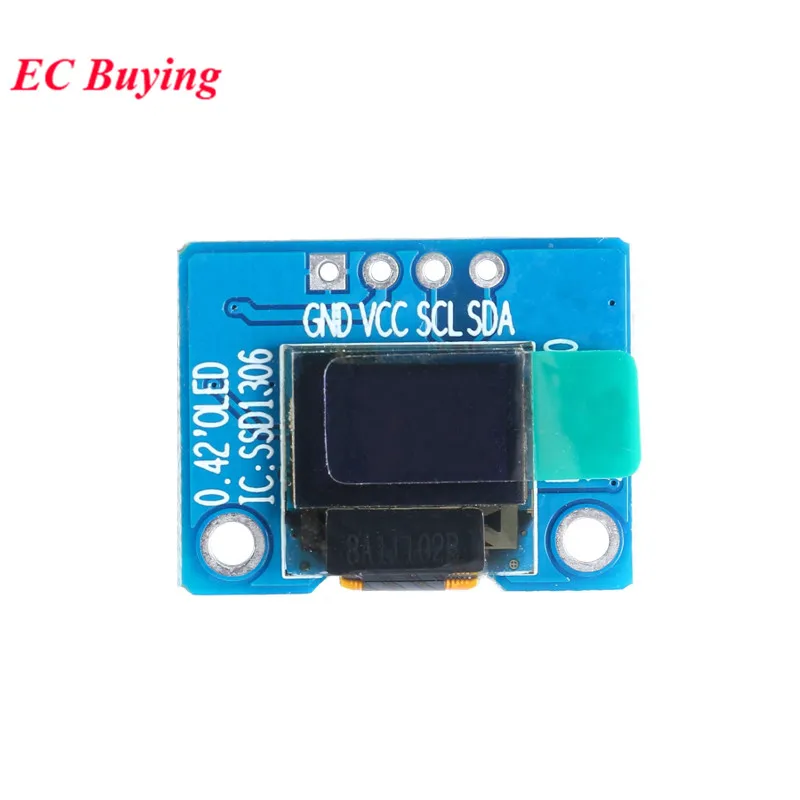

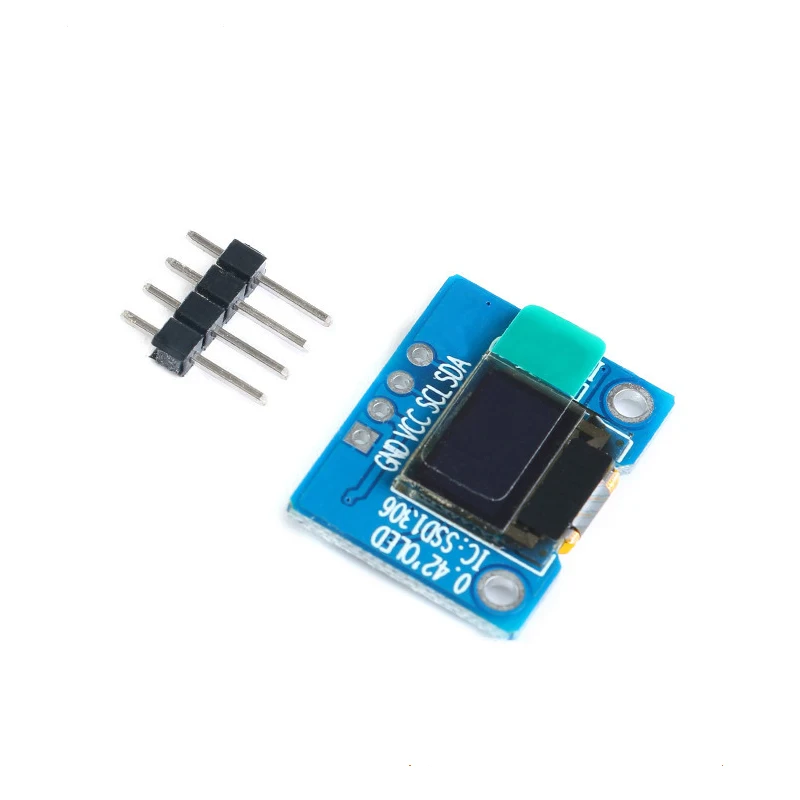

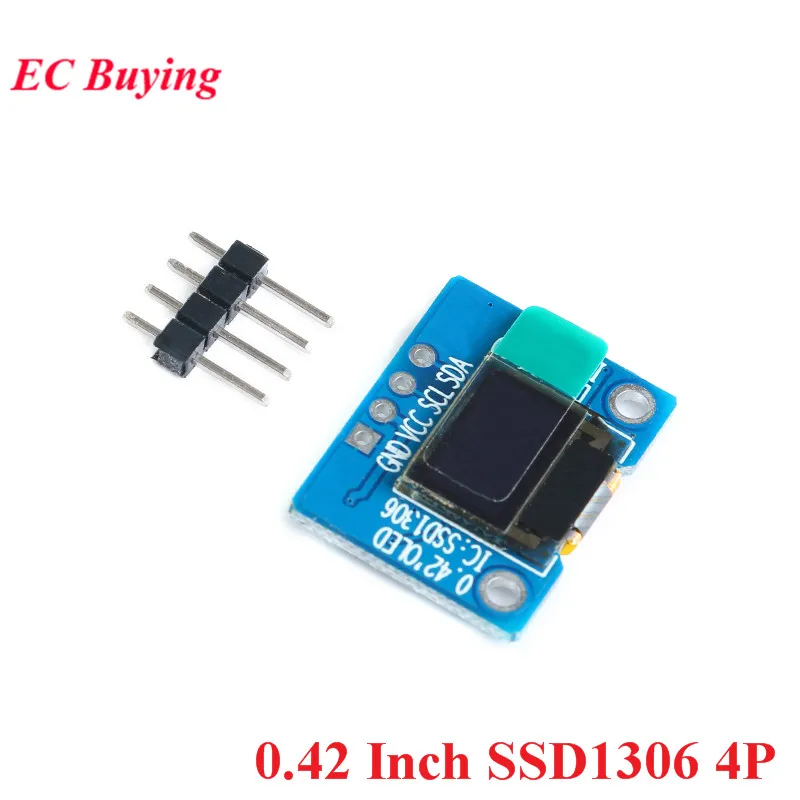

0,42 ДюймовSSD13064 P

Параметры продукта:
Разрешение: 72*40 Драйвер IC: SSD1306 Цвет: белый Яркость: Поддержка 256 ступенчатой регулируемой яркости Интерфейс связи: IIC интерфейс
Определение типа:
1. GND
2. VCC: + 3,3-5 В
3. SCL: SPI часы
4. SDA: SPI данные
0,42 дюймовый SSD1306 OLED дисплей ЖК-модуль белый IIC/SPI интерфейс ЖК-дисплей модуль 72*40
OLED оголенный экран периферийная схема
Особое внимание: Поскольку чип драйвера экрана поддерживает внутренний boost, мы можем напрямую поставить блок питания; внешний источник питания высокого напряжения не нужен.
При использовании внутреннего boost, 6 футов VCC не должны быть подключены к источнику питания: просто подключить конденсатор с алюминиевой крышкой на землю напрямую: VPP должен быть подключен к источнику питания 7,5 в вместо источника питания 3,3 В при использовании внешнего источника питания.
Примечание:R10, C9 и D1 аппаратные схемы сброса RC. Первая операция OLED должна быть выполнена после сброса питания. Поэтому сброс необходимо. Если в системе есть много одночиповых IOs, он может подключить одночиповый IO непосредственно к RES OLED без использования схемы сброса RC.

0,42 дюймовый SSD1306 OLED дисплей ЖК-модуль белый IIC/SPI интерфейс ЖК-дисплей модуль 72*400,42 дюймовый SSD1306 OLED дисплей ЖК-модуль белый IIC/SPI интерфейс ЖК-дисплей модуль 72*40

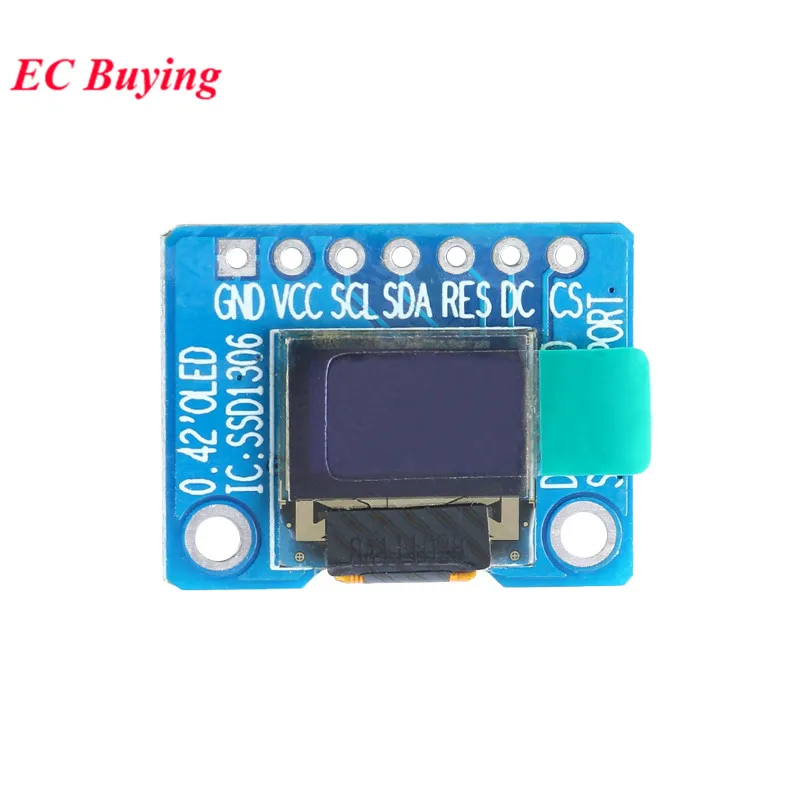

0,42ДюймовSSD13067 P

Параметры продукта:
Разрешение: 72*40 Драйвер IC: SSD1306 Цвет: белый Яркость: Поддержка 256 ступенчатой регулируемой яркости Связь интерфейс: 4-провод SPI/IIC, по умолчанию SPI
Интерфейс Разрешение:
1. GND
2. VCC: + 3,3-5 В
3. SCL: SPI часы
4. SDA: SPI данные
5. RES: OLED сброс после включения питания на низком уровне
Сбросить один раз, затем оставаться высоким
6. DC: данные/командная линия управления
7. CS: OLED SPI чип выбор, активный низкий

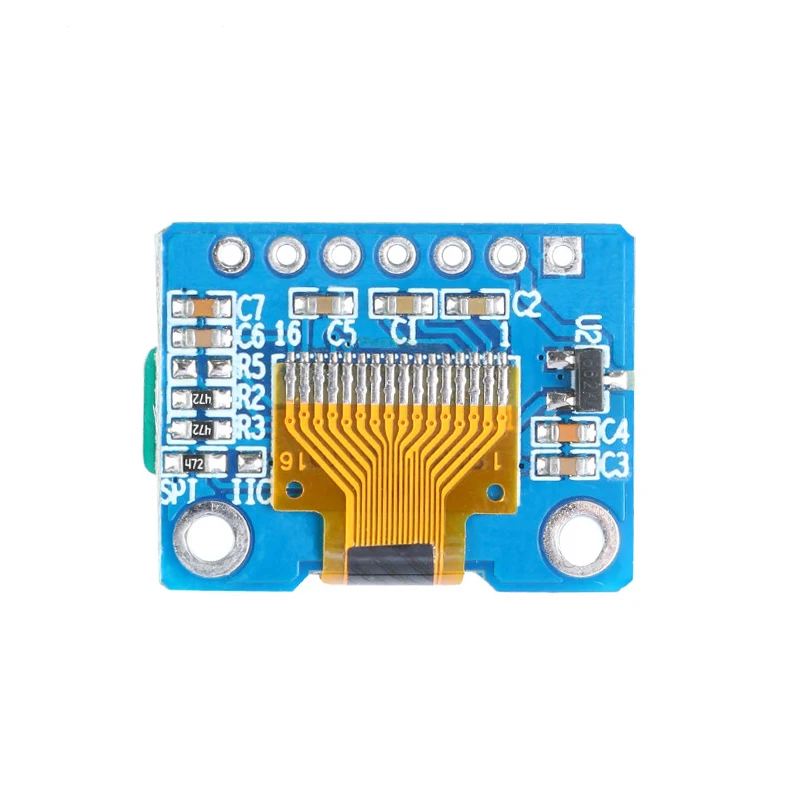

0,42 дюймовый spi интерфейс изменен на метод работы интерфейса IIC
Резистор SPI удаляется и припаивается в положение ICC; Концы R5 замыкаются оловом, а контакты dc и cs заземлены; pin res управляется io для завершения сброса; метод сброса сначала держит pin RES на уровне 20 мс; Pin RES управляется с высоким уровнем для завершения операции сброса, и затем инициализируется OLED; таким образом, ic = SDA может быть передан с iic.

0,42 дюймовый SSD1306 OLED дисплей ЖК-модуль белый IIC/SPI интерфейс ЖК-дисплей модуль 72*400,42 дюймовый SSD1306 OLED дисплей ЖК-модуль белый IIC/SPI интерфейс ЖК-дисплей модуль 72*40

Характеристики

Бренд
EC Buying
Режим отображения
-
Номер модели
0.42 Inch OLED Display Screen LCD Module
Индивидуальное изготовление
Да
Тип
Стандарт
Resolution
70*40
