Светодиодный dvi-контроллер, контроллер захвата экрана, монитор поддержки расширения и режим дублирования, протокол DVI, диск Макс 400000 пикселей

Описание

Особенности

(1). H803TV-это онлайн-главный контроллер, который передает данные по интерфейсу DVI/HDMI.

(2).Четыре RJ45 порты езды максимальный 400000 пикселей.

(3). H803TV поддерживает режим двойного монитора, режим расширения нескольких мониторов и режим дублирования.

(4). H803TV поддерживает следующие разрешения: 1024x768, 1280x720, 1280x960, 1280x1024, 1360x765, 1360x1020, 1600x900, 1600x1200.

H803TV поддерживает следующие чипы драйвера

LPD6803, LPD8806, LPD1882, LPD1889, LPD6812, LPD1883, LPD1886, DMX512, hdmx, APA102, MY9221, DZ2809, SM16716, SM16711, UCS6909, UCS6912, UCS1903, UCS1909, UCS1912, WS2801, WS2803, WS2811, WS2812, WS2813, INK1003, TM1812, TM1809, TM1804, TM1803, TM1913, TM1914, TM1926, TM1829, TM1906, TM1814, BS0901, BS0902, BS0825, BS0815, LY6620, BS0825, LD1510, LD1512, LD1530, LD1532, TLS3001, TLS3002, DM412, DM413, DM114, DM115, DM13C, DM134, DM135, DM136, MBI6023, MBI6024, MBI5001, MBI5168, MBI5016, MBI5026, MBI5027, 74HC595, 6B595, TB62726, TB62706, ST2221A, ST2221C, XLT5026, ZQL9712, ZQL9712HV, HEF4094, A8012 и т. д.

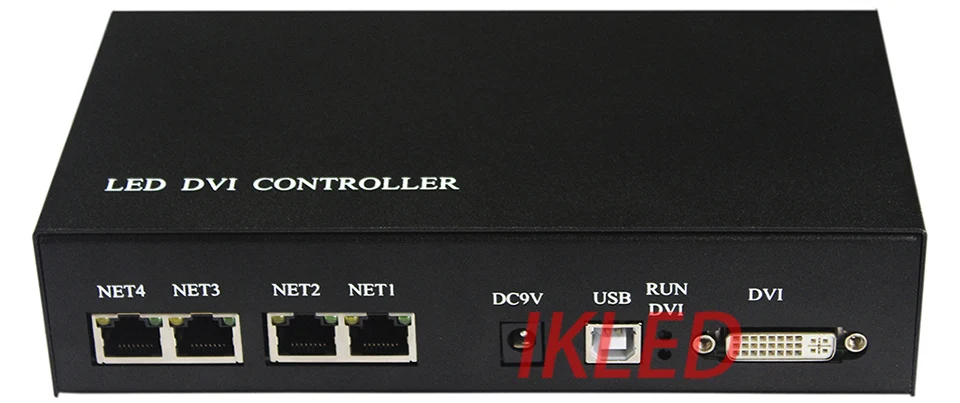

Контроллер и стенд для аксессуаров

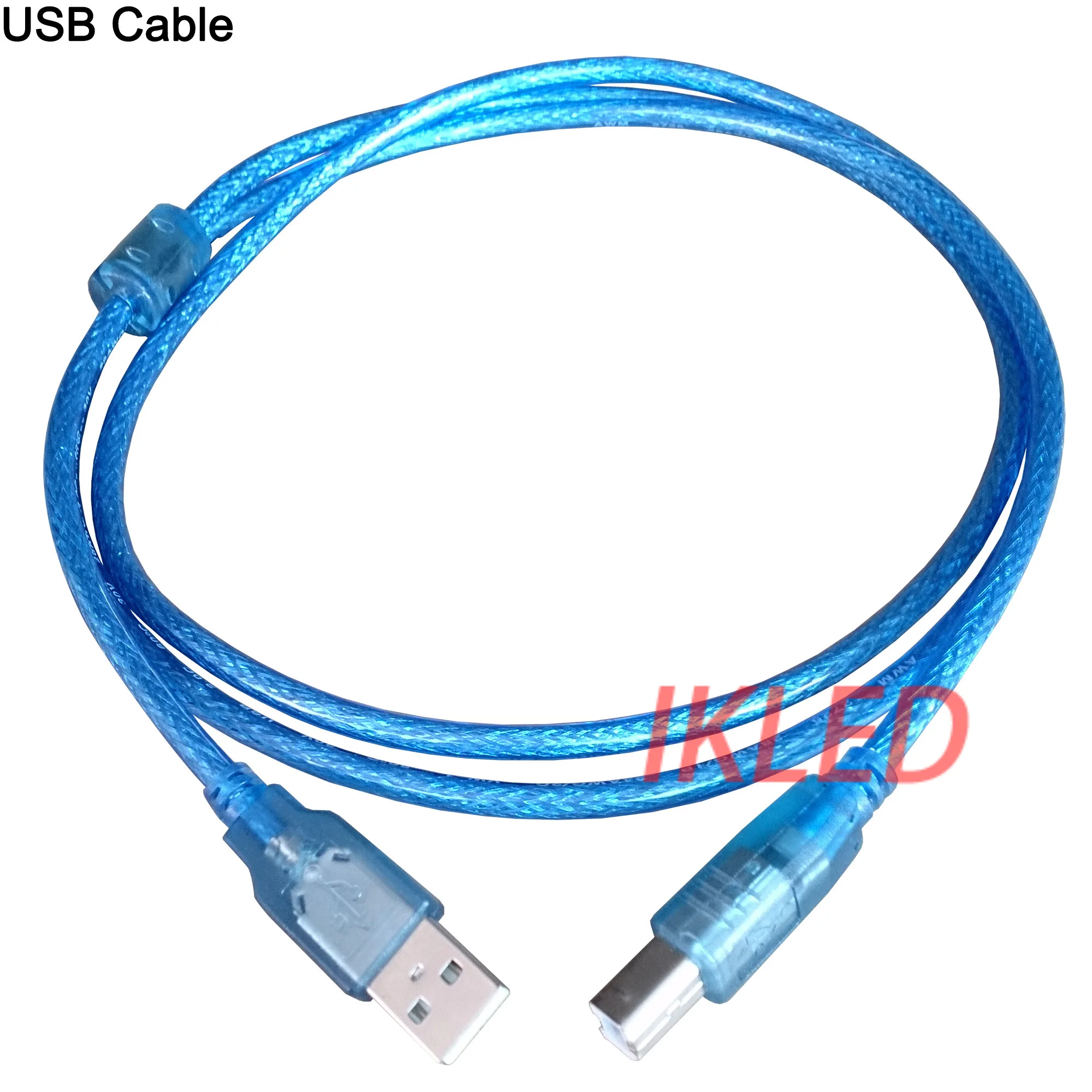

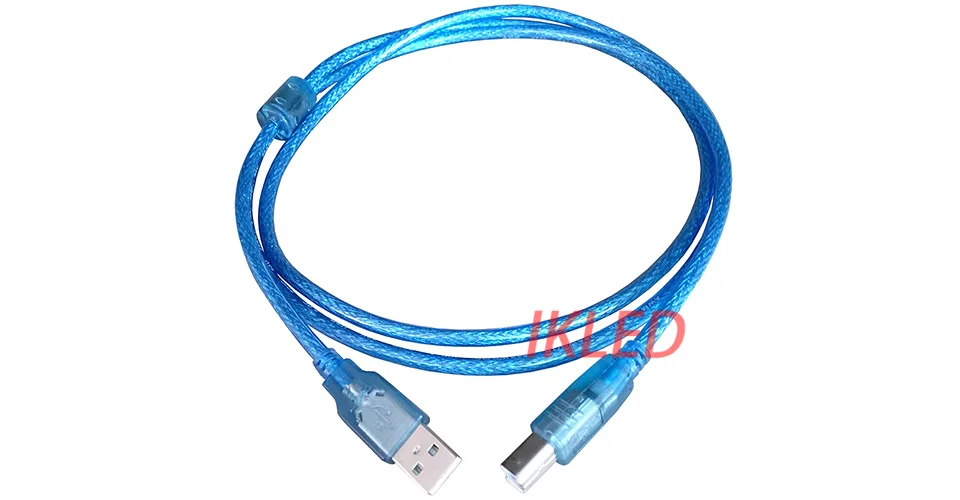

USB кабель

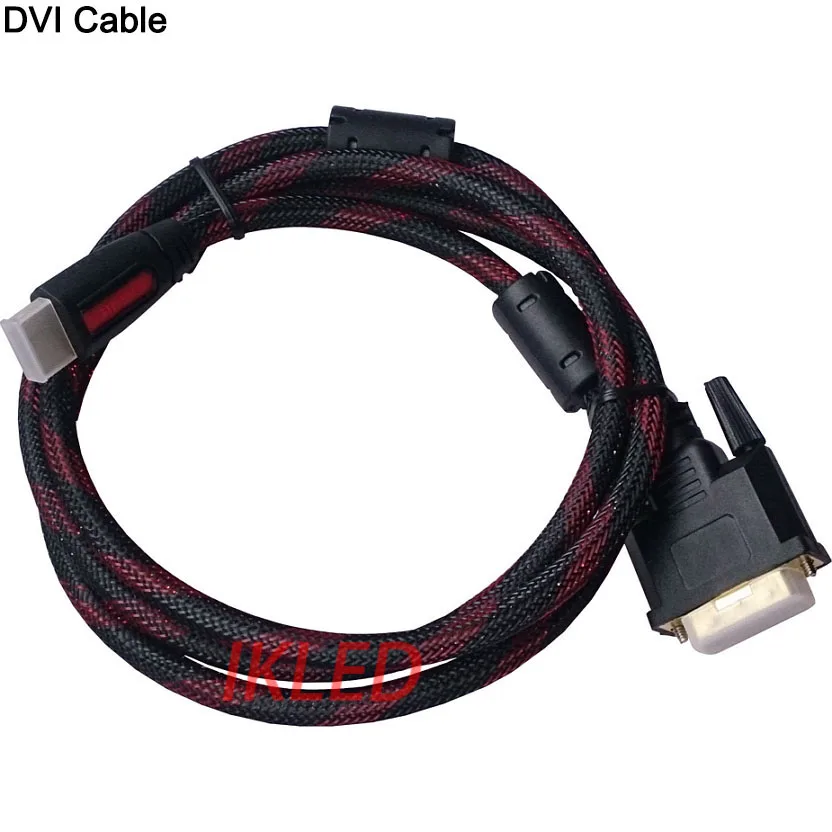

HDMI/DVI кабель

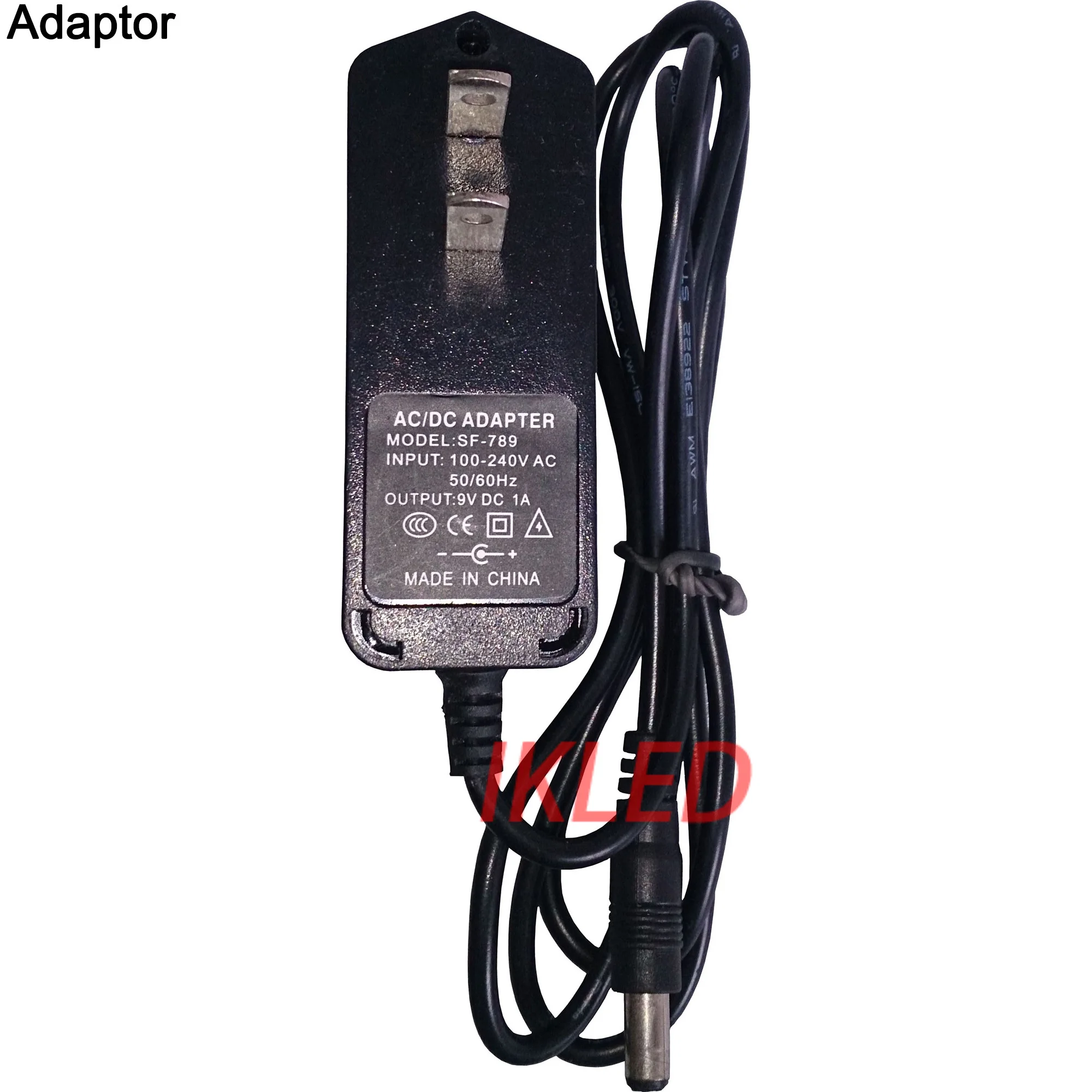

Мощность адаптера переменного тока (Выход DC 9 V 1A)

Посылка включает в себя

1 шт. контроллер, 1 шт. USB кабель, 1 шт. DVI кабель, 1 шт. адаптер

Процедура работы

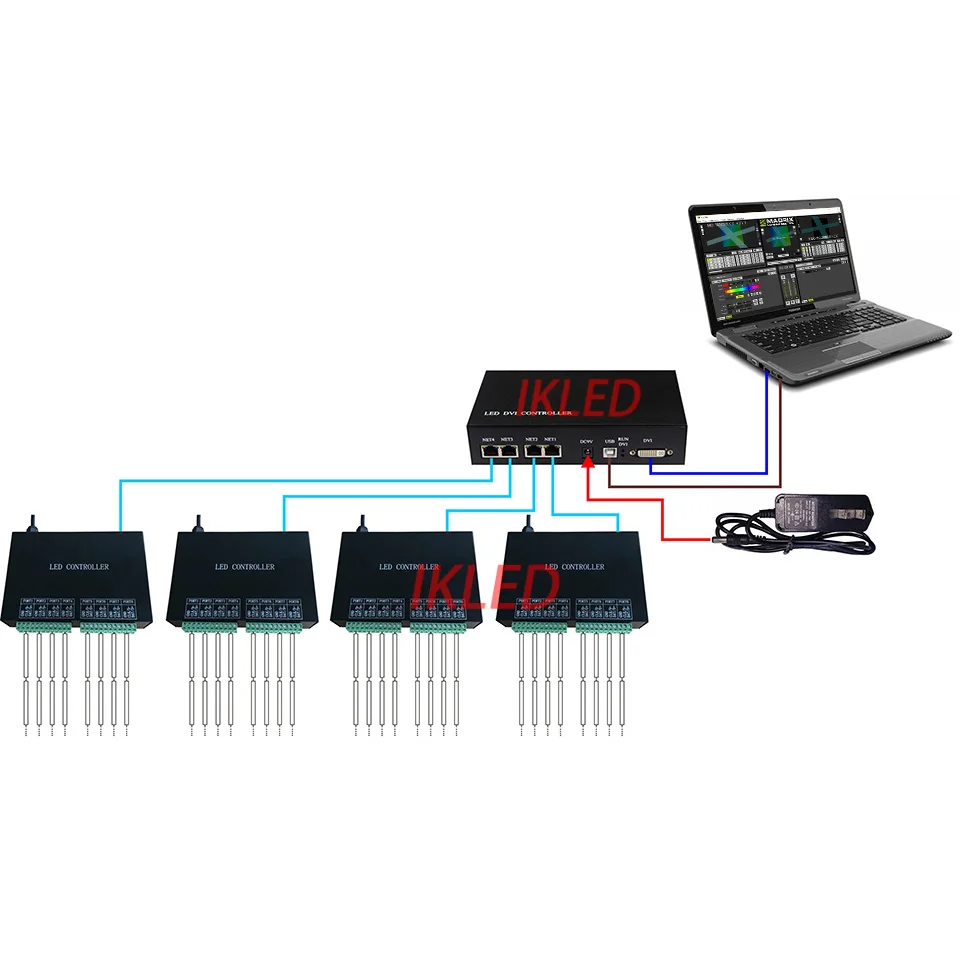

Шаг 1. Соедините их все вместе

Примечание: H803TV поддерживает максимум 1020 slave контроллеров, приведенный выше чертеж отображает только 4

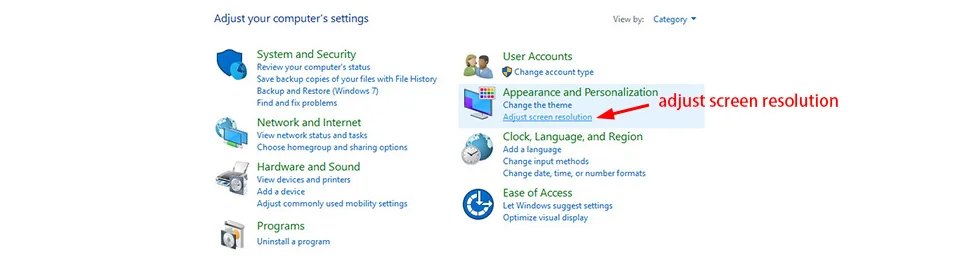

Шаг 2. изменение внешнего вида дисплея

Нажмите WIN + X на клавиатуре

Пожалуйста, следуйте настройкам ниже

Примечание:

1). H803TV поддерживает следующие разрешения: 1024x768, 1280x720, 1280x960, 1280x1024, 1360x765, 1360x1020, 1600x900, 1600x1200.

2). H803TV поддерживает режим двойного монитора, режим расширения нескольких мониторов и режим дублирования.

В этой инструкции я просто выбираю 1024x768 и режим дублирования, например.

Нажмите «применить», «ОК».

Видимая область вашего экрана должна быть 1024x768 сейчас.

Шаг 3. Настройка H803TV в светодиодной студии программного обеспечения

Светодиодный студийный Dwonload:Https://drive.google.com/open?id=1gYrZXGWvS7UXbhaV19hyCkiMeRz7XljK

Пароль не требуется

Например, если у вас 64 (пикселей) на 64 (пикселей) экран. Нажмите на следующий значок или «файл» -- «Новый».

Затем нажмите кнопку «Apply», всплывет следующее окно.

Исходное положение: верхний левый угол экрана, обычно, я устанавливал X, Y до 0

Затем нажмите «ОК»

Примечание:

Четыре порта H803TV могут управлять различными чипами, каждый порт может быть настроен индивидуально.

Нажмите меню «Настройка»-«Настройка нескольких сетей»

Например, если есть 8 управляемых контроллеров.

Вы можете распределить рабочие контроллеры в каждую сеть H803TV

Затем нажмите «файл» -- «отправить на H803TV»

Программное обеспечение будет напоминать вам снова, просто введите координату и нажмите кнопку «ОК».

Затем сохраните все эти настройки и вернитесь в главное окно.

В матрица

В Джинкс!

6. Вы также можетеКи подключить несколько H803TVs для док-станции DVI дистрибьютор,

Каждый H803TV просто контролирует часть экрана
